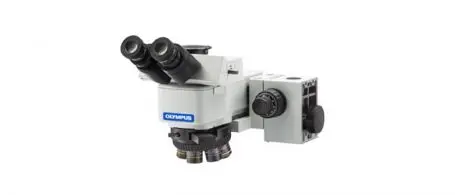

Support de mise au point BXFM
Le BXFM est notre support de mise au point le plus polyvalent, et accepte de nombreux composants optiques et d’éclairage. La possibilité d’utiliser des systèmes d’éclairage verticaux haute performance apporte une polyvalence totale permettant de nombreux types d’utilisations. Grâce à son design compact et à sa surface de montage pratique, le support de mise au point peut être facilement adapté à un banc optique ou à un support simple, ou intégré à votre système.
Vue d’ensemble
Le BXFM est notre support de mise au point le plus polyvalent et accepte de nombreux composants optiques et d’éclairage. La possibilité d’utiliser des systèmes d’éclairage verticaux haute performance apporte une polyvalence optique totale permettant de nombreux types d’utilisations. Grâce à son format compact et à sa surface de montage pratique, le support de mise au point peut être facilement adapté à un banc optique ou à un support simple, ou intégré à votre système.
Images d’observation nettes avec l’objectif UIS2
Netteté de l’image et résolution excellentes avec les composants optiques UIS2
Exemples d’images d’observation
Fond clair
Champ sombre
CID (contraste interférentiel différentiel)
Fluorescence
Une gamme variée permettant des choix personnalisés et adaptés
Répondre aux besoins d’inspection avec rapidité et efficacité
Tourelle porte-objectifs motorisée
Une tourelle porte-objectifs motorisée à grande vitesse permet de passer instantanément d’un objectif à un autre tout en réduisant la contamination potentielle des échantillons par un utilisateur. Contrôlée par un interrupteur manuel ou un PC.
Tourelles porte-objectifs motorisées
Rotation rapide des objectifs
Tourelle porte-objectifs rotative centrée
Le réglage de centrage intégré de la tourelle porte-objectifs rotative, quintuple ou sextuple, garantit que le centre d’une image ne dévie pas avec le changement d’objectif.
U-P5BDRE
U-P6RE
Systèmes d’éclairage
Olympus propose un large choix de sources de lumière externes pour répondre à vos besoins d’inspection. Choisissez entre halogène standard, mercure ou xénon.
Options de boîtier de lampe
Sources de lumière
Enregistrement et mise en mémoire des images numériques
Olympus est passionnée de photographie et d’imagerie numérique. Nos caméras pour microscope continuent de fournir une technologie de pointe et des performances fiables pour répondre à la large gamme d’applications industrielles. Choisissez parmi une grande variété de modèles qui se fixent aux microscopes au moyen d’une unité d’exécution à monture en C et qui sont entièrement contrôlés à l’aide du logiciel d’imagerie d’Olympus.
Cliquez ici pour découvrir la gamme des caméras numériques d’Olympus
Cliquez ici pour découvrir la gamme de solutions logicielles d’Olympus
Caractéristiques techniques
Caractéristiques techniques du microscope industriel BXFM
| Système optique | Système optique UIS2 (corrigé à l’infini) |
||
| Potence du microscope | Méthode d’observation | FC/FS/CID/KPO*/FL | |
| Statif du microscope | Lumière réfléchie/transmise | Lumière réfléchie | |
| Système d’éclairage | Système d’éclairage à lumière réfléchie pour FC/FS (FC/DFS/CID/KPO*) Système d’éclairage universel à lumière réfléchie (FC/FS/CID/KPO*/FL) |
||
| Potence du microscope | Système d’éclairage | Lumière réfléchie | Halogène 100 W / Mercure 100 W / Xénon 75 W / Guide de lumière à fibre |
| Lumière transmise | - | ||
| Mise au point | Réglage motorisé/manuel | Réglage manuel | |
| Course | 30 mm | ||
| Résolution / Sensibilité de réglage fin | Course précise par rotation 0,2 μm | ||
| Hauteur maximale de l’échantillon | - | ||
| Statif du microscope | Tourelle porte-objectifs rotative | Type motorisé | Sextuple pour FC/CID Quintuple pour FC/FS/CID Quintuple tourelle pouvant être centrée pour FC/FS/CID Sextuple pour FC/FS/CID |
| Type manuel | Quintuple pour FC Sextuple pour FC/CID Sextuple tourelle pouvant être centrée pour FC/CID Septuple pour FC/CID Quintuple pour FC/FS Quintuple pour FC/FS/CID Quintuple tourelle pouvant être centrée pour FC/FS/CID Sextuple pour FC/FS/CID |
||
| Platine | Course | - | |
| Tête d’observation | Grand champ (champ n° 22) | Image inversée | Unité à tête d’observation binoculaire/trinoculaire/binoculaire inclinable/objectif tube |
| Image dressée | Unité à tête d’observation trinoculaire/binoculaire inclinable/objectif tube | ||
| Très grand champ (champ n° 26,5) | Image inversée | Unité à tête d’observation trinoculaire/objectif tube | |
| Image dressée | Unité à tête d’observation trinoculaire/trinoculaire inclinable/objectif tube | ||
| Unité en option | Unité IR | ||
| Dimensions | 248 x 587 x 249 mm (L x P x H) (en combinaison standard) |
||
| Poids | 9 kg (en combinaison standard) | ||
| Remarque | *Observation simple de la lumière polarisée |
