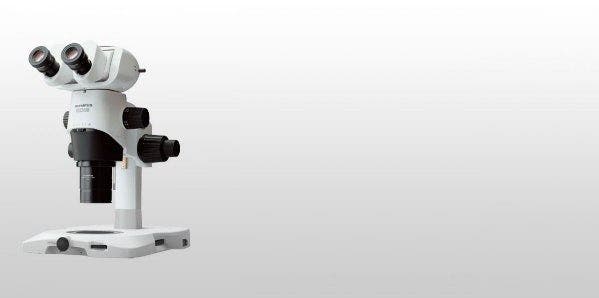

Stéréomicroscope SZX16
Conçu pour la recherche avancée, les sciences des matériaux, le contrôle qualité et l’analyse des défaillances, le stéréomicroscope SZX16 offre une ultra-haute résolution (ON 0,3), un très grand rapport de zoom (16,4:1) et des options d’imagerie variées (fond noir, fluorescence et lumière polarisée). Grâce à ces vastes capacités, il est possible d’imager des échantillons – tels que des organismes ou des composants – jusqu’à leurs détails microscopiques les plus fins, comme leurs structures cellulaires individuelles ou les micro-défauts qu’ils présentent. Dotez votre laboratoire de la clarté optique nécessaire pour détecter, documenter et identifier les moindres détails.
Stéréomicroscope SZX16
Vue d’ensemble
Relever les défis de l’imagerie en sciences de la vie et en science des matériaux
Conçu pour la recherche avancée, les sciences des matériaux, le contrôle qualité et l’analyse des défaillances, le stéréomicroscope SZX16 offre les caractéristiques suivantes :
- Résolution exceptionnelle de 900 paires de lignes par millimètre (ON 0,3)
- Compatibilité avec l’observation en fond noir, en fluorescence et en lumière polarisée
- Très grand rapport de zoom de 16,4:1
- Plage de zoom complète de 0,7x à 11,5x grâce à notre tourelle double
- Solutions ergonomiques pour un confort optimal lors de l’observation
Grâce à ces vastes capacités, vous pouvez utiliser ce microscope pour des applications exigeantes, allant de l’imagerie d’échantillons entiers – tels que des organismes ou des composants – jusqu’à celle de structures microscopiques fines, comme des structures cellulaires individuelles ou des micro-défauts. Dotez votre laboratoire de la clarté optique nécessaire pour détecter, documenter et identifier les moindres détails.
Stéréomicroscope de pointe avec grand rapport de zoom

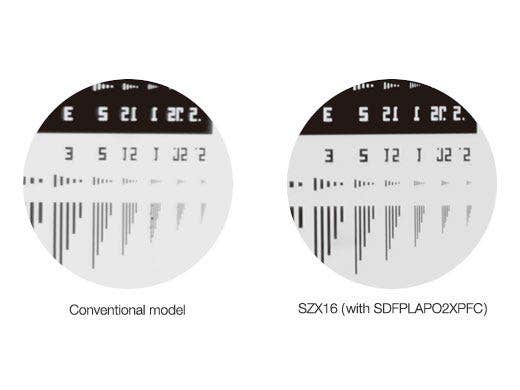

Performances optiques remarquables
Les composants optiques du SZX16 – soit les têtes d’observation, le corps de zoom et les objectifs – sont entièrement apochromatiques, ce qui permet réduire le flou chromatique sur l’ensemble de la plage de grossissement. Grâce à leur super profondeur de champ, les objectifs SDF (Super Depth of Focus) permettent d’obtenir des images nettes et à contraste élevé, quel que soit l’échantillon — des défauts à l’échelle du micron jusqu’aux structures des composants cellulaires.
L’ouverture numérique maximale de 0,3 produit une résolution de 900 paires de lignes par millimètre, permettant une visualisation claire des fines cellules microscopiques et des structures des composants cellulaires. La résolution exceptionnelle et le grossissement incomparable rendent le travail plus efficace, plus précis, et permettent d’extraire beaucoup plus d’informations des échantillons.
Cette haute résolution permet également au stéréomicroscope de distinguer des détails plus petits et plus rapprochés au sein des composants – un atout essentiel pour les analyses de défaillances de haute précision et les contrôles qualité. Détectez les microfissures, fractures, rayures superficielles, contaminations ou défauts de fabrication invisibles à des résolutions inférieures.
Grand rapport de zoom 16,4:1
Le SZX16 offre un très grand rapport de zoom de 16,4:1, permettant un grossissement de 7x à 115x avec un objectif 1X, et jusqu’à 230x avec un objectif 2X.
Cette amplitude de zoom exceptionnelle le rend idéal pour une large gamme d’applications de recherche, alliant des vues macroscopiques à faible grossissement pour la dissection et la manipulation des échantillons, à des vues nettes et détaillées à fort grossissement pour l’observation fine des microstructures.
Pour l’analyse des défaillances et le contrôle qualité, cette amplitude de zoom exceptionnelle permet d’examiner aussi bien de larges composants ou assemblages que des défauts à l’échelle du micron, tels que des fissures, des rayures ou des particules contaminantes.
Design pratique pour les applications de recherche avancée, de contrôle qualité et d’analyse de défaillances

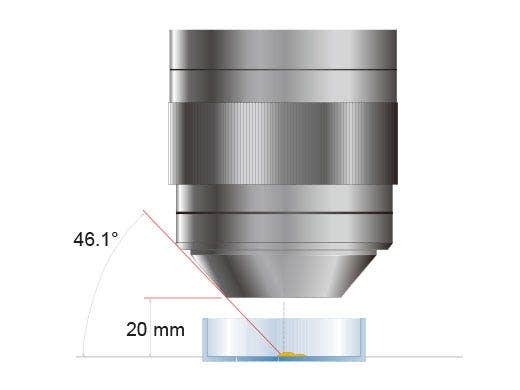

Grand espace de travail pour la manipulation
Tout type de manipulation sous microscope requiert un espace suffisant entre le haut de l’échantillon et le bas de l’objectif, afin de permettre l’utilisation d’outils. Les objectifs disponibles pour le SZX16 offrent une grande distance frontale, qui permet d’utiliser des outils de manipulation et d’injection manuels et automatisés. La portée de mouvement du manipulateur est particulièrement étendue grâce à la forme effilée de l’extrémité des objectifs à fort grossissement 1,6X et 2X.

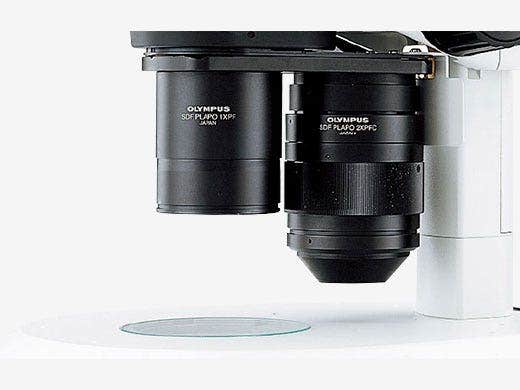

Doubles objectifs pour zoom 3,5x à 230x
Grâce aux objectifs parfocaux et à la tourelle porte-objectifs à deux positions, le basculement entre les objectifs est simple et rapide et n’exige qu’une faible remise au point. Avec les objectifs 0,5X et 2,0X, la plage de grossissements continue est de 3,5X à 230X. En d’autres termes, le rapport de zoom réel est de 65,7:1.
Tête d’observation ergonomique et dispositif de réglage du point d’œil extensible
La gamme SZX2 propose des têtes d’observation avec un angle de convergence optimisé, ce qui permet aux utilisateurs d’adopter une posture d’observation naturelle qui réduit la fatigue oculaire lors d’une utilisation prolongée.
- Notre longue tête trinoculaire inclinable (SZX2-LTTR) améliore l’ergonomie du stéréomicroscope. En effet, grâce à un angle réglable de 5 à 45 degrés, les utilisateurs peuvent conserver une position plus naturelle de la tête et du cou pendant qu’ils travaillent.
- Le dispositif de réglage du point oculaire SZX2-EEPA offre une plage d’ajustement vertical de 120 mm, s’adaptant ainsi à des utilisateurs de tailles et de préférences variées.
En combinant ces deux solutions, le système contribue efficacement à réduire les tensions physiques et la fatigue, assurant un confort d’utilisation optimal du microscope.

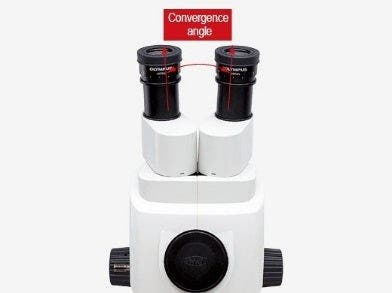

Angle de convergence

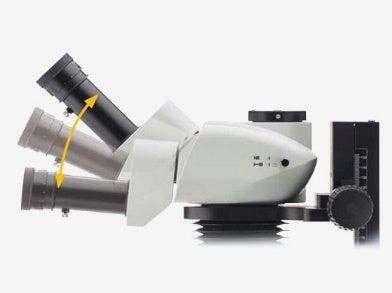

Tête d’observation inclinée

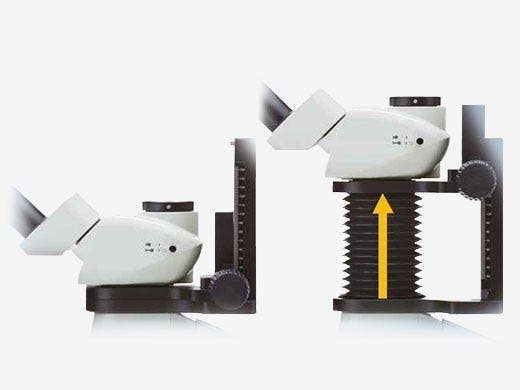

Dispositif de réglage du point d’œil extensible
Méthodes de contraste et d’observation multiples

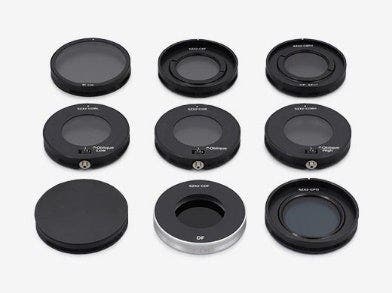

SZX2-ILLTQ / SZX2-ILLTS
Avec un profil mince de 41,5 mm – soit environ la moitié de l’épaisseur des anciennes bases d’éclairage en lumière transmise par lampe halogène –, nos bases d’éclairage en lumière transmise par LED présentent une hauteur réduite, garantissant un point d’observation plus confortable et un accès facilité aux échantillons montés sur la base pendant l’observation et l’exécution des procédures.
- La base d’éclairage à LED SZX2-ILLTQ est équipée d’une tourelle à quatre positions permettant une sélection rapide des cartouches et une transition fluide entre les modes d’éclairage (fond clair [standard/élevé/faible], oblique [standard/élevé/faible], fond noir, lumière polarisée et position d’obturation) par une simple rotation.
- La base d’éclairage à LED à position unique SZX2-ILLTS transforme le SZX16 en un microscope polyvalent et tout-en-un, adapté à un large éventail d’échantillons et de tâches d’observation.
L’éclairage par LED a également pour avantage d’offrir une surface de base plus froide, qui convient mieux à la manipulation d’échantillons vivants sur une longue période. Par rapport à une source de lumière halogène classique de 30 W, l’éclairage LED consomme moins d’énergie et offre une durée de vie nettement supérieure – plus de 60 000 heures –, contribuant ainsi à la réduction des coûts d’exploitation.
C. elegans
Cartouche pour contraste élevé en éclairage oblique（SZX2-COBH）

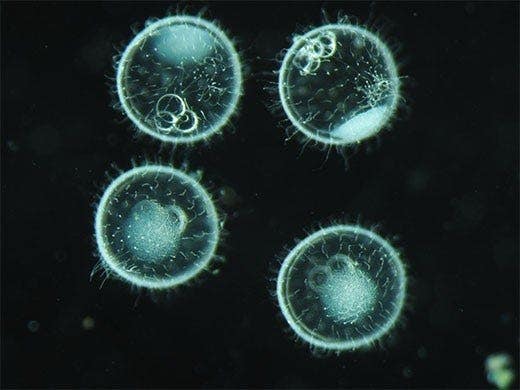

Medaka
Cartouche à fond noir（SZX2-CDF）
Observation en fluorescence
Système d’éclairage SZX16-RFA permettant une observation en fluorescence avancée
Le SZX16 est un microscope à fluorescence qui permet de tout observer, des organismes entiers aux structures nucléaires détaillées, grâce à son optique de précision et à sa grande ouverture numérique. Les matériaux en verre avancés ayant une faible autofluorescence et les nouveaux revêtements de surface améliorent considérablement la transmission de lumière, ce qui se traduit par une meilleure clarté d’image, un excellent rapport signal sur bruit (SNR) et une intensité de fluorescence élevée. Le contrôle intégral de la lumière d’excitation est facilité par la roue porte-filtres à 5 positions, qui offre une grande flexibilité d’éclairage pour l’imagerie à faible grossissement et en haute résolution.
De plus, les trajets optiques d’excitation quasi verticaux de l’illuminateur pour lumière réfléchie sont indépendants des trajets d’observation, ce qui améliore grandement l’efficacité de la lumière d’excitation. Il en résulte des images de fluorescence beaucoup plus lumineuses que celles obtenues avec les stéréomicroscopes conventionnels, quel que soit le grossissement. L’observation en lumière transmise pour la vérification des contours de l’échantillon est possible même avec une observation en fluorescence en lumière réfléchie.
Une grande ouverture numérique pour des observations efficaces en fluorescence
Un système d’éclairage en lumière réfléchie quasi vertical émet un éclairage presque coaxial par rapport au trajet d’observation et améliore grandement l’efficacité de la lumière d’excitation. Ces caractéristiques permettent une observation en fluorescence en moyenne deux à trois fois meilleure que celle réalisée avec des stéréomicroscopes conventionnels à différents grossissements. En plus de la lumière réfléchie, la lumière transmise peut également être utilisée pour la vérification de l’échantillon.
Tourelle porte-objectifs à cinq positions avec sélection de neuf filtres
Le système d’éclairage en fluorescence du stéréomicroscope SZX16 est équipé d’une tourelle à cinq positions couplée à une sélection de cinq filtres pour répondre aux besoins de différents types d’échantillons. Neuf filtres fluorescents permettent de visualiser les détails d’images nettes et à contraste élevé obtenues en fluorescence.
Roue porte-filtre SZX16

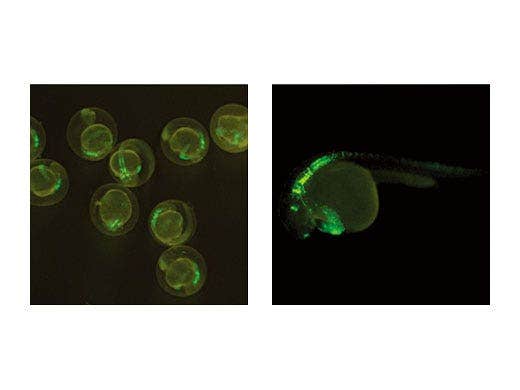

Images de fluorescence
Imagerie et documentation numériques
Équipez le SZX16 d’une tête trinoculaire et d’une caméra numérique de notre série DP pour l’imagerie en haute résolution et la documentation. caméras de la série DP offrent une sensibilité élevée, adaptée à un large éventail d’applications, y compris l’imagerie de fluorescence à haute sensibilité. Elles peuvent être facilement contrôlées à l’aide du logiciel cellSens™ pour la recherche en sciences de la vie ou du logiciel PRECiV™ pour les sciences des matériaux et l’inspection.
Des images nettes, en toute simplicité
La reconstruction d’une image entièrement nette est facile grâce à nos logiciels. Acquérez manuellement des images à l’aide de la fonction Live EFI (imagerie à profondeur de champ étendue) pour obtenir des vues parfaitement focalisées d’échantillons épais, irréguliers ou à surface rugueuse.
- Logiciel cellSens™ – Prenez des images nettes de spécimens biologiques épais tels que des insectes, des plantes ou des tissus.
- Logiciel PRECiV™ – Acquérez des images précises de microcâblages, de défauts de composants électroniques ou de grandes pièces aux surfaces irrégulières.
Flux de travaux d’inspection flexibles dans le logiciel PRECiV
PRECiV offre une solution de flux de travaux flexibles pour le contrôle qualité, l’analyse des matériaux et l’analyse des défaillances. Associé au microscope SZX16 et à une caméra numérique, il permet d’acquérir des images, de les traiter et de réaliser des mesures 2D de façon fluide et efficace. Parmi ses fonctions avancées d’imagerie et d’analyse, on compte les vues panoramiques, l’imagerie à profondeur de champ étendue et l’analyse de particules.
Zoomez sur l’efficacité
Pour gagner du temps lors des contrôles qualité ou des analyses de défaillances, associez le SZX16 à notre capteur de grossissement du zoom SZX2-ZMS. Ce capteur enregistre automatiquement le facteur de grossissement dans le logiciel PRECiV, garantissant des mesures géométriques 2D précises sans qu’il soit nécessaire de saisir manuellement le grossissement. De l’acquisition d’image à la génération de rapports, toutes vos dimensions seront bien gérées. Zoomez, mesurez, et analysez les détails plus rapidement, et profitez ainsi d’inspections plus efficaces effectuées en toute confiance.
Caractéristiques techniques
| Méthode d’observation | Fluorescence (excitations bleues/vertes) | ✓ | |
| Fluorescence (excitations ultraviolettes) | ✓ | ||
| Lumière polarisée simple | ✓ | ||
| Fond clair | ✓ | ||
| Fond noir | ✓ | ||
| Éclairage en oblique | ✓ | ||
| Grossissement | Rapport de zoom | 16,4 | |
| Indication du grossissement | 0,7 ; 0,8 ; 1 ; 1,25 ; 1,6 ; 2 ; 2,5 ; 3,2 ; 4, 5 ; 6,3 ; 8 ; 10 ; 11,5 | ||
| Diaphragme d’ouverture | Intégré | ||
| Caractéristiques |
Système de grossissement à zoom variable avec axe optique parallèle Système de guidage de zoom : poignée horizontale Mécanisme à butée d’arrêt pour différentes positions de zoom (manuel) |
||
| Capteur de grossissement du zoom |
Capteur SZX2-ZMS en option enregistrant le facteur de grossissement dans le logiciel PRECiV v. 2.2.1 ou ultérieure Connecteur de sortie : USB 2.0 : USB Type-C® Câble USB : USB 2.0 : USB Type-A vers USB Type-C ; longueur du câble : 2 m (6,56 pi) Poids : 0,4 kg (0,9 lb) |
||
| Système optique | Système optique galiléen | ✓ | |
| Système d’éclairage | Éclairage pour fluorescence | Lampe au mercure | ✓ |
| Lampe au xénon | ✓ | ||
| Éclairage avec guide de lumière | ✓ | ||
| Mise au point | Mécanisme de mise au point | Mise au point grossière/fine | ✓ |
| Capacité de charge | 0-10,0 kg / 2,7-15,0 kg / 8,0-25,0 kg | ||
| Course de la molette de mise au point grossière |
80 mm 120 mm |
||
| Course de la commande de mise au point grossière par rotation | 36,8 mm | ||
| Course de la commande de mise au point fine par rotation | 0,77 mm | ||
| Tourelle porte-objectifs rotative | Manuelle | Type standard | ✓ |
| Têtes d’observation | Grand champ (FN22) | Trinoculaires | ✓ |
| Trinoculaires inclinables | ✓ | ||
| Trinoculaires inclinables ergonomiques (longues) | ✓ (grossissement intermédiaire de 1,25X) | ||
| Angle d’inclinaison de la tête d’observation |
De 5° à 45° 30° |
||
| Sélection du trajet optique de la tête trinoculaire (caméra : observation) |
50 % : 50 %, 0 % : 100 % 0 % : 100 %, 100 % : 0 % |
||
| Réglage de la distance interpupillaire |
De 51 à 76 mm De 52 à 76 mm De 57 à 80 mm |
||
| Dispositif de réglage du point d’œil extensible | Plage de réglage de la hauteur : 30-150 mm (avec une échelle fixée) | ||
| Statifs | Statif standard | ✓ | |
| Bases et statifs en option | Base d’éclairage en lumière transmise par LED à quatre positions | ✓ | |
| Base d’éclairage en lumière transmise par LED à une position | ✓ | ||
| Grand statif | ✓ | ||
| Statif universel | ✓ | ||
| Dimensions (L × P × H) | 268 × 386 × 413 mm (10,55 × 15,20 × 16,26 po) [configuration d’ensemble standard] | ||
| Environnement de fonctionnement | Usage intérieur | Température ambiante | De 0 à 40 °C (de 32 à 104 °F) |
| Humidité relative maximale | De 30 à 90 % | ||
| Oculaire |
WHSZ10X-H – Indice de champ : 22* WHSZ15X-H – Indice de champ : 16* WHSZ20X-H – Indice de champ : 12,5* WHSZ30X-H – Indice de champ : 7* * avec réglage dioptrique et réticule |
||
| Objectifs | SDFPLFL0.3X, DF 141 mm, ON 0,045 SDFPLAPO0.5XPF, DF 70.5 mm, ON 0,075 SDFPLAPO0.8X, DF 81 mm, ON 0,12 SDFPLAPO1XPF, DF 60 mm, ON 0,15 SDFPLAPO1,6XPF, DF 30 mm, ON 0,24 SDFPLAPO2XPFC, DF 20 mm, ON 0,3 |
||
| Illuminateurs de fluorescence |
Illuminateur de fluorescence quasi vertical Tourelle de filtres à fluorescence à 5 positions Accepte les régulateurs de lumière d’excitation |
||
