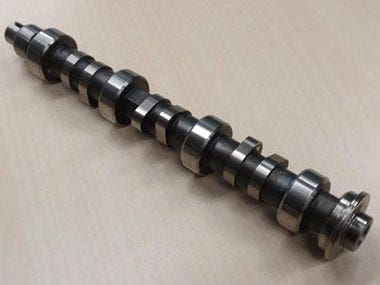

Analisi di contaminazione in seguito al processo di pulizia di un albero a camme

Applicazione: Analisi della contaminazione di un albero a camme

L'albero a camme gioca un ruolo fondamentale nel sistema delle valvole di un motore. Spinge le valvole di aspirazione e scarico per aprire l'ingresso e l'uscita della camera di combustione. L'albero a camme spinge le valvole in due modi: il primo metodo consiste nello spingerle mediante un bilanciere per effetto di una sorta di principio della leva, mentre il secondo consiste nello spingere un elemento posto alla base della valvola chiamato punteria a bicchiere. Indipendentemente dal metodo, l'albero a camme scivola ripetutamente contro queste parti mentre ruota a velocità molto elevata. La contaminazione o il danneggiamento del lobo della camma, la parte dell'albero a contatto con le parti, interferiscono con l'aspirazione e lo scarico degradando le prestazioni di combustione del motore. Per questa ragione, i produttori di autovetture devono assicurarsi che l'albero a camme sia pulito e privo di qualsiasi contaminazione.
Esistono diverse tipologie di analizzatori della contaminazione, ma non tutti i metodi da essi utilizzati sono sufficientemente affidabili o accurati da soddisfare i rigidi standard di controllo previsti per il rilevamento della contaminazione:

1. Quando si utilizzano strumenti gravimetrici, la contaminazione viene analizzata in base al suo peso. Questo metodo fornisce il peso totale delle particelle, ma gli operatori non sono in grado di osservare la dimensione e la forma della contaminazione. In assenza di tali informazioni è possibile che delle particelle contaminanti di grandi dimensioni non vengano rilevate.
2. L'ispezione mediante microscopio a basso ingrandimento, come un microscopio stereoscopico, presenta dei limiti relativamente alla dimensione delle particelle rilevabili. In questo caso è possibile che non si rilevino particelle di piccole dimensioni.

La soluzione utilizzando il Sistema di ispezione della pulizia tecnica OLYMPUS CIX100

Vi sono diversi vantaggi nell'analizzare la contaminazione di un albero a camme con il sistema con microscopio per pulizia tecnica OLYMPUS CIX100:

• Grazie al sistema ottico di un microscopio metallurgico, il sistema OLYMPUS CIX100 è in grado di rilevare particelle contaminanti di dimensioni inferiori rispetto ad altri dispositivi di analisi della contaminazione che si servono di componenti ottiche.
• Il sistema OLYMPUS CIX100 è composto da hardware e software progettati specificamente per l'analisi della contaminazione e rende quindi possibile l'acquisizione di dati estremamente riproducibili e stabili.
• Grazie un sistema ottico unico, le particelle metalliche e non metalliche vengono classificate in un'unica scansione con elevata precisione.
• Grazie all'esclusivo algoritmo utilizzato per scansionare il tavolino, il sistema OLYMPUS CIX100 è in grado di eseguire un'ispezione ad alta velocità mantenendo un tasso di rilevamento elevato. Tempi di ispezione più brevi significano costi più bassi.

Immagine

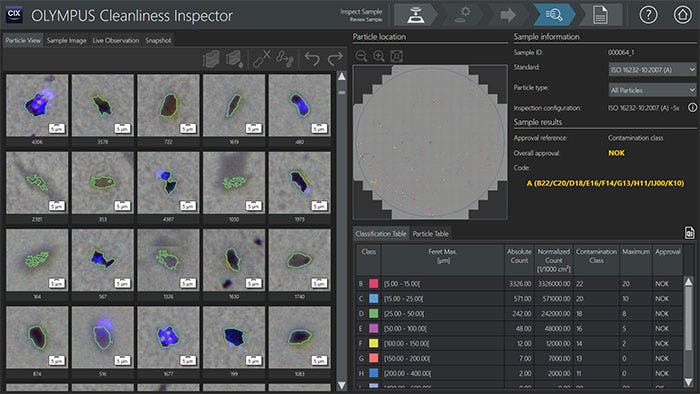

Esempio di classificazione della contaminazione nel software in base alla dimensione
