Misura delle dimensioni della traforatura su una scatola di cartone

Misure a livello di micron mediante un microscopio laser

Linguetta a strappo di una scatola di cartone

1. Applicazione

Gli alimenti vengono spesso confezionali in scatole di cartone. Molte di queste scatole presentano una traforatura per consentirne l'apertura a strappo. Quando si tira la linguetta a strappo, la scatola si apre facilmente lungo la linea traforata per consentire l'accesso al contenuto. La profondità e l'angolazione della traforatura sono molto importanti per garantire che la linguetta si strappi con facilità.

2. La soluzione Olympus

Il microscopio a scansione laser LEXT 3D di Olympus combina diverse immagini acquisite tramite il sistema ottico confocale, permettendo l'osservazione di forme in 3D ad alta precisione anche nel caso di traforature molto profonde. Grazie a lenti specifiche con aperture elevate e un sistema ottico specifico che ottiene prestazioni massime dal laser a semiconduttore a 405 nm, il microscopio LEXT è in grado di catturare il profilo di un'inclinazione profonda in modo chiaro. Dal momento che il microscopio LEXT è anche un microscopio ottico, gli utenti possono acquisire simultaneamente immagini in 3D e a colori: l'informazione cromatica della scatola di cartone può essere sovraimposta alla traforatura per aumentare l'effetto visivo. I risultati della misurazione ottenuti col microscopio LEXT possono anche essere usati per regolare le dimensioni della lama usata per eseguire la traforatura, contribuendo a creare prodotti facili da aprire e orientati al consumatore.

Immagini

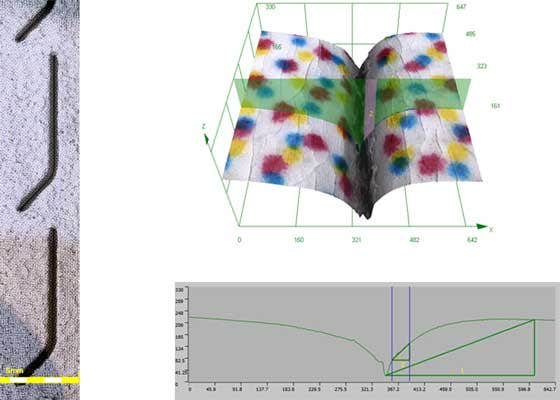

(1) Campione 1

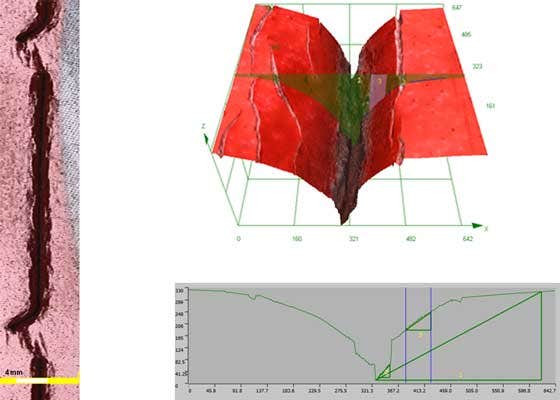

(2) Campione 2

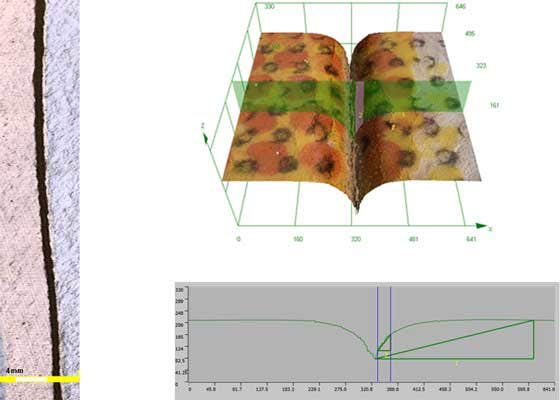

(3) Campione 3
