Misurazione dell'irregolarità della parete interna di un tubo medicale

Esempi di tubi medicali

Applicazione

I tubi medicali hanno diversi impieghi, ad esempio per le trasfusioni di sangue. Il tubi medicali, poiché consentono l'uscita o l'ingresso di fluidi dal corpo umano, devono sottostare a rigidissimi standard qualitativi. Due degli standard più importanti da rispettare sono l'assenza di adesività per impedire l'adesione di farmaci e sangue alle pareti del tubo e una minima aderenza di bolle d'aria. Per ottenere l'assenza di adesività, la superficie della parete interna del tubo deve essere più liscia possibile. Tuttavia, un determinato livello di irregolarità è necessario per impedire la formazione di bolle d'aria all'interno del tubo, ma tale irregolarità non deve interferire con la trasparenza del tubo.

Per sottostare a questi standard molto specifici, è necessario un rigido controllo dell'irregolarità della superficie interna del tubo. Per effettuare questa operazione, i produttori quantificano l'irregolarità dei tubi in modo da garantire la conformità agli standard. Alcuni tubi, tuttavia, possono presentare un rivestimento speciale sulla superficie interna o essere di piccolo diametro, condizioni che rendono difficoltosa la misurazione delle irregolarità.

Soluzione Olympus

Misurazione delle irregolarità utilizzando il microscopio a scansione laser 3D OLS5000

Misurazione dell'irregolarità della parete interna di un tubo medicale

1. La misurazione dell'irregolarità in assenza di contatto utilizzando il microscopio a scansione laser non danneggia i tubi, anche in presenza di rivestimento della parete interna. Questo metodo permette di ridurre il rischio di imprecisione dei dati relativi all'irregolarità provocati da danni alla parete interna del tubo.
2. Per misurare l'irregolarità della parete interna di tubi di piccolo diametro è possibile utilizzare gli obiettivi ad ampia distanza di lavoro del microscopio.
3. Il microscopio misura l'irregolarità planare: quando è presente un picco specifico all'interno del tubo, il sistema può acquisire i dati della forma senza perdere il picco.
4. Il sistema può unire orizzontalmente i dati 3D in modo da permette la valutazione dei dati di irregolarità su una vasta area.
5. L'irregolarità viene acquisita come dato numerico, ma può anche essere acquisita e visualizzata come dati immagine per colore, laser e altezza. In questo modo si semplifica il controllo della texture del tubo utilizzando i dati visualizzati.

Immagini

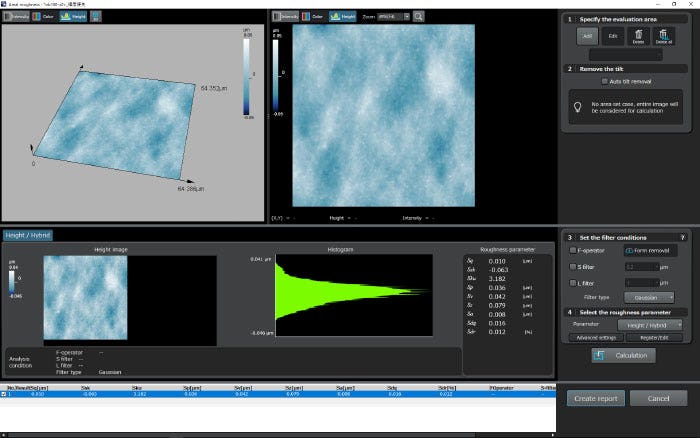

Esempio di misurazione dell'irregolarità della parete interna di un tubo medicale
