Analisi della forma dell'apertura di drenaggio dell'imboccatura di una bottiglia in plastica
Misure a livello di micron mediante un microscopio laser
Tappo di bottiglia in plastica
(1) Applicazione
Le bottiglie in plastica sono molto diffuse. Visto che si tratta di contenitori per bevande le loro condizioni igieniche sono controllate in maniera rigorosa. Alcuni tappi di bottiglia possiedono un piccolo taglio laterale, denominato apertura di drenaggio, per pulire l'imboccatura. Quando il tappo possiede questo apertura, la parte filettata dell'imboccatura può essere pulita bagnando il tappo, dopo avere riempito la bottiglia e chiuso il tappo. Quando il contenuto della bottiglia viene riscaldato a alta temperatura l'apertura di drenaggio si apre permettendo il passaggio dell'acqua. L'acqua bagna l'imboccatura e esce dalla parte inferiore del tappo. Visto che le dimensioni del taglio determinano la capacità di drenaggio dell'apertura, è importante rispettare le condizioni e le dimensioni del taglio.
(2) Soluzione Olympus

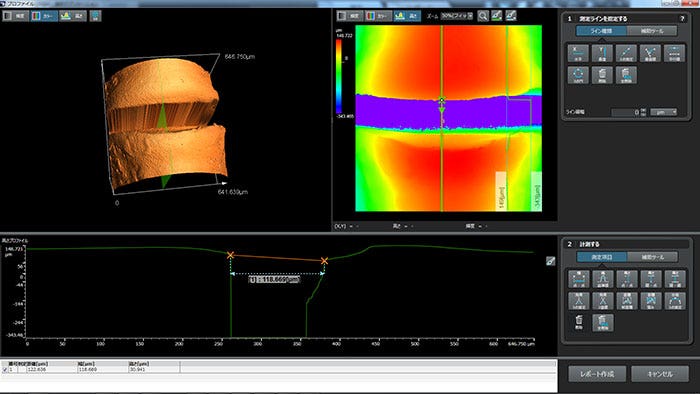

Il microscopio laser a scansione LEXT OLS5000 3D utilizza un sistema ottico confocale per combinare immagini multiple con le informazioni dell'altezza di messa a fuoco, fornendo misure precise e immagini a alta risoluzione con profilo 3D. Grazie agli obiettivi dedicati, dotati di aperture altamente numeriche e di un sistema ottico specifico che massimizza le performance del laser semiconduttore di 405 nm del microscopio, il sistema OLS5000 può acquisire il profilo di un taglio con una pendenza che si estende in profondità. Utilizzando la modalità di stitching è possibile acquisire i dati relativi al taglio oltre a campo visivo del microscopio. Oltre all'osservazione, il microscopio permette inoltre una valutazione quantitativa, come le misure di larghezza e lunghezza del taglio, mediante dati a alta precisione; questo risulta efficace per il controllo qualità.
Immagini

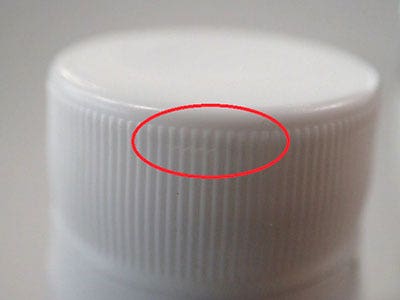

(1) Apertura di drenaggio

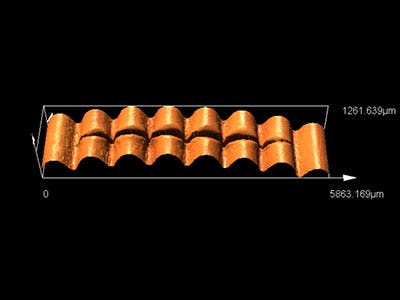

(2) Immagine al microscopio (Laminazione dell'obiettivo 10 × 5 × 1; campo visivo reale: 5860 µm × 1260 µm）

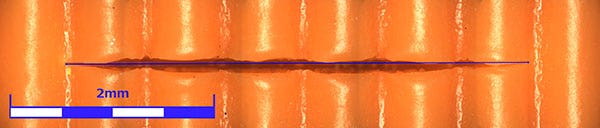

(Obiettivo 20×; campo visivo reale: 640 µm）
