Valutazione dei profilo della superficie delle rondelle di spessoramento / Misura di forme in 3D senza contatto mediante un microscopio laser

Applicazione

Le rondelle di spessoramento vengono utilizzate come spessori per regolare l'altezza o il distanziamento dei prodotti in vari settori, ad esempio componenti per macchinari, automobili e strutture. Le rondelle hanno spessore, dimensioni e materiali diversi: la più sottile ha uno spessore di circa 5 μm. Generalmente le rondelle sono realizzate in ferro, acciaio inossidabile, alluminio, rame e ottone.
Le rondelle di spessoramento si utilizzano soprattutto per colmare uno spazio tra due parti o per stabilizzare la resistenza di contatto. Uno dei criteri per determinarne la qualità è il profilo della superficie, che deve essere controllato durante il processo produttivo. I produttori devono cercare di realizzare rondelle dalla superficie più liscia possibile. La misura del profilo della superficie si basa sulla valutazione delle irregolarità della superficie invece che sull'irregolarità della linea, più convenzionale.

La soluzione Olympus

Il microscopio a scansione laser LEXT 3D di Olympus consente la misura di una forma in 3D senza contatto, ad alta risoluzione e con precisione elevata. Gli utenti sono in grado di misurare accuratamente il profilo dell profondità (o altezza) delle irregolarità della superficie e la rugosità. Poiché la superficie della rondella è uniforme, per acquisire i dati sulla lunghezza è possibile utilizzare le misure delle irregolarità lungo il bordo, basate sul millimetri e senza contatto, usando la modalità per irregolarità. È possibile correlare i dati sulle irregolarità della lunghezza con un tester delle irregolarità di tipo a contatto. Inoltre, il diametro del laser in un punto è inferiore a quello della punta di un pennino per touch screen, perciò l'utente è in grado di misurare con precisione irregolarità meno marcate.

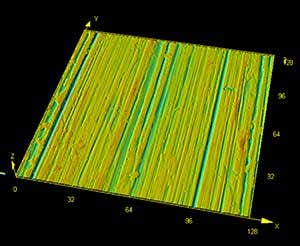

Superficie di una rondella di spessoramento

Lente obiettivo 100X, zoom 1X
