Valutazione del profilo della superficie di piatti diffusori per schermi LCD / Misura di forme in 3D senza contatto mediante un microscopio laser

Applicazione

Gli schermi a cristalli liquidi (LCD) devono avere una luminosità uniforme. Per ottenere tale effetto, si sovrappongono delle pellicole per usi speciali come parte di un sistema ottico d'illuminazione. La luce proveniente da una fonte, come i LED installati sul bordo di un piatto di guida di luce, viene riflessa ripetutamente mentre si diffonde all'interno del piatto, illuminandone il lato anteriore. La luce irradiata dal piatto diventa molto intensa dopo essere stata uniformata dal piatto diffusore e raccolta da un prisma. Questa luce intensa entra quindi nel pannello TFT-LCD. Perché questo processo sia efficace, la superficie del diffusore deve essere uniforme. Pertanto, la valutazione del profilo della superficie del piatto è molto importante.

La soluzione Olympus

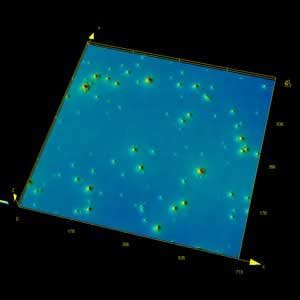

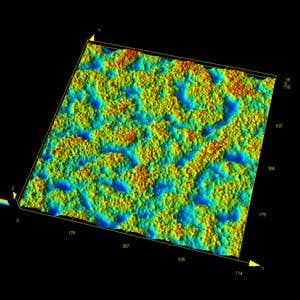

Con il microscopio a scansione laser LEXT 3D di Olympus, gli utenti sono in grado di osservare la rugosità del piatto diffusore e la dispersione delle irregolarità casuali ad alta risoluzione e con contrasti elevati. Il microscopio LEXT è dotato di obiettivi specifici con aperture numeriche elevate e un sistema ottico che ottiene le massime prestazioni dal laser a 405 nm, l'ideale per catturare il profilo delle inclinazioni irregolari precedentemente difficili da individuare, consentendo di acquisire facilmente dati tridimensionali più affidabili.
