Misura del profilo della superficie di anelli di tenuta mediante un microscopio laser

Anello di tenuta

Applicazione

Solitamente gli anelli di tenuta usati per le automobili sono attaccati alla superficie terminale della parte rotante di un'unità. Gli anelli di tenuta evitano le fuoriuscite d'olio o l'entrata di piccoli corpi estranei nel motore. Pertanto, la forma e la rugosità degli anelli di tenuta vengono valutate rigorosamente per garantire che la sezione d'aggancio sia perfettamente a tenuta. Poiché gli anelli di tenuta sono generalmente realizzati in gomma, l'utilizzo di attrezzatura di misurazione a contatto potrebbe rovinarne le superficie e portare a dati inaccurati.

La soluzione Olympus

Misure senza contatto mediante il microscopio a scansione laser LEXT OLS5000 3D

Caratteristiche del prodotto

• Grazie alla funzione di misura senza contatto del sistema è possibile non danneggiare il materiale dell'oggetto da testare, anche in caso di materiali morbidi.
• È possibile misurare l'irregolarità della superficie per fornire dati più accurati.
• È possibile misurare in maniera accurata anche oggetti dalla forma rotonda.

Immagine

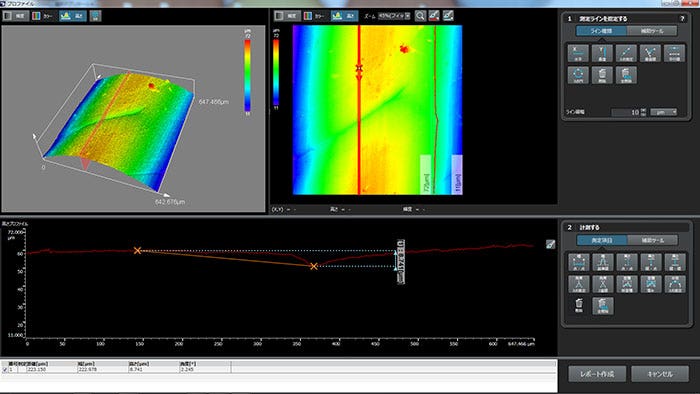

Misura del graffi di una superficie, obiettivo 20x
