Ruvidità superficiale di parti di ceramica per macchinari nel campo della manifattura tessile / Misura della ruvidità superficiale di un'area di dimensioni micro mediante microscopio laser
Applicazione
I macchinari utilizzati per fabbricare prodotti tessili per l'abbigliamento sono dotati di un gran numero di guide che caricano e guidano il filo. Queste guide sono importanti perché il filo ci sfrega contro ad alta velocità. Se la superficie della guida è troppo ruvida, il filo potrebbe incastrarcisi e strapparsi, oppure il calore generato dalla frizione potrebbe influire negativamente sulla qualità del filato. È importante valutare la ruvidità superficiale e le irregolarità (a livello microscopico e di graffi) sulla superficie delle guide in termini quantitativi.
Le guide sono realizzate in ceramica. Le ceramiche hanno irregolarità superficiali piccole ma resistenti, difficili da misurare con gli strumenti di misura di ruvidità convenzionali, a contatto, o con le macchine di misura 3D micro come gli interferometri in luce bianca. Fino a non molto tempo fa, queste macchine di misura micro erano gli unici strumenti disponibili per la misura dell'irregolarità superficiale delle guide; inoltre, non esistevano strumenti per la misura dell'irregolarità delle aree molto piccole a contatto col filo.
La soluzione Olympus
Il microscopio a scansione laser 3D LEXT di Olympus consente la misura di forme in 3D senza contatto, garantendo risoluzione e precisione elevate. Gli operatori sono in grado di misurare con precisione la rugosità superficiale e la profondità (o altezza) delle irregolarità della superficie. Il microscopio LEXT utilizza gli stessi parametri di ruvidità (in due dimensioni) dei microscopi a contatto e fornisce perciò risultati di misura compatibili con essi. Il microscopio LEXT offre inoltre parametri di ruvidità tridimensionali conformi alla ISO25178, caratteristica che permette di ottenere maggiori informazioni rispetto alla valutazione lineare area-superficie sfruttando sia immagini 3D che dati numerici.
Superficie della guida di una barra

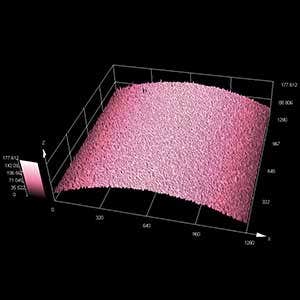

Obiettivo 10X, zoom 1X

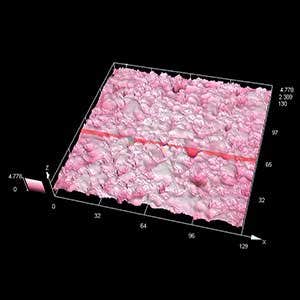

Obiettivo 100X, zoom 1X
Prodotti correlati

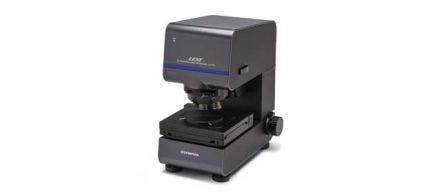

LEXT OLS5500
