Ruvidità superficiale di un contenitore in plastica monoporzione per panna da caffè

Misure a livello di micron mediante un microscopio laser

Contenitore monoporzione di panna da caffè

Applicazione

Molte persone mettono la panna o qualche altro tipo di dolcificante nel caffè, sia a casa che al bar. Alcuni di questi liquidi sono confezionati in piccoli contenitori di plastica monoporzione. Prima di essere riempiti, questi contenitori vengono impilati, poi prelevati uno a uno e quindi riempiti con il liquido in questione. È una macchina a prelevare i singoli contenitori quando questi sono impilati: per facilitare l'intero processo è necessario che ogni contenitore possa essere rimosso facilmente dalla pila. Misurare la ruvidità dell'area convessa del contenitore che, una volta impilato, sarà a diretto contatto con un altro è importante al fine di garantire che ciascun contenitore possa esser prelevato facilmente dalla macchina. Se la superficie è troppo ruvida, i contenitori potrebbero incastrarsi.

La soluzione Olympus

Il microscopio a scansione laser LEXT 3D di Olympus facilita l'acquisizione delle misure di forme in 3D con risoluzione e precisione elevate, consentendo la misura precisa del profilo della rugosità superficiale e della profondità (o altezza) delle irregolarità della superficie. Il microscopio LEXT fornisce gli stessi parametri di ruvidità (in due dimensioni) dei microscopi a contatto e restituisce perciò risultati di misura compatibili con essi. Il microscopio LEXT offre inoltre parametri di ruvidità tridimensionali conformi alla ISO25178, caratteristica che permette di ottenere maggiori informazioni rispetto alla valutazione lineare area-superficie sfruttando sia immagini 3D che dati numerici. La misura precisa del contenitore risulterebbe difficile con i microscopi convenzionali a contatto, in quanto sarebbe molto difficile posizionare lo stilo sulla superficie ondulata e smussata del contenitore. I microscopi elettrici a scansione, usati soprattutto per l'osservazione, richiedono il deposito di uno strato di metallo e hanno difficoltà nella valutazione quantitativa della ruvidità. Queste problematiche vengono risolte dal microscopio LEXT, che consente una misura senza contatto a valori di ingrandimento da bassi ad alti, senza mai perdere la posizione della piccola area oggetto della misurazione e senza alcun bisogno di deposizione.

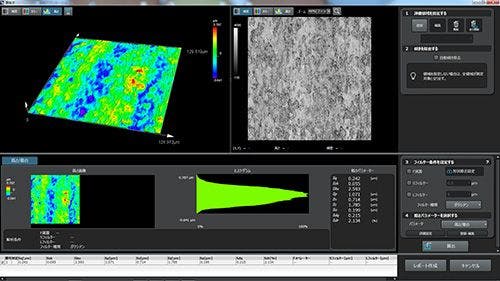

Misura della ruvidità superficiale
