Ruvidità superficiale
Misure a livello di micron mediante un microscopio laser
Busta in plastica sigillabile con chiusura zip
Applicazione
Tutti noi facciamo largo uso delle buste di plastica sigillabili nella nostra vita quotidiana. Le buste di plastica sigillabili sono molto comode perché si sigillano facilmente; inoltre, sono molto convenienti perché possono essere riutilizzate un numero infinito di volte. Il materiale in cui sono realizzate le buste dipende da cosa vi verrà conservato all'interno, ma polietilene e polipropilene sono i due materiali tipicamente utilizzati. Una delle funzioni più importanti delle buste di plastica sigillabili è, per l'appunto, la capacità sigillante che impedisce al contenuto di fuoriuscire o di essere esposto all'aria. La verifica delle proprietà della parte superiore della chiusura (l'area che entra in contatto con la sua controparte posta sull'altro lato della busta quando questa viene chiusa) è essenziale al fine di garantire una chiusura ermetica perfetta.
La soluzione Olympus
Il microscopio a scansione laser LEXT 3D di Olympus è progettato per effettuare misure di forme in 3D con risoluzione e precisione elevate. Queste caratteristiche permettono agli operatori di realizzare misure precise del profilo della ruvidità di una superficie, nonché della profondità (o altezza) delle sue irregolarità. Il microscopio LEXT fornisce gli stessi parametri di ruvidità (in due dimensioni) dei microscopi a contatto e restituisce perciò risultati di misura compatibili con essi. Il microscopio LEXT offre inoltre parametri di ruvidità tridimensionali conformi alla ISO25178, caratteristica che permette di ottenere maggiori informazioni rispetto alla valutazione lineare area-superficie grazie alle immagini 3D e ai dati numerici. Mentre la misura con microscopi convenzionali a contatto risulterebbe difficile, poiché richiederebbe il posizionamento dello stilo su una guida sottile, il microscopio LEXT consente una misura senza contatto a valori di ingrandimento da bassi ad alti, senza mai perdere la posizione della piccola area oggetto della misurazione.
Immagini della chiusura di una busta di plastica a diversi ingrandimenti
Obiettivo 20X
Zoom 1x
Obiettivo 50X
Zoom 1x
Obiettivo 100X
Zoom 1x
Obiettivo 100X
Zoom 3x
Profilo 3D＋

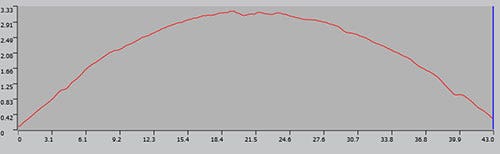

Prima della correzione della superficie curva

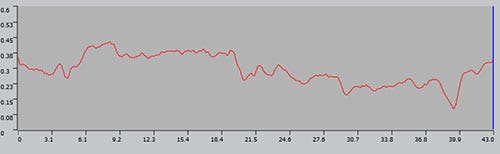

Dopo la correzione della superficie curva
