Misura di irregolarità superficiali in cuscinetti a sfera mediante il microscopio confocale al laser OLS5000

Contesto

I cuscinetti a sfera sono usati in un'ampia gamma di sistemi dove la frizione nelle componenti rotanti deve essere minimizzata come automobili, biciclette, elettrodomestici e macchinari industriali. Per ridurre la resistenza i cuscinetti a sfera sono levigati in modo da approssimare il più possibile la loro sfericità a quella di una sfera reale con superficie liscia. I cuscinetti a sfera sono in genere fatti di cromo o acciaio inossidabile, sebbene possano essere fatti anche di ceramiche o ottone. Per assicurarne un funzionamento regolare e efficiente le irregolarità superficiali dei cuscinetti a sfera devono essere misurate con precisione durante i processi produttivi, specialmente dopo la levigatura delle sfere. Non assicurando la sfericità e la regolarità superficiale dei cuscinetti a sfera è possibile che ne vengano limitate le performance.

Le soluzioni Olympus

Il microscopio di misura laser Olympus LEXT 3D permette di effettuare misure di irregolarità planari senza contatto su oggetti sferici assicurando accuratezza e precisione. A differenza dei misuratori di irregolarità a contatto, il LEXT permette di definire facilmente la posizione di misura anche su cuscinetti di ridotte dimensioni. Inoltre il LEXT acquisisce le misure delle irregolarità dei cuscinetti come immagine planare visualizzandole in 3D, fornendo delle informazioni complete e dettagliate sulle irregolarità del cuscinetto. Il microscopio fornisce la tracciabilità dei valori misurati in modo che la precisione delle misure risulti affidabile. Un'alta sensibilità di rilevamento dell'inclinazione significa che possono essere rilevate anche minime irregolarità superficiali.

Caratteristiche del prodotto

L'Olympus LEXT utilizza un laser per effettuare delle misure senza contatto di irregolarità superficiali. Il potente software crea e registra delle misure di irregolarità planari e 3D con un'altissima risoluzione e una precisione eccezionale. Il LEXT possiede un'elevata sensibilità dell'inclinazione per effettuare delle misure precise di irregolarità complesse e inclinate.

Immagine

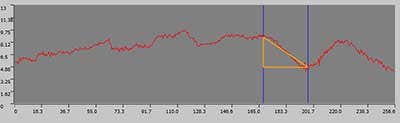

Prima della levigatura

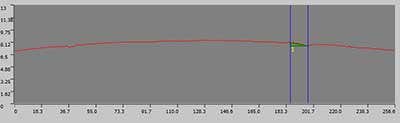

Dopo la levigatura

Figure 1: Misure di una superficie 3D di un cuscinetto a sfera prima (a sinistra) e dopo (a destra) la levigatura mediante il LEXT
