Misura della rugosità di superfici metalliche di scorrimento mediante il microscopio confocale Olympus OLS5000
Contesto
La frizione di parti metalliche in movimento genera calore e ne accelera l'usura. La rugosità delle superfici di scorrimento ha un grande impatto sulla frizione. Se le superfici sono molto ruvide e presentano picchi e valli di grandi dimensioni, le parti non si muoveranno in modo fluido e potrebbero persino incastrarsi. D'altro canto, se non ci sono picchi e valli su nessuna superficie, la mancanza totale di rugosità potrebbe portare alla fusione delle superfici di scorrimento. Per raggiungere il livello desiderato di scorrevolezza tra le parti metalliche in movimento è necessaria la giusta quantità di rugosità. Per misurare la rugosità, i produttori solitamente utilizzano tester di rugosità a contatto che trascinano uno stilo sopra alle superfici metalliche. Questo metodo è limitato dallo spessore dello stilo e non è in grado di acquisire misure della rugosità estremamente precise.
Le soluzioni Olympus
Il microscopio di misura laser Olympus LEXT 3D è dotato di tester di rugosità senza contatto che, diversamente da uno stilo, consente di acquisire misure planari con una risoluzione di 10 nanometri. Questo livello di precisione supera quello proposto dai tester di superfici a contatto tradizionali e garantisce misure di rugosità più precise possibile. Poiché si serve di un laser per le misure delle superfici, il microscopio LEXT è in grado di raggiungere il fondo delle irregolarità più piccole, incluse quelle con configurazioni complesse e angoli molto acuti (Figura 1).
Caratteristiche del prodotto
Il microscopio LEXT osserva in modo tridimensionale, con misure a risoluzione elevatissima ed elevata densità di pixel (Figura 2). La tecnologia di misurazione della rugosità senza contatto è in grado di acquisire dati sulle irregolarità più piccole, impossibili da individuare con sistemi di misurazione a contatto convenzionali. Il LEXT possiede un'elevata sensibilità dell'inclinazione per effettuare delle misure precise di irregolarità complesse e inclinate.

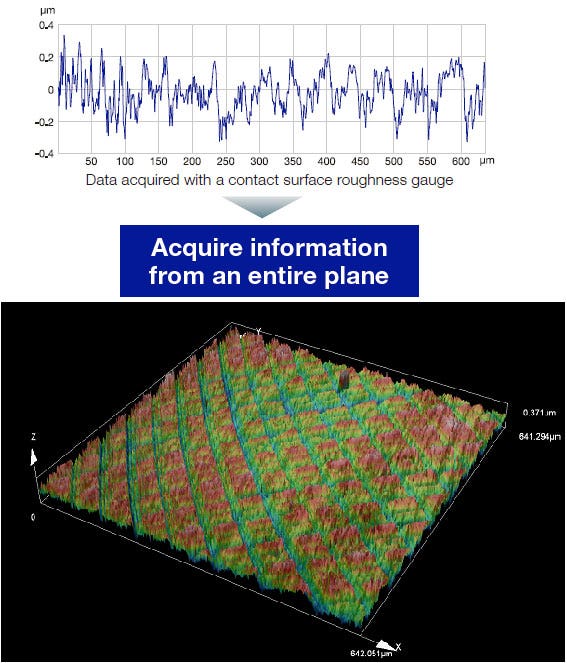

Figura 1: confronto tra misure di rugosità mediante stilo a contatto (in alto) e lo stilo laser del microscopio LEXT (in basso)
Immagine
Figura 2: Rendering in 3D della rugosità superficiale prodotto dal microscopio LEXT
