Soluzioni di microscopie per
Produzione PCB
Realizzazione dello strato interno
In seguito all'applicazione di un fotoresist al foglio in rame, la superficie è sottoposta a etching per formare un circuito. Questo processo è ripetuto numerose volte per completare lo strato interno dove il circuito viene formato.
Misura delle dimensioni dopo il trattamento etching
Gli operatori devono determinare le dimensioni della superficie dello strato interno in seguito al trattamento di etching per assicurare un'ottimale trasmissione elettrica.
La nostra soluzione
Il nostro microscopio digitale DSX1000 permette di acquisire delle immagini 3D e delle misure, consentendo di analizzare le dimensioni superficiali dello strato interno.

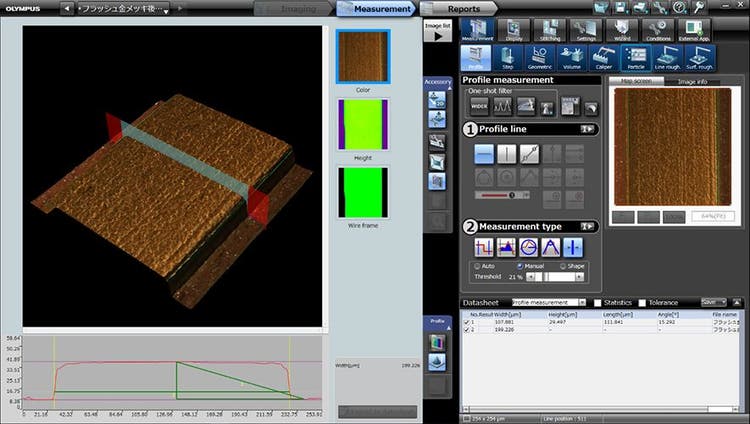

Dimensioni 3D di un PCB
Note applicative
Misura della forma di un circuito stampato di un radar a onda millimetrica per applicazioni in ambito automobilistico
Uso di un software di analisi di immagini per misurare il throwing power o l'uniformità dello spessore di placcatura di rame del PCB
