Microscopio confocale a scansione laser FLUOVIEW FV5000

Superate i limiti della microscopia come mai prima d’ora con il microscopio a scansione laser confocale FLUOVIEW™ FV5000. Frutto dell’esperienza ottica di Evident e potenziato da tecnologie avanzate di rilevamento e scansione, l’FV5000 riunisce imaging quantitativo, velocità, super-risoluzione e riproducibilità in un’unica piattaforma flessibile.

I rilevatori SilVIR™ garantiscono una quantificazione a livello di fotone su un ampio intervallo dinamico, mentre i rilevatori SilVIR-RAY™ estendono questa tecnologia all’imaging multicolore a super-risoluzione, veloce e simultaneo. In combinazione con la scansione risonante a 2K e quella galvo a 8K, l’FV5000 cattura con sicurezza ogni elemento, dagli eventi dinamici ai minimi dettagli strutturali. L’automazione intelligente semplifica i flussi di lavoro di imaging, mentre il monitoraggio integrato delle prestazioni garantisce risultati coerenti e riproducibili.

Progettato per rispondere alle domande che i ricercatori si pongono oggi e pronto per le sfide future, l’FV5000 trasforma l’imaging complesso in scoperte certe.

  • Product Availability: Questo prodotto sostituisce i sistemi FV4000, FV3000 e i modelli precedenti della serie FV.
  • Product Status: Solo per uso di ricerca. Non destinato all’uso in procedure diagnostiche.

FLUOVIEW FV5000

https://adobeassets.evidentscientific.com/content/dam/mis/fv5000/videos/Evident_FV5000_SilVIR-RAY.mp4

No Detector Captures More. SilVIR-RAY™

Ogni sistema confocale promette immagini eccellenti. Il microscopio confocale e a scansione laser multifotonico FLUOVIEW™ FV5000 le offre grazie alle rivoluzionarie tecnologie dei rilevatori SilVIR-RAY™ e SilVIR™. La gamma dinamica lineare leader del settore, la reale capacità di risoluzione fotonica e il rumore quasi nullo preservano ogni dettaglio, dall’acquisizione alla pubblicazione.

Ogni colore, ogni evento, tutto in una volta

Nati dalla tradizione di innovazione di Evident, i rivelatori SilVIR-RAY™ dell’FV5000 introducono una vera e propria imaging multicolore simultaneo a super-risoluzione, acquisendo insieme segnali luminosi e deboli e preservando le relazioni spaziali e temporali in un’unica acquisizione. Dati affidabili e riproducibili rivelano le dinamiche senza compromessi. Quando il rivelatore cattura ogni dettaglio, la scienza parla da sé.

Download BrochureScarica la brochure

Guardi il webinar sull’FV5000

Il rivelatore che cambia tutto.

Dotato del rivelatore SilVIR-RAY, l’ultima novità della famiglia di rivelatori SilVIR, l’FV5000 offre un’imaging a super-risoluzione veloce e quantitativa per la ricerca più esigente nei campi delle neuroscienze, della biologia cellulare, della scoperta di farmaci, della ricerca sul cancro e della biologia dello sviluppo. La piattaforma di nuova generazione è progettata per acquisire dati a super-risoluzione e pienamente quantificabili in modo più rapido e semplice che mai:

  • SilVIR-RAY consente una vera super-risoluzione multicolore simultanea, con la deconvoluzione TruSight™ che raggiunge un FWHM fino a 80 nm in senso laterale e 200 nm in senso assiale
  • Una gamma dinamica senza pari di 1 Gcps con i rivelatori SilVIR ad alto rapporto segnale-rumore (SNR), scelti dai principali istituti di ricerca
  • Scanner a pixel ad alta densità con galvo veloce da 8K e imaging risonante ad alta velocità da 2K
  • Interfaccia software FLUOVIEW Smart™ e flussi di lavoro basati sull’intelligenza artificiale
  • Anello di correzione automatizzato TruResolution™ per la correzione istantanea dell’aberrazione sferica con oltre 20 dei nostri obiettivi standard
  • Progettazione del sistema modulare e a prova di futuro: possibilità di integrare fino a 10 linee laser e aggiornamenti compatti per la tecnologia multifotonica

Provi Lei stesso l’FV5000: sarà l’ultimo microscopio a scansione laser che proverà.

Richieda una demo

Corteccia cerebrale di topo, neuroni dello strato V che esprimono GFP, con visualizzazione dei corpi cellulari neuronali e delle ramificazioni sottili. Immagine SilVIR-RAY con TruSight SR. Campione per gentile concessione dei dottori Shun Mitsui e Shigeo Okabe, Laboratorio per l’imaging delle dinamiche neurali, Centro RIKEN per le scienze del cervello (CBS).

Imaging a super-risoluzione

Sezione di cervello di topo, regione CA1 dell’ippocampo. Neuroni marcati con AAV mediante immunofluorescenza con GFP e VGAT. Immagine a 8K acquisita con un obiettivo a immersione in olio da 25X (1,00 NA, WD 1,0). Campione per gentile concessione del dott. Megumu Takahashi e del prof. Hiroyuki Hioki, Dipartimento di Neuroanatomia, Scuola di Specializzazione in Medicina dell’Università di Juntendo; e dei dottori Hirotaka Asai e Shigeo Okabe, Laboratorio per l’Imaging delle Dinamiche Neurali, Centro RIKEN per le Scienze del Cervello (CBS)

Più luminoso, più nitido, più veloce

L’imaging a super-risoluzione SilVIR-RAY rende ogni segnale più luminoso, rivelando dettagli più nitidi senza ridurre l’intensità né rallentare il vostro lavoro. La vera acquisizione multicolore simultanea cattura le dinamiche biologiche veloci in tempo reale, preservando al contempo la qualità quantitativa dell’immagine.

Due scanner, un unico flusso di lavoro: campionamento ad alta densità e imaging ad alta velocità

Grazie allo scanner risonante 2K dell’FV5000 per l’imaging live ad alta velocità e allo scanner galvo 8K per l’imaging ad alta risoluzione su tutto il campo visivo (FOV) di 20 mm, otterrete flussi di lavoro luminosi e rapidi senza che nulla rimanga nell’oscurità.

Il risultato: meno compromessi e tempi di acquisizione dei dati più rapidi.

«Oltre a immagini di grande bellezza, SilVIR-RAY offre la qualità d’immagine necessaria per l’analisi quantitativa. La sua ampia gamma dinamica e l’esclusivo obiettivo possono contribuire a migliorare sia l’affidabilità della ricerca che l’efficienza analitica.»

Dott. Shigeo Okabe
Direttore, Centro RIKEN per le Scienze del Cervello (CBS), Tokyo

Ogni canale. Una sola scansione. Super-risoluzione multicolore simultanea.

I rivelatori SilVIR-RAY acquisiscono fino a quattro canali a super-risoluzione contemporaneamente, senza necessità di passare da un canale all’altro. Una singola scansione preserva le relazioni temporali tra gli eventi biologici, senza gli sfasamenti temporali tipici dell’acquisizione sequenziale.

L’ampia gamma dinamica consente di acquisire contemporaneamente segnali sia intensi che deboli in ogni canale a super-risoluzione.

https://adobeassets.evidentscientific.com/content/dam/mis/fv5000/videos/product-page/(3D)92-11DNL_YFP-H_100XOHR_12fps.mp4

Rendering volumetrico 3D ad alta risoluzione dei dendriti apicali ricavato da una sezione di cervello di topo della linea Thy1-YFP H, con le teste delle spine dendritiche chiaramente visibili. Obiettivo: UPLAPO100XOHR (100X in olio, NA e 1,50). Campione per gentile concessione del dott. Tetsushi Hoshida e del prof. Atsushi Miyawaki, Centro RIKEN per le Scienze del Cervello (CBS).

Come funziona SilVIR-RAY™

1. Raccoglie luce e dettagli contemporaneamente

L’array di fotomoltiplicatori al silicio (SiPM) cattura i dettagli spaziali mentre raccoglie la luce attraverso un’apertura completa di un’unità di Airy.

2. Riorganizza in tempo reale

La nostra tecnologia brevettata di riassegnazione dei pixel tramite linea di ritardo riallinea elettronicamente i segnali man mano che vengono acquisiti, consentendo una super-risoluzione multicolore rapida e simultanea con un carico di dati ridotto.

3. Mette in evidenza i minimi dettagli

L’elaborazione TruSight rivela dettagli fino a 80 nm in XY e 200 nm in Z, mentre l’ampia gamma dinamica del rivelatore SilVIR-RAY preserva le informazioni sia nei segnali luminosi che in quelli deboli.

Scoprite di più sul rivelatore SilVIR-RAY

Quantificazione e velocità

MAP2 (green) and Hoechst (blue) in a cortical organoid at DIV 45 with cell line KOLF2.1J.

MAP2 (verde) e Hoechst (blu) in un organoide corticale al DIV 45 con la linea cellulare KOLF2.1J. Campione per gentile concessione di: Declan J. Brennan, Nygaard Lab presso l’UBC.

Dati quantitativi attendibili

La reale capacità di risoluzione fotonica fornisce conteggi fotonici quantitativi che rimangono comparabili tra esperimenti, utenti e momenti temporali. Il monitor di potenza laser integrato nell’FV5000 mantiene condizioni di illuminazione identiche da una sessione all’altra. Quando i revisori chiedono se una differenza sia di natura biologica o sperimentale, i vostri conteggi fotonici quantitativi forniscono la risposta.

Quantificazione assoluta dei fotoni, condizioni identiche — ogni volta.

Jonathan Epp, PhD

«La gamma dinamica dei rivelatori ci ha permesso di ottenere immagini di una serie di marcatori diversi, cosa che in precedenza non eravamo in grado di fare senza scendere a compromessi riguardo a ciò che risultava sovraesposto o sottoesposto.»

Jonathan Epp, PhD
Dipartimento di Biologia Cellulare e Anatomia, Università di Calgary

Tecnologia di rilevamento di nuova generazione SilVIR™

Basata sul design brevettato da Evident del fotomoltiplicatore al silicio, la tecnologia SilVIR cattura ogni fotone con una sensibilità eccezionale e la gamma dinamica più ampia del settore. L’elettronica a basso rumore e un monitor di potenza laser integrato mantengono la stabilità dell’illuminazione e garantiscono risultati riproducibili e quantitativi, dai segnali deboli all’imaging dei tessuti profondi.

SilVIR detector technology. Histograms show discrete photon counts with quantifiable intensity and minimum background.

Aspettatevi immagini eccezionali a ogni livello di segnale. Segnali chiari, sia ad alta che a bassissima intensità, provenienti dallo stesso campione senza compromessi in termini di qualità. Gli istogrammi mostrano conteggi fotonici distinti con intensità quantificabile e rumore di fondo minimo.

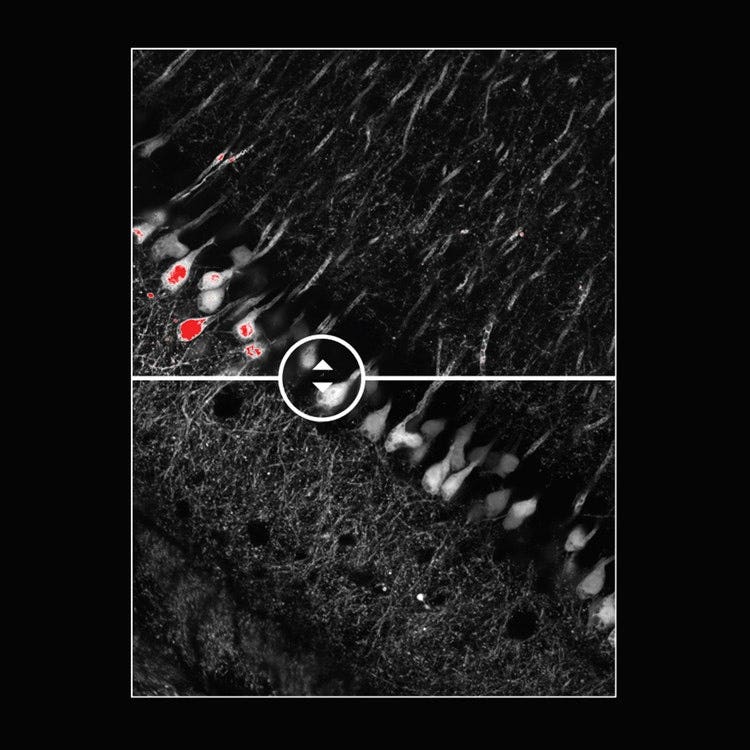

Comparison images showing image saturation from a GaAsP-PMT detector (in red) and the same image captured with the SilVIR detector (no saturation).

In alto: saturazione dell’immagine osservata con un rivelatore PMT GaAsP (in rosso). In basso: la stessa immagine acquisita con il rivelatore SilVIR (senza saturazione).

Dite addio alle immagini saturate

Grazie alla sua ampia gamma dinamica, il rivelatore SilVIR impedisce il clipping del segnale e riduce al minimo il tempo dedicato alla regolazione delle impostazioni. Ogni acquisizione fornisce dati validi e non saturi, pronti per la deconvoluzione, l’unione delle immagini o la separazione spettrale.

Dagli eventi a fotone singolo alla fluorescenza intensa, SilVIR registra l’intero spettro del segnale in un’unica acquisizione. L’elevata gamma dinamica preserva i dettagli più deboli, prevenendo al contempo la saturazione delle aree luminose, riducendo la necessità di nuove acquisizioni e garantendo un’analisi delle immagini coerente e quantitativa.

Scoprite di più sul rivelatore SilVIR

Legga il white paper

Velocità senza compromessi in termini di rumore

Stitched mouse brain slice cleared with SeeDB2.

Sezione di cervello di topo unita, chiarificata con SeeDB2. L’EYFP è espresso nei neuroni piramidali dello strato corticale 5 nei topi transgenici Thy1-YFP-H; l’acquisizione è stata effettuata con un obiettivo LUPLAPO25XO e uno scanner risonante. Campione per gentile concessione dei dottori Satoshi Fujimoto e Takeshi Imai, Scuola di Specializzazione in Scienze Mediche, Università di Kyushu.

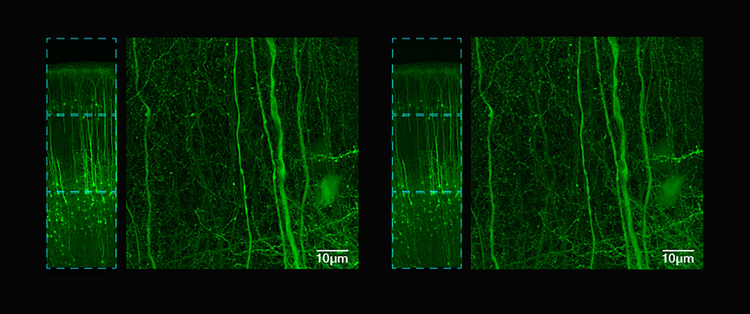

Comparison images showing images captured with the FV5000’s galvo (left) and resonant (right) scanners, highlighting that you can acquire up to nine times faster than galvo with the same stunning clarity.

Acquisisca immagini fino a nove volte più velocemente rispetto al galvo, con la stessa straordinaria nitidezza. A sinistra: 43,5 minuti con Z-stack galvo a 2K (scansione galvo senza accumulo). A destra: 4,6 minuti con Z-stack risonante a 2K (scansione risonante con accumulo 4x). Cervello di topo sottoposto a clearing con SeeDB2. L’EYFP è espresso nei neuroni piramidali dello strato corticale 5 in Thy1-YFP-H. Campione per gentile concessione dei dottori Satoshi Fujimoto e Takeshi Imai, Scuola di Specializzazione in Scienze Mediche, Università di Kyushu.

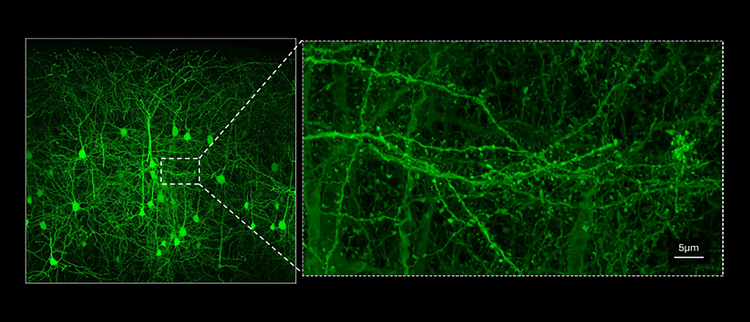

Unmatched dynamic range combined with effortless Nyquist, big picture, and fine details. Galvo 8192 × 8192, zoom 0.9x, 0.8 a.u., LUPLAPO25XO objective lens, Ypet: 514 / 530-570, Z: 60-150 µm, Z step: 0.82 µm, MIP.

Una gamma dinamica senza pari, unita a immagini Nyquist di grande facilità, visione d’insieme e dettagli precisi. Galvo 8192 × 8192, zoom 0,9x, 0,8 a.u., obiettivo LUPLAPO25XO, Ypet: 514 / 530-570, Z: 60-150 µm, passo Z: 0,82 µm, MIP. Sezione di cervello di topo sottoposta a clearing con SeeDB2. YPet è espresso nei neuroni piramidali dello strato 2/3 (elettroporazione in utero). Campione per gentile concessione dei dottori Satoshi Fujimoto e Takeshi Imai, Scuola di Specializzazione in Scienze Mediche, Università di Kyushu.

Acquisizione di risposte rapide

Grazie all’elevato rapporto segnale-rumore (SNR) del rilevatore SilVIR, è sufficiente un minimo di media o accumulo delle immagini per ottenere risultati di alta qualità.

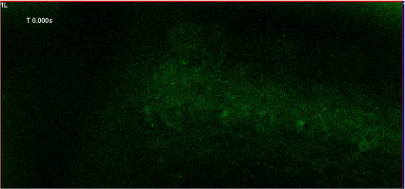

Immagini in tempo reale di una sezione acuta del bulbo olfattivo che esprime GCaMP6f, chiarificata con SeeDB-Live. Immagine acquisita con un obiettivo LUPLAPO25XS a una profondità di 70 µm dalla superficie. Campione per gentile concessione dei dottori Shigenori Inagaki e Takeshi Imai, Scuola di Specializzazione in Scienze Mediche, Università di Kyushu.

https://adobeassets.evidentscientific.com/content/dam/mis/fv5000/videos/product-page/70um-depth.mp4

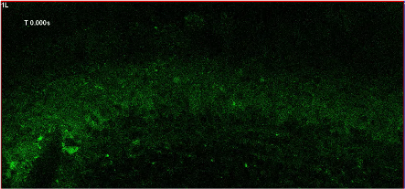

Immagini in tempo reale di una sezione acuta del bulbo olfattivo che esprime GCaMP6f, trattata con SeeDB-Live. Immagine acquisita con un obiettivo LUPLAPO25XS a una profondità di 120 µm dalla superficie. Campione per gentile concessione dei dottori Shigenori Inagaki e Takeshi Imai, Scuola di Specializzazione in Scienze Mediche, Università di Kyushu

https://adobeassets.evidentscientific.com/content/dam/mis/fv5000/videos/product-page/120um-depth.mp4

Immagini in tempo reale di una sezione acuta del bulbo olfattivo che esprime GCaMP6f, trattata con SeeDB-Live. Immagine acquisita con un obiettivo LUPLAPO25XS a una profondità di 200 µm dalla superficie. Campione per gentile concessione dei dottori Shigenori Inagaki e Takeshi Imai, Scuola di Specializzazione in Scienze Mediche, Università di Kyushu.

https://adobeassets.evidentscientific.com/content/dam/mis/fv5000/videos/product-page/200um-depth.mp4

Biologia in movimento, dalle cellule agli embrioni

Osservate la biologia in movimento, nei minimi dettagli. Dal FRAP all’ablazione, il rilevamento quantitativo SilVIR e la scansione rapida consentono di acquisire segnali deboli con una media minima, garantendo un elevato rapporto segnale-rumore (SNR) a frequenze di fotogrammi in tempo reale.

Nei campioni viventi, una stimolazione precisa consente di indurre perturbazioni ripetibili e mirate, consentendo di monitorare nel tempo i processi di riparazione, migrazione e segnalazione. Un ampio intervallo dinamico lineare contribuisce a prevenire la saturazione, garantendo che i dati time-lapse siano pronti per l’analisi.

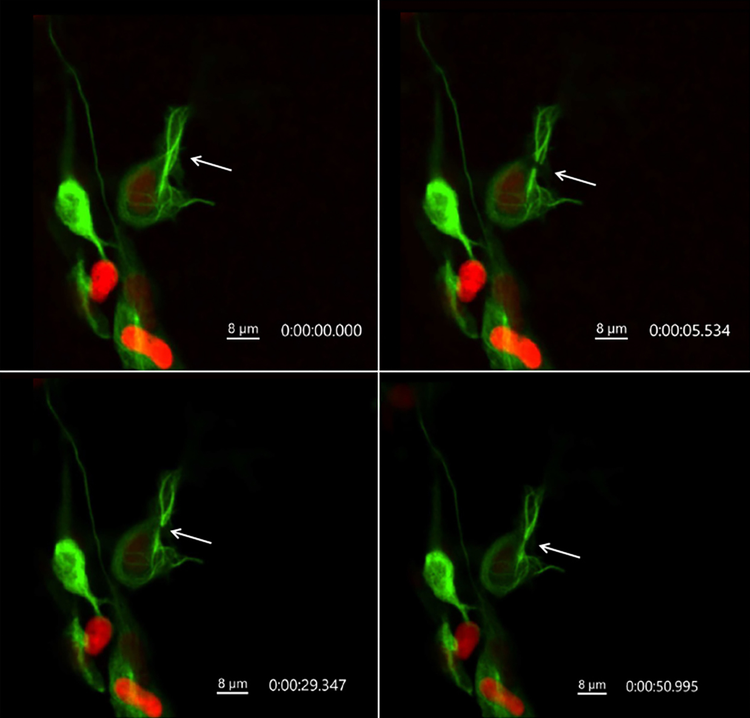

Time-lapse sequence in a living zebrafish embryo.

Sequenza time-lapse in un embrione di zebrafish vivo che mostra la risposta riparativa a seguito dell’ablazione multifotonica localizzata dei microtubuli (in verde). Campione per gentile concessione della dott.ssa Soraya Villaseca, Dipartimento di Fisiologia, Sviluppo e Neuroscienze, Università di Cambridge.

Soraya Villaseca, PhD.

«Per quanto riguarda la qualità delle immagini, non ho mai visto nulla di simile prima d’ora.»

Soraya Villaseca, PhD
Dipartimento di Fisiologia, Sviluppo e Neuroscienze, Università di Cambridg

Semplicità senza pari

Semplicità end-to-end con il software FLUOVIEW Smart™

Ispirato dai ricercatori reali che affrontano le sfide della scienza, l’FV5000 sta trasformando l’imaging confocale, rendendolo più intelligente e veloce.

  • La funzione Smart Sample Search individua rapidamente il campione nelle coordinate XY e Z
  • La funzione «Smart Auto Laser Power Adjustment» utilizza l’intelligenza artificiale per ottimizzare il rapporto segnale-rumore a qualsiasi impostazione di potenza
  • L’interfaccia intuitiva consente di acquisire immagini multidimensionali complesse con pochi clic

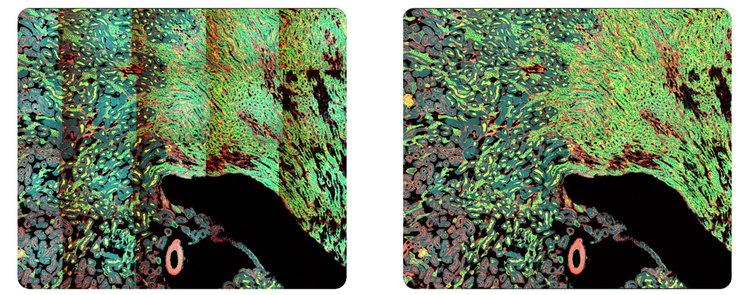

  • La correzione intelligente delle ombreggiature crea automaticamente immagini unite senza soluzione di continuità e di alta qualità

Nota: FLUOVIEW Smart è disponibile con le configurazioni invertite dell’FV5000. FLUOVIEW Smart non è compatibile con le configurazioni a portale, verticali o MPE

Scoprite come Evident sta rivoluzionando la microscopia confocale grazie ai flussi di lavoro intuitivi e potenziati dall’intelligenza artificiale di FLUOVIEW Smart.

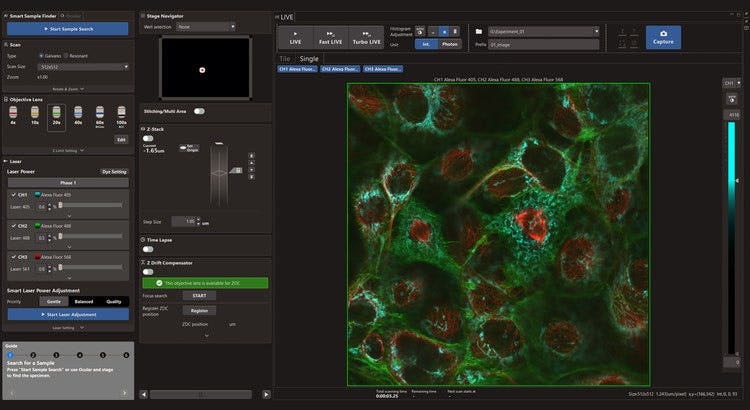

FLUOVIEW Smart software interface.

Semplicità intelligente in azione

Regolazione automatica del collare di correzione

La tecnologia TruResolution™ integrata nell’FV5000 semplifica una delle operazioni di allineamento più noiose della microscopia: la regolazione del collare dell’obiettivo. Con un solo clic, il sistema individua automaticamente la posizione ottimale del collare per il vostro campione, eliminando la necessità di procedere manualmente per tentativi.

Per i campioni spessi, TruResolution regola dinamicamente il collare durante le scansioni XYZ per mantenere una nitidezza dell’immagine costante nell’intero volume. Compatibile con numerosi obiettivi standard, garantisce una nitidezza uniforme su campioni e condizioni di imaging diversi.

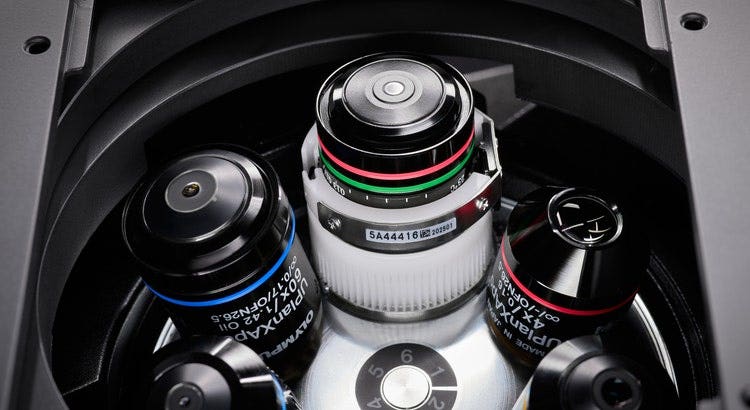

TruResolution automated correction collar.

La tecnologia TruResolution automatizza la regolazione del collare di correzione. Ottimizza le impostazioni dell’obiettivo per ridurre al minimo le aberrazioni sferiche dovute al vetrino coprioggetto e all’eterogeneità del campione in profondità, garantendo un’ampia compatibilità con gli obiettivi.

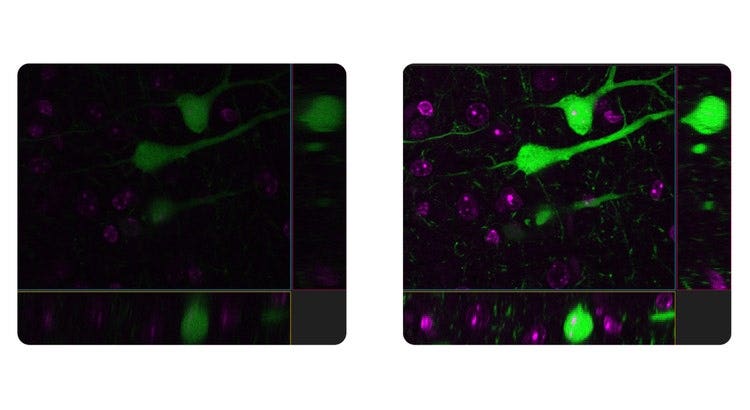

Comparison images without the TruResolution auto correction collar (left) and with the collar (right).

A sinistra: senza collare di correzione automatico. A destra: con collare di correzione automatico. La regolazione automatica del collare di correzione garantisce immagini più nitide e dettagliate.

Segmentazione delle immagini basata sul deep learning

Superare le soglie convenzionali

La tradizionale definizione di soglie basata sull’intensità può risultare lenta, incoerente e altamente sensibile alle condizioni del campione.

La segmentazione delle immagini con TruAI utilizza il deep learning per riconoscere modelli sottili e segnali deboli che i metodi convenzionali non rilevano, consentendo una segmentazione accurata e riproducibile di strutture debolmente marcate e tessuti complessi.

Distinguete chiaramente le cellule e trovate rapidamente le risposte.

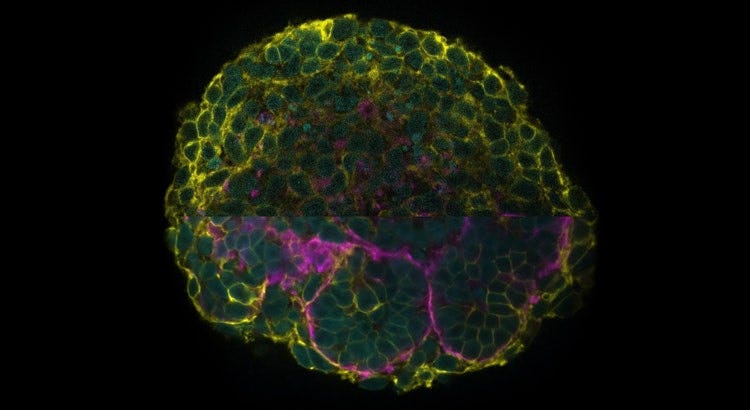

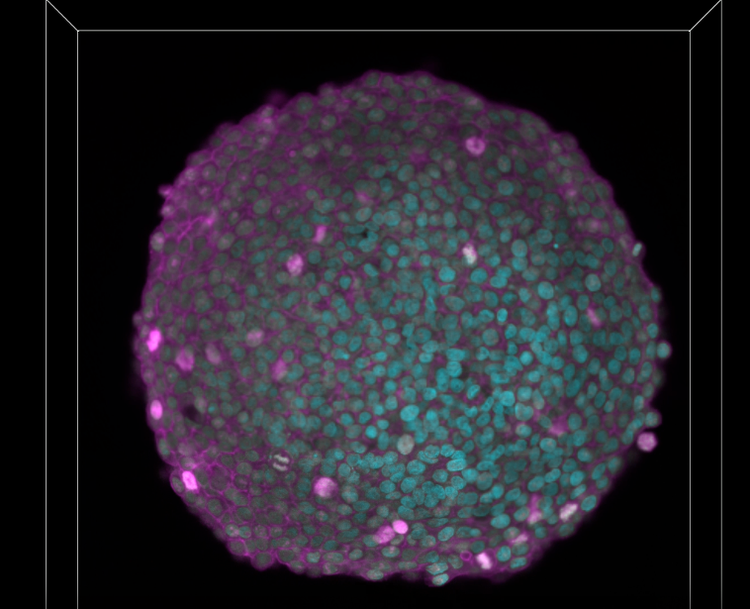

Spheroid imaging and analysis with TruAI. Left: Without TruAI. Right: With TruAI.

Acquisizione e analisi di immagini di sferoidi con TruAI. A sinistra: senza TruAI. A destra: con TruAI. TruAI segmenta e classifica le cellule (immagini a destra), anche a profondità di penetrazione elevate, quando il segnale DAPI dei nuclei si indebolisce a causa della diffusione.

Affidabilità e flessibilità

Progettato per garantire precisione a lungo termine, costruito per durare nel tempo

L’FV5000 è progettato per garantire precisione e adattabilità a lungo termine, offrendo l’affidabilità e la flessibilità richieste dalla Sua attività scientifica. Configuri il Suo sistema in base alle esigenze attuali e lo espanda senza difficoltà man mano che la Sua ricerca evolve.

Aggiunga rilevatori, telecamere o laser man mano che i flussi di lavoro si evolvono, oppure passi all’imaging multifotonico con il modulo MPE, che consente l’acquisizione monofotonica e multifotonica, nonché la generazione di seconda e terza armonica. Hardware e software intelligenti monitorano e ottimizzano costantemente le prestazioni di imaging, garantendo risultati coerenti e riproducibili. E grazie alla rete globale di assistenza e supporto di Evident, ogni sistema è progettato per offrire fiducia e operatività durature.

Progettato per la riproducibilità

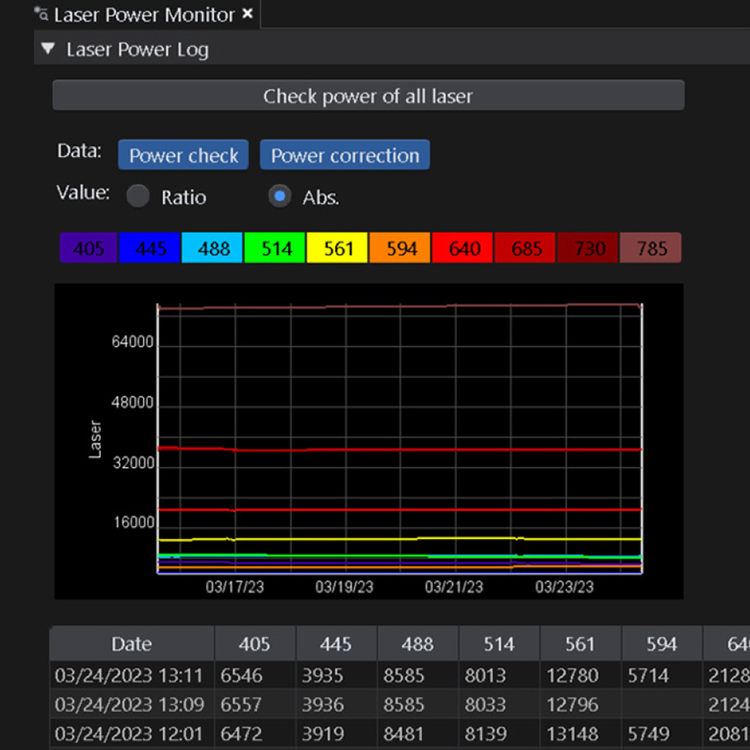

L’FV5000 mantiene la precisione di misurazione grazie al monitoraggio attivo del sistema. Il Laser Power Monitor (LPM) garantisce un’emissione laser costante tra una sessione e l’altra, consentendo a diversi utenti di acquisire immagini in condizioni identiche, anche a distanza di giorni o settimane. Questa stabilità supporta la riproducibilità richiesta per studi quantitativi e longitudinali.

Per salvaguardare ulteriormente le prestazioni, il Microscope Performance Monitor (MPM) valuta automaticamente la sensibilità del sistema e l’uniformità dell’imaging. Rileva tempestivamente eventuali deviazioni, aiutando i ricercatori a mantenere la fiducia nei propri risultati e garantendo che ogni set di dati rifletta le reali condizioni sperimentali.

Legga il white paper

The FV5000 microscope’s Laser Power Monitor.

Più colori e più informazioni

Acquisite più colori ed estraete maggiori informazioni da ogni immagine grazie alle capacità di multiplexing potenziate dell’FV5000. La tecnologia TruSpectral™ aggiornata, in combinazione con il rilevatore SilVIR ad alta sensibilità, consente l’acquisizione simultanea di un massimo di sei canali, configurabili con una selezione di rilevatori a banda larga e a spostamento verso il rosso per adattarsi a una gamma più ampia di fluorocromi.

Questa configurazione supporta una progettazione sperimentale flessibile, contribuendo a ridurre l’autofluorescenza e il fotodanno durante l’imaging di cellule vive. I combinatori laser modulari consentono l’integrazione di un massimo di 10 linee laser, con lunghezze d’onda comprese tra 405 e 785 nm, per operare in parallelo.

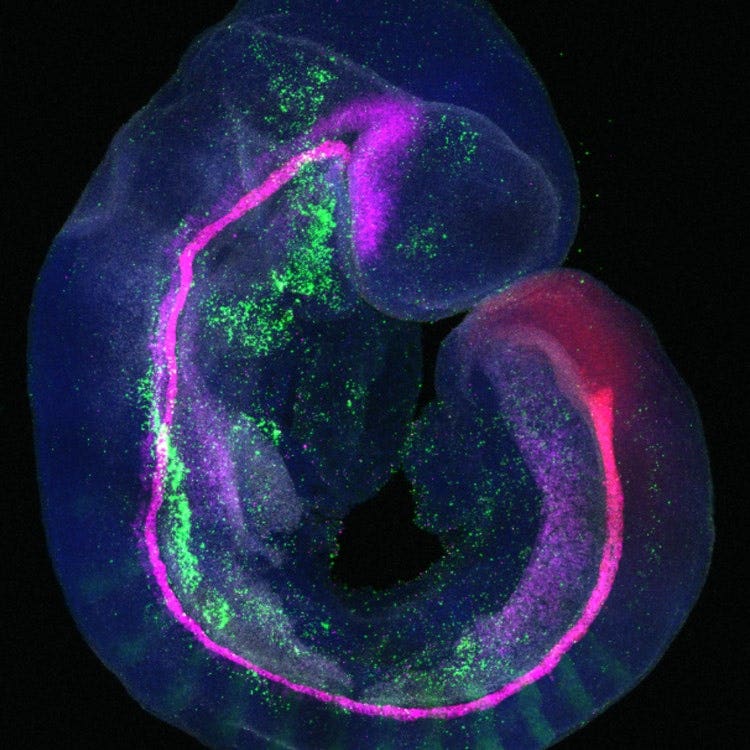

High-resolution five-channel confocal image of an embryo

Immagine confocale ad alta risoluzione a cinque canali di un embrione, acquisita utilizzando DAPI e Alexa Fluor 488, 568, 647 e 750, che rivela strutture dettagliate in diversi spettri di fluorescenza.

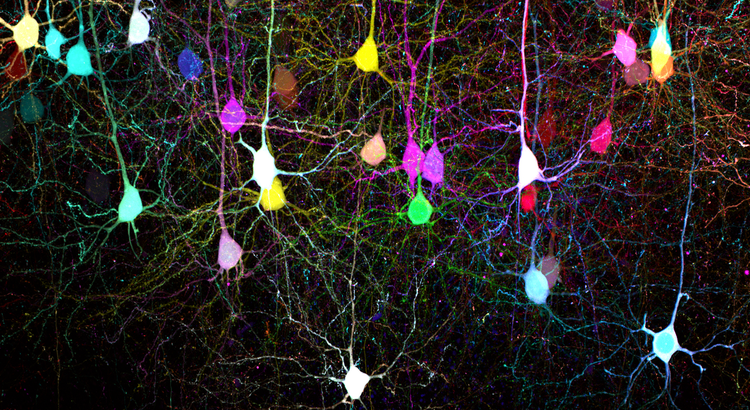

Mouse brain slice expressing 7-color Tetbow cleared with SeeDB2.

Sezione di cervello di topo che esprime Tetbow a 7 colori, sottoposta a trattamento di decolorazione con SeeDB2 (elettroporazione in utero). Campione per gentile concessione dei dottori Satoshi Fujimoto e Takeshi Imai, Scuola di Specializzazione in Scienze Mediche, Università di Kyushu.

Configurazioni

Costruito per oggi. Progettato per il futuro

L’FV5000 è progettato per crescere insieme alla vostra ricerca scientifica. Il nostro rivelatore SilVIR-RAY di nuova generazione è un aggiornamento modulare da 1 a 4 canali e funge anche da rivelatore confocale standard quando non è richiesta la super-risoluzione. Lo stesso vantaggio offerto dal rivelatore SilVIR che potenzia il vostro lavoro di super-risoluzione potenzia ogni esperimento confocale e multifotonico sulla piattaforma.

Espandetevi quando la vostra ricerca lo richiede

Aggiungete rivelatori, telecamere o laser man mano che i flussi di lavoro si evolvono, oppure passate all’imaging multifotonico con il modulo MPE, che consente l’acquisizione di fotoni singoli e multipli, nonché la generazione di seconde e terze armoniche.

La piattaforma FV5000 supporta una gamma completa di configurazioni adatte alla Sua ricerca, dai sistemi invertiti IX85 per l’imaging ad alta velocità di cellule vive e i telai verticali per l’imaging generale o l’elettrofisiologia, fino alle configurazioni a portale per campioni di grandi dimensioni o dalla forma irregolare. Per l’imaging in profondità, la configurazione MPE consente studi su piccoli animali e tessuti spessi, compresi i design con telaio di grandi dimensioni e quelli ottimizzati per organoidi 3D. Le modalità confocale e multifotonica possono essere combinate in un unico sistema, offrendo ai ricercatori una versatilità senza pari all’interno di un’unica piattaforma.

Confocale

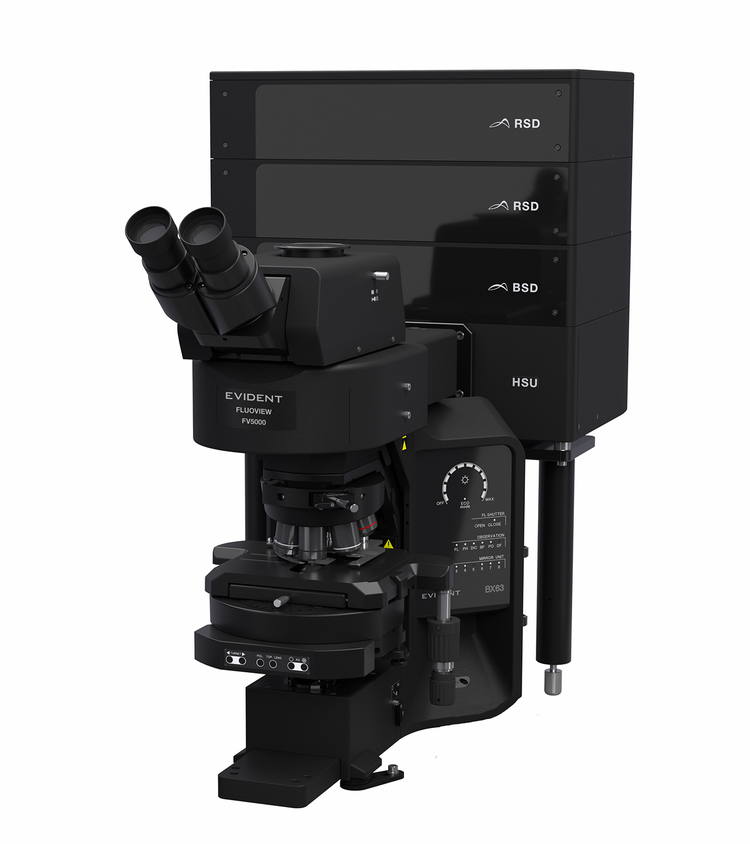

Sistema a montatura verticale

Per l’imaging di campioni su vetrini

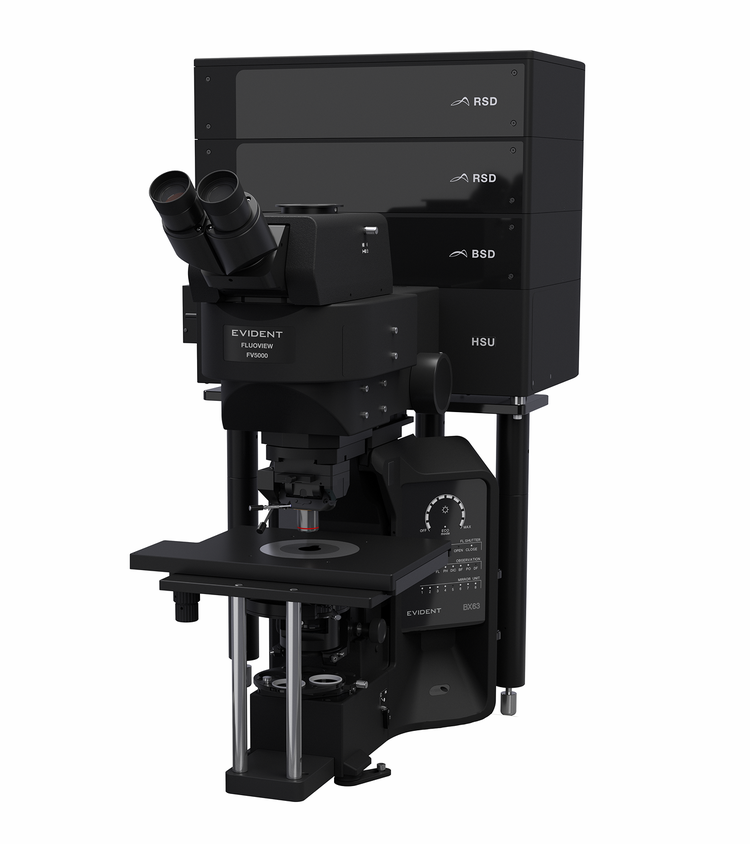

Sistema verticale

Per l’elettrofisiologia

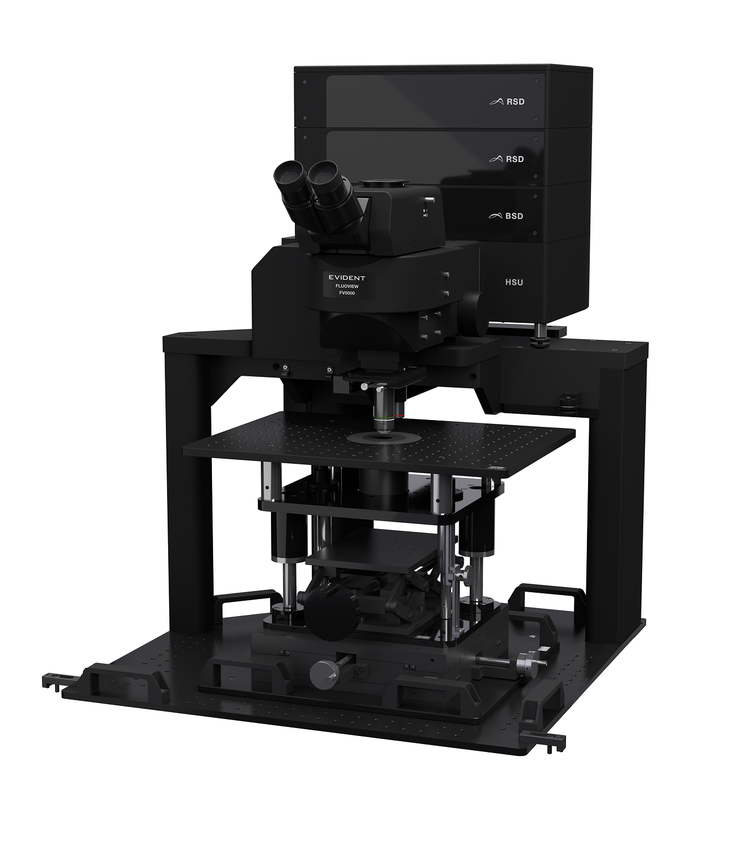

Sistema a portale

Per l’osservazione in vivo che richiede il massimo spazio

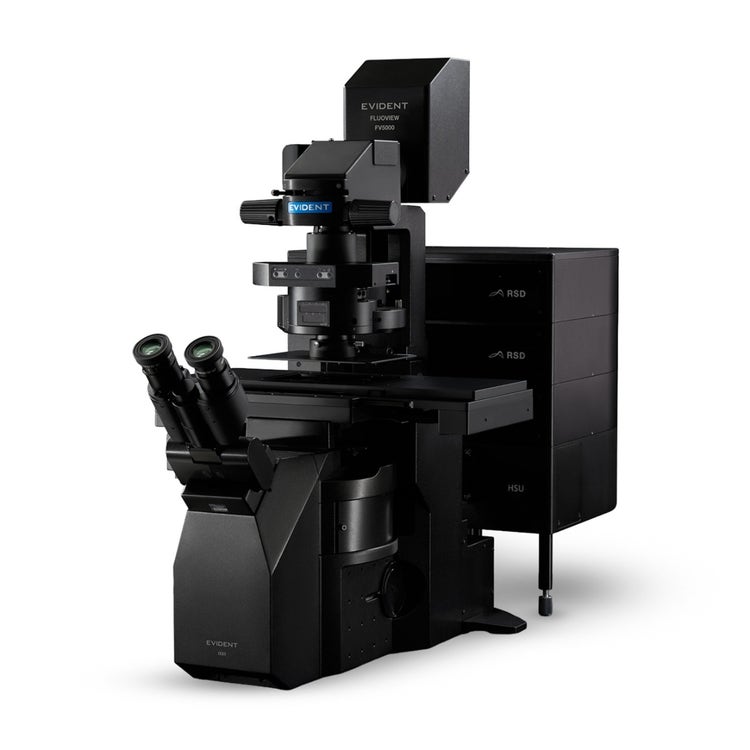

Sistema invertito

Per l’osservazione di colture tissutali, colture 3D e colture cellulari (sferoidi)

Multifotonico

Sistema verticale

Un'ampia corsa di messa a fuoco consente di trattare una vasta gamma di campioni, dalle sezioni di tessuto ai topi vivi e ad altri piccoli animali.

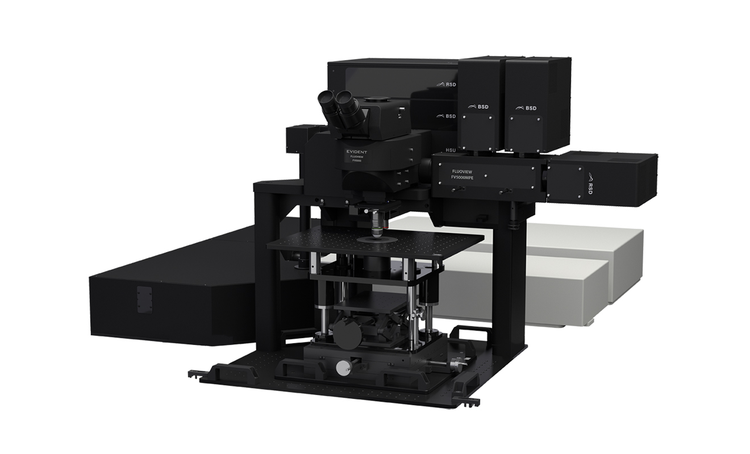

Sistema a portale

Il telaio garantisce un ampio spazio di lavoro sotto l’obiettivo, facilitando il posizionamento delle apparecchiature sperimentali.

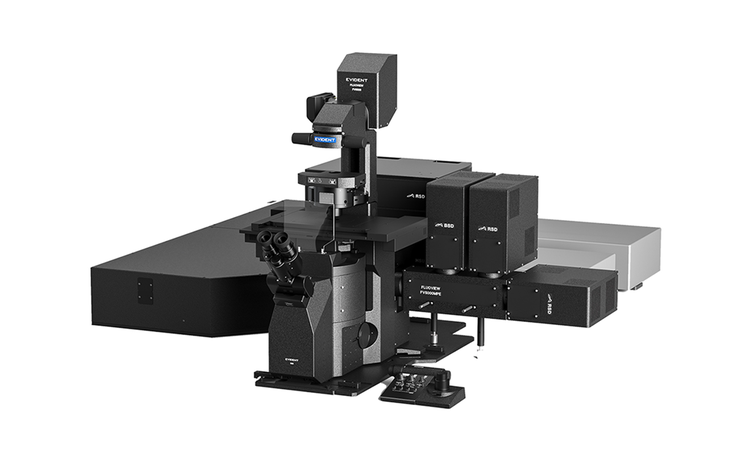

Sistema invertito

Il telaio consente l’osservazione di colture tridimensionali e di cluster multicellulari difficili da visualizzare utilizzando un telaio in posizione verticale.

Scoprite di più sul modello FV5000MPE per applicazioni multifotoniche.

Obiettivi per l'imaging di livello mondiale

Oltre ai nostri pluripremiati obiettivi della linea X Line™, Evident offre una vasta gamma di obiettivi della linea A Line™ in grado di soddisfare qualsiasi esigenza di ricerca, consentendo al vostro sistema confocale di raggiungere prestazioni ancora più elevate.

Utilizzi il nostro Strumento di ricerca obiettivi per individuare l’obiettivo ideale per la Sua applicazione.

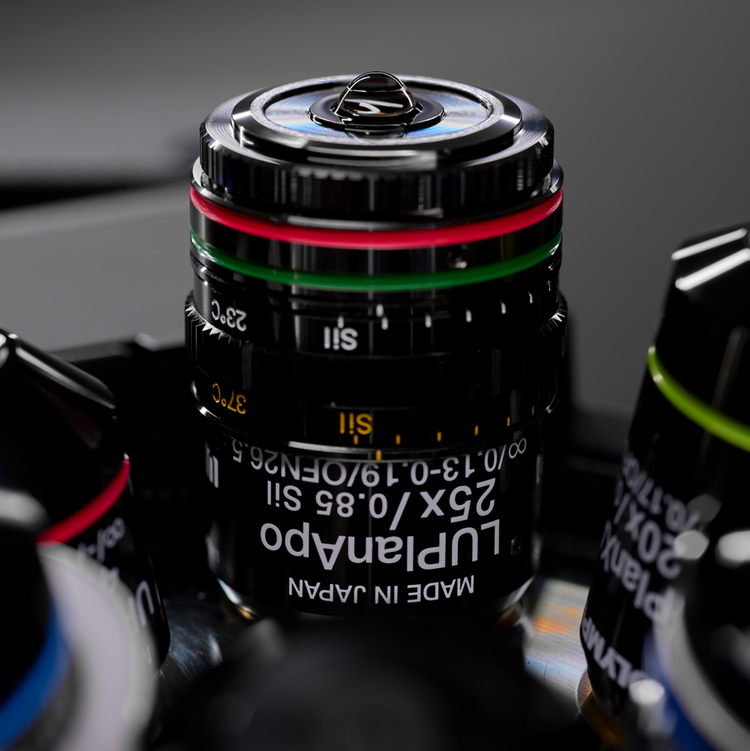

Evident’s silicone gel pad objective lens

“L’obiettivo per gel è in assoluto il mio preferito. La qualità dell’immagine, la velocità di acquisizione e anche la sensibilità mi hanno davvero impressionato.”

Emma Steijvers, MSc, MPhil
AROS Lab, Dipartimento di Fisiologia, Sviluppo e Neuroscienze, Università di Cambridge

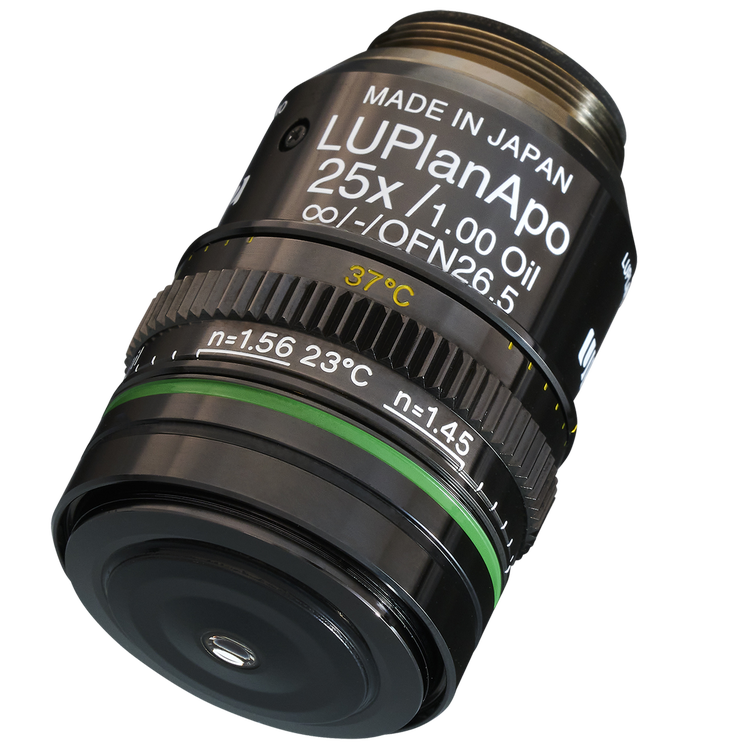

Nuovo obiettivo a immersione in olio

Il nostro nuovo obiettivo a immersione in olio con WD esteso consente di osservare i dettagli nelle profondità dei campioni decapitati.

  • 25X / NA 1,0
  • Distanza di lavoro: 1 mm
  • Immersione: olio
  • Copertura di campioni ad alto indice di rifrazione: 1,45–1,56 (Rapiclear, BABB, ecc.)
  • Correzione dell’aberrazione cromatica APO
oil immersion objective.

Embrione di topo intero sottoposto a chiarificazione con cinnamato di etile, marcato con Alexa Fluor 405, 488 e 568. Immagine acquisita in modalità confocale (170 riquadri in XY, 700 micron di profondità) con un obiettivo a immersione in olio 25X (WD 1 mm). Campione per gentile concessione della dott.ssa Emma Siragher, Hanna Group, Dipartimento di Fisiologia, Sviluppo e Neuroscienze, Università di Cambridge.

Scientists performing high-end life science research.

All’avanguardia nella ricerca sull’imaging di alto livello

L’FV5000 combina l’ingegneria di precisione con l’automazione intelligente per fornire risultati affidabili e riproducibili a ogni utente, dalle strutture centrali ai singoli ricercatori.

  • Strutture centrali: stabilità a lungo termine grazie ai rivelatori SilVIR, alla calibrazione automatizzata e a un design modulare e orientato al futuro che riduce al minimo i tempi di inattività e semplifica la gestione.
  • Ricercatori di spicco: dati quantitativi di qualità pubblicabile grazie al rilevamento a livello di fotone e a flussi di lavoro automatizzati che accelerano la scoperta.
  • Utenti individuali: funzionamento intuitivo, configurazione rapida e monitoraggio integrato delle prestazioni garantiscono un’imaging affidabile sin dal primo giorno.

Assistenza

Assistenza e servizio su cui potete contare

Quando si tratta di proteggere il Suo investimento e l’integrità della Sua ricerca, le Sue esigenze vengono prima di tutto. Sosteniamo i nostri prodotti con l’impegno a fornire un servizio tempestivo e un’assistenza tecnica per aiutarLa a raggiungere i Suoi obiettivi.

Disponibili in tre comodi livelli — Manutenzione, Protezione e Performance Plus — i nostri Piani di Assistenza FV5000* includono un’assistenza prioritaria per ridurre al minimo i tempi di inattività, una manutenzione programmata regolare per mantenere le vostre apparecchiature in condizioni ottimali, costi di riparazione prevedibili per eliminare le spese impreviste e soluzioni dirette ed efficienti quando ne avete più bisogno.

*Potrebbero esserci variazioni regionali nell’offerta dei servizi

Evident service and support for microscopy and imaging solutions

Piani di assistenza FV5000

Manutenzione
Protezione
Performance Plus
Assistenza remota prioritaria
✓
✓
✓
Manutenzione preventiva
✓
✓
✓
Copertura delle riparazioni (ricambi, manodopera, spese di trasferta)
Sconto del 10%
✓
✓
Risposta rapida in loco
-
-
✓

Specifiche tecniche

Specifiche combinate FV5000 / FV5000MPE

SPECIFICATIONS FV5000 / FV5000MPE FV5000-RS / FV5000MPE-RS
Scanner Scanner a galvanometro da 64 × 64 a 8192 × 8192 pixel, da 0,2 µs/pixel a 1000 µs/pixel
Scanner risonante N.D. 512 × 512 pixel, 1024 × 1024 pixel, 2048 × 2048 pixel
Numero di campi 20

Rivelatore spettrale per confocale

(SilVIR-B e SilVIR-R)

Rivelatore Rilevatore SilVIR (SiPM raffreddato, tipo a banda larga; SilVIR-B/tipo redshift; SilVIR-R)
Numero massimo di canali Sei canali1
Metodo spettrale VPH, intervallo di lunghezze d'onda rilevabili: 400–900 nm

Rivelatore a super-risoluzione per confocale

(SilVIR-RAY)

Rivelatore Rivelatore SilVIR-RAY (SiPM raffreddato basato su array)
Numero massimo di canali Quattro canali1
Risoluzione spaziale

120 nm in senso laterale, 300 nm in senso assiale con l’algoritmo TruSight SR2

80 nm in senso laterale3 , 200 nm in senso assiale4 con deconvoluzione TruSight

Laser a onda continua (CW) per la microscopia confocale Laser VIS 405 nm, 445 nm, 488 nm, 514 nm, 561 nm, 594 nm, 640 nm
Laser NIR 685 nm, 730 nm, 785 nm
Monitor di potenza laser Integrato
Immagine Conteggio dei fotoni ad alta gamma dinamica (1 G cps), 16 bit
Specifiche tecniche del modello M PE
FV5000MPE/FV5000MPE-RS

Rivelatore non sottoposto a scansione

(SilVIR-B e SilVIR-R)

Rivelatore Rilevatore SilVIR (SiPM raffreddato, tipo a banda larga; SilVIR-B/tipo redshift; SilVIR-R)
Numero massimo di canali Sei canali1
Laser a impulsi IR Laser sintonizzabile

Sistema a laser singolo, sistema a doppia linea laser, sistema a due laser

Lunghezza d’onda di eccitazione: 690–1300 nm

Allineamento automatico a quattro assi, espansore di fascio automatico

Laser a fibra con pigtail a lunghezza d’onda singola 920 nm, 1064 nm

1 Potrebbero essere applicate restrizioni relative alle combinazioni. Si prega di contattare il proprio rappresentante Evident locale per ulteriori dettagli.
2 Valore di progetto basato sull’FWHM previsto per microsfere da 23 nm a 488 nm.
3 FWHM laterale misurato di microsfere da 23 nm a 488 nm.
4 FWHM assiale misurato di microsfere da 100 nm a 488 nm.

Risorse

Note applicative

Come fare

Documenti tecnici

Approfondimenti su I

Video

Risorse sul prodotto
