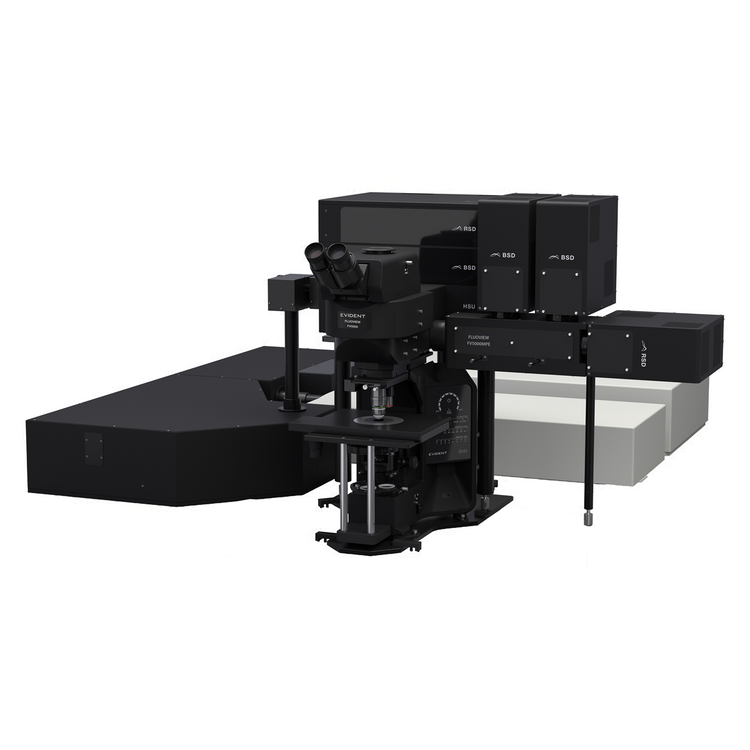

Microscopio a scansione laser multifotonico FLUOVIEW FV5000MPE

Scoprite una nitidezza eccezionale ben al di sotto della superficie con il microscopio a scansione laser multifotonico FLUOVIEW™ FV5000MPE. Combinando l’ottica avanzata di Evident con la scansione ad alta velocità e il rilevamento efficiente dei fotoni, l’FV5000MPE è progettato per l’imaging preciso e coerente dei tessuti profondi e l’osservazione di cellule vive.

I rivoluzionari rivelatori SilVIR™ consentono un conteggio sensibile dei fotoni per l’acquisizione di dati quantitativi, mentre gli scanner risonanti 2K e galvo 8K catturano in tempo reale processi biologici rapidi e dinamici. I percorsi di eccitazione ottimizzati e la compensazione della dispersione massimizzano la profondità di penetrazione con un fotodanno minimo, preservando l’integrità del campione durante sessioni di imaging prolungate. Se configurata con l’imaging confocale, la piattaforma può inoltre estendersi dall’imaging multifotonico in profondità all’imaging a super-risoluzione grazie al rilevatore SilVIR-RAY™.

Progettato per garantire stabilità e precisione, l’FV5000MPE supporta la ricerca nel campo delle scienze della vita, dagli studi in vivo a lungo termine alle ricostruzioni 3D ad alta risoluzione, rendendo l’imaging in profondità più semplice, veloce e riproducibile che mai.

  • Product Availability: Questo prodotto sostituisce i modelli FV4000MPE, FVMPE-RS e i sistemi precedenti della serie FV.
  • Product Status: Solo per uso di ricerca. Non destinato all’uso in procedure diagnostiche.

Microscopio a scansione laser multifotonico FLUOVIEW FV5000MPE

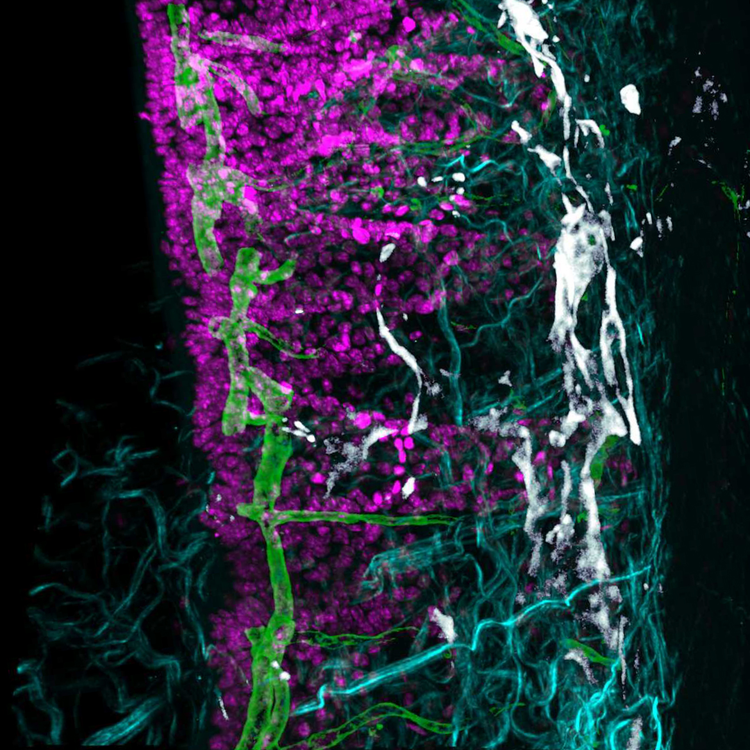

Four-channel multiphoton dataset of cleared mouse intestine.

Imaging volumetrico risonante 2K x 2K L'elevato rapporto segnale-rumore del rilevatore SilVIR consente di ottenere risultati di alta qualità con un calcolo minimo della media. Set di dati multifotonico a quattro canali dell'intestino di topo chiarificato (RapiClear 1.52) acquisito con eccitazione simultanea a tre lunghezze d'onda a 850, 920 e 1040 nm. Ciano: collagene SHG (eccitazione a 850 nm; rilevato a 410-455 nm). Verde: vasi sanguigni, Alexa Fluor 488 (920 nm; 495–540 nm). Magenta: nuclei, SYTOX Orange (1040 nm; 575-645 nm). Bianco: vasi linfatici, Alexa Fluor 647 anti-LYVE1 (1040 nm; 660-750 nm). Esempio per gentile concessione di SunJin Lab Co., Taiwan.

Scoperte più approfondite e multifotone avanzato

L'FV5000MPE consente l'imaging quantitativo in profondità all'interno di campioni spessi e diffusivi, combinando rivelatori SilVIR, deconvoluzione TruSight™ e riduzione del rumore TruAI per un eccezionale rapporto segnale-rumore e chiarezza. Gli obiettivi ottimizzati MPE, il collare di correzione automatica TruResolution e l'allineamento laser IR automatizzato mantengono una messa a fuoco nitida in tutto il volume di imaging.

Il sistema laser compatto con accoppiamento a fibra offre una soluzione economica e facilmente installabile per l’imaging multifotonico di routine e un’installazione rapida. Per applicazioni avanzate, la configurazione laser MPE completamente sintonizzabile offre ampia flessibilità di eccitazione e controllo preciso della lunghezza d'onda per esperimenti impegnativi.

L'eccitazione laser MPE simultanea su una, due o tre linee garantisce chiarezza e riproducibilità a profondità di diversi millimetri.

Dalle configurazioni MPE compatte a quelle avanzate

Imaging multifotonico facilitato

Il sistema FV5000MPE affronta alcune delle principali sfide associate all’eccitazione multifotonica (MPE) — i costosi laser IR pulsati sintonizzabili tradizionali e le rigide condizioni ambientali — grazie a una nuova generazione di laser IR a lunghezza d’onda singola con terminale in fibra, compatti e , che sono convenienti, facili da gestire e progettati per rendere l’MPE accessibile a una più ampia gamma di utenti.

Soluzioni laser a infrarossi sintonizzabili per studi multifotonici avanzati

Per applicazioni più avanzate, l’FV5000MPE supporta i più recenti laser pulsati a infrarossi sintonizzabili per l’imaging multifotonico profondo nell’intervallo 680–1300 nm. Questi laser IR offrono due linee di emissione—una sintonizzabile e una fissa a 1040/1045 nm—per l'eccitazione ottimale di fluorofori nella regione del lontano rosso.

Human kidney organoid.

Organoide renale umano. Acquisito con laser IR con fibra terminale a lunghezza d’onda singola a 920 nm e 1064 nm per l’imaging multifotonico simultaneo a 3 canali con un obiettivo LUPLAPO25XO. Campione per gentile concessione del dott. Robert Turnbull e della prof.ssa Katja Röper, Dipartimento di Fisiologia, Sviluppo e Neuroscienze, Università di Cambridge.

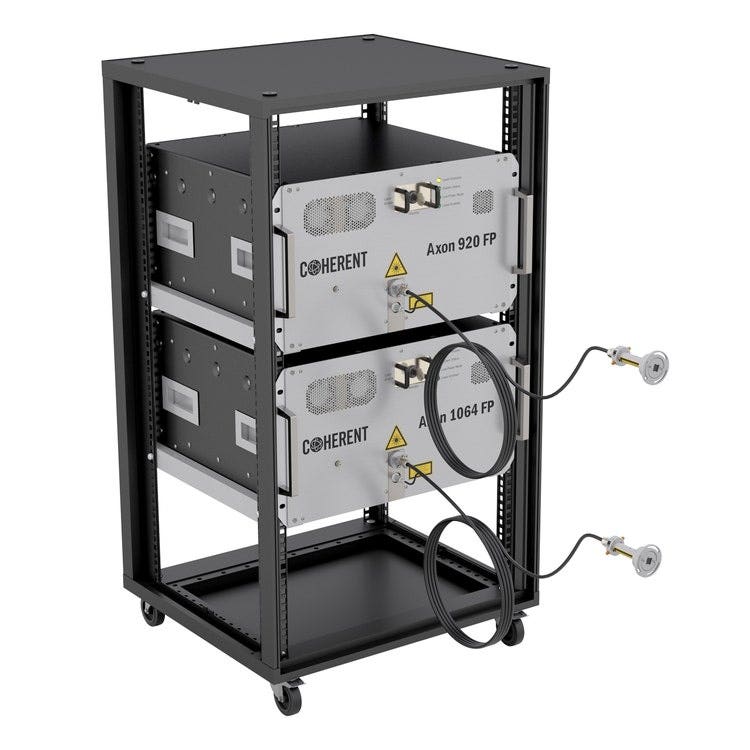

Axon FP lasers at 920 nm and 1064 nm installed in a 19-inch rack.

Laser Axon FP a 920 nm e 1064 nm installati in un rack da 19 pollici.

Single-wavelength fiber-pigtailed laser (Axon FP).

Laser a lunghezza d'onda singola con uscita in fibra (Axon FP).

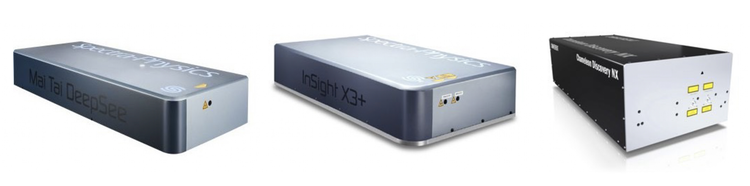

Tunable infrared pulsed lasers for deep multiphoton imaging.

Soluzioni laser a infrarossi sintonizzabili per studi multifotonici avanzati di Spectra-Physics e Coherent.

Più colori e più informazioni

Acquisizione di un maggior numero di colori e di informazioni in una singola immagine grazie alle avanzate funzionalità di multiplexing dell'FV5000MPE. L'FV5000MPE permette di acquisire simultaneamente immagini multicolori su un massimo di sei canali, per acquisire più informazioni in meno tempo. È possibile sfruttare al massimo l'elevata sensibilità del rilevatore SilVIR per produrre rapidamente immagini straordinarie in profondità.

Maggiori informazioni su SilVIR

Leggi il White Paper

Human iPSC-derived kidney organoids with membrane-GFP.

Organoidi renali derivati da iPSC umane con membrana GFP. Immagine acquisita con laser IR accoppiati in fibra a lunghezza d'onda singola a 920 nm e 1064 nm per imaging multifotonico simultaneo su 3 canali a imaging risonante 2K. Campione per gentile concessione di: Dott. Robert Turnbull e Prof.ssa Katja Röper, Dipartimento di Fisiologia, Sviluppo e Neuroscienze, Università di Cambridge.

Prestazioni ottimizzate

Prestazioni e risultati ottimizzati

Allineamento laser automatico

Il sistema di allineamento laser automatico a quattro assi dell’FV5000MPE semplifica la manutenzione mantenendo il fascio di eccitazione perfettamente allineato all’interno dell’unità scanner, anche quando la sintonizzazione della lunghezza d’onda, le variazioni di temperatura o altri fattori causano deriva. Il sistema regola la posizione e l’angolazione del fascio per mantenere una potenza laser ottimale e una registrazione dei pixel coerente.

Nelle configurazioni a doppio laser, l’allineamento automatico preserva inoltre il coallineamento dei fasci, riducendo al minimo gli errori di coregistrazione dei canali per un imaging multilinea accurato. Quando necessario, gli utenti possono eseguire la regolazione fine manuale direttamente tramite l’interfaccia software.

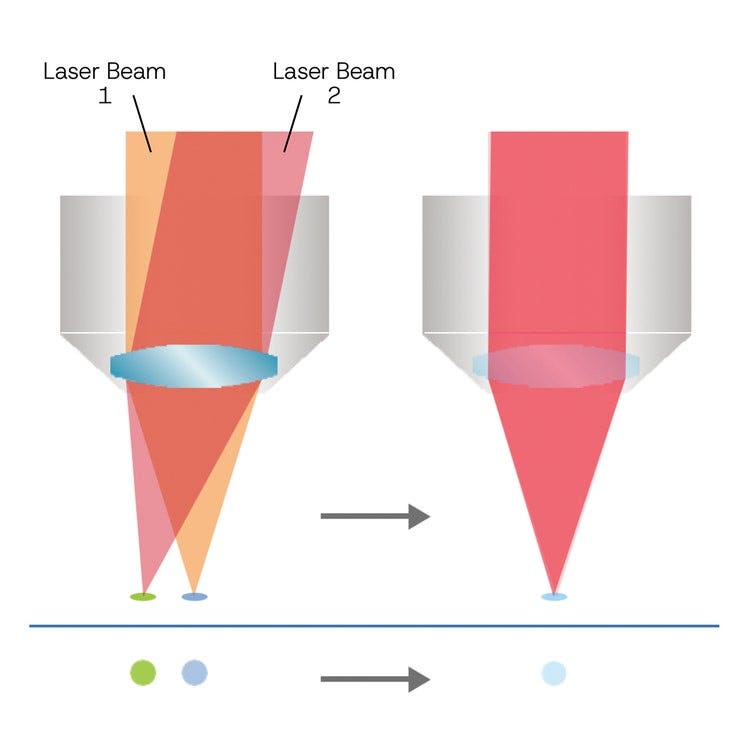

Auto laser alignment for multiphoton imaging.

A sinistra: spostamento dei pixel. A destra: correzione dello spostamento dei pixel.

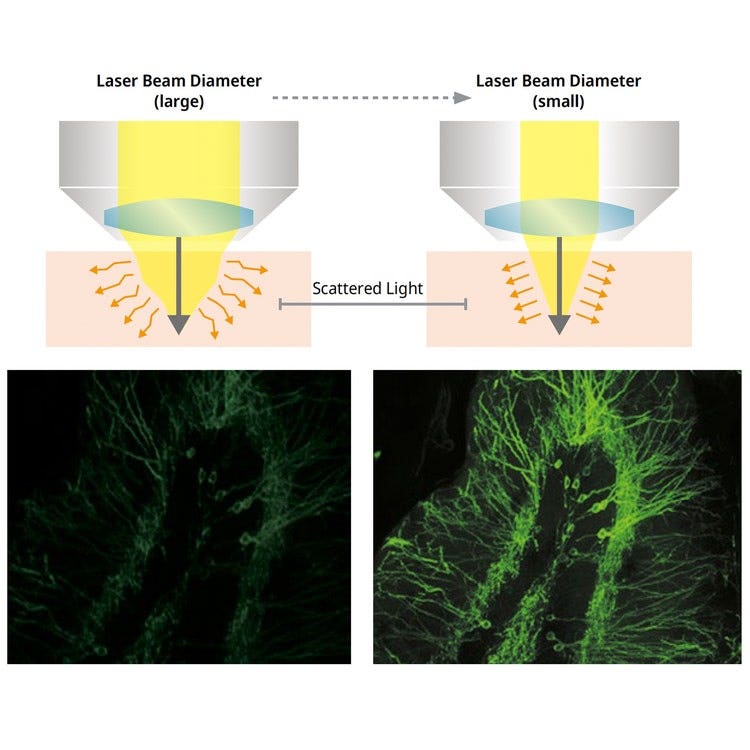

Comparison of a normal image and a Deep Focus image captured using the FLUOVIEW FV5000MPE multiphoton laser scanning microscope.

A sinistra: immagine normale. A destra: immagine in modalità Deep Focus.

Massimizza il segnale con la modalità Deep Focus

La modalità Deep Focus regola il diametro del raggio laser in base alle proprietà di dispersione del campione. Nei campioni in vivo ad alta dispersione, il fascio può essere ristretto per consentire a più fotoni di eccitazione di penetrare più in profondità nel tessuto, ottenendo immagini luminose ad alta risoluzione anche a profondità maggiori.

Obiettivi TruResolution™ MPE

FV30-AC10SV objective lens.

Obiettivo FV30-AC10SV

10X a immersione multipla, 0,6 NA, 8 mm WD

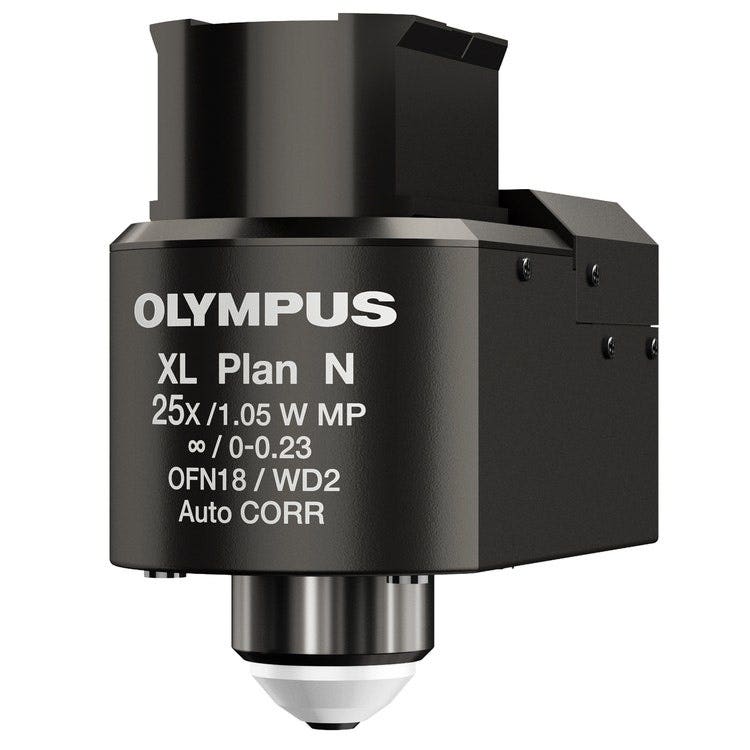

FV30-AC25W objective lens.

Obiettivo FV30-AC25W

25X immersione in acqua, 1,05 NA, 2 mm WD

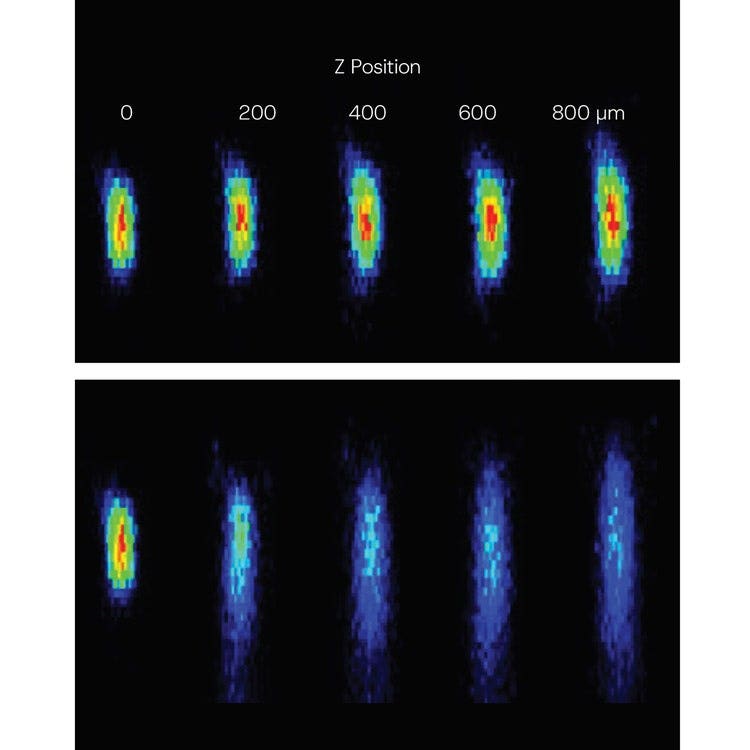

Top: With TruResolution. Bottom: Without TruResolution. XZ images of 0.2 μm fluorescent microspheres in scattering gel at various depths acquired using the FV30-AC25W objective lens.

In alto: con TruResolution. In basso: senza TruResolution. Immagini XZ di microsfere fluorescenti di 0,2 μm in gel diffusivo (RI=1,36) a varie profondità, acquisite con l'obiettivo FV30-AC25W.

Obiettivi MPE

Obiettivi progettati per la profondità

Immagini più nitide, informazioni più approfondite

Progettati per l'eccitazione multifotonica, gli obiettivi A Line™ MPE consentono immagini ad alta precisione di campioni biologici fino a una profondità di 8 mm, supportando sia campioni in vivo sia campioni trasparenti.

Questi obiettivi sono ottimizzati per prestazioni e versatilità e offrono:

  • Una selezione diversificata di modelli per soddisfare le diverse esigenze di ricerca
  • Design ottici che combinano un'elevata apertura numerica, una lunga distanza di lavoro e un ampio campo visivo
  • Compatibilità con molteplici mezzi di immersione e agenti di chiarificazione dei tessuti
  • Collari di correzione integrati per compensare l'incongruenza dell'indice di rifrazione e le variazioni del coprioggetto

Confronta obiettivi MPE

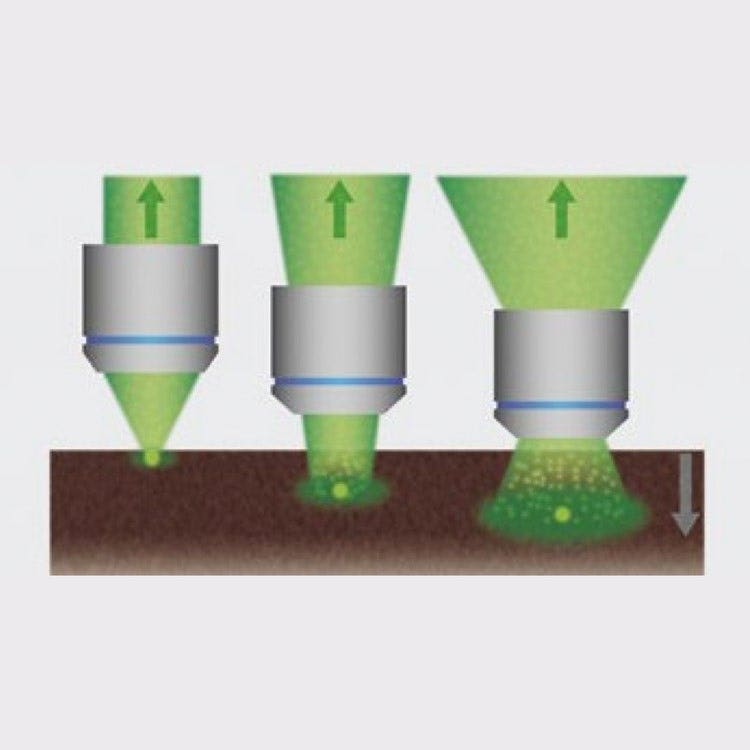

Wide fields of view enable these objectives to efficiently collect scattered fluorescence photons and generate brighter images from deep within specimens.

Gli ampi campi visivi consentono a questi obiettivi di raccogliere in modo efficiente i fotoni di fluorescenza dispersi e di generare immagini più luminose dalle profondità dei campioni.

Dedicato

Obiettivo multifotonico

NA
WD (mm)
Indice di immersione
XLPLN10XSVMP
0.60
8.0
1.33-1.52
XLPLN25XWMP2
1.05
2.0
1.33
XLPLN25XSVMP2
1.00
4.0
1.33-1.40
XLSLPLN25XSVMP2
0.95
8.0
1.33-1.40
XLSLPLN25XGMP
1.00
8.0
1.41-1.52

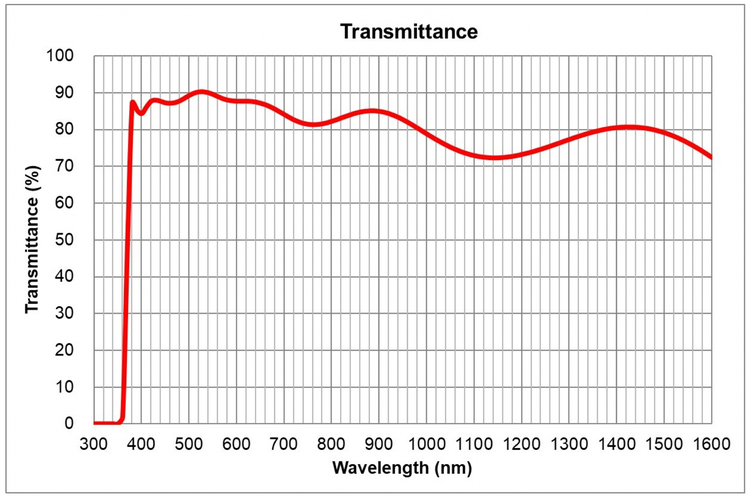

Example of 1600 coating technology with the XLPLN25XWMP2 objective lens.

Esempio di tecnologia di rivestimento 1600 con obiettivo XLPLN25XWMP2.

Ottiche con rivestimento IR ad elevate prestazioni

Il nostro innovativo rivestimento IR (rivestimento 1600), applicato sia agli obiettivi multifotonici che alle ottiche degli scanner, migliora ulteriormente la qualità delle immagini in profondità.

Imaging affidabile dei tessuti

Per i sistemi di microscopia a colonna, il nostro obiettivo a immersione multipla 16X di nuova concezione (NA 0,8, WD 3,0 mm) offre un eccellente equilibrio tra risoluzione e campo visivo: una scelta ideale per un’ampia gamma di applicazioni di imaging dei tessuti. Presenta un’elevata trasmittanza dalla gamma VIS alla gamma NIR e consente il passaggio senza soluzione di continuità dall’imaging multifotonico a quello confocale, compresa l’imaging confocale a super-risoluzione con SilVIR-RAY nelle configurazioni compatibili.

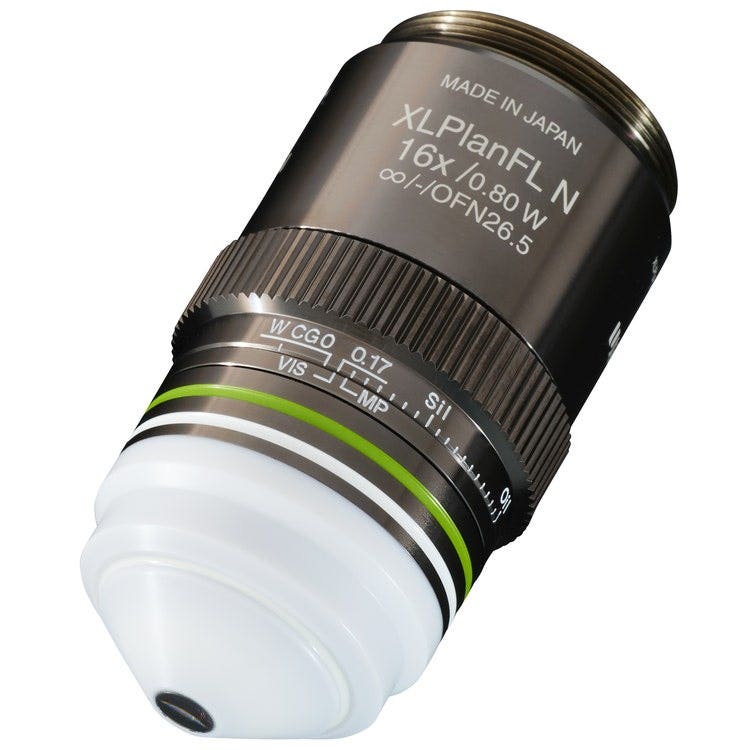

XLPLFLN16XW objective lens.

XLPLFLN16XW / NA 0,8

Distanza di lavoro: 3 mm

Indice di immersione: 1.33–1.52

Configurazioni

Immagistica multifotonica, confocale e a super-risoluzione su un’unica piattaforma

L’FV5000MPE fa parte della famiglia modulare FV5000 e supporta l’imaging che spazia dalla dinamica delle singole cellule agli studi sui tessuti profondi e sui piccoli animali.

È possibile configurare il sistema come piattaforma multifotonica dedicata oppure combinare l’imaging multifotonico e quello confocale in un’unica configurazione. Grazie al rivelatore SilVIR-RAY, la configurazione confocale aggiunge la possibilità di eseguire rapidamente l’imaging a super-risoluzione, consentendo ai ricercatori di accedere all’imaging multifotonico in profondità e all’osservazione dettagliata a super-risoluzione sulla stessa piattaforma.

Tale flessibilità consente ai ricercatori di selezionare l’approccio di imaging più adatto al campione e alla questione biologica da approfondire, senza dover passare da una piattaforma microscopica all’altra.

Dall’imaging in profondità alla super-risoluzione

Combinate i vantaggi in termini di profondità della microscopia multifotonica con l’imaging confocale a super-risoluzione SilVIR-RAY sulla stessa piattaforma FV5000. Esplorate le strutture presenti in profondità all’interno dei campioni biologici con la tecnologia MPE, per poi accedere a dettagli spaziali più fini grazie alla configurazione confocale a super-risoluzione.

Scoprite l’imaging confocale a super-risoluzione SilVIR-RAY

Opzioni multiple di frame

A seconda dell’applicazione, è possibile scegliere tra strutture per microscopi diritti, a portale o invertiti.

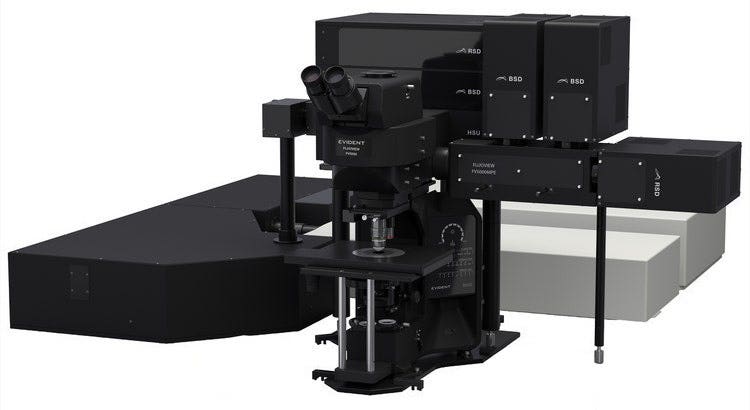

Sistema per microscopio diritto

Un'ampia escursione di messa a fuoco consente di ospitare una vasta gamma di campioni, dalle sezioni di tessuto ai topi vivi e ad altri piccoli animali.

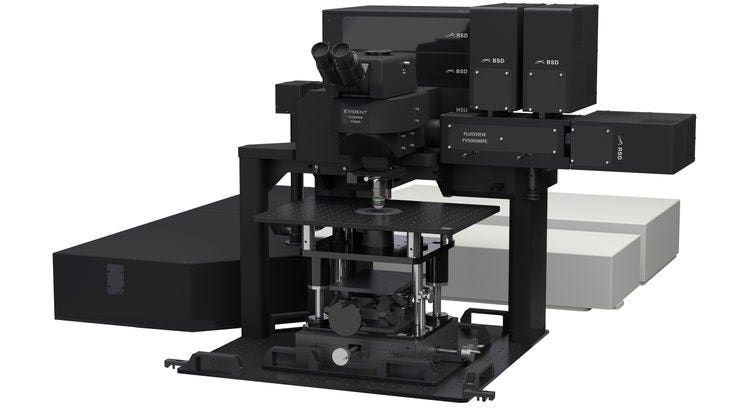

Sistema microscopio a ponte

Il telaio mantiene un ampio spazio di lavoro sotto l'obiettivo, facilitando il posizionamento dell'attrezzatura per gli esperimenti.

Sistema microscopico invertito

Il telaio facilita l'osservazione di colture 3D e cluster multicellulari che risultano difficili da visualizzare utilizzando un microscopio a telaio verticale.

Modulo di rilevamento NDD a sei canali del FLUOVIEW FV5000MPE. Le unità di rilevamento modulari SilVIR consentono l'imaging multicolore simultaneo e l'acquisizione di tessuti profondi con una sensibilità eccezionale e una gamma dinamica senza pari.

Crea la tua configurazione personalizzata

Porta la personalizzazione del sistema a un livello superiore integrando i tuoi componenti ottici. Ad esempio, puoi aggiungere un laser personalizzato a una porta disponibile per abilitare tecniche avanzate come l’imaging a tre fotoni o altri metodi specialistici.

Man mano che la ricerca evolve, anche il sistema di imaging dovrebbe evolversi. La piattaforma FV5000MPE supporta soluzioni specializzate* che estendono le capacità delle configurazioni standard, aiutandoti ad adattarti a nuove applicazioni e requisiti sperimentali.

*Non disponibile in alcuni paesi o regioni.

Assistenza

Supporto e servizi su cui puoi contare

Quando si tratta di proteggere il tuo investimento e l'integrità della tua ricerca, le tue esigenze vengono prima di tutto. Sosteniamo i nostri prodotti con un impegno per un servizio rapido e supporto tecnico per aiutarti a raggiungere i tuoi obiettivi.

Disponibili in tre pratici livelli (Maintenance, Protection e Performance Plus), i nostri piani di assistenza FV5000MPE includono supporto prioritario per ridurre al minimo i tempi di inattività, manutenzione programmata regolare per mantenere le apparecchiature in condizioni ottimali, costi di riparazione prevedibili per eliminare spese impreviste e soluzioni dirette ed efficienti quando ne hai più bisogno.

Evident service and support for microscopy and imaging solutions

Piani di assistenza FV5000MPE

Manutenzione
Protezione
Performance Plus
Supporto remoto prioritario
✓
✓
✓
Manutenzione preventiva
✓
✓
✓

Copertura per le riparazioni

(parti, manodopera, viaggio)

Sconto del 10%
✓
✓
Risposta rapida in loco
✓

Specifiche tecniche

Specifiche tecniche FV5000MPE / FV5000MPE-RS

SPECIFICATIONS FV5000MPE FV5000MPE-RS
Scanner Scanner a galvanometro 64 × 64 – 8192 × 8192 pixels, 0.2 μs/pixel – 1000 μs/pixel
Scanner risonante - 512 × 512 pixels, 1024 × 1024 pixels, 2048 × 2048 pixels
Numero di campi 20 (for both scanner types)
Rivelatore spettrale per confocale
(SilVIR-B e SilVIR-R)
Rilevatore Rivelatore SilVIR (SiPM raffreddato, tipo a banda larga; SilVIR-B / tipo a spostamento verso il rosso; SilVIR-R)
Numero massimo di canali Six channels
Metodo spettrale VPH, intervallo di lunghezze d'onda rilevabili: 400–900 nm

Rivelatore a super-risoluzione per confocale

(SilVIR-RAY)

Rilevatore Rivelatore SilVIR-RAY (SiPM raffreddato basato su array)
Numero massimo di canali Quattro canali1
Risoluzione spaziale

120 nm in senso laterale, 300 nm in senso assiale con l’algoritmo TruSight SR2

80 nm in senso laterale3, 200 nm in senso assiale4con deconvoluzione TruSight

Rivelatore non sottoposto a scansione
(SilVIR-B e SilVIR-R)
Rivelatore Rivelatore SilVIR (SiPM raffreddato, tipo a banda larga; SilVIR-B/tipo redshift; SilVIR-R)
Numero massimo di canali Sei canali
Laser CW Laser VIS 405 nm, 445 nm, 488 nm, 514 nm, 561 nm, 594 nm, 640 nm
Laser NIR 685 nm, 730 nm, 785 nm
Laser pulsato IR Laser sintonizzabile

One-laser system, dual-laser-line system, two-laser system

Excitation wavelength: 680-1300 nm

Four-axis auto alignment, auto beam expander

Laser a fibra con pigtail a lunghezza d’onda singola 920 nm, 1064 nm
Immagine Conteggio dei fotoni ad alta gamma dinamica (1 G cps), 16 bit

1 Potrebbero essere applicate restrizioni relative alle combinazioni. Si prega di contattare il proprio rappresentante Evident locale per ulteriori dettagli.
2 Valore di progetto basato sull’FWHM previsto delle microsfere da 23 nm a 488 nm.
3 FWHM laterale misurato di microsfere da 23 nm a 488 nm.
4 FWHM assiale misurato di microsfere da 100 nm a 488 nm.
