Microscopio digitale DSX2000

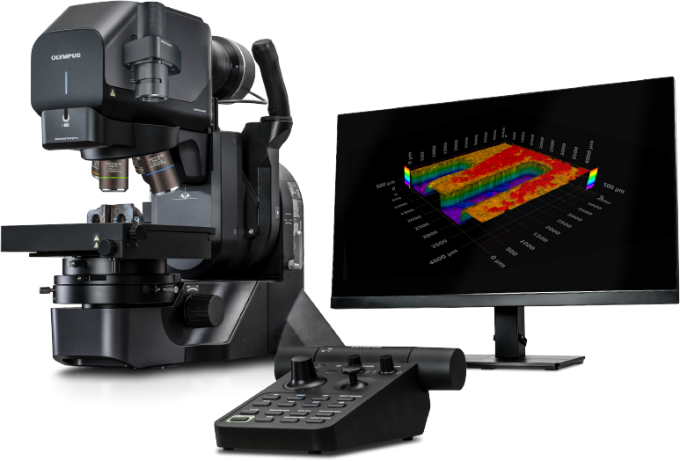

Il microscopio digitale completamente motorizzato DSX2000 semplifica le attività, aumenta la produttività e ottimizza il lavoro di ricercatori e professionisti del controllo qualità grazie a strumenti intelligenti, imaging all-in-one e un'interfaccia personalizzabile. Consenti al tuo team di ottenere risultati rapidi e precisi e di acquisire immagini eccezionali con una risoluzione superiore al 4K.
Microscopio digitale DSX2000
Microscopio digitale DSX2000

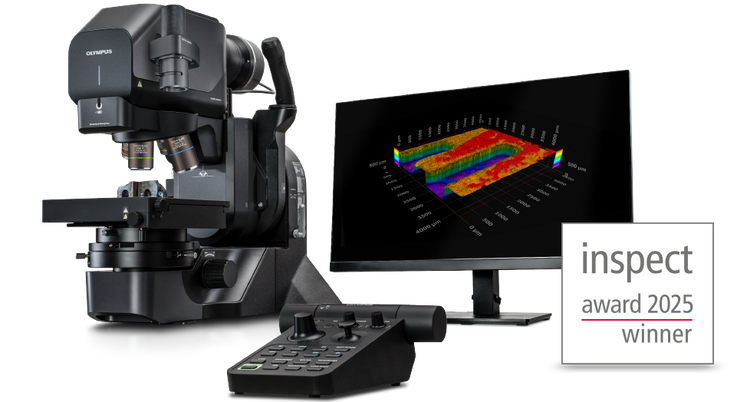

La precisione resa semplice
Il microscopio digitale della serie DSX2000, vincitore di un riconoscimento, semplifica le operazioni, incrementa la produttività e facilita il lavoro dei ricercatori e dei professionisti dei laboratori QC. Attraverso strumenti efficienti, una funzionalità di imaging completa e un'interfaccia personalizzabile, il sistema DSX2000 si adatta alle necessità del cliente. Combinato con il software PRECiV™, il microscopio DSX2000 permette al proprio team di ottenere in modo veloce dei risultati precisi e di acquisire delle immagini eccezionali oltre la risoluzione 4K. Questo sistema assicura un'esperienza intuitiva e semplice, consentendo ad utenti con qualsiasi grado di esperienza di utilizzarlo con facilità e affidabilità.
Scegliere il modello adatto alle proprie esigenze
La serie di microscopi digitali DSX2000 include le opzioni testa dello zoom standard, motorizzata o universale, in modo da personalizzare il sistema in base alle proprie esigenze in termini di imaging e flussi di lavoro. Che si abbia bisogno di un'automazione completa, di funzionalità avanzate o di capacità di base, la serie DSX2000 può rispondere a qualsiasi esigenza.

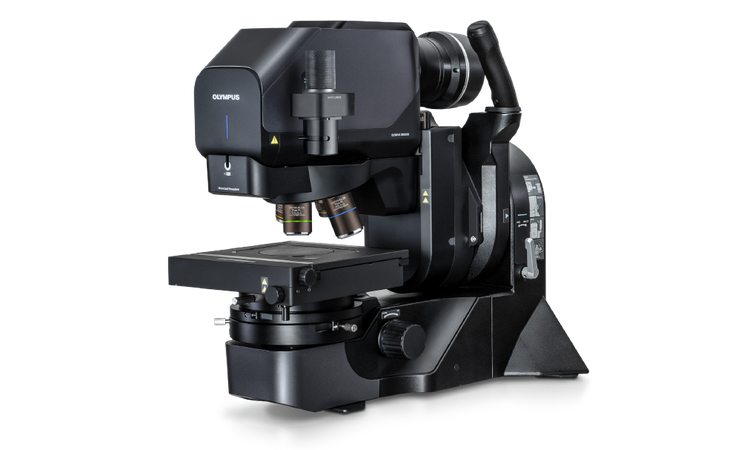

Completamente motorizzato DSX2000 MZH
Con la completa motorizzazione, questo modello semplifica le operazioni e incrementa la produttività, in modo che il tuo team possa gestire facilmente le situazioni complesse. La testa dello zoom motorizzata con un revolver automatico supporta fino a quattro obiettivi per facilitare il cambio dell'ingrandimento e semplificare le ispezioni da macro a micro. Questo modello è ideale per le osservazioni a alta risoluzione e le applicazioni ispettive che richiedono un'efficiente presa di decisione di tipo idoneo/non idoneo (go/no-go).

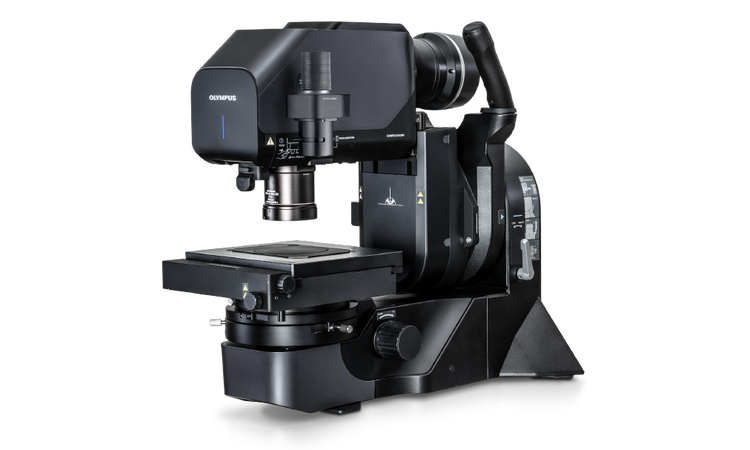

Sistema versatile e completo DSX2000 UZH/SZH
I nostri modelli di teste di zoom standard semplificano le ispezioni da macro a micro con un solo sistema. Il revolver scorrevole supporta fino a due obiettivi per un facile cambio dell'ingrandimento. Questi modelli offrono la flessibilità di usare un'ampia gamma di obiettivi, incluse le opzioni a distanza di lavoro molto ampia, e permettono di acquisire le immagini di un campione da diverse angolazioni.
Soluzione completa
Operazioni semplificate mediante una soluzione completa
Fornendo con facilità dei risultati affidabili, la serie di microscopi digitali DSX2000 permette di risparmiare del tempo prezioso in modo da potersi concentrare sulle mansioni più importanti. È possibile ottenere dei risultati di ispezione mediante una minima formazione e delle risposte precise e veloci ai tuoi interrogativi inerenti la tua attività di ricerca.
Vedere il quadro d'insieme
Il microscopio DSX2000 offre un ampio intervallo di ingrandimento 21X–7300X attraverso lo zoom ottico, permettendo di completare delle ispezioni macroscopiche e microscopiche in un sistema. Con una gamma di 20 obiettivi, incluse le opzioni a distanza di lavoro molto ampia e ad alta risoluzione, è possibile adattare facilmente la propria capacità di acquisizione di immagini a diversi campioni e applicazioni.
Veloce e flessibile imaging macro
È possibile acquisire velocemente le immagini panoramiche dei campioni con la fotocamera macro. Questo flessibile accessorio può essere scollegato e usato manualmente per acquisire immagini di campioni di grandi dimensioni che non possono essere posizionati sul tavolino. Passare alla visualizzazione della fotocamera macro nel software è semplice, facilitando il cambio tra imaging micro e macro. Possono essere creati dei report completi con le immagini panoramiche e ingrandite pertinenti.

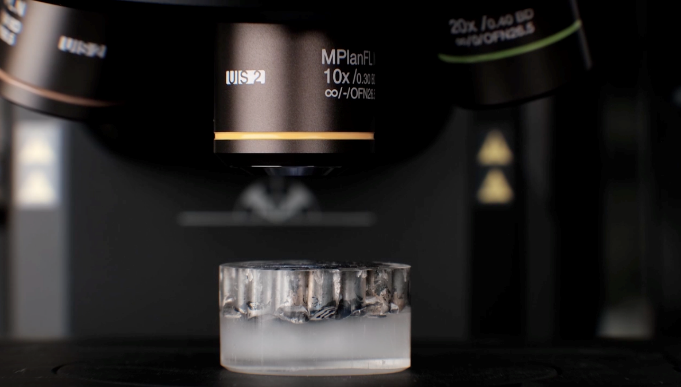

Cambio degli obiettivi Veloce e facile
In ogni modello DSX2000 è possibile cambiare gli obiettivi in modo facile e veloce. Gli obiettivi a cambio semplificato e le configurazioni regolabili del sistema ergonomico permettono di operare in modo più veloce e confortevole.
Cambio automatico
Per i sistemi con una testa dello zoom motorizzata, è possibile controllare il revolver automatico dalla console o dal computer per semplificare il cambio dell'ingrandimento.

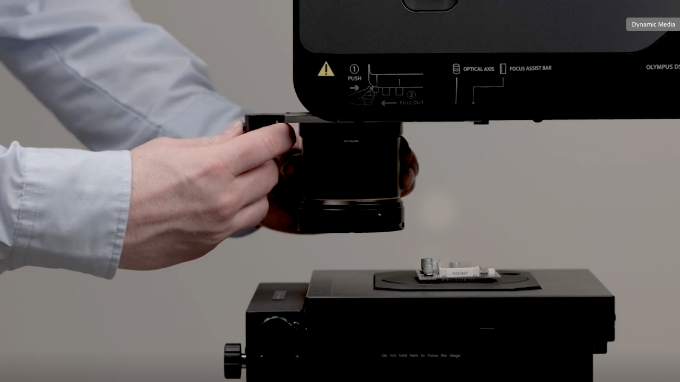

Cambia con un sistema scorrevole
I sistemi con teste dello zoom standard o universali consentono inoltre un facile cambio di ingrandimento mediante il revolver scorrevole, al quale possono essere fissati contemporaneamente due obiettivi. Il cambio dell'ingrandimento è possibile scorrendo gli obiettivi, in modo da consentire una veloce acquisizione delle immagini da macro a micro. Questo sistema facilita il cambio di tipo di obiettivo, assicurando flessibilità per diverse esigenze di ispezione.

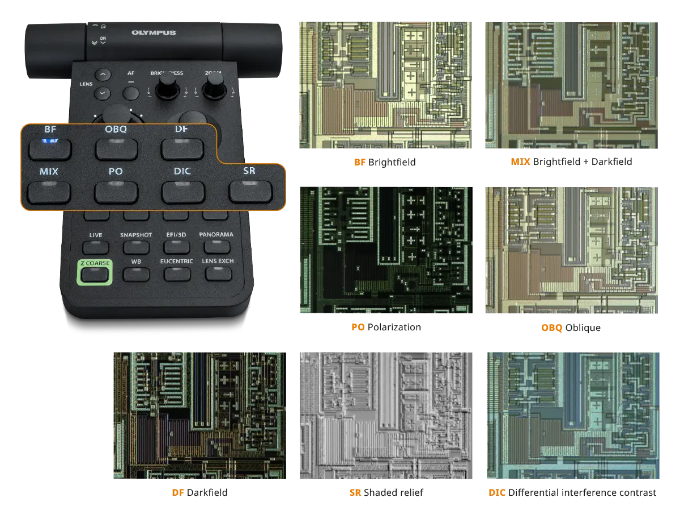

Osservazione ottimizzata con un solo clic
Il microscopio DSX2000 offre sette diversi metodi di osservazione cliccando su un pulsante. Trova le condizioni di osservazione ottimali mediante: campo chiaro (BF), obliquo (OBQ), campo scuro (DF), MIX (campo chiaro + campo scuro), polarizzazione (PO), contrasto interferenziale (DIC) e la nostra speciale modalità shaded relief (SR).
*Non disponibile nel modello SZH.

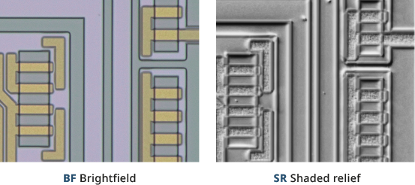

Individuazione dei difetti in tempo reale
L'osservazione a rilievo ombreggiato mette in evidenza dei difetti di dimensioni molto ridotte in tempo reale, senza causare dei ritardi post-elaborazione. Per assicurare l'esecuzione di ispezioni veloci e approfondite, è sufficiente spostare il tavolino e scansionare il campione in modo semplice, visualizzando istantaneamente immagini a rilievo ombreggiato.
Applica la funzionalità Best image in modo veloce
La funzione Best Image identifica la modalità che permette di acquisire con un clic la migliore immagine in grado di mettere in evidenza i dettagli di un campione.
A sinistra: Immagine di prodotto stampato in plastica acquisita utilizzando la luce trasmessa con la cartuccia a filtro polarizzante SZX2-CPO.

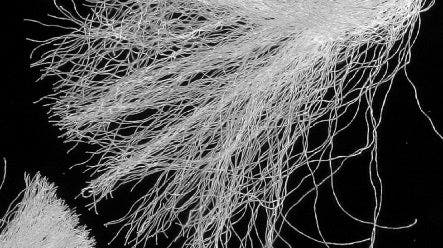

A destra: Immagine di fibre acquisita mediante la luce trasmessa con la cartuccia in campo scuro SZX2-CDF.
Illuminazione personalizzata al campione
Attraverso diverse opzioni a luce trasmessa e a contrasto è possibile osservare i dettagli interni di campioni sottili, trasparenti e semi-trasparenti. È sufficiente selezionare le cartucce in base al tipo e alla finalità del campione.

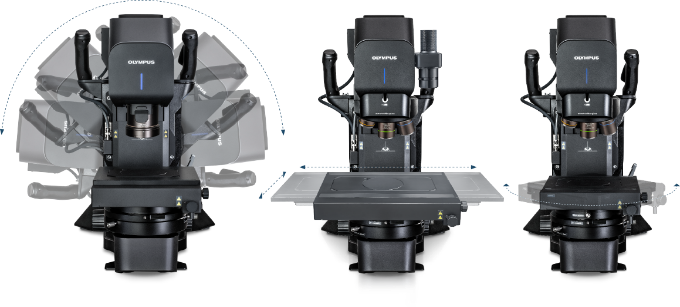

Posizionamento del campione adattabile
L'ampio tavolino (fino a 200 × 100 mm) permette di analizzare dei campioni multipli o di grandi dimensioni, mentre lo stativo inclinabile e il tavolino girevole consentono di posizionare il campione nelle migliori condizioni di osservazione.
Software efficace
La capacità di lavorare in modo più efficiente
Combina il microscopio DSX2000 con il software di analisi delle immagini PRECiV per massimizzare l'efficienza. I flussi di lavoro personalizzati e le funzionalità AI del microscopio digitale DSX2000 permettono di operare in modo più efficiente, fornendo delle modalità più incisive per eseguire delle ispezioni di routine o effettuare delle analisi complesse.

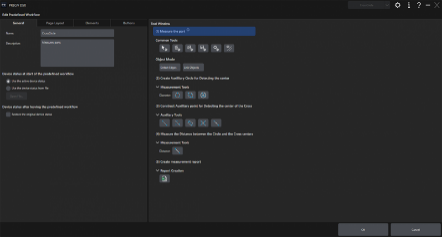

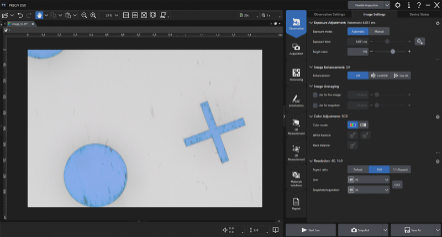

Personalizzazione dei flussi di lavoro per delle operazioni più veloci
La modalità EZ semplifica l'interfaccia visualizzando solo le funzioni essenziali. I flussi di lavoro personalizzati limitano i pulsanti disponibili per assicurare uniformità e facilità d'uso, riducendo allo stesso tempo il verificarsi di potenziali errori.
1. Definizione del flusso di lavoro
2. Sistemazione delle icone
3. Attivazione del flusso di lavoro

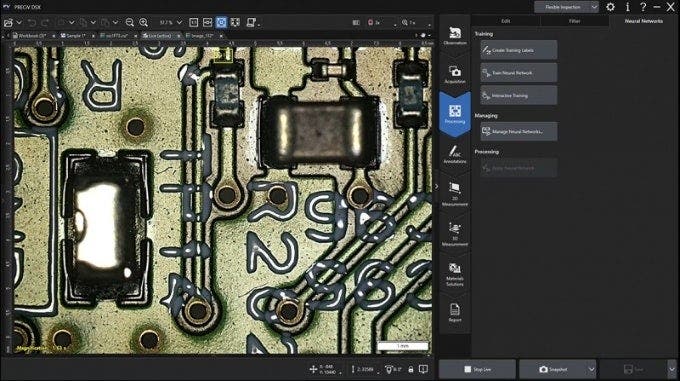

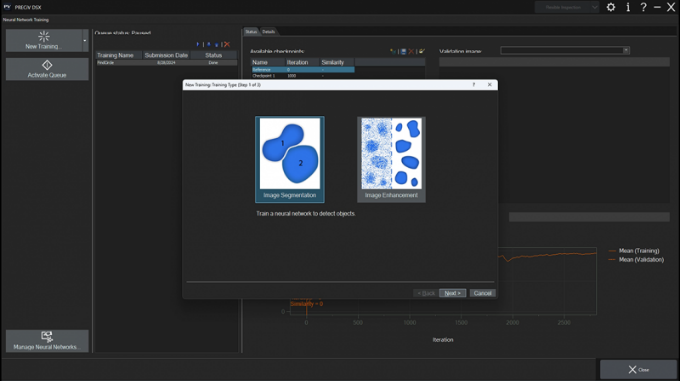

Incremento dell'efficienza con l'AI
Il software PRECiV fornisce al microscopio DSX2000 uno speciale strumento di AI live. Questo efficiente strumento permette di individuare istantaneamente dei dettagli nascosti e di evidenziare delle caratteristiche fondamentali delle immagini in tempo reale, senza la necessità di elaborazioni addizionali. La possibilità di presa di decisione assistita da AI consente agli specialisti di evitare l'esecuzione di una verifica supplementare delle immagini.
1. Produzione di un'immagine live
2. Addestramento della rete neurale (5 minuti)
3. Applicazione della rete neurale all'immagine in tempo reale

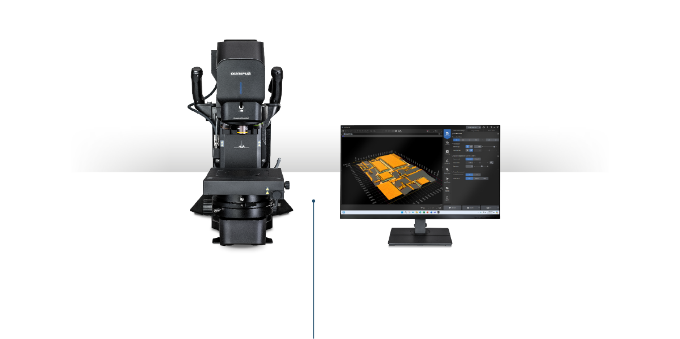

Operazioni semplificate con un unico software
Il software PRECiV opera allo stesso modo della nostra serie di microscopi industriali, creando un ambiente di analisi connesso nei microscopi digitali (serie DSX) e convenzionali (serie BX™ e SZX™). Accessibilità di strumenti per le misure 2D/3D, il miglioramento di immagini, la registrazione di macro, l'analisi assistita da AI e altro.

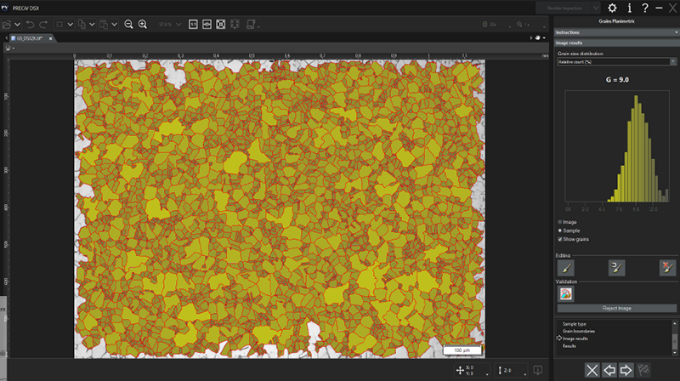

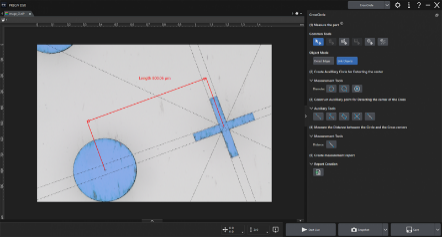

Misure conformi con pochi clic
Le operazioni quotidiane per l'analisi dei materiali vengono semplificate con i flussi di lavoro automatizzati conformi alle norme. Diverse sono le opzioni selezionabili per la granulometria, l'analisi della ghisa, l'analisi della fase, la valutazione delle inclusioni non metalliche e altro.

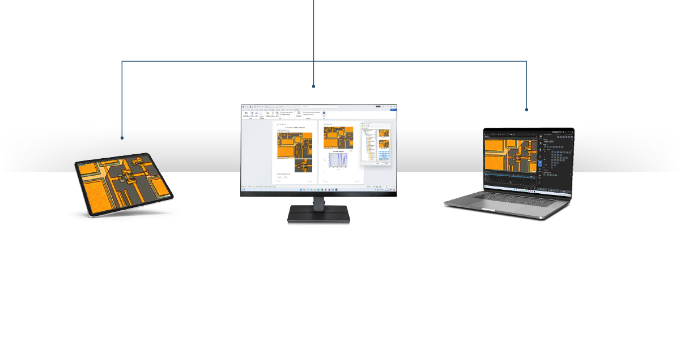

Facile integrazione alla rete
Il microscopio DSX2000 può essere collegato facilmente alla tua rete aziendale in conformità alle specifiche IT e la veloce condivisione delle immagini.
Massimizzazione della produttività
Con un computer con installato il software PRECiV è possibile analizzare le immagini. Questo permette al microscopio DSX2000 di essere utilizzato esclusivamente per l'acquisizione delle immagini, incrementando l'efficienza del flusso di lavoro.
Semplice creazione di report di conformità
Utilizza il plug in per Microsoft 365 per creare i report in Microsoft Word, Excel o Power Point.
Analisi della pulizia
Semplifica la pulizia tecnica
La pulizia è fondamentale nella produzione. Agenti contaminanti dell'ordine di micron possono causare guasti, pertanto le norme attuali prevedono informazioni chiare sul conteggio, le dimensioni e le caratteristiche delle particelle. Grazie al software PRECiV ADM*, il DSX2000 fornisce queste informazioni all'interno di un'unica piattaforma di facile utilizzo. I risultati conformi possono essere personalizzati con un solo clic secondo gli standard aziendali e di settore, incluse le norme ISO 16232 e VDA 19.
*PRECiV ADM è disponibile solo sul modello MZH.

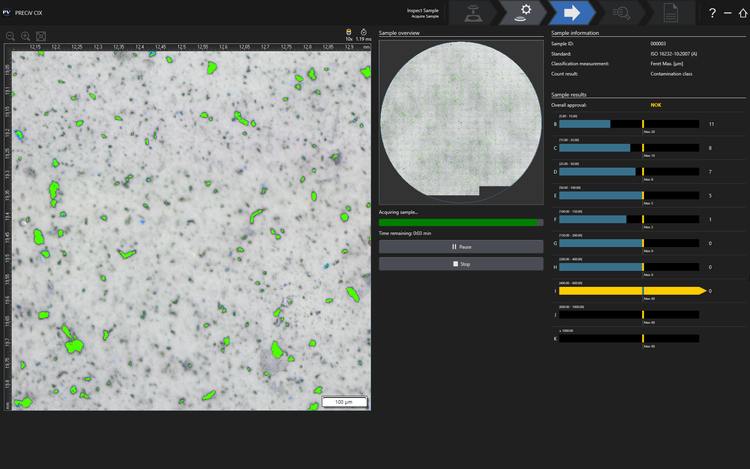

Flusso di lavoro guidato per l'analisi della pulizia
Il DSX2000 è una soluzione pronta all'uso progettata per soddisfare le esigenze di ispezione automatizzata della pulizia tecnica. L'imaging ottimizzato, il rilevamento preciso e i passaggi guidati garantiscono risultati accurati e ripetibili, riducendo contemporaneamente le attività manuali e il rischio di contaminazione.
Passaggi del flusso di lavoro intuitivi e facili da completare: Colloca il campione → Modifica le impostazioni → Esegui l'ispezione → Esamina i risultati → Crea il report.

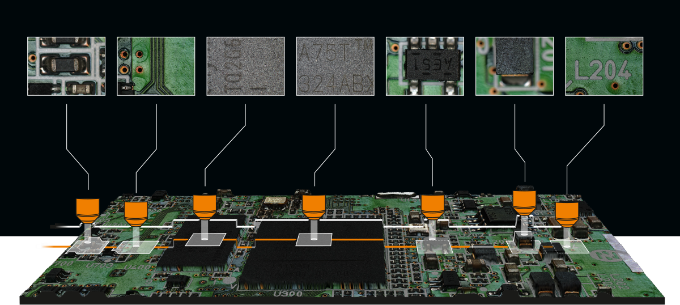

Selezionando un'anteprima, il sistema si posiziona automaticamente sull'agente contaminante corrispondente.
Esamina i risultati dell'analisi delle particelle con fiducia
L'analisi rapida e intuitiva delle particelle è supportata dalla funzione di riclassificazione con un solo clic e da anteprime collegate, complete di misurazioni. Le modifiche vengono applicate automaticamente in tutte le viste, offrendo risultati chiari e uniformi con il minimo sforzo.

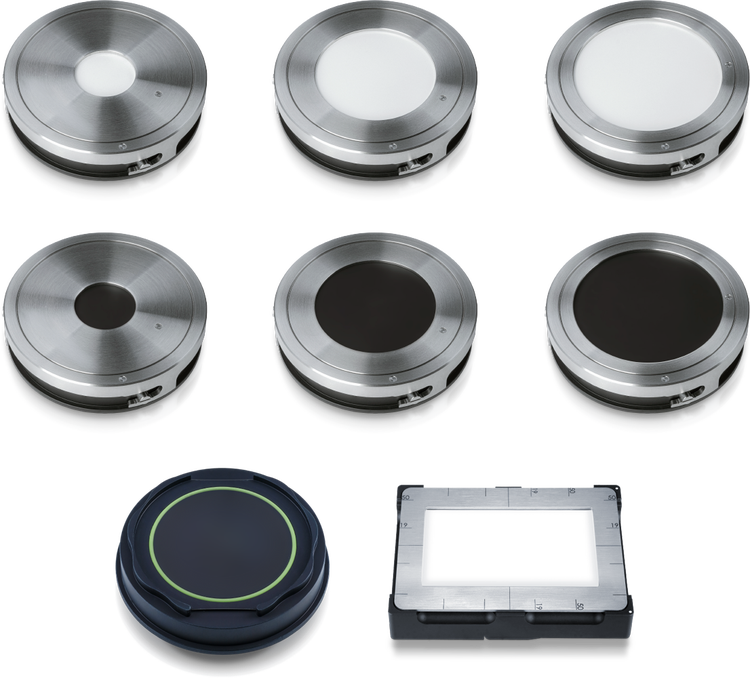

Possibilità di utilizzare i metodi di campionamento più comuni
Una gamma di supporti consente l'ispezione di aree circolari e rettangolari, offrendo opzioni per filtri di diverse dimensioni, campioni ottenuti tramite nastro adesivo, superfici di metallo piane e trappole per particelle. Il software riconosce automaticamente il tipo di supporto e l'area ispezionata, favorendo risultati uniformi.
* La disponibilità del portacampioni per campioni su nastro adesivo può variare in base alla regione.
Imaging preciso
Immagini e misure affidabili
Considerare i risultati affidabili sapendo che il microscopio digitale DSX2000 produce delle immagini eccezionali e delle misure precise in grado di soddisfare le aspettative in termini di controllo qualità, analisi dei guasti e Ricerca-Sviluppo.

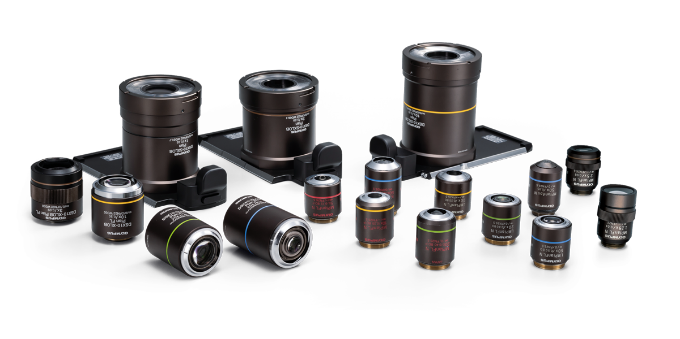

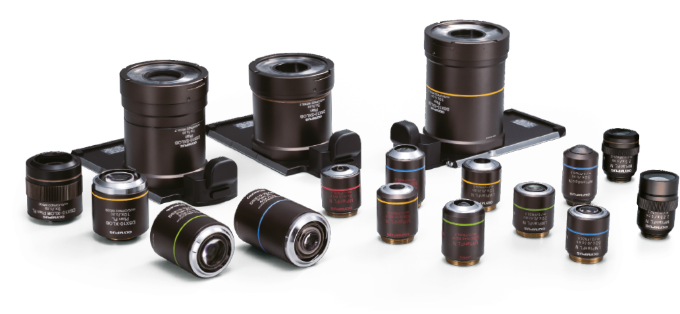

Ottiche flessibili
Prodotto sulla base di un secolo di innovazione, Evident possiede una lunga tradizione in termini di competenze per le ottiche di precisione. La nostra estesa gamma di obiettivi dedicati assicura un ampio intervallo di ingrandimento (21X–7300X) e una distanza di lavoro necessaria per le ispezioni, sia nel caso di un'analisi della causa di un guasto o di una verifica di routine della qualità.

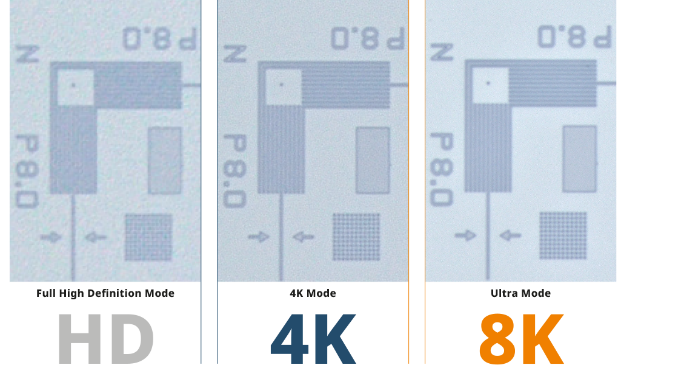

Immagini ad alta risoluzione oltre i 4K
Il microscopio DSX2000 semplifica le ispezioni attraverso la qualità delle immagini superiore alla risoluzione standard di 4K*, assicurando una migliore chiarezza e una copertura di diversi tipi di campioni come: sottile, spesso, irregolare, riflettente o trasparente. Associa al sistema un monitor 4K da 32", per esempio, per evidenziare dei dettagli supplementari del campione a fini di osservazione e analisi.
* Una risoluzione oltre i 4K non è disponibile nel modello SZH.
Autofocus continuo
L'obiettivo si sposta automaticamente verso l'alto e il basso per seguire le irregolarità dell'oggetto, fornendo un'immagine live che risulta sempre a fuoco anche quando cambiano le posizioni di osservazione. Eliminando la necessità di regolare la messa a fuoco manualmente, il microscopio DSX2000 consente di migliorare l'efficienza di analisi e ispezione del proprio laboratorio.

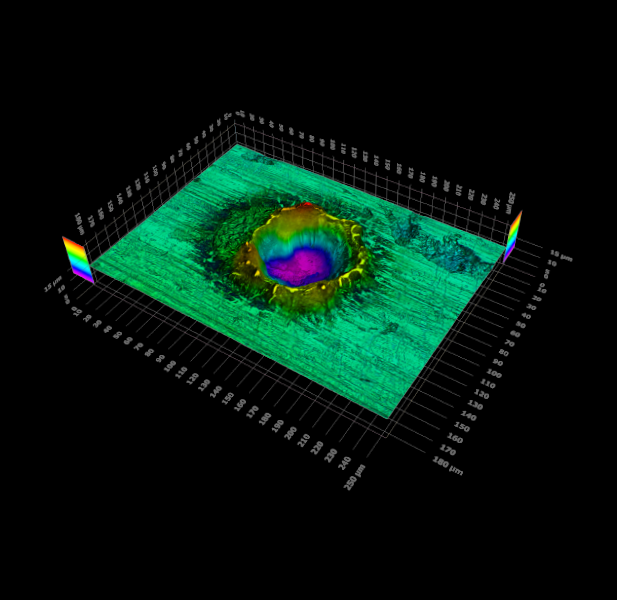

Misure 3D avanzate
Nell'ambito delle ispezioni complesse è possibile acquisire delle analisi 3D precise acquisendo informazioni dettagliate relative alle altezze e alle caratteristiche della superficie.

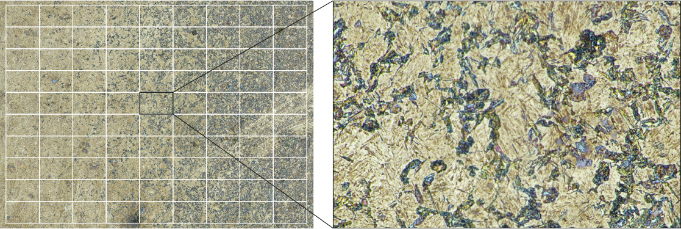

Dimensioni dell'immagine illimitate
Effettuando una facile unione delle immagini è possibile creare delle grandi immagini macroscopiche, permettendo l'analisi di campioni di grandi dimensioni in meno tempo. Crea delle immagini macroscopiche delle dimensioni desiderate, avendo come unico limite le dimensioni del proprio disco rigido e la corsa di traslazione.

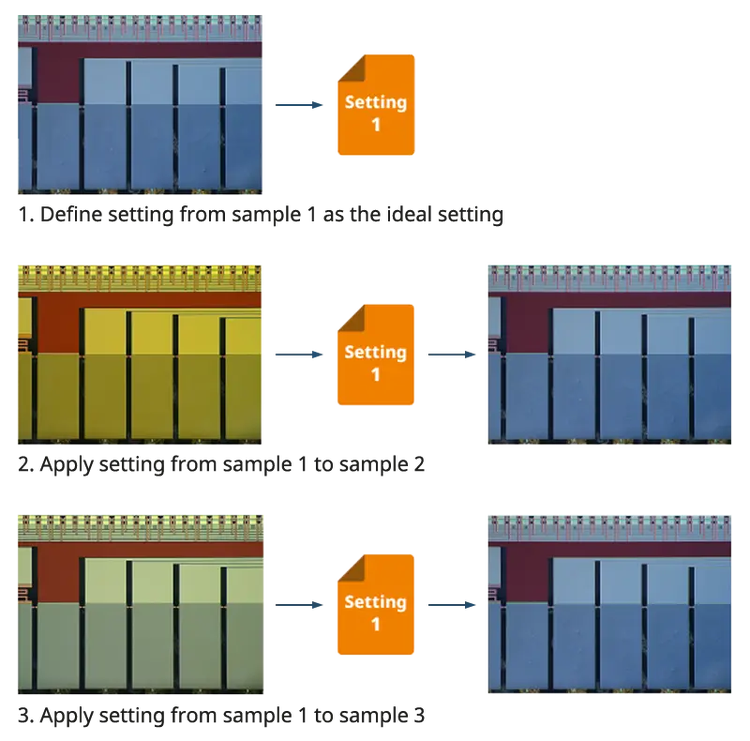

Salva e richiama le configurazioni di osservazione
Con le immagini acquisite vengono salvate automaticamente le rispettive configurazioni. Per assicurare uniformità e ripetibilità è possibile riutilizzare le condizioni.

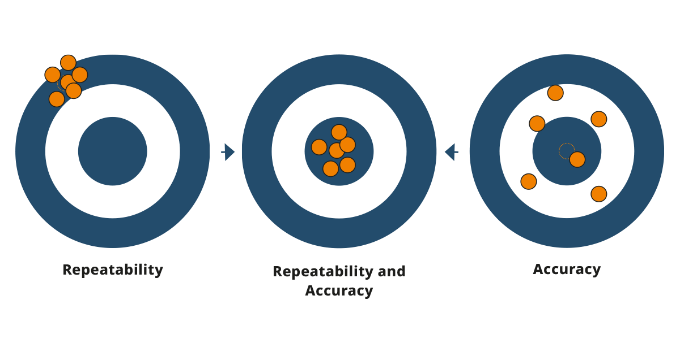

Precisione e ripetibilità garantite
Le ottiche telecentriche, oltre a una taratura tracciabile con marcatura temporale eseguita da tecnici Evident, assicurano delle misure precise e una facile uniformazione con le norme di metrologia. Una taratura professionale direttamente sul posto e dei piani di assistenza permettono di garantire la conformità del proprio microscopio DSX2000 a dei costi attendibili, principalmente con piani pluriennali in pacchetto per ottimizzare i costi quando si acquista con un nuovo sistema.
*La precisione e la ripetibilità garantite si applicano solo se il dispositivo è stato tarato in base alle specifiche del produttore ed è privo di difetti. La taratura deve essere eseguita da un tecnico Evident o da uno specialista autorizzato Evident.
Specifiche tecniche
Specifiche del DSX2000
| Testa dello zoom | Standard (DSX20-SZH) | Universale (DSX20-UZH) | Motorizzato (DSX20-MZH) | |||||
| Sistema ottico | Sistema ottico | Sistema ottico telecentrico | Sistema ottico telecentrico | Sistema ottico telecentrico | ||||
| Rapporto di zoom ottico | Da 1X a 10X | Da 1X a 10X | Da 1X a 10X | |||||
| Metodo di ingrandimento con zoom ottico | Motorizzato | Motorizzato | Motorizzato | |||||
| Taratura | Automatico | Automatico | Automatico | |||||
| Revolver | Revolver scorrevole manuale | Revolver scorrevole manuale | Revolver motorizzato | |||||
| Numero di obiettivi fissabili | Fino a 2 obiettivi | Fino a 2 obiettivi | Fino a 4 obiettivi | |||||
|
Precisione e ripetibilità (piano X-Y) |
Precisione*1 | ±3% | ±3% | ±3% | ||||
| Ripetibilità 3 σn-1 | 2% | 2% | 2% | |||||
| Ripetibilità (asse Z)*2 | Ripetibilità σn-1 | 1 μm | 1 μm | 1 μm | ||||
| Fotocamera | Sensore di immagini | Sensore di imaging CMOS a colori da 12,37 megapixel e 1,1"; otturatore totale | Sensore di imaging CMOS a colori da 12,37 megapixel e 1,1"; otturatore totale | Sensore di imaging CMOS a colori da 12,37 megapixel e 1,1"; otturatore totale | ||||
| Raffreddamento | Raffreddamento Peltier | Raffreddamento Peltier | Raffreddamento Peltier | |||||
| Frequenza di quadro | 60 fps (al massimo) | 60 fps (al massimo) | 60 fps (al massimo) | |||||
| Ultra (modalità spostamento pixel) | Non disponibile |
6000 × 6000 (1:1), 8192 × 6000 (4:3) |
6000 × 6000 (1:1), 8192 × 6000 (4:3) |
|||||
| Altissima (modalità 3CMOS) | Non disponibile |
3000 × 3000 (1:1), 4096 × 3000 (4:3) |
3000 × 3000 (1:1), 4096 × 3000 (4:3) |
|||||
| Altissima |
3000 × 3000 (1:1), 4096 × 3000 (4:3) |
3000 × 3000 (1:1), 4096 × 3000 (4:3) |
3000 × 3000 (1:1), 4096 × 3000 (4:3) |
|||||
| Modalità 4K | 3840 × 2160 (16:9) | 3840 × 2160 (16:9) | 3840 × 2160 (16:9) | |||||
| Alta |
1500 × 1500 (1:1), 2048 × 1500 (4:3) |
1500 × 1500 (1:1), 2048 × 1500 (4:3) |
1500 × 1500 (1:1), 2048 × 1500 (4:3) |
|||||
| Alta (binning 2 × 2) |
1500 × 1500 (1:1), 2048 × 1500 (4:3) |
1500 × 1500 (1:1), 2048 × 1500 (4:3) |
1500 × 1500 (1:1), 2048 × 1500 (4:3) |
|||||
| Modalità Full HD | 1920 × 1080 (16:9) | 1920 × 1080 (16:9) | 1920 × 1080 (16:9) | |||||
| Illuminazione | Fonte di luce a colori | LED | LED | LED | ||||
| Durata utile | 60000 ore (valore nominale) | 60000 ore (valore nominale) | 60000 ore (valore nominale) | |||||
| Osservazione | BF (campo chiaro) | Disponibile | Disponibile | Disponibile | ||||
| OBQ (obliquo) | Disponibile | Disponibile | Disponibile | |||||
| DF (campo scuro) |
Disponibile Anello LED diviso in quattro sezioni |
Disponibile Anello LED diviso in quattro sezioni |
Disponibile Anello LED diviso in quattro sezioni |
|||||
| MIX (campo chiaro + campo scuro) |
Disponibile Osservazioni simultanee di BF + DF |
Disponibile Osservazioni simultanee di BF + DF |
Disponibile Osservazioni simultanee di BF + DF |
|||||
| PO (polarizzazione) | Disponibile | Disponibile | Disponibile | |||||
| DIC (contrasto interferenziale) | Non disponibile | Disponibile | Disponibile | |||||
| SR (shaded relief) | Disponibile | Disponibile | Disponibile | |||||
| Apertura meccanica per le configurazioni del contrasto | Disponibile | Disponibile | Disponibile | |||||
| Apertura meccanica per la profondità di campo | Non disponibile | Disponibile | Disponibile | |||||
| Messa a fuoco | Regolazione | Motorizzato | Motorizzato | Motorizzato | ||||
| Corsa | 101 mm (motorizzata) | 101 mm (motorizzata) | 75 mm (motorizzata) | |||||
| *1 Necessaria taratura effettuata da Evident o da tecnico del rivenditore autorizzato. Per garantire la precisione XY, è necessaria la taratura con DSX-CALS-HR (campione di taratura). | ||||||||
| *2 Quando viene usato un obiettivo con ingrandimento 20X o superiore. | ||||||||
| Obiettivo | DSX10-SXLOB | DSX10-XLOB | UIS2 | |||||
| Obiettivo | Altezza massima del campione | DSX20-UZH e DSX20-SZH | 50 mm | 115 mm | 145 mm | |||
| 5DSX20-MZH | 71 mm | 101 mm | ||||||
|
Altezza massima del campione (osservazione a angolo libero) |
50 mm | 50 mm | 50 mm | |||||
| Distanza parafocale | 140 mm | 75 mm | 45 mm | |||||
| Ingrandimento totale *3 | 20,9X–1461X | 43,8X–5845X | 26,1X–7307X | |||||
| FOV attuale |
18182 × 13317 μm – 260 × 190 μm |
8658 × 6341 μm - 65 × 48 μm | 14546 × 10654 μm - 52 × 38 μm | |||||
| *3 Su un monitor 4K da 27"; impostazione della scala: 175%; modalità antivibrazione: disattivata, modalità adatta allo schermo. | ||||||||
| Tavolino | DSX20-TMTS | DSX20-RMTS | DSX20-LMTS | U-SIC4R | ||||
| Tavolino | Tavolino XY: motorizzato / manuale | Motorizzato | Motorizzato | Motorizzato | Manuale | |||
| Corsa XY | 100 × 100 mm |
Modalità a priorità di corsa: 100 mm × 100 mm Modalità a priorità di rotazione: 50 mm × 50 mm |
200 × 100 mm | 100 × 105 mm | ||||
| Luce trasmessa | Integrata (opzionale modalità PO, DF, BF e OBQ) | Non disponibile | Non disponibile | Non disponibile | ||||
| Angolo di rotazione | Non disponibile |
Disponibile Modalità a priorità di corsa: ±20° Modalità a priorità di rotazione: ±90° |
Non disponibile | Non disponibile | ||||
| Angolo di rotazione di visualizzazione | Non disponibile | GUI | Non disponibile | Non disponibile | ||||
| Massima capacità di carico | 5 kg | 5 kg | 5 kg | 1 kg | ||||
| Stativo | DSX20-UF | DSX20-TF | ||||||
| Stativo | Corsa sull'asse Z | 50 mm (manuale) | 50 mm (manuale) | |||||
| Osservazione inclinata | Non disponibile | Disponibile: ±90° | ||||||
| Visualizzazione a angolo inclinato | Non disponibile | GUI | ||||||
| Metodo a angolo inclinato | Non disponibile | Dispositivo per blocco-sblocco manuale | ||||||
| Fotocamera macro | ||||||||
| Fotocamera macro | Sensore di immagini | Sensore di immagini CMOS a colori 1/2,5", otturatore progressivo | ||||||
| Formato immagine | Visualizzazione 1:1, 1944 × 1944 Visualizzazione 4:3, 1944 × 1458 Visualizzazione Full HD, 1920 × 1458 |
|||||||
| Dimensioni del campo visivo(orizzontale) | Da 81 mm a ∞ | |||||||
| Display | ||||||||
| Display | Dimensioni | 27"/32" | ||||||
| Risoluzione |
Full HD 1920 × 1080 4K: 3840 × 2160 |
|||||||
| Sistema integrale | Sistema a stativo dritto | Sistema a stativo inclinato | ||||||
| Sistema integrale | Peso (stativo, testa, tavolino motorizzato, display e console) | 54,7 kg | 51,7 kg | |||||
| Consumo elettrico | 100–120V / 220–240 V, 1,1/0,54 A, 50 Hz/60 Hz | 100–120V / 220–240 V, 1,1/0,54 A, 50 Hz/60 Hz | ||||||
| Software | ||||||||
|
PRECiV DSX PRECiV ADM |
Caratteristiche incluse: controllo del dispositivo, registrazione video, acquisizione di immagini in time-lapse, acquisizione di panoramiche ampie, imaging con messa a fuoco estesa, acquisizione di immagini 3D, acquisizione di immagini Z-stack, navigazione tramite elenchi di posizioni, funzione immagine migliore, misurazioni 2D estese, misurazioni 3D, strumenti di reportistica, elaborazione tramite reti neurali, registratore di macro, analisi della pulizia tecnica (disponibile solo sul modello MZH con PRECiV ADM) | |||||||
| Sistema operativo | Windows 11, 64 bit | |||||||
| Connettività di rete | Compatibile con i più diffusi antivirus; consentiti gli aggiornamenti di Windows security; immagini salvabili direttamente in OneDrive. | |||||||
| Applicazione per la creazione di report | Microsoft 365/Microsoft Office 365, Office 2024, Office 2021, Office 2019 | |||||||
| Software opzionale | Applicazione per l'analisi 3D, Conteggio-misura, Addestramento rete neurale, Soluzioni per i materiali (Granulometria, Ghisa, Analisi della fase, Porosità, Distribuzione delle dimensioni delle particelle, Inclusioni non metalliche, Spessore degli strati e Spessore del rivestimento) e Sequenza di misura. | |||||||
| Personalizzazione |
Inclusa: interfaccia utente personalizzabile per la creazione di flussi di lavoro predefiniti Opzionale: Esplorazione del wafer, analisi automatizzata su campioni specifici |
|||||||
Obiettivi DSX2000
| Modello di obiettivi | Ingrandimento sul monitor | Distanza di lavoro (mm) | NA | Campo visivo*1 (μm) | |
|
Obiettivi per distanze di lavoro e alta risoluzione Fornisce una lunga distanza di lavoro tra l'obiettivo e il campione |
DSX10-SXLOB1X*2
|
20,9–146,1X | 51,7 | 0,03 | 18182 × 13317 μm - 2597 × 1902 μm |
|
DSX10-SXLOB3X*2
|
43,8–438,4X | 66,1 | 0,09 | 8658 × 6341 μm - 866 × 634 μm | |
|
DSX10-SXLOB10X*2
|
146,1–1461X | 41,1 | 0,20 | 2597 × 1902 μm - 260 × 190 μm | |
|
Obiettivi per distanza di lavoro ampia e alta risoluzione Assicura un'elevata risoluzione e una distanza di lavoro di 66 mm |
DSX10-XLOB3X*2
|
43,8–438,4X | 30,0 | 0,09 | 8658 × 6341 μm - 866 × 634 μm |
|
DSX10-XLOB10X
|
146,1–1461X | 30,0 | 0,30 | 2597 × 1902 μm - 260 × 190 μm | |
|
DSX10-XLOB20X
|
292,3–2923X | 20,0 | 0,40 | 1299 × 951 μm - 130 × 95 μm | |
|
DSX10-XLOB40X
|
584,5–5845X | 4,5 | 0,80 | 649 × 476 μm - 65 × 48 μm | |
|
Obiettivi a alta apertura numerica a alte prestazioni Assicura alte prestazioni su una scala nanometrica |
MPLFLN1.25X*4
|
26,1–182,7X | 3,5 | 0,04 | 14546 × 10654 μm - 2078 × 1522 μm |
|
MPLFLN2.5X*4
|
39,1–365,3X | 10,7 | 0,08 | 9697 × 7102 μm - 1039 × 761 μm | |
|
MPLFLN2.5XBD*5
|
39,1–365,3X | 8,7 | 0,08 | 9697 × 7102 μm - 1039 × 761 μm | |
|
MPLFLN5XBD
|
73,1–730,7X | 12,0 | 0,15 | 5195 × 3805 μm - 519 × 380 μm | |
|
MPLFLN10XBD
|
146,1–1461X | 6,5 | 0,30 | 2597 × 1902 μm - 260 × 190 μm | |
|
MPLFLN20XBD
|
292,3–2923X | 3,0 | 0,45 | 1299 × 951 μm - 130 × 95 μm | |
|
MPLFLN50XBD
|
730,7–7307X | 1,0 | 0,80 | 519 × 380 μm - 52 × 38 μm | |
|
MPLAPON50X*3
|
730,7–7307X | 0,35 | 0,95 | 519 × 380 μm - 52 × 38 μm | |
|
LMPLFLN10XBD
|
146,1–1461X | 10,0 | 0,25 | 2597 × 1902 μm - 260 × 190 μm | |
|
LMPLFLN20XBD
|
292,3–2923X | 12,0 | 0,40 | 1299 × 951 μm - 130 × 95 μm | |
|
LMPLFLN50XBD
|
730,7–7307X | 10,6 | 0,50 | 519 × 380 μm - 52 × 38 μm | |
|
MXPLFLN20XBD
|
292,3–2923X | 3,0 | 0,55 | 1299 × 951 μm - 130 × 95 μm | |
|
MXPLFLN50XBD
|
730,7–7307X | 3,0 | 0,80 | 519 × 380 μm - 52 × 38 μm |
*1 L'ingrandimento e il campo visivo sono basati su un monitor 4K da 27"; impostazione della scala: 175%; modalità anti-vibrazione: disattivata; modalità adatta allo schermo; formato dell'immagine: 4:3.
*2 Il DSX2-SXLOB1, 3X, 10X e il DSX10-XLOB3X non supportano l'osservazione PO.
*3 L'MPLAPON50X non supporta le osservazioni DF, MIX o SR.
*4 L'MPLFLN1.25X e 2.5X non supportano le osservazioni DF, MIX, PO, DIC o SR.
*5 L'MPLFLN2.5XBD non supporta le osservazioni PO o DIC.
