Analisi per imaging avanzato PRECiV
Il software PRECiV™, di facile utilizzo, consente di prendere il controllo del proprio microscopio in modo da poter eseguire misurazioni 2D ripetitive durante le operazioni di produzione, controllo qualità e ispezione.
PRECiV

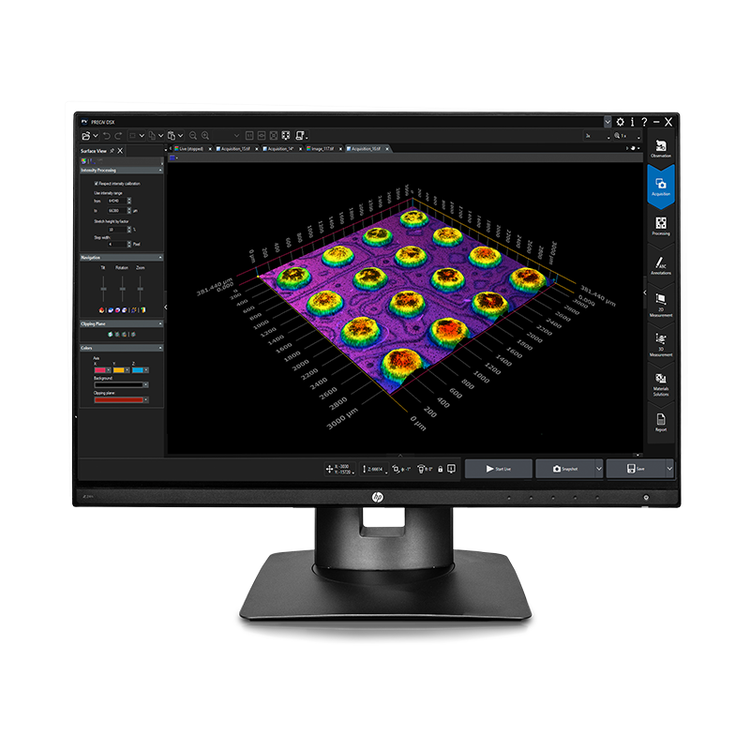

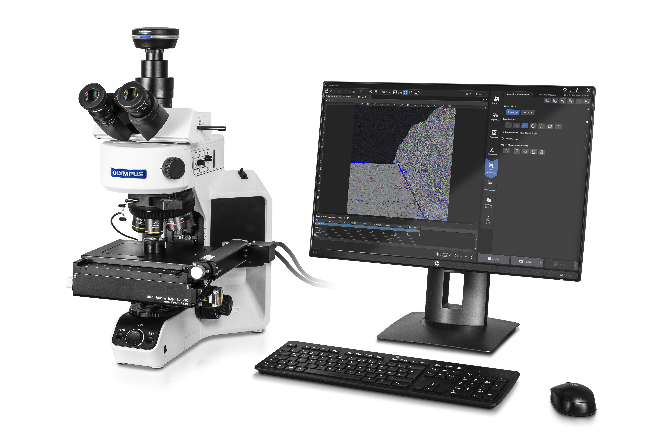

Piattaforma di microscopia di imaging PRECiV™
Ispeziona. Misura. Valutazione.
Facile esecuzione di ripetitive misure 2D/3D e di avanzate analisi delle immagini durante le operazioni di produzione, controllo qualità e ispezione.
- L'interfaccia unificata con flussi di lavoro veloci e efficienti permettono di ottimizzare l'operatività con il microscopio.
- Facile controllo dei nostri microscopi convenzionali e digitali, oltre alle fotocamere e agli accessori.
- Ottieni risultati conformi ai più recenti standard del settore.
- Semplici analisi di immagini complesse mediante la tecnologia AI.
- Ottimizza le funzionalità del microscopio aggiungendo le soluzioni per materiali e altre opzioni.
- Una completa compatibilità con la rete permette una maggiore efficienza.
Pacchetti PRECiV
Il software PRECiV permette di eseguire in modo efficiente delle misure ripetitive e precise oppure di realizzare delle riproducibili analisi di immagini complesse durante il processo di produzione, dalle Ricerca e Sviluppo all'ispezione finale. Per effettuare delle ispezioni ottiche automatizzate e delle misure 3D avanzate possono essere sfruttate le efficienti funzionalità software. Sono inoltre disponibili delle soluzioni personalizzate per espandere le funzionalità del software PRECiV in modo da soddisfare delle esigenze specifiche.
Il software PRECiV è modulabile e offre dei pacchetti dedicati per i microscopi convenzionali e digitali.
Diversi reparti aziendali possono acquistare una licenza sulla base delle funzionalità del software di cui hanno bisogno.
| Per microscopi convenzionali | Per microscopi digitali | Versione Desktop | ||
|
|
|
|
|
|
|
|
|
|
|
PRECiV Capture è il nostro pacchetto base pensato per i clienti che vogliono acquisire immagini digitali ed eseguire misurazioni 2D di base, trasformando il loro attuale microscopio in una workstation digitale per applicazioni come l'ispezione delle merci in arrivo. |
Ideale per i clienti che lavorano in laboratori in cui si effettuano procedure di QA e in spazi adibiti alle ispezioni e che prestano grande attenzione alle immagini. PRECiV Core garantisce un ottimo rapporto qualità-prezzo, disponendo della funzione Extended Focus Image e consentendo di esportare le misurazioni. |
PRECiV Pro dispone di una gamma completa di caratteristiche e funzioni che lo rendono la versione più efficiente e versatile del software. La versione Pro dispone degli strumenti necessari per i clienti che hanno a che fare con le procedure di QA/QC e di analisi dei guasti, nonché per chiunque abbia bisogno di creare report analitici ed effettuare misurazioni per convalidare un campione o un lotto di produzione. |
PRECiV DSX permette di controllare completamente i microscopi digitali e gli accessori della nostra serie DSX. È possibile ottenere il massimo dal proprio sistema motorizzato DSX con la funzione Best Image, l'illuminazione a rilievo ombreggiato, la modalità HDR live e altro. |
È possibile utilizzare il software PRECiV ovunque nel proprio laboratorio di microscopia, senza i controlli di acquisizione delle immagini e della fotocamera. PRECiV Desktop può essere installato su tutti i computer collegati alla rete, permettendo di elaborare i dati lasciando libero per gli altri utenti l'uso della workstation di acquisizione delle immagini. |
Software intuitivo per ottimizzare le funzionalità del microscopio
L'interfaccia PRECiV semplifica i flussi di lavoro assicurando una piena funzionalità. È possibile scegliere, in modo facile, di eseguire un'ispezione predefinita in modalità EZ per gli utenti meno esperti oppure un'ispezione flessibile per gli utenti più esperti. Per un'immersione più efficace nella realtà microscopica il monitor UHD (ultra high definition) permette un'osservazione migliore. Il collegamento del software alla propria rete consente un immediato scambio di dati e informazioni tra i membri di un gruppo di lavoro.
Intuitività e collaborazione
Attraverso pulsanti chiaramente contrassegnati è possibile accedere facilmente alle funzioni del software, come quella di osservazione, acquisizione, misura e analisi. Inoltre vi è la possibilità di acquisire velocemente immagini di alta qualità e di eseguire misure o analisi su immagini live e statiche.

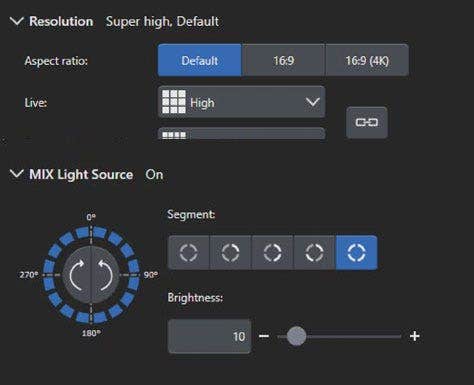

Formazione minima
Per i nuovi utenti, le impostazioni avanzate rimangono nascoste, mantenendo l'interfaccia ordinata. Gli utenti esperti possono premere il pulsante 'more' (altro) per accedere a tutte le caratteristiche e funzioni. Possibilità di personalizzare la schermata Home per agevolare l'accesso alle funzioni utilizzate con maggiore frequenza.

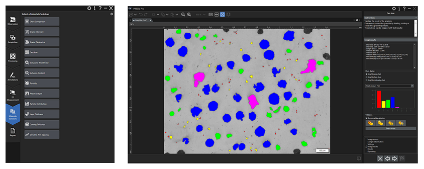

Flusso di lavoro guidato

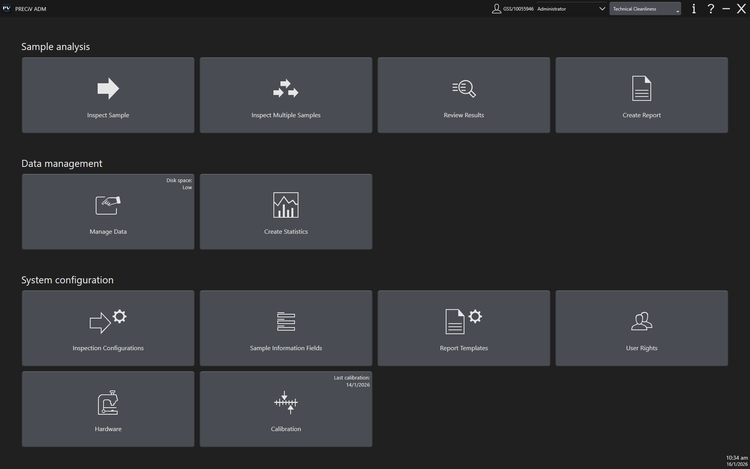

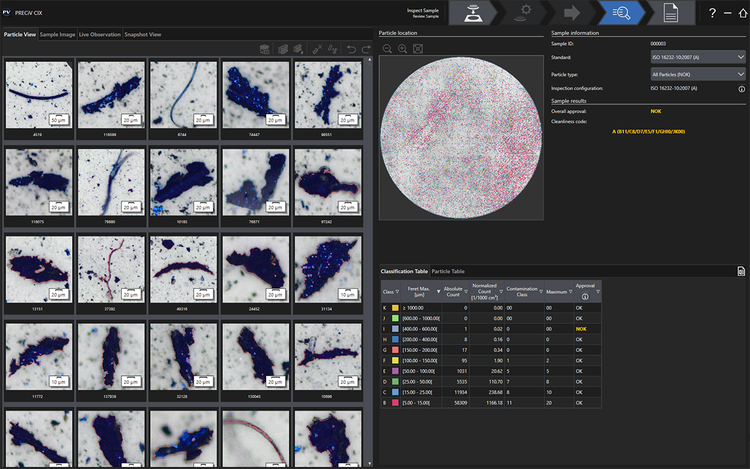

La funzionalità Soluzioni per materiali del software PRECiV integra dei flussi di lavoro dedicati che permettono agli utenti di effettuare delle misure in conformità alle norme internazionali e di esportare dei report standardizzati e personalizzati.
Pacchetti supportati

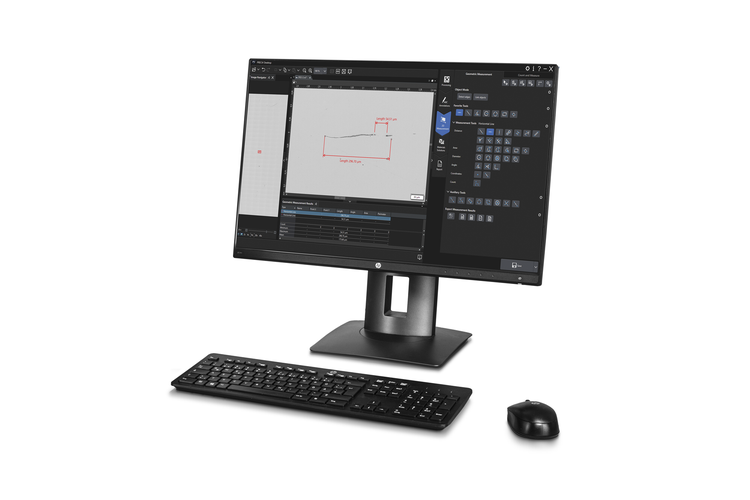

PRECiV Capture, PRECiV Core, PRECiV Pro, PRECIV DSX e PRECIV Desktop
Software versatile per il controllo del microscopio e l'analisi delle immagini

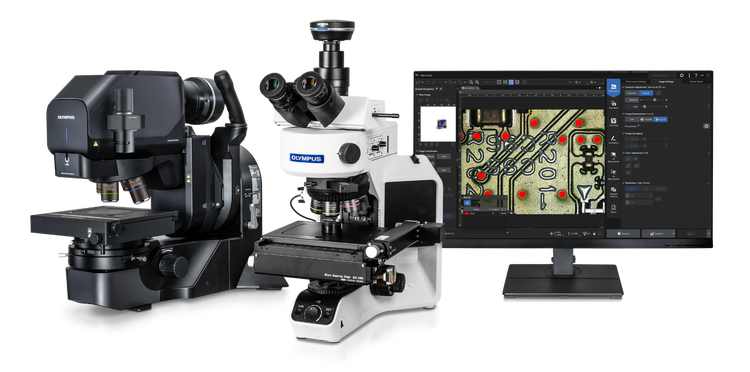

Il software PRECiV rappresenta una soluzione completa di imaging e di misura per un laboratorio di microscopia. Invece di dover passare tra un software per il controllo del microscopio, oltre alle relative componenti, e un software per l'analisi delle immagini, PRECiV permette di eseguire queste operazioni, in modo semplice, attraverso lo stesso software. Il software PRECiV, attraverso la stessa interfaccia, può controllare tutti i nostri microscopi industriali e convenzionali, le rispettive funzioni codificate, i nostri revolver motorizzati e le nostre fotocamere digitali per microscopi.

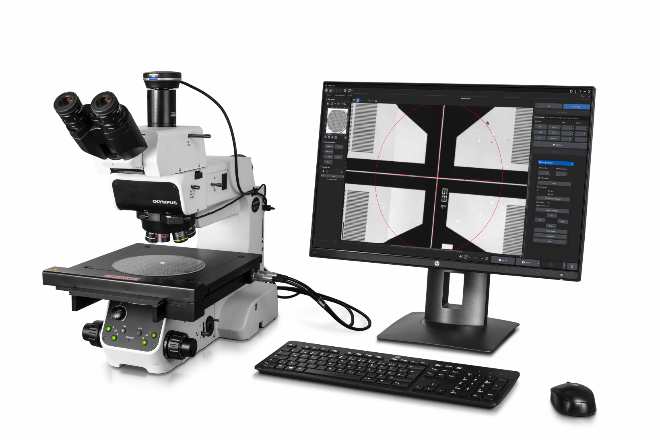

Microscopi convenzionali
PRECiV Capture, Core e Pro operano in modo fluido con i nostri sistemi di microscopia manuali e motorizzati, oltre che con le nostre fotocamere per microscopi e gli accessori in grado di consentire numerose condizioni di imaging come il campo chiaro, il campo scuro, la polarizzazione e l'anti-alone.

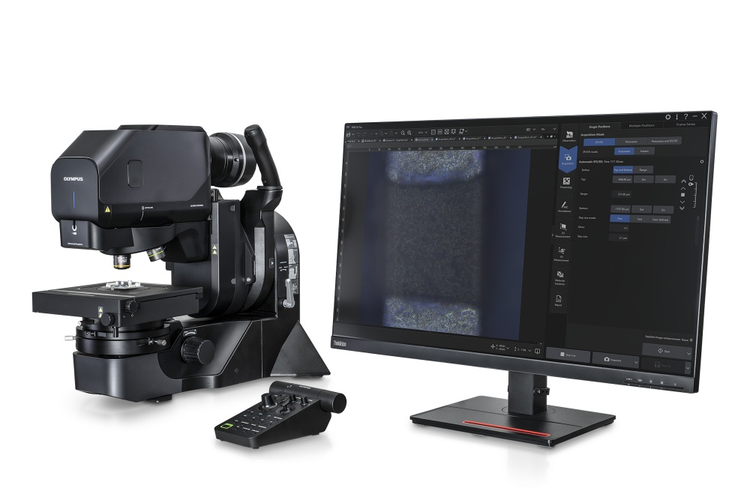

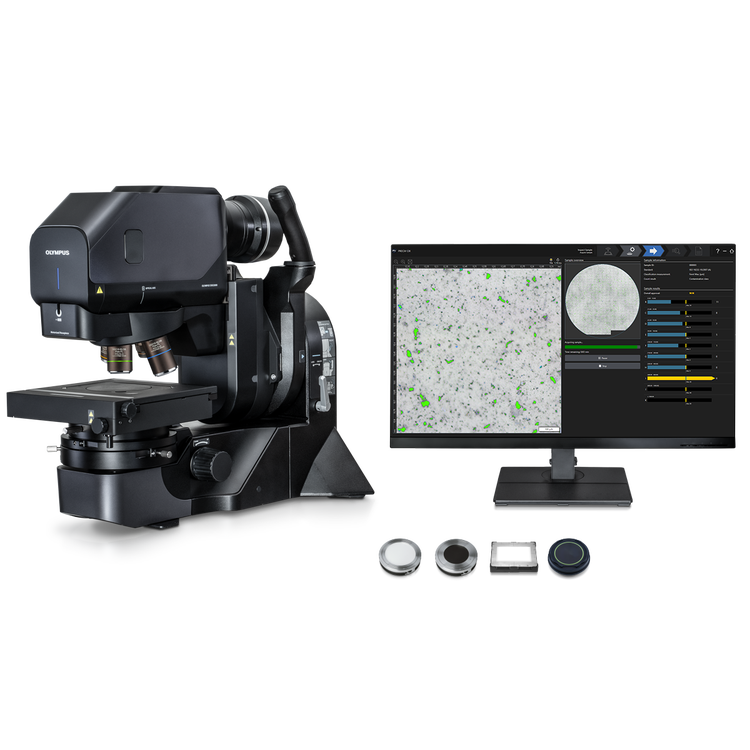

Progettato per i microscopi digitali
PRECiV DSX è in grado di gestire la nostra serie di microscopi digitali DSX, permettendo una più facile analisi dei guasti. Questa combinazione di hardware e software semplifica il flusso di lavoro di ispezione attraverso un veloce cambio di visualizzazione macro-micro, dei metodi di osservazione multipli attraverso la pressione di un pulsante, un'ampia gamma di obiettivi di facile sostituzione e molto altro. È possibile visualizzare e analizzare facilmente i dati acquisiti mediante PRECiV DSX e le opzionali funzionalità supplementari per le applicazioni speciali.
Ripetitive misure e analisi 2D/3D
Il software PRECiV permette agli utenti che si occupano di produzione, controllo qualità e ispezione di effettuare delle misure 2D/3D ripetitive e precise oltre a delle complesse analisi di immagini, in modo da ottenere dei risultati conformi con le più recenti norme industriali.

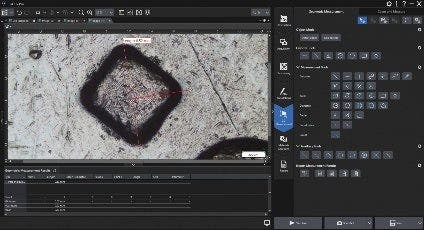

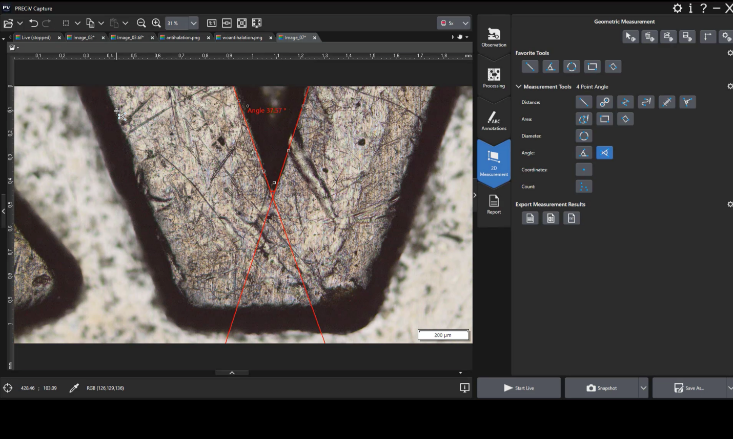

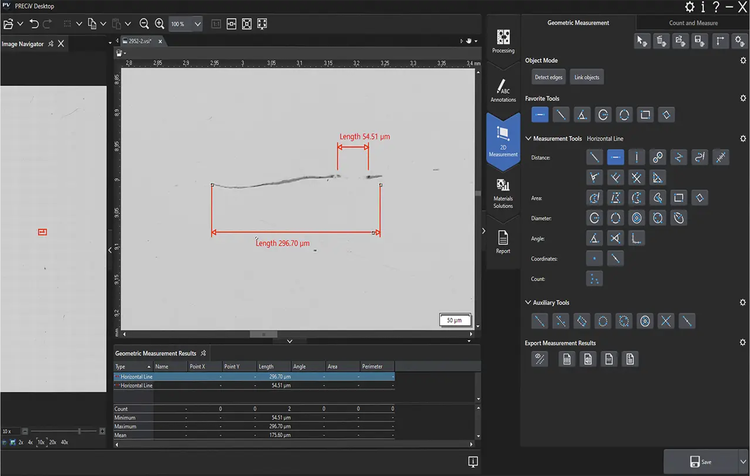

Misurazioni interattive
Il software PRECiV permette di eseguire delle misure e delle analisi 2D/3D precise e ripetitive su immagini live o registrate. Il software fornisce gli strumenti per eseguire delle misure geometriche complesse, in modo da poter gestire anche le più complicate applicazioni di produzione e ispezione.

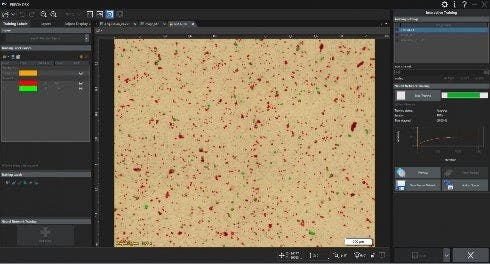

Tecnologia Deep Learning TruAI
Con l'eccezione di Capture, tutti i pacchetti PRECiV possono essere usati con l'opzionale tecnologia TruAI per analizzare velocemente e facilmente le immagini complesse. La rete neurale artificiale può essere usata per la segmentazione di immagini, permettendo all'Intelligenza Artificiale (AI) di distinguere caratteristiche in un campione che può essere gestito da delle soluzioni esclusivamente analitiche.

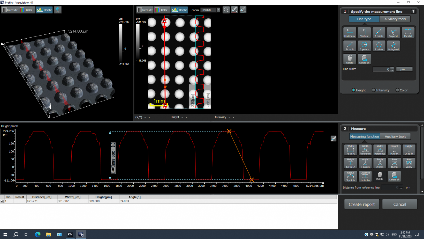

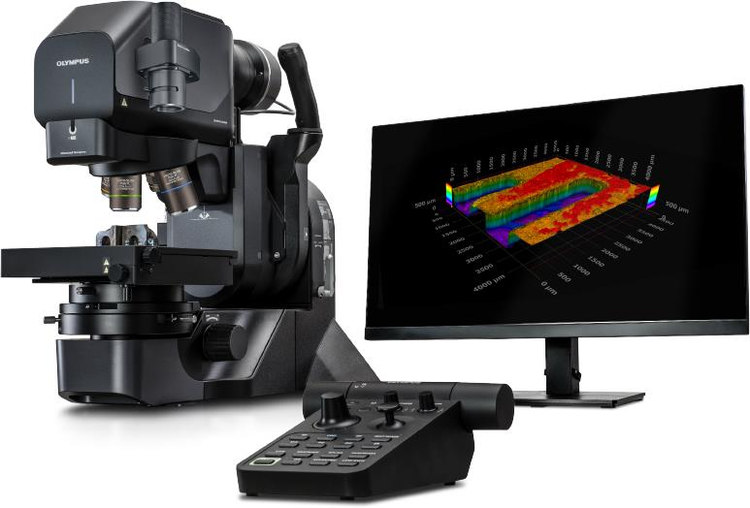

Analisi della rugosità 3D

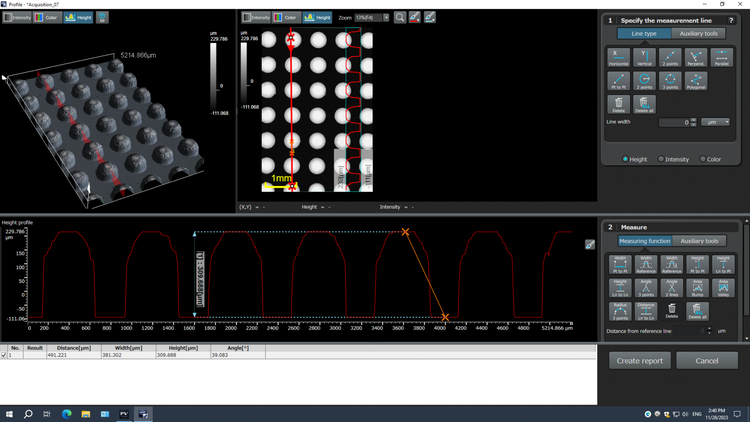

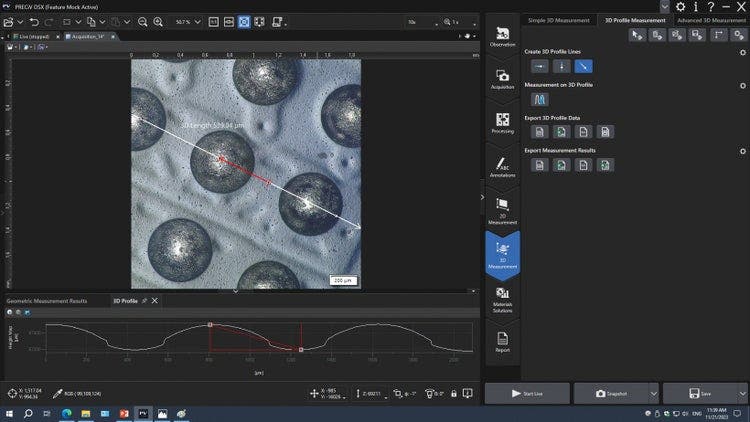

I pacchetti PRECiV supportano le misure di profili lineari 3D, le misure 3D avanzate e analisi della rugosità superficiale di immagini 3D acquisite con i nostri microscopi digitali della serie DSX utilizzando l'Applicazione di analisi 3D. L'immagine viene automaticamente trasferita dal PRECiV DSX all'Applicazione di Analisi 3D.
Moduli opzionali PRECiV: Personalizzare il software in base alle proprie necessità
I moduli opzionali PRECiV si integrano direttamente nel software, permettendo di personalizzarli mediante soluzioni di misura e analisi personalizzate in base alle proprie applicazioni e necessità, come la metallografia e la motorizzazione.

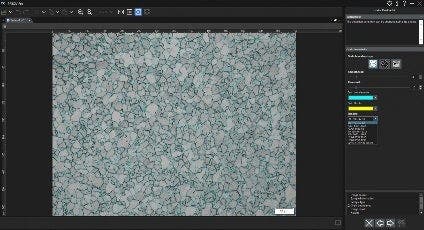

Metallografia
Per i metallografi e i ricercatori operanti nell'ambito delle scienze dei materiali, PRECiV consente di integrare dei semplici flussi di lavoro guidati per tutte le mansioni quotidiane che richiedono la produzione di report in conformità alla maggior parte delle norme internazionali come l'ISO, l'ASTM e il JIS (Grain Size [granulometria], Cast Iron [ghisa], Non-Metallic Inclusions [inclusioni non metalliche], Dendrite Arm Spacing [distanza interdendritica]

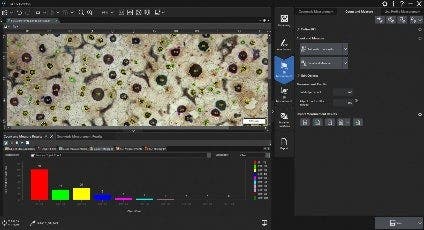

Analisi delle immagini

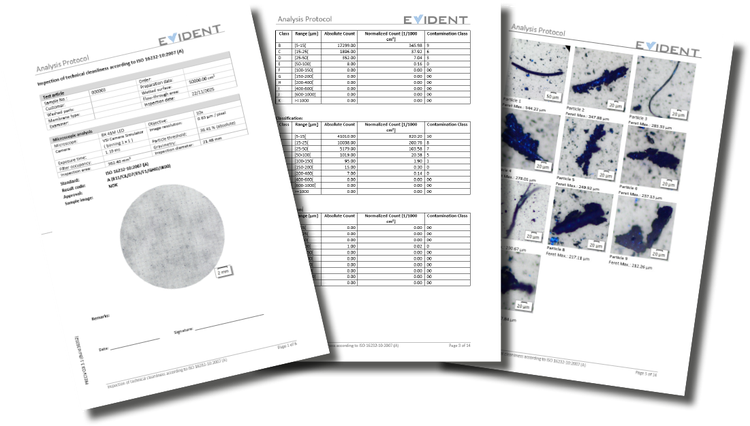

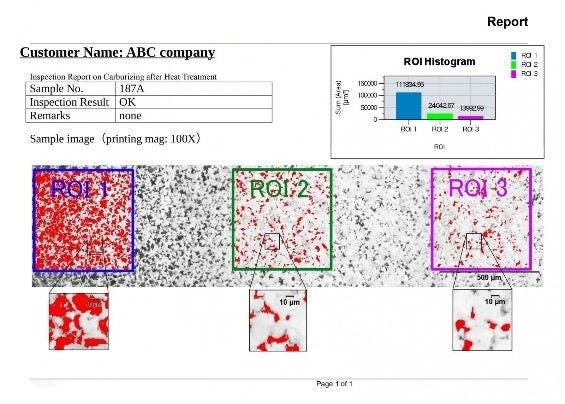

I risultati quantitativi sono fondamentali. I moduli PRECiV opzionali per l'analisi della rugosità 3D, il rilevamento degli oggetti, la misura della distribuzione dimensionale, l'analisi della fase e l'addestramento della rete neurale che assicurano che i risultati siano disponibili in modo più veloce, migliorando inoltre la riproducibilità e la sicurezza.

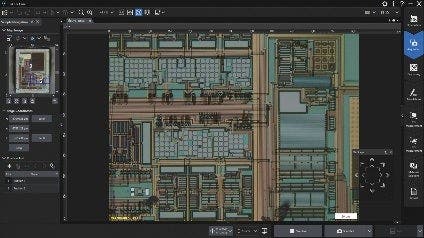

Motorizzazione e software personalizzato
PRECiV possiede dei moduli opzionali che permettono di controllare i microscopi manuali e semiautomatizzati per l'industria e le scienze dei materiali, oltre ai dispositivi motorizzati X, Y e Z. Una dedicata interfaccia permette agli utenti esperti di controllare con efficienza un tavolino motorizzato e un sistema di messa a fuoco per acquisire immagini in time-lapse, video o stack 3D. Inoltre le soluzioni software dedicate supportano i tavolini motorizzati X, Y e Z con applicazioni come Da macro a micro, Navigate on wafer e Misura mediante il tavolino.
5 vantaggi del software PRECiV rispetto alle convenzionali piattaforme di imaging
01 Semplice
- Software di imaging e misura di semplice uso
- Misure 3D precise e ripetibili
- Interfaccia moderna con le funzioni più di frequente sempre visibili
- Capacità di nascondere le funzioni avanzate per rimanere concentrati sull'applicazione
02 Modulare e versatile
- Operatività con numerose condizioni di imaging mediante prodotti Evident e di terze parti
- Controllo di tutti i nostri microscopi manuali, semiautomatizzati e digitali Evident
- Controllo di tutte le nostre fotocamere per microscopi digitali Evident
- Numerose soluzioni software aggiornate alle più recenti norme
- Misura del profilo 3D e analisi 3D, come l'analisi della rugosità 3D
03 Sicuro
- Conformità alle ultime norme in materia di cybersecurity
- Condivisione dei dati nella propria rete locale o nel Cloud Office 365
- Soluzioni digitali per i metodi di condivisione
04 AI efficiente
- Opzionali Soluzioni per i materiali con i flussi di lavoro dedicati con supporto della maggior parte delle reti neurali
- Semplice Macro Recorder per le ispezioni ripetitive
- Funzionalità AI live
- Incluso l'addestramento della rete neurale
05 Ispezione semiautomatica
- Funzioni di semplice uso e interfaccia in grado di assicurare l'incremento dell'efficienza
- Integrazione dei microscopi digitali della serie DSX
- Supporto di hardware motorizzato di terze parti (tavolini motorizzati e sistemi di messa a fuoco)
- Supporto della motorizzazione di flussi di lavoro per le Soluzioni per i materiali

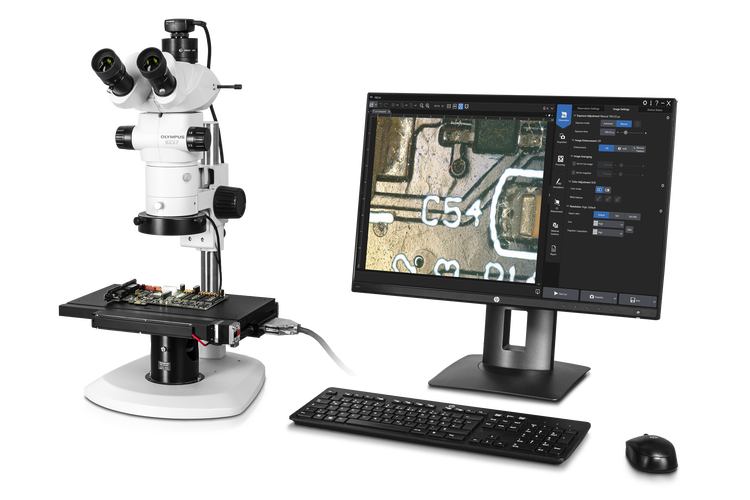

PRECiV™ Capture
Pacchetto di base con funzionalità Core
PRECiV™ Capture è il nostro pacchetto di base pensato per i clienti che vogliono acquisire immagini digitali ed eseguire misurazioni 2D di base, trasformando il loro attuale microscopio in una workstation digitale per applicazioni come l'ispezione delle merci in arrivo.
Progettato per la microscopia convenzionale
PRECiV Capture è compatibile con i nostri sistemi di microscopia manuali e semi-motorizzati, oltre che con le nostre fotocamere per microscopi e gli accessori in grado di consentire numerose condizioni di imaging come il campo chiaro, il campo scuro, la polarizzazione e l'anti-alone.
Quando si installa PRECiV Capture vengono installati anche i driver necessari. Questo semplifica il cambio del prodotto utilizzato.

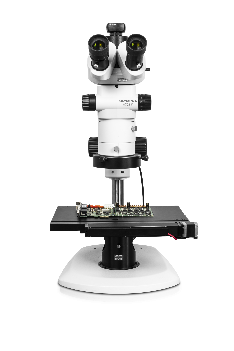

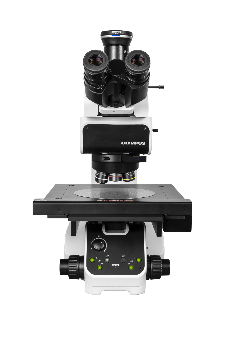

Stativi per microscopi supportati
| Convenzionale | Stereoscopico | |||
|
|
|
|
|

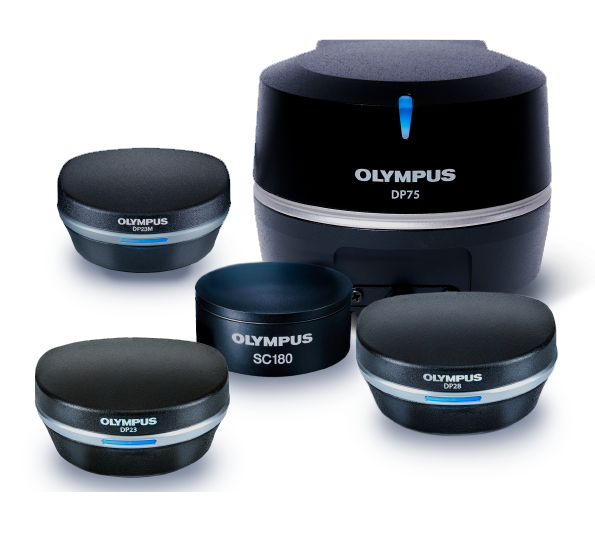

Fotocamere supportate
Avere immagine reali è importante per ottenere misure riproducibili e di elevata qualità. Una risoluzione spaziale eccellente combinata con un elevato numero di pixel permette di sfruttare appieno la risoluzione ottica degli obiettivi e consente di acquisire immagini di dettagli e strutture di ridotte dimensioni di campioni, anche con obiettivi a basso ingrandimento. Le immagini a alta risoluzione acquisite con PRECiV Capture permettono agli utenti di eseguire osservazioni esclusivamente sulla schermata senza l'impiego di oculari, rendendo il sistema un vero microscopio digitale. Il software PRECiV Capture supporta un lungo elenco di fotocamere digitali.
PRECiV Capture supporta la nostra ampia gamma di fotocamere che possono essere adattate ai nostri stativi per microscopi industriali convenzionali. L'acquisizione delle immagini viene semplificata dalle funzionalità di esposizione automatica, bilanciamento automatico del bianco e indicatore di messa a fuoco. È possibile adattare la modalità e la risoluzione della fotocamera alle condizioni di acquisizione delle immagini (monocromatica o alta fedeltà cromatica) e utilizzare un sistema di messa a fuoco per acquisire delle immagini nitide. Il software a schermate multiple permette di ottimizzare la chiarezza e la condivisione delle immagini.
| Prestazioni eccezionali | Migliore risoluzione laterale | Ispezioni a alta qualità con 4K | Immagini ad alta qualità | Immagini monocromatiche | Eccellente gestione dei costi | ||
| DP75 | SC180 | DP28 | DP23 | DP23M | LC35 | ||
| Sensore di immagini | 1,1 pollici CMOS a colori |
1/2,3 pollici CMOS a colori |
1 pollice CMOS a colori |
1/1,8 pollici CMOS a colori |
1/1,8 pollici CMOS monocromatico |
0,5 pollici CMOS a colori |
|
| Densità dei pixel (megapixel) | 12–49 | 18,1 | 8,9 | 6,4 | 6,4 | 3,5 | |
| Dimensioni dei pixel (µm) | 3,45 × 3,45 | 1,25 × 1,25 | 3,45 × 3,45 | 2,4 × 2,4 | 2,4 × 2,4 | 2,64 × 2,64 | |
| Frequenza di quadro (fps) | 60–22 | 59–10,5 | 64–32 | 60–45 | 60–45 | 40–19 | |
| Collegamento | USB 3.1 Gen 2 | USB 3.0 | USB 3.1 Tipo-C | USB 3.1 Tipo-C | USB 3.1 Tipo-C | USB 3.1 Tipo-C | |
| Windows 10/11—64 bit | Y | Y | Y | Y | Y | Y | |
| Funzionalità speciali | Filtro taglia IR commutabile | Picco della messa a fuoco, Efficiente media delle immagini | Otturatore totale | Otturatore progressivo | Otturatore progressivo | Otturatore progressivo | |
|
ADC* *Convertitore analogico-digitale (ADC); l'attuale profondità del bit della fotocamera dipende dal software usato. |
10 bit | 12 bit | 10 bit | 10 bit | 10 bit | 10 bit | |
| Osservazione | Condizione di luminosità ottimale (es: campo chiaro) | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Condizioni di scarsa luminosità (es: campo scuro, luce polarizzata e osservazione DIC) | ✓ | ✓ | ✓ | ✓ | ✓ | - | |
| Condizioni di scarsissima luminosità (es: fluorescenza) | ✓ | - | - | - | ✓ | - | |
| IR | ✓ Fino a 1 000 nm |
- | - | - | ✓ Fino a 1 000 nm |
- | |
| Misura / Analisi | Individuazione di minime differenze a un basso ingrandimento | ✓ | ✓ | ✓ | - | - | - |
| Misura/analisi a alta precisione | ✓ | ✓ | ✓ | ✓ | - | - | |
| Analisi delle soglie (modalità B/W) | ✓ | - | ✓ | ✓ | ✓ | - | |

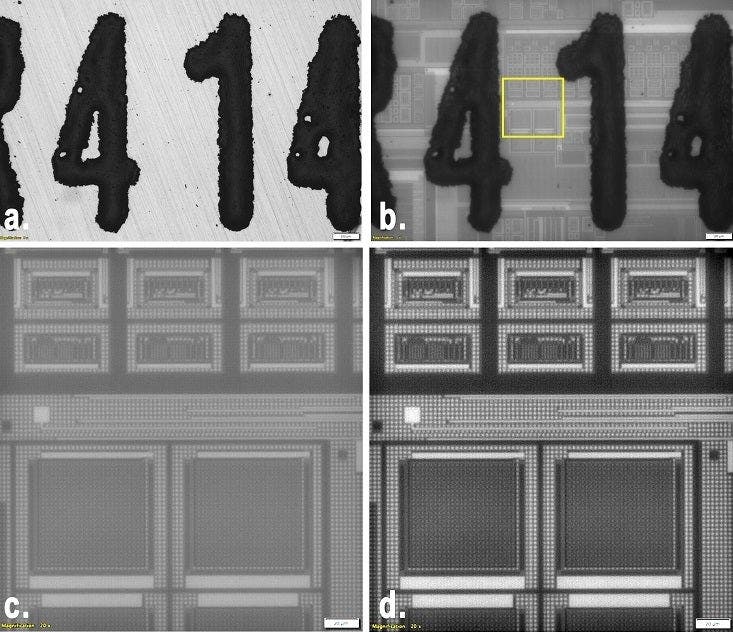

Maggiori dettagli con l'imaging IR (infrarossi)
L'imaging IR rappresenta uno strumento fondamentale per il controllo qualità e i laboratori di Ricerca e Sviluppo. La modalità IR permette l'ispezione non distruttiva attraverso strati di silice di prodotti assemblati nella fase finale del processo produttivo.
PRECiV Capture supporta:
- Fotocamere che sono sensibili alle lunghezze d'onda degli infrarossi e degli infrarossi a onde corte (900–1700 nm)
- Fino a 60 frame al secondo (fps) con le nostre fotocamere compatibili per un'osservazione chiara e uniforme sul proprio monitor

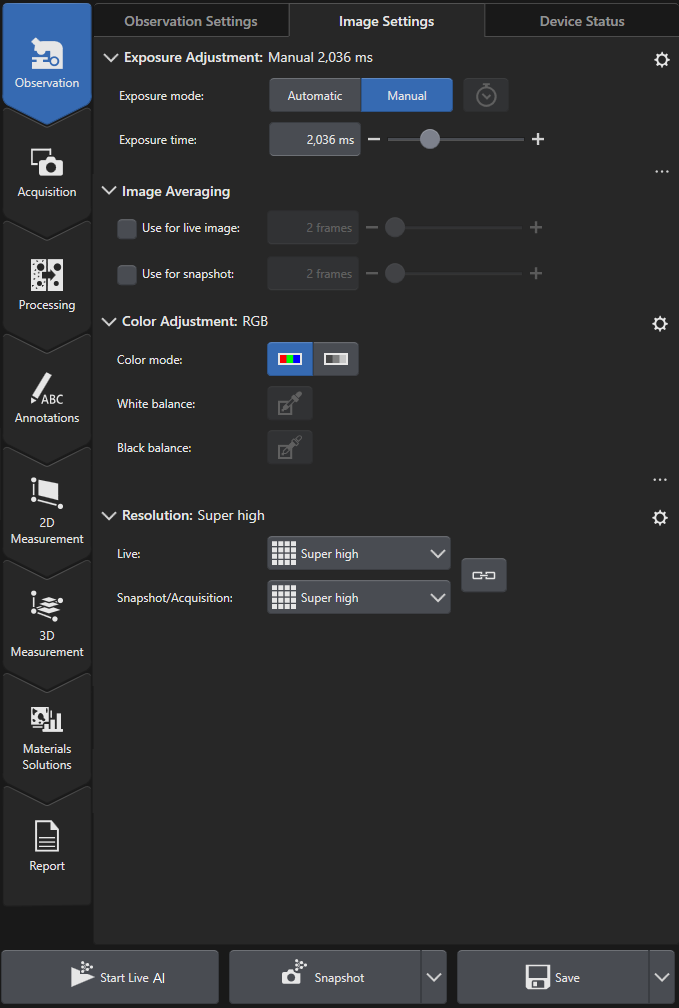

Acquisizione di immagini in tempo reale
Tutti i pacchetti PRECiV integrano una tecnologia di elaborazione live digitale che permette all'utente, ad esempio, di zoomare in avanti in un'immagine live per verificare dei dettagli o effettuare delle misure interattive.
L'acquisizione di immagini di alta qualità risulta semplice visto che le funzionalità software di controllo di esposizione automatico, di visualizzazione dell'istogramma live e di indicazione di sovraesposizione assicurano che venga impiegata l'intera gamma dinamica della fotocamera minimizzando sovraesposizioni e riflessi. L'indicatore di messa a fuoco permette di selezionare un'area d'interesse e di metterla a fuoco. Lo zoom digitale applicato con la rotellina del mouse permette di verificare velocemente il riquadro dell'immagine live per assicurarsi che la fotocamera abbia acquisito i dettagli desiderati, prima di acquisire e salvare l'immagine. Di conseguenza le immagini sono prodotte con la massima affidabilità e riproducibilità, indipendentemente dalle capacità dell'utente.

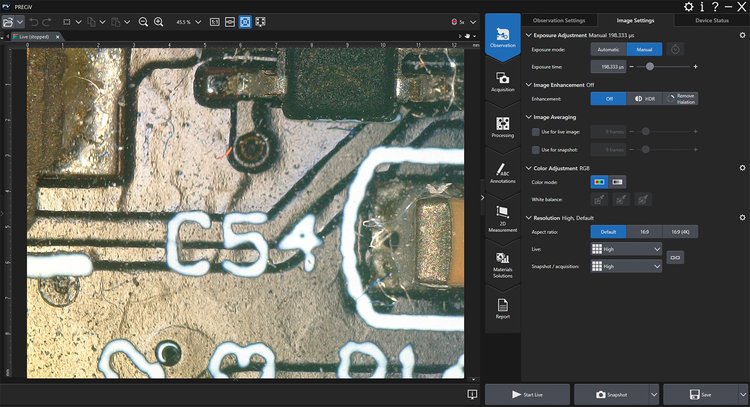

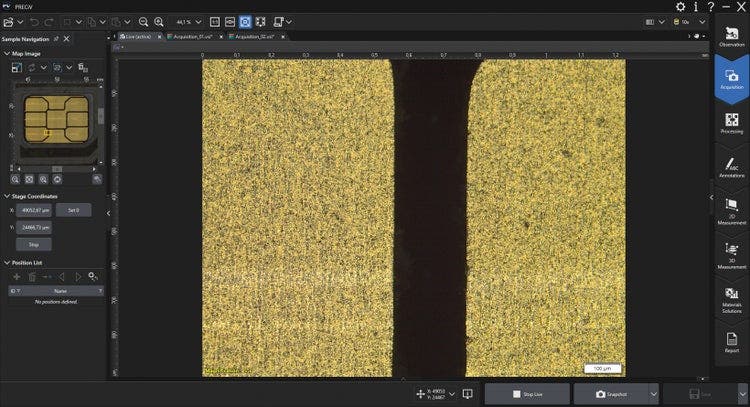

Funzioni di imaging live
Le funzionalità di imaging live del software PRECiV Capture come il live overlay e il live zoom permettono di interagire con l'immagine live tarata automaticamente e di eseguire diverse note.

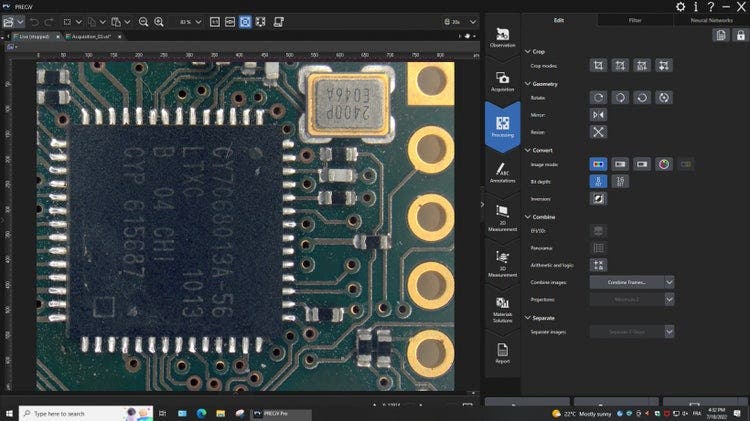

Strumenti di imaging notevoli
Durante l'osservazione live o l'analisi post-acquisizione delle immagini PRECiV Capture offre diversi strumenti di miglioramento delle immagini che permettono di potenziare le capacità di ispezione e di incrementare le probabilità di rilevamento. PRECiV Capture supporta:
- Campo chiaro
- Campo scuro
- Polarizzazione
- Contrasto interferenziale (DIC)
Tutti i filtri di immagini possono inoltre essere applicati su immagini 4K e con risoluzione maggiore.
Risoluzione e rendering di colore offrono immagini di elevata qualità richieste nelle applicazioni industriali. Inoltre PRECiV Capture è dotato di pratici strumenti che consentono di ottimizzare l'immagine in tempo reale, tra cui l' HDR (High-dynamic range), l'antiriflesso, il reticolo digitale e l'ausilio per la messa a fuoco.
Contrasto migliorato
La funzionalità HDR (High dynamic range - Ampio campo dinamico) migliora il contrasto delle immagini in condizioni difficili (aree molto scure e molto chiare presenti nella stessa immagine). Tutte le fotocamere supportate dal software PRECiV possono essere usate in questa modalità e le fotocamere dedicate integrano una modalità live.

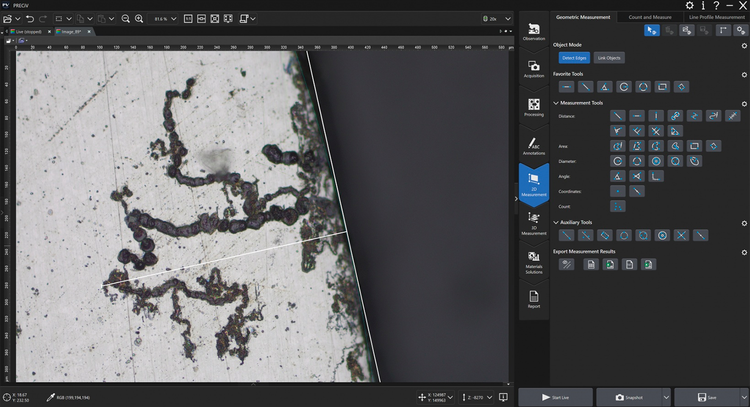

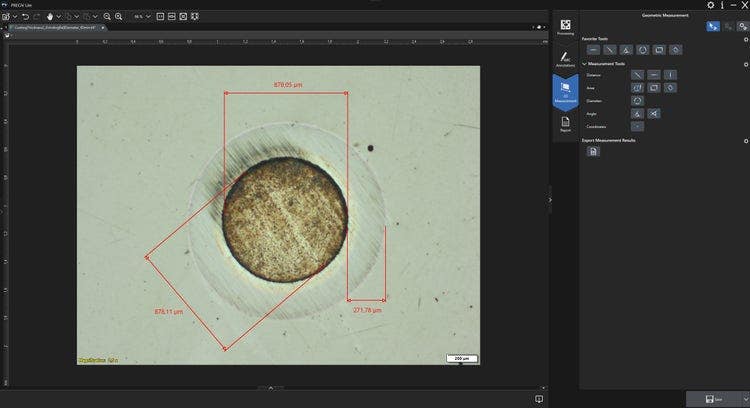

Misure di base
Il software PRECiV Capture permette di eseguire delle misure interattive bidimensionali precise e ripetitive su un'immagine live o registrata attraverso la combinazione di una semplice interfaccia utente e di funzioni efficienti. Le misure supportate includono distanza, angoli, rettangoli, cerchi, ellissi, poligoni, distanza cerchio-cerchio, misuratori di angoli e misuratore di linee. I risultati di misura possono essere facilmente riportati in una cartella di lavoro.
PRECiV™ Core
Orientati alla qualità delle immagini
PRECiV™ Core è ideale per i clienti che lavorano in laboratori in cui si effettuano procedure di QA e in spazi adibiti alle ispezioni e che prestano grande attenzione alle immagini. PRECiV Core garantisce un ottimo rapporto qualità-prezzo, disponendo della funzione Extended Focus Image e consentendo di esportare le misurazioni.
Progettato per la microscopia convenzionale
PRECiV Core è compatibile con i nostri sistemi di microscopia manuali e semi-motorizzati, oltre che con le nostre fotocamere per microscopi e gli accessori in grado di consentire numerose condizioni di imaging come il campo chiaro, il campo scuro, la polarizzazione e l'anti-alone.
Quando si installa PRECiV Core e altri moduli opzionali sono installati anche i necessari driver. Questo semplifica il cambio del prodotto utilizzato.
Stativi per microscopi supportati
PRECiV Core supporta:
| Convenzionale | Stereoscopico | |||
|
|
|
|
|
|
Fotocamere supportate
Avere immagine reali è importante per ottenere misure riproducibili e di elevata qualità. Una risoluzione spaziale eccellente combinata con un elevato numero di pixel permette di sfruttare appieno la risoluzione ottica degli obiettivi e consente di acquisire immagini di dettagli e strutture di ridotte dimensioni di campioni, anche con obiettivi a basso ingrandimento. Le immagini a alta risoluzione acquisite con PRECiV Core permettono agli utenti di eseguire osservazioni esclusivamente sulla schermata senza l'impiego di oculari, rendendo il sistema un vero microscopio digitale. Il software PRECiV Core supporta un lungo elenco di fotocamere digitali.
PRECiV Core supporta la nostra ampia gamma di fotocamere che possono essere adattate ai nostri stativi per microscopi industriali convenzionali. L'acquisizione delle immagini viene semplificata dalle funzionalità di esposizione automatica, bilanciamento automatico del bianco e indicatore di messa a fuoco. È possibile adattare la modalità e la risoluzione della fotocamera alle condizioni di acquisizione delle immagini (monocromatica o alta fedeltà cromatica) e utilizzare un sistema di messa a fuoco per acquisire delle immagini nitide. Il software a schermate multiple permette di ottimizzare la chiarezza e la condivisione delle immagini.
| Prestazioni eccezionali | Migliore risoluzione laterale | Ispezioni a alta qualità con 4K | Immagini ad alta qualità | Immagini monocromatiche | Eccellente gestione dei costi | per le osservazioni a infrarossi (IR) | ||
| DP75 | SC180 | DP28 | DP23 | DP23M | LC35 | HAMAMATSU C12741-03 | ||
| Sensore di immagini | 1,1 pollici CMOS a colori |
1/2,3 pollici CMOS a colori |
1 pollice CMOS a colori |
1/1,8 pollici CMOS a colori |
1/1,8 pollici CMOS monocromatico |
0,5 pollici CMOS a colori |
2/3 pollici InGaAs monocromatico |
|
| Densità dei pixel (megapixel) | 12–49 | 18,1 | 8,9 | 6,4 | 6,4 | 3,5 | 640 × 512 | |
| Dimensioni dei pixel (µm) | 3,45 × 3,45 | 1,25 × 1,25 | 3,45 × 3,45 | 2,4 × 2,4 | 2,4 × 2,4 | 2,64 × 2,64 | 20 × 20 | |
| Frequenza di quadro (fps) | 60–22 | 59–10,5 | 64–32 | 60–45 | 60–45 | 40–19 | 60 | |
| Collegamento | USB 3.1 Gen 2 | USB 3.0 | USB 3.1 Tipo-C | USB 3.1 Tipo-C | USB 3.1 Tipo-C | USB 3.1 Tipo-C | USB 3.0 | |
| Windows 10/11—64 bit | Y | Y | Y | Y | Y | Y | Y | |
| Funzionalità speciali | Filtro taglia IR commutabile | Picco della messa a fuoco, Efficiente media delle immagini | Otturatore totale | Otturatore progressivo | Otturatore progressivo | Otturatore progressivo | Raffreddamento di Peltier | |
|
ADC* *Convertitore analogico-digitale (ADC); l'attuale profondità del bit della fotocamera dipende dal software usato. |
10 bit | 12 bit | 10 bit | 10 bit | 10 bit | 10 bit | 14 bit | |
| Osservazione | Condizione di luminosità ottimale (es: campo chiaro) | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | - |
| Condizioni di scarsa luminosità (es: campo scuro, luce polarizzata e osservazione DIC) | ✓ | ✓ | ✓ | ✓ | ✓ | - | - | |
| Condizioni di scarsissima luminosità (es: fluorescenza) | ✓ | - | - | - | ✓ | - | - | |
| IR | ✓ Fino a 1 000 nm |
- | - | - | ✓ Fino a 1 000 nm |
- | ✓ | |
| Misura / Analisi | Individuazione di minime differenze a un basso ingrandimento | ✓ | ✓ | ✓ | - | - | - | - |
| Misura/analisi a alta precisione | ✓ | ✓ | ✓ | ✓ | - | - | - | |
| Analisi delle soglie (modalità B/W) | ✓ | - | ✓ | ✓ | ✓ | - | ✓ | |

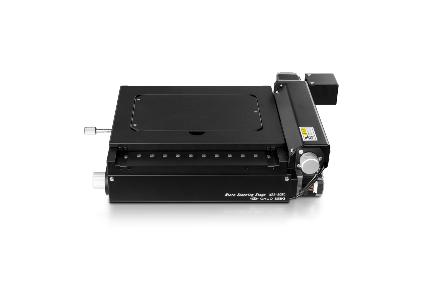

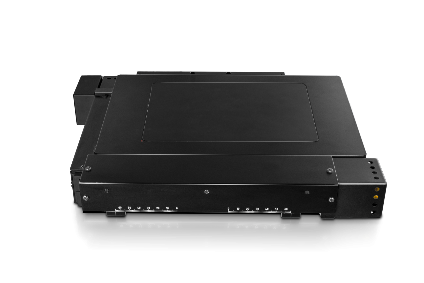

Tavolini motorizzati supportati
Utilizzando l'opzionale modulo di motorizzazione il software PRECiV Core può controllare diversi tavolini motorizzati X,Y di terze parti e i sistemi di messa a fuoco Z motorizzati per l'acquisizione di immagini avanzata.
| CHUOSEIKI | LUDL | MÄRZHÄUSER | PRIOR | |
| Componenti elettroniche | QT-ADM3 [RS-232] |
MAC6000 [RS-232 o USB*] |
TANGO [RS-232 o USB*, PCI-e] |
PROSCAN 3 [RS-232 o USB*] |
| Tavolino BX3M X,Y | MSS-50C-OB 50 × 50 mm MSS-50WC-OB 100 × 50 mm |
96S100 100 × 75 mm (+ Adattatore) |
SCAN 75 × 50 mm SCAN 130 × 85 mm SCAN 225 × 76 mm |
H101B× 114 × 75 mm |
| Tavolino MX63 / MX63L X,Y | MSS-50C 150 × 150 mm MSS-300C 300 × 300 mm |
99S103-6-LE 204 × 204 mm (+ Adattatore) 99S105-6-LE 305 × 305 mm (+ Adattatore) |
SCAN 200 × 20 mm SCAN 300 × 300 mm |
H105 154 × 154 mm H112 302 × 302 mm |
| Tavolino GX53 X,Y | 965106-O3-LE 120 × 100 mm |
SCAN IM 114 × 70 | H117 114 × 75 mm | |
| Sistema di messa a fuoco motorizzato | MSS-FM1 | 96A404 | MFD-2 (solamente BX3M) MFD |
PS3H122R |
*Porta COM virtuale (necessità di installazione del driver fornito nel disco di configurazione del PRECiV)

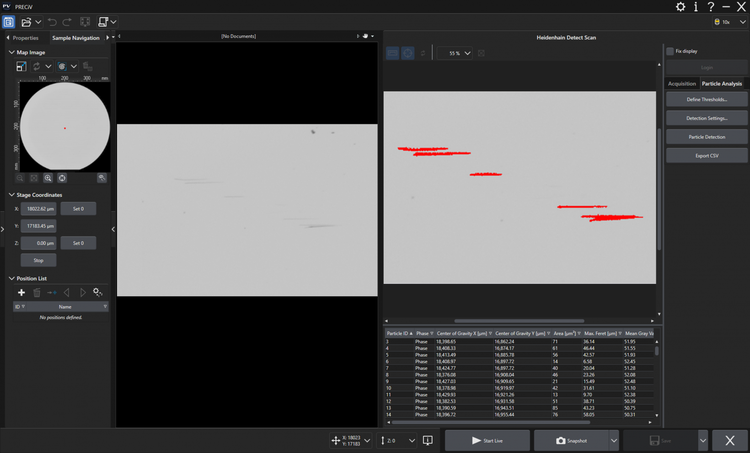

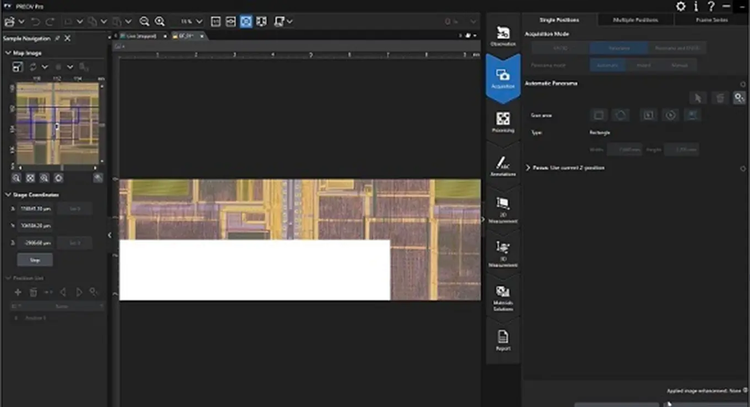

Soluzioni software personalizzate con tavolini motorizzati X, Y e Z
Soluzioni software personalizzate specificatamente sviluppate per ottimizzare la motorizzazione X, Y e Z.
- Da macro a micro: Rileva strutture da un'immagine panoramica e trasforma i contorni delle particelle in un'area di scansione per un'acquisizione a un ingrandimento maggiore e un'elaborazione più approfondita.
- Navigate on wafer (esplorazione del wafer): Definisci i punti di interesse su un wafer e esplora diversi punti per l'acquisizione delle immagini Riposiziona il campione mediante l'allineamento a tre punti e si sposta usando l'indice della riga e della colonna su wafer con die.
- Misura con tavolino: Le coordinate di un tavolino motorizzato e con encoding saranno acquisite per definire il punto iniziale e finale di una singola misura di lunghezza. Il risultato della misura 2D include le posizioni X, Y e Z.
Acquisizione di immagini in tempo reale
L'acquisizione di immagini di alta qualità risulta semplice visto che le funzionalità software di controllo di esposizione automatico, di visualizzazione dell'istogramma live e di indicazione di sovraesposizione assicurano che venga impiegata l'intera gamma dinamica della fotocamera minimizzando sovraesposizioni e riflessi. L'indicatore di messa a fuoco permette di selezionare un'area d'interesse e di metterla a fuoco. Lo zoom digitale applicato con la rotellina del mouse permette di verificare velocemente il riquadro dell'immagine live per assicurarsi che la fotocamera abbia acquisito i dettagli desiderati, prima di acquisire e salvare l'immagine. Di conseguenza le immagini sono prodotte con la massima affidabilità e riproducibilità, indipendentemente dalle capacità dell'utente.
Strumenti di imaging notevoli
Durante l'osservazione live o l'analisi post-acquisizione delle immagini PRECiV Core offre diversi strumenti di miglioramento delle immagini che permettono di efficientare le capacità di ispezione e di incrementare le probabilità di rilevamento. PRECiV Core supporta:
- Campo chiaro
- Campo scuro
- Polarizzazione
- Contrasto interferenziale (DIC)
- MIX (campo chiaro e campo scuro)
Tutti i filtri di immagini possono inoltre essere applicati su immagini 4K e con risoluzione maggiore.
Risoluzione e rendering di colore offrono immagini di elevata qualità richieste nelle applicazioni industriali. Inoltre PRECiV Core è dotato di pratici strumenti che consentono di ottimizzare l'immagine in tempo reale, tra cui l'HDR (High-dynamic range), l'antiriflesso, il reticolo digitale e l'ausilio per la messa a fuoco.
Contrasto migliorato
La funzionalità HDR (High dynamic range - Ampio campo dinamico) migliora il contrasto delle immagini in condizioni difficili (aree molto scure e molto chiare presenti nella stessa immagine). Tutte le fotocamere supportate dal software PRECiV possono essere usate in questa modalità e le fotocamere dedicate integrano una modalità live.

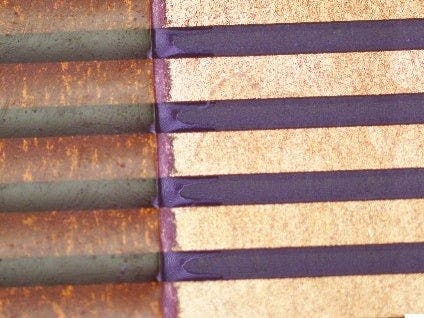

Osservazione MIX
Il software PRECiV Core supporta le osservazioni MIX. La tecnica combina l'illuminazione con campo scuro direzionale (con LED anulare per illuminare uno o più quadranti in un determinato momento), l'illuminazione con campo chiaro, la fluorescenza e la polarizzazione, permettendo agli utenti di evidenziare difetti e differenziare superfici sporgenti da quelle depresse che sono normalmente difficili da vedere con microscopi convenzionali. L'osservazione MIX aiuta a ridurre l'alone del campione e risulta utile per visualizzare la struttura superficiale del campione.
Conventional (convenzionale): Il campo chiaro illumina dall'alto il campione mentre il comune campo scuro evidenzia i graffi e le imperfezioni su una superficie piana, illuminando il campione lateralmente rispetto all'obiettivo.
Conventional (convenzionale): Il campo chiaro illumina dall'alto il campione mentre il comune campo scuro evidenzia i graffi e le imperfezioni su una superficie piana, illuminando il campione lateralmente rispetto all'obiettivo.
Advanced (avanzato): Il MIX è una combinazione di campo chiaro e campo scuro direzionale attraverso un LED anulare; il LED può essere regolato per selezionare in quale direzione orientare l'illuminazione

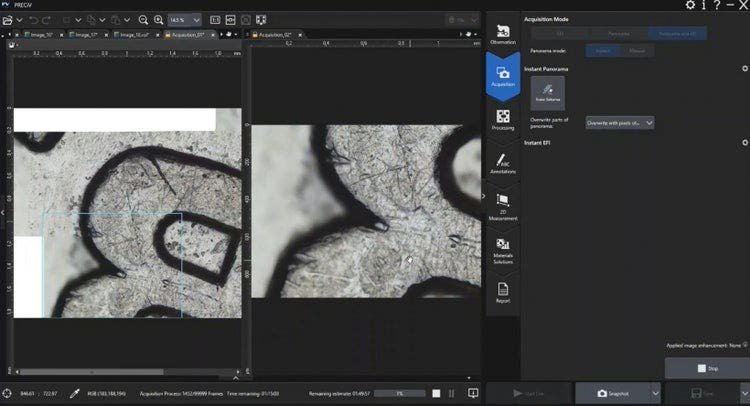

Messa a fuoco totale con le modalità manuale e EFI istantaneo
Quando si analizzano campioni spessi, PRECiV Core integra la tecnologia EFI (extended focus imaging) istantanea, la quale permette di ottenere delle immagini completamente a fuoco attraverso l'acquisizione sequenziale di diverse immagini in diversi piani focali con dispositivi manuali. Cominciando con un semplice clic del mouse, è sufficiente mettere a fuoco attraverso i diversi livelli di nitidezza del proprio campione dall'alto verso il basso (o viceversa) e il software acquisisce una serie di screenshot ottenendo un'immagine nitida. Il risultato può essere visualizzato in tempo reale durante il processo di acquisizione.
Misure di base
Il software PRECiV Core permette di eseguire delle misure interattive bidimensionali precise e ripetitive su un'immagine live o registrata attraverso la combinazione di una semplice interfaccia utente e di funzioni efficienti. Le misure supportate includono distanza, angoli, rettangoli, cerchi, ellissi, poligoni, distanza cerchio-cerchio, misuratori di angoli e misuratore di linee,. I risultati delle misure possono essere riportati in una cartella di lavoro ed esportati in Excel.

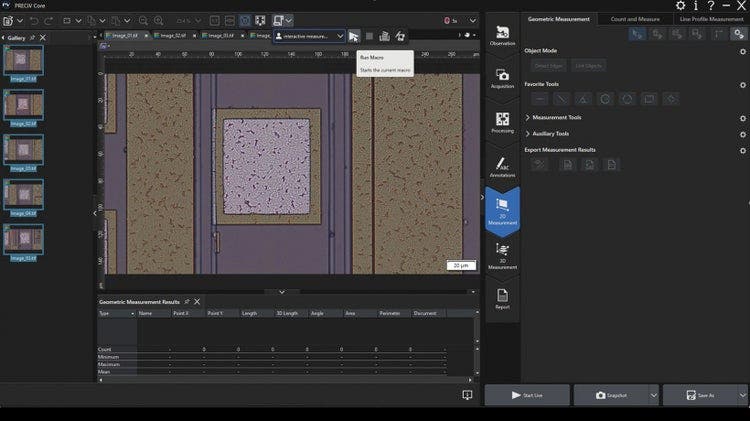

Automatizzazione di operazioni ripetitive mediante le macro
Le macro (successione di semplici operazioni) possono essere registrate e applicate su singole immagini o su serie di immagini in modo automatico. Utilizzare il macro recorder per registrare e utilizzare le macro facilmente.
Ottimizzazione dell'esperienza di microscopia utilizzando l'AI
Il software PRECiV con la tecnologia deep learning TruAI assicura un'analisi delle immagini oltre i classici algoritmi. È possibile applicare una rete neurale addestrata ai propri campioni per assicurare una maggiore riproducibilità e un'analisi più robusta. Scegli tra i metodi di segmentazione di istanza e semantica per un migliore addestramento delle reti neurali, in modo da poter gestire in una sola operazione le applicazioni complesse.
AI live
L'AI live* rappresenta uno strumento efficiente per l'uso quotidiano. Visualizza le caratteristiche rilevate direttamente sull'immagine live mediante una sovraimpressione. Questo permette di individuare facilmente macchie, desiderate o indesiderate, senza l'alterazione dell'immagine. L'AI live può inoltre essere usata per migliorare la qualità dell'immagine (es: rimozione di graffi indesiderati) in modo da ottimizzare le analisi. Come opzione, la tecnologia PRECiV TruAI può inoltre contare i difetti identificati nell'immagine live.**
*Utilizzando l'opzionale modulo di addestramento della rete neurale.
**Utilizzando l'opzionale Count-Measure o le dedicate Soluzioni per materiali (Phase Analysis [analisi di fase], Particle Distribution [distribuzione delle particelle] e Porosity [porosità]).
Integrazione della rete neurale (AI)
L'AI del software PRECiV può essere usato su un computer anche quando è offline.* L'addestramento è eseguito sul dataset fornito e la qualità risultante dell'analisi dell'AI dipende dalle immagini fornite per l'addestramento.
- Soluzione ideale per le applicazioni esigenti che richiedono complesse analisi delle immagini
- Uso di reti neurali addestrate per la segmentazione delle immagini in Count-Measure e specifiche Soluzioni per materiali.
- Utilizzo di reti neurali addestrate per creare una mappatura della probabilità per la distinzione di caratteristiche di immagini
- Impiego dei metodi di segmentazione con semantica (concentrandosi sul rilevamento della fase) o istanza (concentrandosi sul conteggio degli oggetti) per le reti neurali di addestramento
- Semplice interfaccia di addestramento interattiva per un veloce addestramento delle reti neurali quando un contenuto numero di oggetti necessita di essere rilevato
- Rimozione di graffi o elementi non desiderati sull'immagine live osservata senza l'alterazione dei dati originali
*La tecnologia PRECiV AI non utilizza l'AI generativa. La PRECiV AI è indipendente dalla rete e può essere usato su un computer scollegato.
Moduli opzionali PRECiV Core
- 3D Acquisition (acquisizione 3D) — Controllo Z motorizzato e codificato con funzionalità di mappatura delle altezze.
- Motorization (motorizzazione) — Permette di controllare i microscopi manuali e semiautomatizzati per l'industria e le scienze dei materiali.
- Soluzioni software personalizzate — Soluzioni software che supportano i tavolini motorizzati X, Y e Z (Da macro a micro, Navigate on Wafer e Misura con tavolino).
- Neural Network Training (addestramento delle reti neurali) — Le reti neurali addestrate si avvalgono di metodi di segmentazione semantica (per separazione definita o per irrilevante separazione di oggetti) o esemplificativa (per oggetti determinati come i grani.
- Applicazioni di analisi 3D — Misure di profili lineari 3D, misure 3D avanzate e analisi della rugosità superficiale di immagini 3D.
- Count-Measure (conteggio-misura) — Il rilevamento degli oggetti e la distribuzione delle dimensioni delle misure rappresentano le immagini digitali più importanti nella rappresentazione per immagini digitali. La soluzione Count-Measure PRECiV utilizza degli avanzati metodi delle soglie per dividere in modo affidabile oggetti, come particelle e graffi, dallo sfondo.
- Grain Sizing (granulometria) — I produttori di acciaio utilizzano questa soluzione per misurare e controllare la dimensione dei grani in seguito a sezionamento trasversale, lucidatura, trattamento corrosivo (etching) dei campioni di acciaio. La funzione Grain Sizing Intercept (intercetta granulometria) è basata sulla sovrapposizione di "segmenti di analisi" e sul conteggio del numero di segmenti intersecanti che si sovrappongono ai contorni dei grani, mentre la funzione Grain Sizing Planimetric (granulometria planimetrica) ricostruisce i contorni dei grani per ogni singolo grano e misura i grani con la percentuale dell'area della seconda fase.
- Non-Metallic Inclusions (inclusioni non metalliche) — I produttori di acciaio utilizzano questa soluzione per misurare e controllare la forma e la dimensione di inclusioni non metalliche (ossidi, allumine, solfiti o silicati) nell'acciaio.
- Cast Iron (ghisa) — I produttori di ghisa usano questa soluzione quando devono misurare e controllare la nodularità della grafite e verificare le caratteristiche meccaniche dei propri prodotti in ghisa.
- Layer Thickness (spessore strato) — Uno o più strati di un campione sezionato trasversalmente possono essere misurati mediante la soluzione Layer Thickness. Le forme vengono definite e gli strati vengono misurati automaticamente.
- Measurement Sequence (sequenza di misura) — Questa soluzione è usata per eseguire delle misure interattive con diversi strumenti di misura in una sequenza predefinita.
- Porosity (porosità) — Questa soluzione permette di misurare i pori per frazione di superficie o per numero di pori della superficie mediante la selezione dell'area di interesse (circolare, triangolare, rettangolare e poligonale) e le soglie.
- Particle Distribution (distribuzione delle particelle) — Questa soluzione viene usata per creare tabelle e istogrammi di distribuzione dimensionale delle particelle attraverso immagini multiple o serie di immagini.
- Coating Thickness (spessore del rivestimento) — Questa soluzione permette la misura dello spessore dei rivestimenti da immagini con vista superiore, utilizzando il metodo Calotest.
- Phase Analysis (analisi della fase) — Questa funzione offre una nuova soluzione integrata per eseguire analisi delle fasi in base alla selezione di diverse aree di interesse (ROI - regions of interest) come triangoli, cerchi, rettangoli e poligoni.
- Dendrite Arm Spacing (distanza interdendritica) — Questa soluzione viene usata per determinare manualmente o automaticamente la distanza interdendritica media nell'alluminio pressofuso.
- Confronto di diagrammi per norme selezionate in termini di granulometria, dimensioni della grafite, inclusione non metallica e metalli temprati — Un'immagine in tempo reale o statica può essere sovrapposta su diagrammi standard a fini di confronto. Disponibile un'anteprima della funzione.

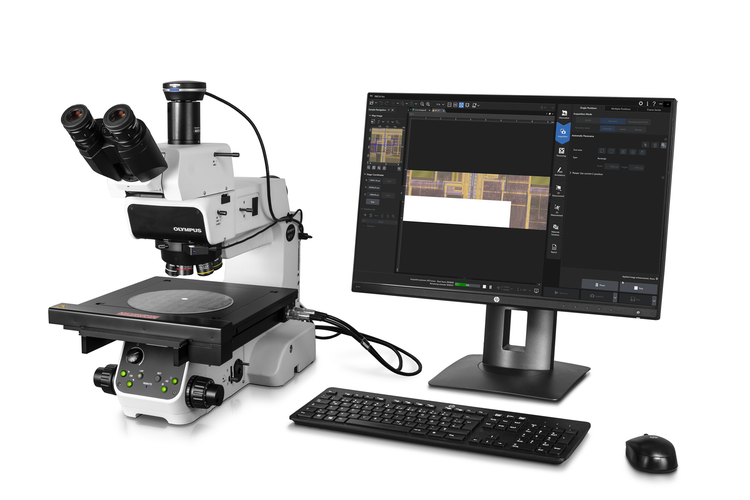

PRECiV™ Pro
Misura e creazione di report affidabili
PRECiV™ Pro dispone di una gamma completa di caratteristiche e funzioni che lo rendono la versione più efficiente e versatile del software. La versione Pro dispone degli strumenti necessari per i clienti che hanno a che fare con le procedure di QA/QC e di analisi dei guasti, nonché per chiunque abbia bisogno di creare report analitici ed effettuare misurazioni per convalidare un campione o un lotto di produzione.
Progettato per la microscopia convenzionale
PRECiV Pro opera con i nostri sistemi di microscopia manuali e motorizzati, oltre che con le nostre fotocamere per microscopi e gli accessori in grado di consentire numerose condizioni di imaging come il campo chiaro, il campo scuro, la polarizzazione e l'anti-alone.
Quando si installa PRECiV Pro e altri moduli opzionali sono installati anche tutti i driver necessari. Questo semplifica il cambio del prodotto utilizzato.
Stativi per microscopi supportati
PRECiV Pro supporta:
| Convenzionale | Stereoscopico | |||
|
|
|
|
|
|
Fotocamere supportate
Avere immagine reali è importante per ottenere misure riproducibili e di elevata qualità. Una risoluzione spaziale eccellente combinata con un elevato numero di pixel permette di sfruttare appieno la risoluzione ottica degli obiettivi e consente di acquisire immagini di dettagli e strutture di ridotte dimensioni di campioni, anche con obiettivi a basso ingrandimento. Le immagini a alta risoluzione acquisite con PRECiV Pro permettono agli utenti di eseguire osservazioni esclusivamente sulla schermata senza l'impiego di oculari, rendendo il sistema un vero microscopio digitale. Il software PRECiV PRo supporta un lungo elenco di fotocamere digitali.
PRECiV Pro supporta la nostra ampia gamma di fotocamere che possono essere adattate ai nostri stativi per microscopi industriali convenzionali. L'acquisizione delle immagini viene semplificata dalle funzionalità di esposizione automatica, bilanciamento automatico del bianco e indicatore di messa a fuoco. È possibile adattare la modalità e la risoluzione della fotocamera alle condizioni di acquisizione delle immagini (monocromatica o alta fedeltà cromatica) e utilizzare un sistema di messa a fuoco per acquisire delle immagini nitide. Il software a schermate multiple permette di ottimizzare la chiarezza e la condivisione delle immagini.
| Prestazioni eccezionali | Migliore risoluzione laterale | Ispezioni a alta qualità con 4K | Immagini ad alta qualità | Immagini monocromatiche | Eccellente gestione dei costi | per le osservazioni a infrarossi (IR) | ||
| DP75 | SC180 | DP28 | DP23 | DP23M | LC35 | HAMAMATSU C12741-03 | ||
| Sensore di immagini | 1,1 pollici CMOS a colori |
1/2,3 pollici CMOS a colori |
1 pollice CMOS a colori |
1/1,8 pollici CMOS a colori |
1/1,8 pollici CMOS monocromatico |
0,5 pollici CMOS a colori |
2/3 pollici InGaAs monocromatico |
|
| Densità dei pixel (megapixel) | 12-49 | 18,1 | 8,9 | 6,4 | 6,4 | 3,5 | 640 × 512 | |
| Dimensioni dei pixel (µm) | 3,45 × 3,45 | 1,25 × 1,25 | 3,45 × 3,45 | 2,4 × 2,4 | 2,4 × 2,4 | 2,64 × 2,64 | 20 × 20 | |
| Frequenza di quadro (fps) | 60–22 | 59–10,5 | 64–32 | 60–45 | 60–45 | 40–19 | 60 | |
| Collegamento | USB 3.1 Gen 2 | USB 3.0 | USB 3.1 Tipo-C | USB 3.1 Tipo-C | USB 3.1 Tipo-C | USB 3.1 Tipo-C | USB 3.0 | |
| Windows 10/11—64 bit | Y | Y | Y | Y | Y | Y | Y | |
| Funzionalità speciali | Filtro taglia IR commutabile | Picco della messa a fuoco, Efficiente media delle immagini | Otturatore totale | Otturatore progressivo | Otturatore progressivo | Otturatore progressivo | Raffreddamento di Peltier | |
| ADC* *Convertitore analogico-digitale (ADC); l'attuale profondità del bit della fotocamera dipende dal software usato. |
10 bit | 12 bit | 10 bit | 10 bit | 10 bit | 10 bit | 14 bit | |
| Osservazione | Condizione di luminosità ottimale (es: campo chiaro) | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | - |
| Condizioni di scarsa luminosità (es: campo scuro, luce polarizzata e osservazione DIC) | ✓ | ✓ | ✓ | ✓ | ✓ | - | - | |
| Condizioni di scarsissima luminosità (es: fluorescenza) | ✓ | - | - | - | ✓ | - | - | |
| IR | ✓ Fino a 1 000 nm |
- | - | - | ✓ Fino a 1 000 nm |
- | ✓ | |
| Misura / Analisi | Individuazione di minime differenze a un basso ingrandimento | ✓ | ✓ | ✓ | - | - | - | - |
| Misura/analisi a alta precisione | ✓ | ✓ | ✓ | ✓ | - | - | - | |
| Analisi delle soglie (modalità B/W) | ✓ | - | ✓ | ✓ | ✓ | - | ✓ | |
Tavolini motorizzati supportati
Utilizzando l'opzionale modulo di motorizzazione il software PRECiV Pro può controllare diversi tavolini motorizzati X,Y di terze parti e i sistemi di messa a fuoco Z motorizzati per l'acquisizione di immagini avanzata.
| CHUOSEIKI | LUDL | MÄRZHÄUSER | PRIOR | |
| Componenti elettroniche | QT-ADM3 [RS-232] |
MAC6000 [RS-232 o USB*] |
TANGO [RS-232 o USB*, PCI-e] |
PROSCAN 3 [RS-232 o USB*] |
| Tavolino BX3M X,Y | MSS-50C-OB 50 × 50 mm MSS-50WC-OB 100 × 50 mm |
96S100 100 × 75 mm (+ Adattatore) |
SCAN 75 x 50 SCAN 130 × 85 SCAN 225 × 76 |
H101BX 114 × 75 mm |
| Tavolino MX63 / MX63L X,Y | MSS-50C 150 × 150 mm MSS-300C 300 × 300 mm |
99S103-6-LE 204 × 204 mm (+ Adattatore) 99S105-6-LE 305 × 305 mm (+ Adattatore) |
SCAN 200 x 200 SCAN 300 x 300 |
H105 154 × 154 mm H112 302 × 302 mm |
| Tavolino GX53 X,Y | 965106-O3-LE 120 × 100 mm |
SCAN IM 114 × 70 | H117 114 × 75 mm | |
| Sistema di messa a fuoco motorizzato | MSS-FM1 | 96A404 | MFD-2 (solamente BX3M) MFD |
PS3H122R |
*Porta COM virtuale (necessità di installazione del driver fornito nel disco di configurazione del PRECiV)
Soluzioni software personalizzate con tavolini motorizzati X, Y e Z
Soluzioni software personalizzate specificatamente sviluppate per ottimizzare la motorizzazione X, Y e Z.
- Da macro a micro: Rileva strutture da un'immagine panoramica e trasforma i contorni delle particelle in un'area di scansione per un'acquisizione a un ingrandimento maggiore e un'elaborazione più approfondita.
- Navigate on wafer (esplorazione del wafer): Definisci i punti di interesse su un wafer e esplora diversi punti per l'acquisizione delle immagini Riposiziona il campione mediante l'allineamento a tre punti e si sposta usando l'indice della riga e della colonna su wafer con die.
- Misura con tavolino: Le coordinate di un tavolino motorizzato e con encoding saranno acquisite per definire il punto iniziale e finale di una singola misura di lunghezza. Il risultato della misura 2D include le posizioni X, Y e Z.
Acquisizione di immagini in tempo reale
Tutti i pacchetti PRECiV integrano una tecnologia di elaborazione live digitale che permette all'utente, ad esempio, di zoomare in avanti in un'immagine live per verificare dei dettagli o effettuare delle misure interattive.
L'acquisizione di immagini di alta qualità risulta semplice visto che le funzionalità software di controllo di esposizione automatico, di visualizzazione dell'istogramma live e di indicazione di sovraesposizione assicurano che venga impiegata l'intera gamma dinamica della fotocamera minimizzando sovraesposizioni e riflessi. L'indicatore di messa a fuoco permette di selezionare un'area d'interesse e di metterla a fuoco. Lo zoom digitale applicato con la rotellina del mouse permette di verificare velocemente il riquadro dell'immagine live per assicurarsi che la fotocamera abbia acquisito i dettagli desiderati, prima di acquisire e salvare l'immagine. Di conseguenza le immagini sono prodotte con la massima affidabilità e riproducibilità, indipendentemente dalle capacità dell'utente.
Registrazione video e imaging in time-lapse
È possibile registrare video o utilizzare la modalità di acquisizione time-lapse in modo facile per acquisire e elaborare la serie time-lapse.
Strumenti di imaging notevoli
Durante l'osservazione live o l'analisi post-acquisizione delle immagini, PRECiV Pro offre diversi strumenti di miglioramento delle immagini che permettono di potenziare le capacità di ispezione e di incrementare le probabilità di rilevamento. PRECiV Pro supporta:
- Campo chiaro
- Campo scuro
- Polarizzazione
- Contrasto interferenziale (DIC)
- MIX (campo chiaro e campo scuro)
Tutti i filtri di immagini possono inoltre essere applicati su immagini 4K e con risoluzione maggiore.
Risoluzione e rendering di colore offrono immagini di elevata qualità richieste nelle applicazioni industriali. Inoltre PRECiV Pro è dotato di pratici strumenti che consentono di ottimizzare l'immagine in tempo reale, tra cui l' HDR (High-dynamic range), l'antiriflesso, un reticolo digitale e un ausilio per la messa a fuoco.
Contrasto migliorato
La funzionalità HDR (High dynamic range - Ampio campo dinamico) migliora il contrasto delle immagini in condizioni difficili (aree molto scure e molto chiare presenti nella stessa immagine). Tutte le fotocamere supportate PRECiV Pro possono essere usate in questa modalità e le fotocamere dedicate integrano una modalità live.
Osservazione MIX
PRECiV Pro supporta le osservazioni MIX. La tecnica combina l'illuminazione con campo scuro direzionale (con LED anulare per illuminare uno o più quadranti in un determinato momento), l'illuminazione con campo chiaro, la fluorescenza e la polarizzazione, permettendo agli utenti di evidenziare difetti e differenziare superfici sporgenti da quelle depresse che sono normalmente difficili da vedere con microscopi convenzionali. L'osservazione MIX aiuta a ridurre l'alone del campione e risulta utile per visualizzare la struttura superficiale del campione.
Conventional (convenzionale): Il campo chiaro illumina dall'alto il campione mentre il comune campo scuro evidenzia i graffi e le imperfezioni su una superficie piana, illuminando il campione lateralmente rispetto all'obiettivo.
Conventional (convenzionale): Il campo chiaro illumina dall'alto il campione mentre il comune campo scuro evidenzia i graffi e le imperfezioni su una superficie piana, illuminando il campione lateralmente rispetto all'obiettivo.
Advanced (avanzato): Il MIX è una combinazione di campo chiaro e campo scuro direzionale attraverso un LED anulare; il LED può essere regolato per selezionare in quale direzione orientare l'illuminazione

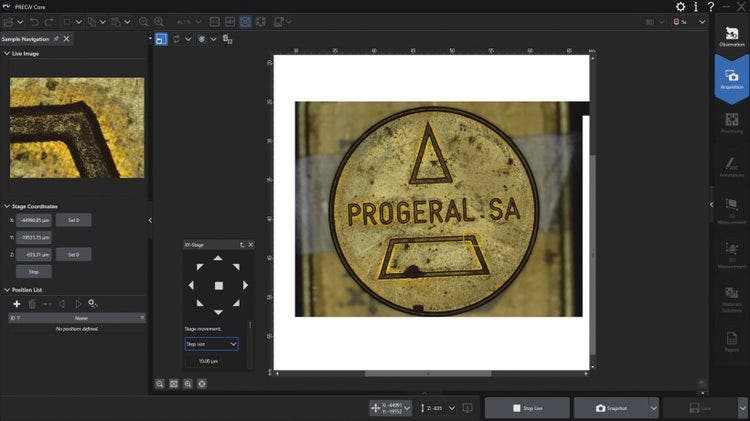

Acquisizione di immagini combinate Panorama e EFI
La funzione EFI (Extended focus imaging) consente di ottenere immagini completamente a fuoco acquisendo in serie più immagini su diversi piani focali mediante dispositivi manuali e motorizzati. In modalità manuale, la funzione panoramica permette di acquisire immagini di dimensioni maggiori rispetto al campo visivo del microscopio spostando il campione sul tavolino in modalità manuale o completamente automatizzata. Grazie al software PRECiV Pro, è ora possibile utilizzare contemporaneamente la funzione EFI istantanea e la funzione panoramica, perfino nei tavolini di microscopi manuali, mantenendo entrambe le mani sul microscopio. Un indicatore colorato mostra la qualità di ogni immagine che viene unita, mentre uno schermo diviso mostra l'immagine live e l'immagine unita fianco a fianco. Con i dispositivi motorizzati l'acquisizione delle immagini panoramiche e EFI è completamente automatica.*
*Richiede gli opzionali moduli di motorizzazione e acquisizione 3D.
Facile accessibilità alla modalità panoramica per acquisire automaticamente o manualmente immagini panoramiche
Funzione EFI istantanea in grado di acquisire manualmente o automaticamente immagini completamente a fuoco in maniera veloce
Usa contemporaneamente le funzioni panoramica ed EFI per ottenere immagini di grandi dimensioni completamente a fuoco
Misure interattive avanzate
PRECiV Pro consente di effettuare misurazioni bidimensionali precise e ripetitive su un'immagine in tempo reale o registrata grazie a un'interfaccia intuitiva e funzioni notevoli come il rilevamento automatico dei bordi, che consente di misurare con facilità la distanza tra i punti in modo affidabile. Altre funzioni di misurazione utili includono:
- Rilevamento del bordo all'interno dei cerchi
- Bacchetta magica per il rilevamento automatico dell'area
- Linee ausiliarie per effettuare misurazioni geometriche complesse con facilità
- Capacità di collegare oggetti per il collegamento a misure esistenti
I risultati delle misurazioni possono essere riportati in una cartella di lavoro ed esportati in Excel.
Automatizzazione di operazioni ripetitive mediante le macro
Le macro (successione di semplici operazioni) possono essere registrate e applicate su singole immagini o su serie di immagini in modo automatico. Utilizzare il macro recorder per registrare e utilizzare le macro facilmente.
Ottimizzazione dell'esperienza di microscopia utilizzando l'AI
Il software PRECiV con la tecnologia deep learning TruAI assicura un'analisi delle immagini oltre i classici algoritmi. È possibile applicare una rete neurale addestrata ai propri campioni per assicurare una maggiore riproducibilità e un'analisi più robusta. Scegli tra i metodi di segmentazione di istanza e semantica per un migliore addestramento delle reti neurali, in modo da poter gestire in una sola operazione le applicazioni complesse.
AI live
L'AI live* rappresenta uno strumento efficiente per l'uso quotidiano. Visualizza le caratteristiche rilevate direttamente sull'immagine live mediante una sovraimpressione. Questo permette di individuare facilmente macchie, desiderate o indesiderate, senza l'alterazione dell'immagine. L'AI live può inoltre essere usata per migliorare la qualità dell'immagine (es: rimozione di graffi indesiderati) in modo da ottimizzare le analisi. Come opzione, la tecnologia PRECiV TruAI può inoltre contare i difetti identificati nell'immagine live.**
*Utilizzando l'opzionale modulo di addestramento della rete neurale.
**Utilizzando l'opzionale Count-Measure o le dedicate Soluzioni per materiali (Phase Analysis [analisi di fase], Particle Distribution [distribuzione delle particelle] e Porosity [porosità]).
Integrazione della rete neurale (AI)
L'AI del software PRECiV può essere usato su un computer anche quando è offline.* L'addestramento è eseguito sul dataset fornito e la qualità risultante dell'analisi dell'AI dipende dalle immagini fornite per l'addestramento.
- Soluzione ideale per le applicazioni esigenti che richiedono complesse analisi delle immagini
- Uso di reti neurali addestrate per la segmentazione delle immagini in Count-Measure e specifiche Soluzioni per materiali.
- Utilizzo di reti neurali addestrate per creare una mappatura della probabilità per la distinzione di caratteristiche di immagini
- Impiego dei metodi di segmentazione con semantica (concentrandosi sul rilevamento della fase) o istanza (concentrandosi sul conteggio degli oggetti) per le reti neurali di addestramento
- Semplice interfaccia di addestramento interattiva per un veloce addestramento delle reti neurali quando un contenuto numero di oggetti necessita di essere rilevato
- Rimozione di graffi o elementi non desiderati sull'immagine live osservata senza l'alterazione dei dati originali
*La tecnologia PRECiV AI non utilizza l'AI generativa. La PRECiV AI è indipendente dalla rete e può essere usato su un computer scollegato.

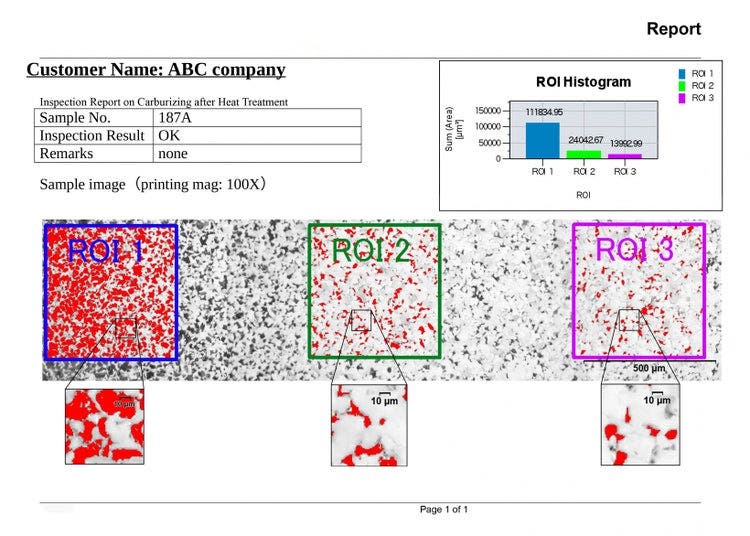

Report professionale con sintesi dei dati di conteggio delle particelle, inclusi i dettagli di immagini rilevati mediante lo zoom digitale
Efficiente creazione di report
I tempi di creazione di un report risultano spesso maggiori rispetto a quelli necessari per l'acquisizione di immagini e la presa di misure. PRECiV Pro permette la creazione intuitiva e ripetuta di report efficienti e completi in base a modelli predefiniti e personalizzati. La modifica è semplice e i report possono essere esportati in formato Microsoft Word, Excel o PowerPoint.
Moduli opzionali PRECiV Pro
- 3D Acquisition (acquisizione 3D) — Controllo Z motorizzato e codificato con funzionalità di mappatura delle altezze.
- Motorization (motorizzazione) — Permette di controllare i microscopi manuali e semiautomatizzati per l'industria e le scienze dei materiali, oltre ai dispositivi motorizzati X, Y e Z.
- Soluzioni software personalizzate — Soluzioni software che supportano i tavolini motorizzati X, Y e Z (Da macro a micro, Navigate on Wafer e Misura con tavolino).
- Neural Network Training (addestramento delle reti neurali) — Le reti neurali addestrate si avvalgono di metodi di segmentazione semantica (per separazione definita o per irrilevante separazione di oggetti) o esemplificativa (per oggetti determinati come i grani.
- Applicazioni di analisi 3D — Misure di profili lineari 3D, misure 3D avanzate e analisi della rugosità superficiale di immagini 3D.
- Count-Measure (conteggio-misura) — Il rilevamento degli oggetti e la distribuzione delle dimensioni delle misure rappresentano le immagini digitali più importanti nella rappresentazione per immagini digitali. La soluzione Count-Measure PRECiV utilizza degli avanzati metodi delle soglie per dividere in modo affidabile oggetti, come particelle e graffi, dallo sfondo.
- Grain Sizing (granulometria) — I produttori di acciaio utilizzano questa soluzione per misurare e controllare la dimensione dei grani in seguito a sezionamento trasversale, lucidatura, trattamento corrosivo (etching) dei campioni di acciaio. La funzione Grain Sizing Intercept (intercetta granulometria) è basata sulla sovrapposizione di "segmenti di analisi" e sul conteggio del numero di segmenti intersecanti che si sovrappongono ai contorni dei grani, mentre la funzione Grain Sizing Planimetric (granulometria planimetrica) ricostruisce i contorni dei grani per ogni singolo grano e misura i grani con la percentuale dell'area della seconda fase.
- Non-Metallic Inclusions (inclusioni non metalliche) — I produttori di acciaio utilizzano questa soluzione per misurare e controllare la forma e la dimensione di inclusioni non metalliche (ossidi, allumine, solfiti o silicati) nell'acciaio.
- Cast Iron (ghisa) — I produttori di ghisa usano questa soluzione quando devono misurare e controllare la nodularità della grafite e verificare le caratteristiche meccaniche dei propri prodotti in ghisa.
- Layer Thickness (spessore strato) — Uno o più strati di un campione sezionato trasversalmente possono essere misurati mediante la soluzione Layer Thickness. Le forme vengono definite e gli strati vengono misurati automaticamente.
- Measurement Sequence (sequenza di misura) — Questa soluzione è usata per eseguire delle misure interattive con diversi strumenti di misura in una sequenza predefinita.
- Porosity (porosità) — Questa soluzione permette di misurare i pori per frazione di superficie o per numero di pori della superficie mediante la selezione dell'area di interesse (circolare, triangolare, rettangolare e poligonale) e le soglie.
- Particle Distribution (distribuzione delle particelle) — Questa soluzione viene usata per creare tabelle e istogrammi di distribuzione dimensionale delle particelle attraverso immagini multiple o serie di immagini.
- Coating Thickness (spessore del rivestimento) — Questa soluzione permette la misura dello spessore dei rivestimenti da immagini con vista superiore, utilizzando il metodo Calotest.
- Phase Analysis (analisi della fase) — Questa funzione offre una nuova soluzione integrata per eseguire analisi delle fasi in base alla selezione di diverse aree di interesse (ROI - regions of interest) come triangoli, cerchi, rettangoli e poligoni.
- Dendrite Arm Spacing (distanza interdendritica) — Questa soluzione viene usata per determinare manualmente o automaticamente la distanza interdendritica media nell'alluminio pressofuso.
- Confronto di diagrammi per norme selezionate in termini di granulometria, dimensioni della grafite, inclusione non metallica e metalli temprati — Un'immagine in tempo reale o statica può essere sovrapposta su diagrammi standard a fini di confronto. Disponibile un'anteprima della funzione.
PRECiV™ DSX
Microscopi digitali PRECiV™ DSX
PRECiV DSX permette di controllare i nostri microscopi digitali della serie DSX, come i sistemi DSX2000 e DSX1000. Il software semplifica il flusso di lavoro di ispezione attraverso un veloce cambio di visualizzazione macro-micro, dei metodi di osservazione multipli attraverso la pressione di un pulsante e un'ampia gamma di obiettivi di facile sostituzione.
Supporto della tua configurazione di microscopia modulare
PRECiV DSX supporta tutti i modelli di microscopia digitale DSX e gli accessori associati.
Hardware supportati
- Configurazioni con gli stativi inclinabili e verticali
- Teste dello zoom universali, standard e motorizzati
- Console DSX
- Disponibilità di diversi tavolini motorizzati

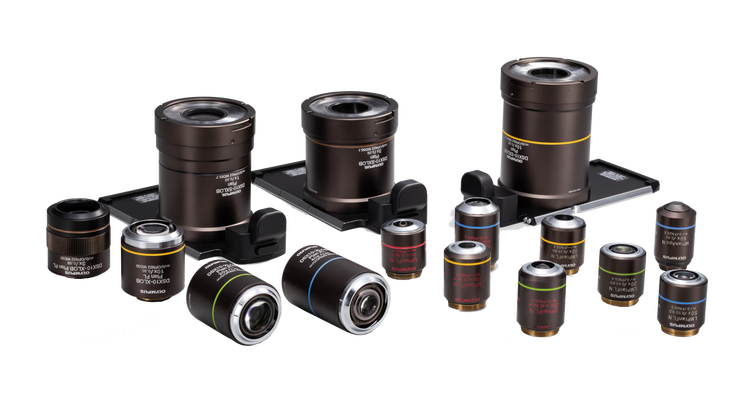

Obiettivi supportati
Il PRECiV DSX supporta una gamma di 20 obiettivi per i microscopi digitali DSX incluse le opzioni a distanza di lavoro molto ampia e a elevata apertura numerica.

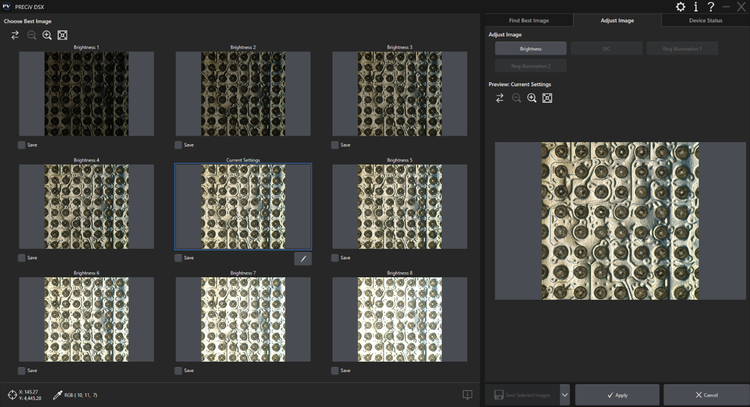

Funzionalità Best Image
Con un singolo clic il PRECiV DSX permette di cambiare istantaneamente tutte le condizioni di osservazione disponibili (campo chiaro, obliquo, campo scuro, polarizzazione, illuminazione MIX, contrasto interferenziale [DIC] e rilievo ombreggiato), guidandoti a ottenere la miglior immagine possibile (funzionalità Best Image) per il campione soggetto ad analisi.
Osservazione a rilievo ombreggiato
Il PRECiV DSX funziona con il nostro eccezionale metodo di osservazione a rilievo ombreggiato nel microscopio DSX2000. È possibile utilizzare questo metodo per individuare in tempo reale i piccolissimi difetti di difficile osservazione, senza ritardi post-elaborazione. Per assicurare l'esecuzione di ispezioni veloci e approfondite, è sufficiente spostare il tavolino e scansionare il campione in modo semplice, visualizzando istantaneamente immagini a rilievo ombreggiato.
Sufficiente una formazione minima
Seguendo un'ispezione predefinita in modalità EZ, qualunque membro del gruppo di lavoro è in grado di eseguire un'efficiente analisi di microscopia con una formazione minima. Inoltre l'interfaccia PRECiV DSX assicura agli utenti esperti un pieno controllo nella modalità di ispezione flessibile per un'analisi più avanzata.
Misure interattive avanzate
PRECiV DSX consente di effettuare misurazioni bidimensionali precise e ripetitive su un'immagine in tempo reale o registrata grazie a un'interfaccia intuitiva e funzioni notevoli come il rilevamento automatico dei bordi, che consente di misurare con facilità la distanza tra i punti in modo affidabile. Altre funzioni di misurazione utili includono:
- Rilevamento del bordo all'interno dei cerchi
- Bacchetta magica per il rilevamento automatico dell'area
- Linee ausiliarie per effettuare misurazioni geometriche complesse con facilità
- Capacità di collegare oggetti per il collegamento a misure esistenti
Misure semplici e avanzate 3D
Le semplici misure 3D (profilo lineare) sono disponibili nel PRECiV DSX su tutte le immagini con le informazioni delle altezze Per le misure avanzate (misura della rugosità superficiale e del volume), PRECiV DSX può esportare le immagini direttamente nell'Applicazione di Analisi 3D per un'elaborazione e un'analisi più approfondite.
Le semplici misure 3D (profilo lineare) sono disponibili nel software PRECiV su tutte le immagini con le informazioni delle altezze.
Per le misure avanzate (rugosità superficiale, spessore pellicola e misura del volume) il software PRECiV può esportare le immagini direttamente nell'Applicazione di analisi 3D.
Acquisizione di immagini combinate Panorama e EFI
La funzione EFI (Extended focus imaging) consente di ottenere immagini completamente a fuoco acquisendo in serie più immagini su diversi piani focali mediante dispositivi manuali e motorizzati. La funzione panoramica permette di acquisire delle immagini più ampie rispetto al campo visivo del microscopio. Il PRECiV DSX può elaborare le immagini EFI e panoramiche offline in base alle immagini acquisite precedentemente.
Ottimizzazione dell'esperienza di microscopia utilizzando l'AI
Il software PRECiV con la tecnologia deep learning TruAI assicura un'analisi delle immagini oltre i classici algoritmi. È possibile applicare una rete neurale addestrata ai propri campioni per assicurare una maggiore riproducibilità e un'analisi più robusta. Scegli tra i metodi di segmentazione di istanza e semantica per un migliore addestramento delle reti neurali, in modo da poter gestire in una sola operazione le applicazioni complesse.
AI live
L'AI live* rappresenta uno strumento efficiente per l'uso quotidiano. Visualizza le caratteristiche rilevate direttamente sull'immagine live mediante una sovraimpressione. Questo permette di individuare facilmente macchie, desiderate o indesiderate, senza l'alterazione dell'immagine. L'AI live può inoltre essere usata per migliorare la qualità dell'immagine (es: rimozione di graffi indesiderati) in modo da ottimizzare le analisi. Come opzione, la tecnologia PRECiV TruAI può inoltre contare i difetti identificati nell'immagine live.**
*Utilizzando l'opzionale modulo di addestramento della rete neurale.
**Utilizzando l'opzionale Count-Measure o le dedicate Soluzioni per materiali (Phase Analysis [analisi di fase], Particle Distribution [distribuzione delle particelle] e Porosity [porosità]).
Integrazione della rete neurale (AI)
L'AI del software PRECiV può essere usato su un computer anche quando è offline.* L'addestramento è eseguito sul dataset fornito e la qualità risultante dell'analisi dell'AI dipende dalle immagini fornite per l'addestramento.
- Soluzione ideale per le applicazioni esigenti che richiedono complesse analisi delle immagini
- Uso di reti neurali addestrate per la segmentazione delle immagini in Count-Measure e specifiche Soluzioni per materiali.
- Utilizzo di reti neurali addestrate per creare una mappatura della probabilità per la distinzione di caratteristiche di immagini
- Impiego dei metodi di segmentazione con semantica (concentrandosi sul rilevamento della fase) o istanza (concentrandosi sul conteggio degli oggetti) per le reti neurali di addestramento
- Semplice interfaccia di addestramento interattiva per un veloce addestramento delle reti neurali quando un contenuto numero di oggetti necessita di essere rilevato
- Rimozione di graffi o elementi non desiderati sull'immagine live osservata senza l'alterazione dei dati originali
*La tecnologia PRECiV AI non utilizza l'AI generativa. La PRECiV AI è indipendente dalla rete e può essere usato su un computer scollegato.
Moduli opzionali PRECiV DSX
- Neural Network Training (addestramento delle reti neurali) — Le reti neurali addestrate si avvalgono di metodi di segmentazione semantica (per separazione definita o per irrilevante separazione di oggetti) o esemplificativa (per oggetti determinati come i grani.
- Applicazioni di analisi 3D — Misure di profili lineari 3D, misure 3D avanzate e analisi della rugosità superficiale di immagini 3D.
- Count-Measure (conteggio-misura) — Il rilevamento degli oggetti e la distribuzione delle dimensioni delle misure rappresentano le immagini digitali più importanti nella rappresentazione per immagini digitali. La soluzione Count-Measure PRECiV utilizza degli avanzati metodi delle soglie per dividere in modo affidabile oggetti, come particelle e graffi, dallo sfondo.
- Grain Sizing (granulometria) — I produttori di acciaio utilizzano questa soluzione per misurare e controllare la dimensione dei grani in seguito a sezionamento trasversale, lucidatura, trattamento corrosivo (etching) dei campioni di acciaio. La funzione Grain Sizing Intercept (intercetta granulometria) è basata sulla sovrapposizione di "segmenti di analisi" e sul conteggio del numero di segmenti intersecanti che si sovrappongono ai contorni dei grani, mentre la funzione Grain Sizing Planimetric (granulometria planimetrica) ricostruisce i contorni dei grani per ogni singolo grano e misura i grani con la percentuale dell'area della seconda fase.
- Non-Metallic Inclusions (inclusioni non metalliche) — I produttori di acciaio utilizzano questa soluzione per misurare e controllare la forma e la dimensione di inclusioni non metalliche (ossidi, allumine, solfiti o silicati) nell'acciaio.
- Cast Iron (ghisa) — I produttori di ghisa usano questa soluzione quando devono misurare e controllare la nodularità della grafite e verificare le caratteristiche meccaniche dei propri prodotti in ghisa.
- Layer Thickness (spessore strato) — Uno o più strati di un campione sezionato trasversalmente possono essere misurati mediante la soluzione Layer Thickness. Le forme vengono definite e gli strati vengono misurati automaticamente.
- Measurement Sequence (sequenza di misura) — Questa soluzione è usata per eseguire delle misure interattive con diversi strumenti di misura in una sequenza predefinita.
- Porosity (porosità) — Questa soluzione permette di misurare i pori per frazione di superficie o per numero di pori della superficie mediante la selezione dell'area di interesse (circolare, triangolare, rettangolare e poligonale) e le soglie.
- Particle Distribution (distribuzione delle particelle) — Questa soluzione viene usata per creare tabelle e istogrammi di distribuzione dimensionale delle particelle attraverso immagini multiple o serie di immagini.
- Coating Thickness (spessore del rivestimento) — Questa soluzione permette la misura dello spessore dei rivestimenti da immagini con vista superiore, utilizzando il metodo Calotest.
- Phase Analysis (analisi della fase) — Questa funzione offre una nuova soluzione integrata per eseguire analisi delle fasi in base alla selezione di diverse aree di interesse (ROI - regions of interest) come triangoli, cerchi, rettangoli e poligoni.
- Dendrite Arm Spacing (distanza interdendritica) — Questa soluzione viene usata per determinare manualmente o automaticamente la distanza interdendritica media nell'alluminio pressofuso.
- Confronto di diagrammi per norme selezionate in termini di granulometria, dimensioni della grafite, inclusione non metallica e metalli temprati — Un'immagine in tempo reale o statica può essere sovrapposta su diagrammi standard a fini di confronto. Disponibile un'anteprima della funzione.
PRECiV™ Desktop
Misura e creazione di report affidabili
Il software PRECiV™ Desktop è pensata per i clienti modo indipendente rispetto all'acquisizione con il microscopio, potendo fare affidamento su tutte le modalità di misurazione e analisi disponibili, ma senza i controlli di acquisizione delle immagini e della fotocamera.
Elaborazione delle immagini (filtri matriciali, regolazione del colore e del contrasto
Se è necessario elaborare le immagini, PRECiV Desktop offre numerosi strumenti come i filtri di rilevamento dei bordi, i filtri di uniformità e i filtri di nitidezza, oltre alla regolazione intensità-contrasto, alla correzione delle ombreggiature, alla sottrazione dello sfondo, al miglioramento del contrasto dinamico e ai filtri morfologici
Misure interattive avanzate
PRECiV Desktop consente di effettuare misurazioni bidimensionali precise e ripetitive su un'immagine in tempo reale o registrata grazie a un'interfaccia intuitiva e funzioni notevoli come il rilevamento automatico dei bordi, che consente di misurare con facilità la distanza tra i punti in modo affidabile. Altre funzioni di misurazione utili includono:
- Rilevamento del bordo all'interno dei cerchi
- Bacchetta magica per il rilevamento automatico dell'area
- Linee ausiliarie per effettuare misurazioni geometriche complesse con facilità
- Capacità di collegare oggetti per il collegamento a misure esistenti
I risultati delle misurazioni possono essere riportati in una cartella di lavoro ed esportati in Excel.
Automatizzazione di operazioni ripetitive mediante le macro
Le macro (successione di semplici operazioni) possono essere registrate e applicate su singole immagini o su serie di immagini in modo automatico. Utilizzare il macro recorder per registrare e utilizzare le macro facilmente.
Soluzione 3D
Nel software PRECiV sono anche disponibili le misure per i profili 3D e le rugosità superficiali. La soluzione 3D di base permette di estrarre il profilo 3D da ogni immagine 3D acquisita con EFI, da ogni Z-stack 3D o da ogni informazione di altezza contenente nel file. Funzionando con tutti i microscopi, questo efficace metodo valuta le condizioni superficiali del campione.
Per le misure 3D avanzate è possibile collegare le immagini acquisite con l'avanzata applicazione di analisi 3D per tutte le tecniche di misura della rugosità sul profilo o sul livello areale. Il software PRECiV è in grado di esportare i dati usando il formato di file OIR per una migliore compatibilità con i sistemi come la nostra serie di microscopi confocali laser della serie LEXT™.
Le semplici misure 3D (profilo lineare) sono disponibili nel software PRECiV su tutte le immagini con le informazioni delle altezze.
Per le misure avanzate (rugosità superficiale, spessore pellicola e misura del volume) il software PRECiV può esportare le immagini direttamente nell'Applicazione di analisi 3D.
Ottimizzazione dell'esperienza di microscopia utilizzando l'AI
Il software PRECiV con la tecnologia deep learning TruAI assicura un'analisi delle immagini oltre i classici algoritmi. È possibile applicare una rete neurale addestrata ai propri campioni per assicurare una maggiore riproducibilità e un'analisi più robusta. Scegli tra i metodi di segmentazione di istanza e semantica per un migliore addestramento delle reti neurali, in modo da poter gestire in una sola operazione le applicazioni complesse.
Integrazione della rete neurale (AI)
L'AI del software PRECiV può essere usato su un computer anche quando è offline.* L'addestramento è eseguito sul dataset fornito e la qualità risultante dell'analisi dell'AI dipende dalle immagini fornite per l'addestramento.
- Soluzione ideale per le applicazioni esigenti che richiedono complesse analisi delle immagini
- Uso di reti neurali addestrate per la segmentazione delle immagini in Count-Measure e specifiche Soluzioni per materiali.
- Utilizzo di reti neurali addestrate per creare una mappatura della probabilità per la distinzione di caratteristiche di immagini
- Impiego dei metodi di segmentazione con semantica (concentrandosi sul rilevamento della fase) o istanza (concentrandosi sul conteggio degli oggetti) per le reti neurali di addestramento
- Semplice interfaccia di addestramento interattiva per un veloce addestramento delle reti neurali quando un contenuto numero di oggetti necessita di essere rilevato
- Rimozione di graffi o elementi non desiderati sull'immagine live osservata senza l'alterazione dei dati originali
*La tecnologia PRECiV AI non utilizza l'AI generativa. La PRECiV AI è indipendente dalla rete e può essere usato su un computer scollegato.
Report professionale con sintesi dei dati di conteggio delle particelle, inclusi i dettagli di immagini rilevati mediante lo zoom digitale
Efficiente creazione di report
I tempi di creazione di un report risultano spesso maggiori rispetto a quelli necessari per l'acquisizione di immagini e la presa di misure. PRECiV Desktop permette la creazione intuitiva e ripetuta di report efficienti e completi in base a modelli predefiniti e personalizzati. La modifica è semplice e i report possono essere esportati in formato Microsoft Word, Excel o PowerPoint.
Moduli opzionali PRECiV Desktop
- Neural Network Training (addestramento delle reti neurali) — Le reti neurali addestrate si avvalgono di metodi di segmentazione semantica (per separazione definita o per irrilevante separazione di oggetti) o esemplificativa (per oggetti determinati come i grani.
- Applicazioni di analisi 3D — Misure di profili lineari 3D, misure 3D avanzate e analisi della rugosità superficiale di immagini 3D.
- Count-Measure (conteggio-misura) — Il rilevamento degli oggetti e la distribuzione delle dimensioni delle misure rappresentano le immagini digitali più importanti nella rappresentazione per immagini digitali. La soluzione Count-Measure PRECiV utilizza degli avanzati metodi delle soglie per dividere in modo affidabile oggetti, come particelle e graffi, dallo sfondo.
- Grain Sizing (granulometria) — I produttori di acciaio utilizzano questa soluzione per misurare e controllare la dimensione dei grani in seguito a sezionamento trasversale, lucidatura, trattamento corrosivo (etching) dei campioni di acciaio. La funzione Grain Sizing Intercept (intercetta granulometria) è basata sulla sovrapposizione di "segmenti di analisi" e sul conteggio del numero di segmenti intersecanti che si sovrappongono ai contorni dei grani, mentre la funzione Grain Sizing Planimetric (granulometria planimetrica) ricostruisce i contorni dei grani per ogni singolo grano e misura i grani con la percentuale dell'area della seconda fase.
- Non-Metallic Inclusions (inclusioni non metalliche) — I produttori di acciaio utilizzano questa soluzione per misurare e controllare la forma e la dimensione di inclusioni non metalliche (ossidi, allumine, solfiti o silicati) nell'acciaio.
- Cast Iron (ghisa) — I produttori di ghisa usano questa soluzione quando devono misurare e controllare la nodularità della grafite e verificare le caratteristiche meccaniche dei propri prodotti in ghisa.
- Layer Thickness (spessore strato) — Uno o più strati di un campione sezionato trasversalmente possono essere misurati mediante la soluzione Layer Thickness. Le forme vengono definite e gli strati vengono misurati automaticamente.
- Measurement Sequence (sequenza di misura) — Questa soluzione è usata per eseguire delle misure interattive con diversi strumenti di misura in una sequenza predefinita.
- Porosity (porosità) — Questa soluzione permette di misurare i pori per frazione di superficie o per numero di pori della superficie mediante la selezione dell'area di interesse (circolare, triangolare, rettangolare e poligonale) e le soglie.
- Particle Distribution (distribuzione delle particelle) — Questa soluzione viene usata per creare tabelle e istogrammi di distribuzione dimensionale delle particelle attraverso immagini multiple o serie di immagini.
- Coating Thickness (spessore del rivestimento) — Questa soluzione permette la misura dello spessore dei rivestimenti da immagini con vista superiore, utilizzando il metodo Calotest.
- Phase Analysis (analisi della fase) — Questa funzione offre una nuova soluzione integrata per eseguire analisi delle fasi in base alla selezione di diverse aree di interesse (ROI - regions of interest) come triangoli, cerchi, rettangoli e poligoni.
- Dendrite Arm Spacing (distanza interdendritica) — Questa soluzione viene usata per determinare manualmente o automaticamente la distanza interdendritica media nell'alluminio pressofuso.
- Confronto di diagrammi per norme selezionate in termini di granulometria, dimensioni della grafite, inclusione non metallica e metalli temprati — Un'immagine in tempo reale o statica può essere sovrapposta su diagrammi standard a fini di confronto. Disponibile un'anteprima della funzione.
Specifiche tecniche
Specifiche del software PRECiV™, versione 2.2.1
• : Caratteristica standard; ◦ : Caratteristica opzionale; — Non disponibile
| Capture | Core | Pro | DSX | Desktop | |
| Acquisizione di immagini | |||||
| Acquisizione di immagini di base con fotocamere Evident, compresa la funzione di autotaratura | • | • | • | - | - |
| Acquisizione delle immagini estesa, compresi HDR, HDR live (con DP74), e navigatore di posizione | • | • | • | - | - |
| Rimozione dei riflessi grazie alla slitta MIX (microscopio) o all'illuminatore anulare al LED (stereomicroscopio) | - | • | • | • | - |
| Funzionalità Best Image (immagine migliore)(tutte le modalità, SR, BF, OBQ, DF, MIX, PO e DIC) | - | - | - | • | - |
| Registrazione video | • | • | • | • | - |
| Acquisizione time-lapse | - | ◦ | • | • | - |
| Funzione Extended Focal Image (EFI) in modalità manuale o istantanea | - | • | • | • | - |
| Acquisizione di immagini di grandi dimensioni (panoramica) in modalità manuale o istantanea | - | ◦ | • | • | - |
| Unione delle funzioni EFI e panoramica in modalità manuale | - | ◦ | • | • | - |
| EFI automatico per i dispositivi motorizzati inclusa la modalità di scansione rapida | - | ◦ | ◦ | • | - |
| Panoramica automatizzata utilizzando i dispositivi motorizzati | - | ◦ | ◦ | • | - |
| Esplorazione del campione e gestione dell'elenco delle posizioni utilizzando i dispositivi motorizzati | - | ◦ | ◦ | • | - |
| Combinazione delle funzioni EFI automatico e panoramica utilizzando i dispositivi motorizzati | - | ◦ | ◦ | • | - |
| Autofocus continuo | - | • | • | •*1 | - |
| Strumenti di imaging e personalizzazione | |||||
| Interfaccia utente con funzioni raggruppate in base allo scopo | • | • | • | • | • |
| Informazioni in sovraimpressione (barra delle scale, reticolo di puntamento e reticolo digitale) | • | • | • | • | • |
| Ingrandimento sulla schermata | • | • | • | • | - |
| Macro Manager | - | • | • | • | • |
| Annotazioni statiche | • | • | • | • | • |
| Zoom live | • | • | • | • | - |
| Analisi delle immagini e delle misure | |||||
| Misura interattiva di base (linea orizzontale, linea verticale, linea arbitraria, polilinea, cerchio da 3 punti, rettangolo, rettangolo ruotato, angolo da 3 punti, angolo da 4 punti, linea perpendicolare, linea parallela, distanza, area del poligono, distanza XY, distanza tra due crossline, distanza cerchio-cerchio, misuratore lineare e coordinate dei punti) | • | • | • | • | • |
| Misure di profili lineari 3D e misure semplici 3D | - | ◦ | ◦ | • | • |
| Applicazioni di analisi 3D — Misure di profili lineari 3D, misure 3D avanzate e analisi della rugosità superficiale di immagini 3D | - | ◦ | ◦ | ◦ | ◦ |
| Misure del profilo lineare 2D | - | ◦ | • | • | • |
| Misurazione interattiva avanzata, incluso il rilevamento automatico dei bordi e linee ausiliarie (misuratore di angoli, cerchio da 2 punti, ellisse ruotata, poligono chiuso, bacchetta magica, poligono interpolato, linee perpendicolari multiple, linee asimmetriche e spessore della gola) | - | ◦ | • | • | • |
| Marcatura della rete neurale | - | • | • | • | • |
| AI live | - | • | • | • | • |
| EFI offline e Panoramica offline | - | ◦ | ◦ | • | • |
| Filtri di miglioramento delle immagini (filtri di rilevamento dei bordi, filtri di uniformità e filtri di nitidezza), regolazione intensità-contrasto, correzione delle ombreggiature, sottrazione dello sfondo, miglioramento del contrasto dinamico e filtri morfologici | - | • | • | • | • |
| Creazione di report | |||||
| Esportazione dei dati in una cartella di lavoro Evident | • | • | • | • | • |
| Esportazione dei dati in Microsoft Excel | - | • | • | • | • |
| Creazione di report e presentazioni in Microsoft 365/Microsoft Office 365 (32 bit/64 bit), Office 2021 (32 bit/64 bit) e Office 2019 (32 bit/64-bit) | - | ◦ | • | • | • |
| Supporto dei dispositivi*2 | |||||
| Microscopi Evident*2 e fotocamere Evident*3 | • | • | • | - | - |
| Tavolini motorizzati X, Y motorizzati (Ludl, Prior, Märzhäuser e Chuo Seiki)*5 | - | ◦ | ◦ | - | - |
| Sistemi di messa a fuoco motorizzati X,Y di terze parti (Ludl, Prior, Märzhäuser e Chuo Seiki)*5 | - | ◦ | ◦ | - | - |
| Fotocamera SWIR di terze parti | - | ◦ | ◦ | - | - |
| Sistema DSX2000/DSX1000, console e fotocamera macro | - | - | - | • | - |
| Componenti aggiuntivi opzionali | |||||
| Motorizzazione | - | ◦ | ◦ | • | - |
| Acquisizione 3D | - | ◦ | ◦ | • | - |
| Count and Measure (Conteggio e misura) | - | ◦ | ◦ | ◦ | ◦ |
| Grain Sizing (Granulometria) | - | ◦ | ◦ | ◦ | ◦ |
| Non-Metallic Inclusions (Inclusioni non metalliche) | - | ◦ | ◦ | ◦ | ◦ |
| Cast Iron (Ghisa) | - | ◦ | ◦ | ◦ | ◦ |
| Layer Thickness (Spessore degli strati) | - | ◦ | ◦ | ◦ | ◦ |
| Measurement Sequence (Sequenza di misura) | - | ◦ | ◦ | ◦ | ◦ |
| Porosity (Porosità) | - | ◦ | ◦ | ◦ | ◦ |
| Particle Distribution (Distribuzione delle particelle) | - | ◦ | ◦ | ◦ | ◦ |
| Coating Thickness (Spessore del rivestimento) | - | ◦ | ◦ | ◦ | ◦ |
| Phase Analysis (Analisi della fase) | - | ◦ | ◦ | ◦ | ◦ |
| Neural Network Training (Addestramento della rete neurale) | - | ◦ | ◦ | ◦ | ◦ |
| Dendrite Arm Spacing (Distanza interdendritica) | - | ◦ | ◦ | ◦ | ◦ |
| Confronto di diagrammi su norme selezionate in termini di granulometria, dimensioni della grafite, inclusioni non metalliche e metalli temprati | - | ◦ | ◦ | ◦ | ◦ |
| Soluzioni software personalizzate | - | ◦ | ◦ | ◦ | ◦ |
*1 Solamente DSX2000.
*2 Contattare Evident per le informazioni sui dispositivi supportati.
*3 Supporta BX41M-LED, BX51, BX51M, BX53M, GX41, GX51, GX53, GX71, MX51, MX63, MX63L, SZ61, SZX7, SZX9, SZX10, SZX12, SZX16, BX3M-CB, BX3M-CBFM, BXFM, DSX1000 e DSX2000.
*4 Supporta le fotocamere per microscopi LC30, LC35, DP22, DP23, DP23M, DP27, DP28, DP73, DP73 WDR, DP74, DP75, SC30, SC50, SC100, SC180 e UC90.
*5 Supporta Chuo Seiki: QT-ADM3, MSS-50C-OB, MSS-50WC-OB, MSS-150C, MSS-399C e MSSS-FM1; Ludl: MAC6000, 96S100, 96S109-LE, 96S103-6-LE, 96S106-O3-LE e 96A404; Märzhäuser: TANGO, SCAN 75x50, SCAN130x85, SCAN 225x76, SCAN 200x200, SCAN 300x300 e MFD-2; Prior: ProScan 3, ES111, H101F, H105, H112, H117 e PS3H122R.
Requisiti computer per PRECiV Capture/Core/Pro/Desktop v. 2.2.1
Min. 50 GB per salvare le immagini e i dati
Speciali requisiti di memoria per certe funzionalità:
Addestramento di reti neurali: 32 GB di RAM
Applicazione di Analisi 3D: 32 GB di RAM
1920 × 1080 (Full HD)
3840 × 2160 (4K), 27/32" (ridimensionamento dello schermo del 150%)
Speciali requisiti per la scheda grafica per certe funzionalità
Requisiti computer per PRECiV DSX v. 2.2.1
Min. 50 GB per salvare le immagini e i dati
Speciali requisiti di memoria per certe funzionalità:
Addestramento di reti neurali: 32 GB di RAM
Applicazione di Analisi 3D: 32 GB di RAM
1920 × 1080 (Full HD)
3840 × 2 160 (4K), 27/32" (ridimensionamento dello schermo del 150%)
Scheda grafica da 64 bit equivalente a NVIDIA Quadro P620 / T600 / T400 / T1000 / A400 / A1000 con minima RAM da 4 GB
Speciali requisiti per la scheda grafica per certe funzionalità:
• Addestramento di reti neurali: Scheda grafica NVIDIA compatibile con CUDA 11, 8 GB RAM
Risorse
Approfondimenti
Video
PRECiV License Activation
PRECiV License Deactivation
PRECiV Installation
https://adobeassets.evidentscientific.com/content/dam/mis/preciv/media/video/PRECiV_2.2_fv.mp4
Presentazione del PRECiV v2.2
https://adobeassets.evidentscientific.com/content/dam/mis/preciv/media/video/PRECiV_DSX_2.2.1_fv.mp4
