VS-SILA
Il dispositivo di sezionamento ottico VS-SILA (speckle illumination acquisition) si integra facilmente nel sistema e software VS200. Gli speckle sono usati per ottenere delle immagini ad alto contrasto, rimuovendo la luce non a fuoco, in modo da produrre delle immagini nitide, specialmente nel caso di campioni spessi. L'immagine viene elaborata durante la scansione e non necessita di una post-elaborazione, in modo che il dispositivo abbia un'influenza minima sulla velocità di acquisizione.
Immagini di sezionamento ottico ad alto contrasto
Il dispositivo di sezionamento ottico VS-SILA (speckle illumination acquisition) si integra facilmente nel sistema e software VS200. Gli speckle sono usati per ottenere delle immagini ad alto contrasto, rimuovendo la luce non a fuoco, in modo da produrre delle immagini nitide, specialmente nel caso di campioni spessi. L'immagine viene elaborata durante la scansione e non necessita di una post-elaborazione, in modo che il dispositivo abbia un'influenza minima sulla velocità di acquisizione.
Tecnologia di sezionamento ottica
Il dispositivo VS-SILA, sviluppato da Bliq Photonics, rappresenta una tecnologia di sezionamento ottico per fotocamere usata per generare immagini ad alto contrasto e prive di sfocature attraverso il sistema VS200.

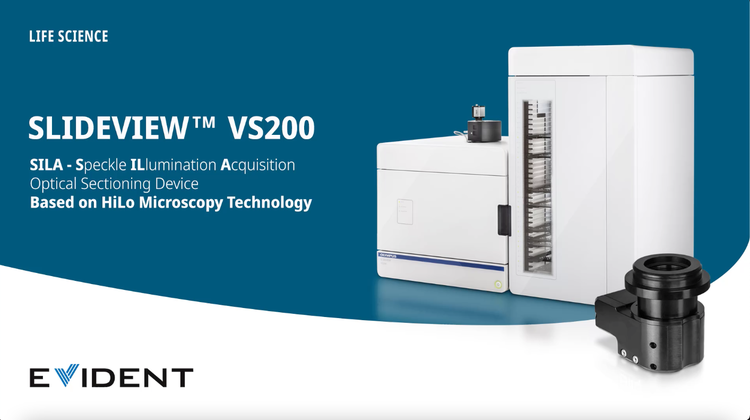

Guarda il video sul dispositivo di sezionamento ottico VS-SILA per saperne di più sulla scansione dei vetrini con nuove dimensioni
https://adobeassets.evidentscientific.com/content/dam/video/video/library/VS200_v4.2_SILA_fv.mp4
Facilità d'uso
Il dispositivo VS-SILA risulta di facile utilizzo con campioni di qualunque spessore ed è indipendente dall'ingrandimento. Non richiede nessuna specifica taratura ed è compatibile con numerosi obiettivi Evident. È sufficiente inserire il vetrino manualmente o mediante il caricatore, caricare il software e acquisire le immagini con l'opzione "VS-SILA" attivata.

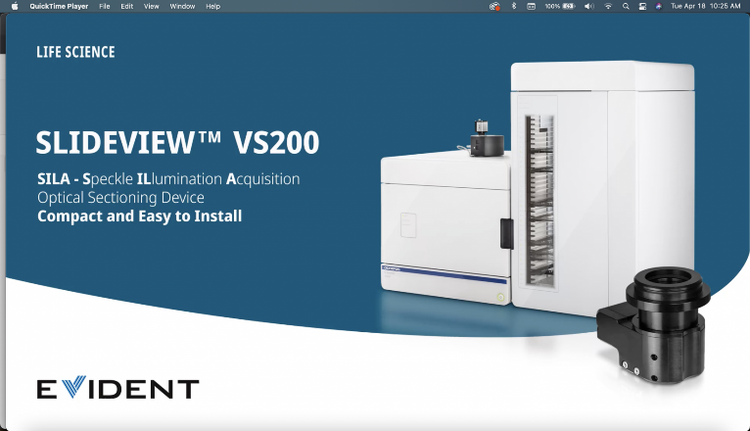

Compatto e di facile installazione
Il modulo VS-SILA è compatto. Può essere usato con qualunque sistema VS200 in modalità manuale o con caricatore. Inoltre gli scanner VS200 possono essere aggiornati direttamente sul posto.
Versatile per molte applicazioni
Il dispositivo funziona con la maggior parte di tipi di campioni, incluse le cellule e i tessuti soggetti a chiarificazione e fissazione. Attraverso il sezionamento ottico è possibile acquisire le immagini di campioni spessi ben oltre il limite di un normale microscopio grandangolare e a qualunque ingrandimento.

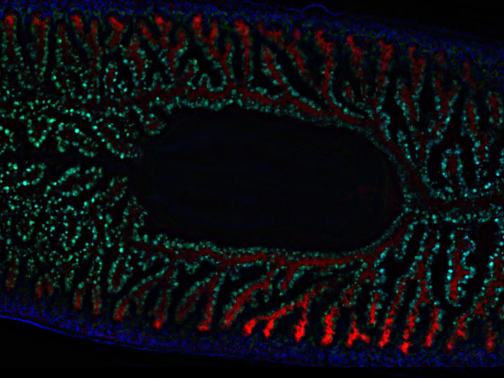

Immagini grandangolare (a sinistra) e VS-SILA (a destra) di un intero platelminta Schmidtea mediterranea a 20X con evidenziazione degli intestini. Blu: DAPI. Verde: Cellule interne dell'intestino; Rosso: Cellule esterne dell'intestino. Campione fornito da Amrutha Palavalli, Dipartimento per le dinamiche e la rigenerazione dei tessuti dell'Istituto Max Planck per le Scienze Multidisciplinari di Goettingen (Germania).
Tecnologie applicate
Immagini nitide in profondità di campioni
Questa tecnologia offre un'elevata profondità di penetrazione. Visto che gli speckle rimangono nitidi in profondità è possibile conservare le stesse capacità di sezionamento ottico man mano che si va più in profondità.

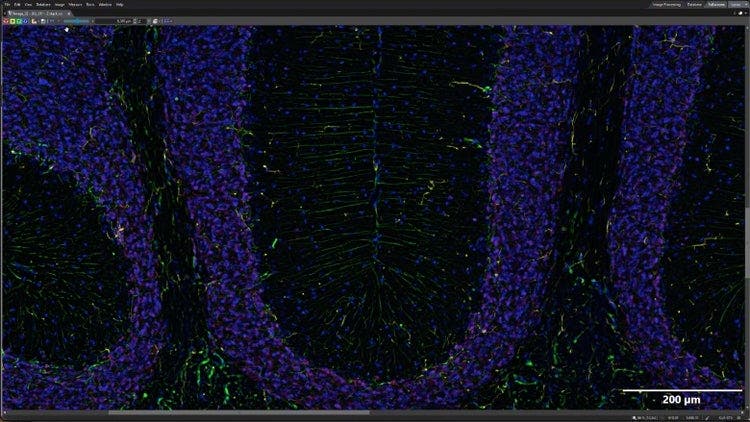

Panoramica acquisita a 4X; la scansione di dettaglio è EFI (extended focal image) di una serie Z da 19 um acquisita a 20X. Blu: DAPI; Verde: GFAP (astrociti); Giallo: IbaI (microglia). Red: NeuN (neuroni). Campioni forniti dall'Istituto sperimentale di neurogenerazione del Centro di cura delle lesioni spinali e di rigenerazione dei tessuti spinali di Salisburgo (SCI-TReCS) presso l'Università di medicina Paracelsus (Austria).
Facile regolazione
Il dispositivo di sezionamento ottico VS-SILA è in grado di scansionare su ampi campi visivi in un tempo ristretto.

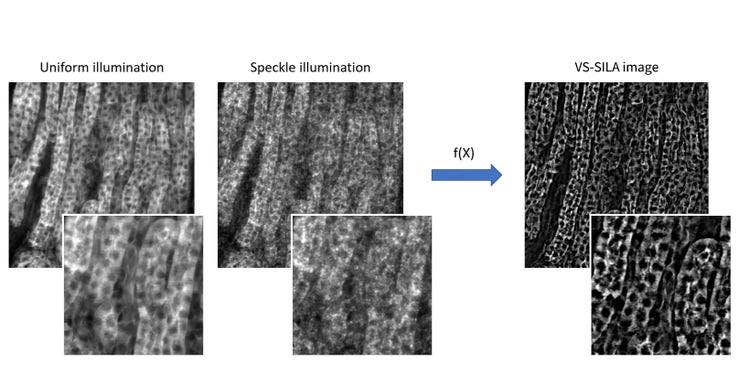

Veloce elaborazione con la capacità di visualizzazione di immagini otticamente sezionate con la vista live
Il dispositivo di sezionamento ottico VS-SILA è in grado di rimuovere rapidamente elementi non a fuoco utilizzando due immagini illuminate che sono elaborate matematicamente. Attraverso la tecnologia di microscopia HiLo l'immagine viene acquisita attraverso la combinazione della tecnologia hardware e software. I calcoli VS-SILA vengono eseguiti su una GPU durante l'acquisizione delle immagini, pertanto è anche possibile visualizzare in anteprima le funzionalità di sezionamento ottico direttamente sull'immagine live. Si può utilizzare un parametro per rimuovere la luce non a fuoco al di sopra e al di sotto del piano di scansione, in modo simile alla regolazione di un pinhole confocale.

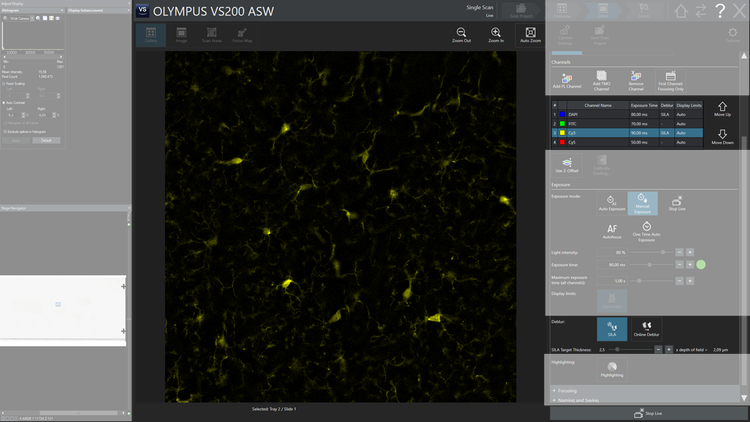

Di semplice uso per chiunque
Per l'acquisizione delle immagini sezionate è sufficiente regolare un parametro: lo spessore di sezionamento. Non è necessario effettuare una post-elaborazione delle immagini come nel caso della deconvoluzione e non è necessario calcolare la PSF (point spread function) degli oggetti.

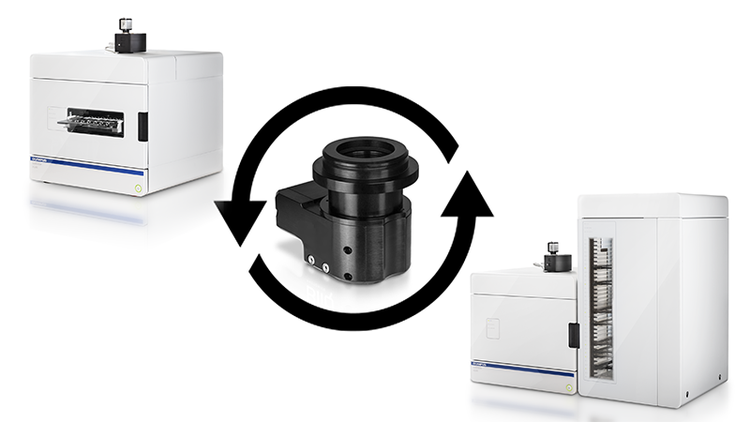

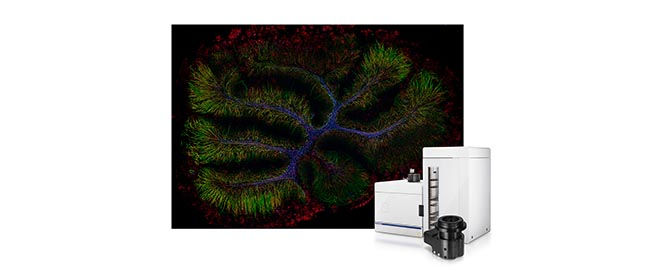

Facile aggiornamento del proprio scanner per vetrini VS200
Il modulo VS-SILA può essere ordinato come kit di aggiornamento e installato facilmente dalla nostra assistenza tecnica in qualunque unità di base o sistema di caricamento VS200, rendendo possibile ottenere delle immagini sezionate otticamente senza l'acquisto di un nuovo sistema.
Applicazioni
Funzionamento in numerose applicazioni
È possibile usare il dispositivo di sezionamento ottico VS-SILA per l'acquisizione di immagini di campioni soggetti a chiarificazione e fissazione di diverso spessore. Risulta particolarmente utile nell'ambito della neurobiologia, botanica, ricerca di organoidi, entomologia, biologia dello sviluppo e rigenerazione di tessuti.
Organoido
Immagine grandangolare (a sinistra) e VS-SILA (a destra) di un campione di organoide acquisita a 20X. Una serie Z di spessore 20 µm è acquisita e elaborata con l'EFI (extended focal imaging). L'immagine dell'organoide è stata acquisita con lunghezze d'onda di eccitazione di 405 nm, 488 nm, 561 nm e 638 nm. Campioni forniti da un cliente europeo.
Fiori Lilium

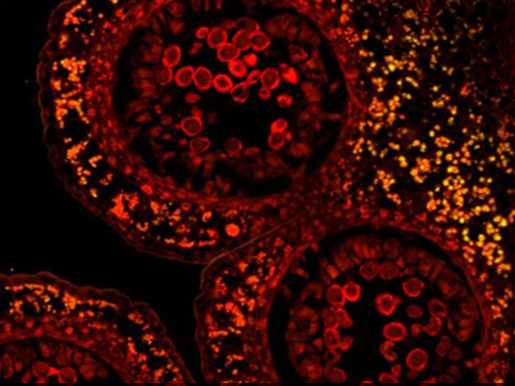

Immagini grandangolare (a sinistra) e VS-SILA (a destra) di EFI (extended focal image) VS-SILA di una gemma floreale di Lilium da 12 µm acquisita a 20X, con illustrazione della vista intera e ingrandita. Giallo e rosso: Segnale di autofluorescenza con lunghezze d'onda di eccitazione di 561 nm e 638 nm.
Immagine VS-SILA di una sezione sagittale di cervello di topo da 40 µm. Panoramica acquisita a 4X; la scansione di dettaglio è EFI (extended focal image) di una serie Z da 19 µm acquisita a 20X. Blu: DAPI; Verde: GFAP (astrociti); Giallo: IbaI (microglia). Red: NeuN (neuroni). Campioni forniti dall'Istituto sperimentale di neurogenerazione del Centro di cura delle lesioni spinali e di rigenerazione dei tessuti spinali di Salisburgo (SCI-TReCS) presso l'Università di medicina Paracelsus (Austria).
Flessibile acquisizione di immagini di cellule soggette a fissazione
Acquisizione di immagini 2D e 3D: (immagine VS-SILA live per la configurazione delle condizioni), Z-stack, stitching e EFI.
Acquisizione multicanale: Può essere usata con un massimo di 4 canali (lunghezze d'onda di eccitazione di 405, 488, 561 e 638 nm).
Ottimizzazione per campioni spessi
È possibile ottenere un'elevata profondità di penetrazione visto che gli speckle rimangono nitidi man mano che si procede più in profondità.
Specifiche tecniche
Supporto da analizzare
Rowspan=3
Imaging
Rowspan=5
(area di scansione dell'obiettivo 20X di 15 mm × 15 mm; 4 canali; ogni esposizione 50 ms)
Generatore di luce
Rowspan=3
375 nm: 70 mW
730 nm: 50 mW
Altre lunghezze d'onda: 100 mW
Alimentatore: 15 VCC; 7 A
Hardware SILA
Rowspan=4
(Altez. × Largh. × Prof.)
Peso: 520 g (1,1 lb)
Umidità: Fino a 80% (31 °C o 87,8 °F)
Altitudine: 2000 m (6561,7 ft)
Soglia: 3,0 V
Risorse
Approfondimenti
Video
https://adobeassets.evidentscientific.com/content/dam/video/video/library/VS200_v4.2_SILA_fv.mp4

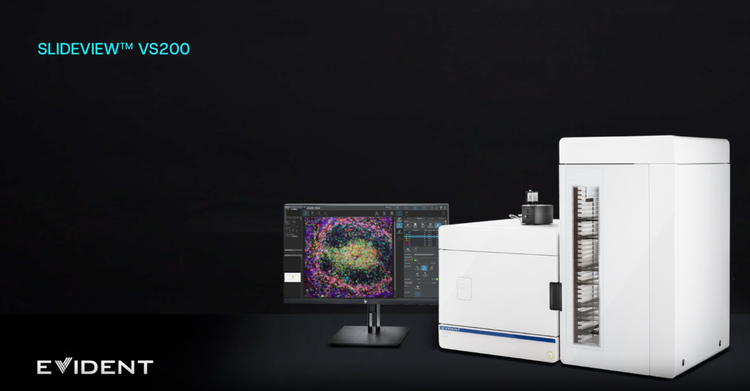

Presentazione del dispositivo di sezionamento ottico SILA dello scanner per vetrini VS200
