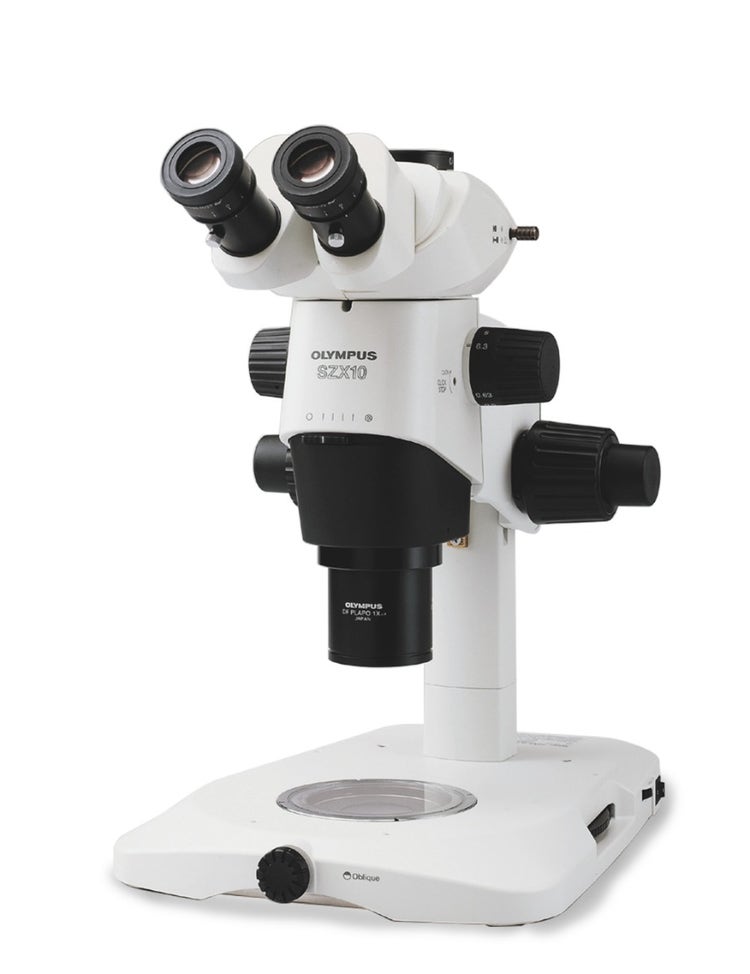

Microscopio stereoscopico SZX10
Il microscopio stereoscopico SZX10 offre delle prestazioni economiche per l'attività di ricerca di routine, l'analisi dei guasti e l'ispezione QC. Supporta un imaging a campo scuro e a polarizzazione ed è dotato di un sistema ottico Galieano, un rapporto zoom 10:1 e un'apertura numerica massima fino a 0,2 per minimizzare la distorsione. Attraverso la sua eccellente profondità stereoscopica e una precisa rappresentazione cromatica è possibile assicurare una visione naturale del proprio campione.
Microscopio stereoscopico SZX10
Prestazioni economiche e precisa riproduzione delle immagini
Ideale per la ricerca di routine, le analisi dei guasti e l'ispezione QC, il microscopio stereoscopico SZX10 offre delle prestazioni economiche per numerosi tipi di applicazioni di imaging. Supporta un imaging a campo scuro e a polarizzazione ed è dotato di un sistema ottico Galieano, un rapporto zoom 10:1 e un'apertura numerica massima fino a 0,2 per minimizzare la distorsione. Attraverso la sua eccellente profondità stereoscopica e una precisa rappresentazione cromatica è possibile assicurare una visione naturale del proprio campione.
Microscopio stereoscopico flessibile con un ampio rapporto dello zoom
Eccellenti prestazioni ottiche con una visione naturale

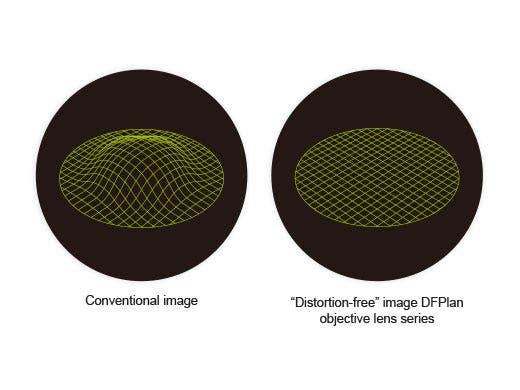

L'SZX10 è progettato per fornire una visione naturale del campione con una profondità stereoscopica e una rappresentazione cromatica eccellenti. La serie DFPlan combina la potenza di risoluzione a alta NA e l'ergonomia operativa con un design ottico privo di distorsioni per un imaging planare eccezionale. Include obiettivi 2X con un NA di 0,2 per un imaging a alta risoluzione a 600 linee/mm.
Ampio rapporto di zoom a 10:1
L'SZX10 copre un intervallo di ingrandimento compreso tra 6,3x e 63x con il suo obiettivo 1X e assicura un ingrandimento di 123X con un obiettivo 2X. Grazie alla versatilità del rapporto di zoom 10:1 è un'ottima scelta per le applicazioni delle scienze della vita che richiedono una visione a basso ingrandimento per la dissezione e la manipolazione di campioni, oltre a una visione a alto ingrandimento per un'osservazione ravvicinata di strutture cellulari.
Nell'ispezione QC gli operatori possono usare questo ampio rapporto di zoom per osservare inizialmente il campione come un circuito stampato e localizzare velocemente le aree di interesse. In seguito è possibile zoomare in avanti per controllare le saldature o le microfratture nelle componenti, tutte con uno zoom continuo.

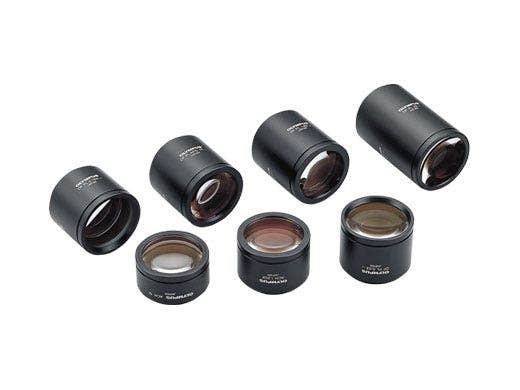

Compatibile con un'ampia gamma di obiettivi con elevate prestazioni
DFPL2X-4 / DFPL1.5X-4 / DFPL0.75X-4 / DFPL0.5X
La serie DFPL di obiettivi riproduce con precisione le forme dei campioni con un'ottimale fedeltà cromatica.
DFPLAPO1.25X-2 / DFPLAPO1X-4
Corretto apocromaticamente per assicurare delle elevate prestazioni. Capacità di risoluzione, contrasto e planarità eccellenti con distorsione minima.
SZX-ACH1.25X /SZX-ACH1X
Gli obiettivi bilanciati combinano risoluzione elevata e lunghe distanze di lavoro.
Contrasto versatile e metodi di osservazione
SZX2-ILLTQ / SZX2-ILLTS
Con un profilo di 41,5 mm (corrispondente a metà dello spessore delle precedenti basi a luce trasmessa con lampada alogena) le nostre basi di illuminazione a luce trasmessa LED hanno un'altezza inferiore, in modo da assicurare una visione più confortevole e un accesso più facile per campioni installati sulla base durante l'osservazione e le attività operative.
- La base di illuminazione SZX2-ILLTQ LED è dotata di una torretta a quattro posizioni, permettendo una veloce selezione di cartucce e permette di passare facilmente tra campo chiaro (standard/alto/basso), obliquo (standard/alto/basso), campo scuro, illuminazione polarizzata e otturatore con una semplice rotazione.
- La base LED a una posizione SZX2-ILLTS trasforma l'SZX10 in un microscopio flessibile e completo adatto per numerosi tipi di campioni e osservazioni.
Un vantaggio supplementare dell'illuminazione LED consiste nel mantenimento di una temperatura più bassa della superficie della base, rendendola più adatta per una manipolazione prolungata di campioni vivi. Confrontato a generatori di luce alogeni da 30 W, l'illuminazione LED consuma meno energia e garantisce una durata di vita significativamente superiore (superiore a 60000 ore), contribuendo a ridurre i costi operativi.
C. elegans
Cartuccia per alto contrasto obliquo（SZX2-COBH）
Medaka
Cartuccia per campo scuro（SZX2-CDF）
Semplice osservazione della fluorescenza
Con l'integrazione di un'unità per fluorescenza, l'SZX10 può inoltre essere usato per osservare proteine visibili con fluorescenza in un organismo. La componente dello specchio per fluorescenza a alte prestazioni dell'unità consente un veloce avvio e un'elevata efficienza di rilevamento della fluorescenza per una migliore qualità dell'immagine.
Versatili soluzioni di illuminazione
Versatile unità di illuminazione a luce riflessa inclusi l'illuminatore anulare e l'illuminatore coassiale. Scegliere il sistema di illuminazione in base alle specifiche esigenze dell'applicazione.
- Illuminatore a luce anulare LED a 4 segmenti (SZX2-ILR66)
- Regolabile combinazione doppia installata (LG-DI)
- Illuminatore coassiale per campioni altamente riflettenti (SZX2-ILLC10)

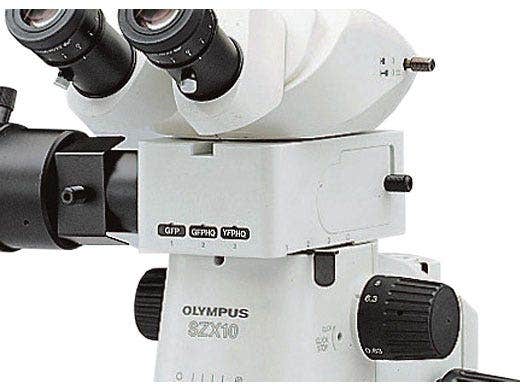

Illuminatore per fluorescenza

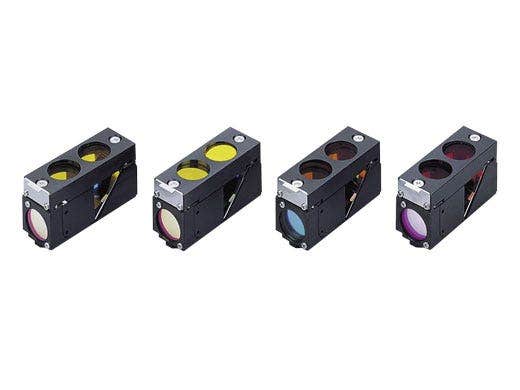

Cubi filtro
Tubo di osservazione ergonomico e variatore di altezza di osservazione estensibile
La serie SZX2 offre dei tubi di osservazione con un angolo di convergenza ottimizzato, permettendo agli utenti l'osservazione da una posizione naturale che riduce l'affaticamento visivo con un uso prolungato.
- Il nostro lungo tubo trioculare inclinabile (SZX2-LTTR) migliora l'ergonomia del microscopio stereoscopico. Regolabile da 5 a 45 gradi, permette agli utenti di mantenere una posizione più naturale della testa e del collo durante l'attività di osservazione.
- Il variatore di altezza di osservazione (SZX2-EEPA) assicura una regolazione verticale in un intervallo di 120 mm, rendendolo compatibile per utenti di diverse altezze e con differenti preferenze.
La combinazione di queste soluzioni ergonomiche riducono lo sforzo e la fatica fisica, rendendo possibile un'attività al microscopio più confortevole.

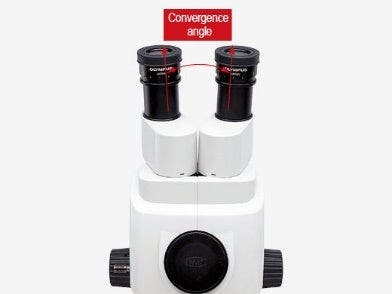

Angolo di convergenza

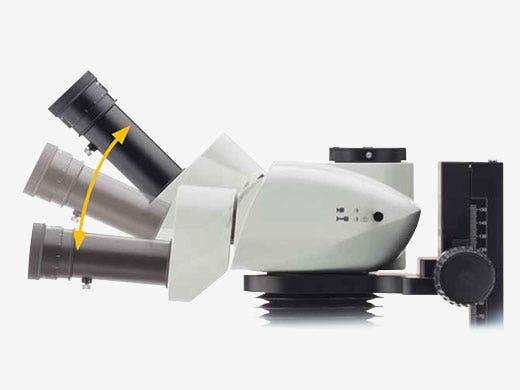

Tubo di osservazione inclinabile

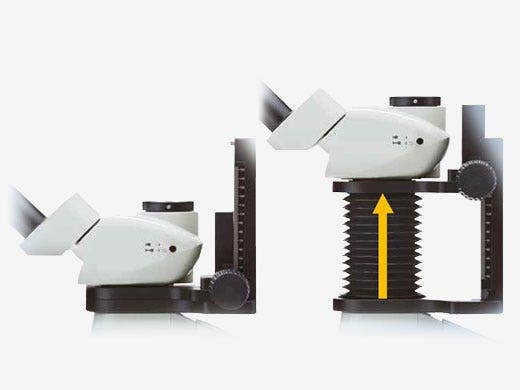

Variatore dell'altezza di osservazione
Imaging digitale e documentazione
L'SZX10 può inoltre essere dotato di un tubo trioculare e di una fotocamera della nostra serie DP per assicurare un'imaging e una documentazione a alta risoluzione. Le fotocamere della serie DP offrono un'alta sensibilità per numerosi tipi di applicazioni, inclusa quella di imaging a fluorescenza a alta sensibilità. Possono essere facilmente controllati utilizzando il software cellSens™ o PRECiV™, in funzione dell'applicazione.
Semplice produzione di immagini completamente a fuoco
Con il nostro software è semplice produrre delle immagini completamente a fuoco. È possibile acquisire manualmente delle immagini mediante la funzione Live EFI (extended focus imaging) per avere una visione completamente a fuoco di campioni spessi, con superfici irregolari o disomogenei.
- Software cellSens™: Acquisisce immagini nitide di campioni biologici spessi come insetti, piante o tessuti.
- Software PRECiV™: Acquisisce immagini nitide di wire bonding, difetti di componenti elettroniche e componenti di grandi dimensioni con superfici irregolari.
Flussi di lavoro flessibili per l'ispezione QC e l'analisi dei guasti
PRECiV offre una soluzione per flusso di lavoro flessibile per l'ispezione QC, l'analisi dei materiali e l'analisi dei guasti. È possibile combinarlo con l'SZX10 e una fotocamera digitale per una facile acquisizione di immagini, elaborazione di immagini e misure 2D. Le funzioni di imaging e analisi avanzate includono viste panoramiche, immagini con messa a fuoco estesa e analisi di particelle.
Zoomare nell'efficienza
Per accelerare l'attività di ispezione QC o di analisi dei guasti, si può combinare l'SZX10 con il nostro sensore di ingrandimento zoom SZX2-ZMS. Registra automaticamente l'ingrandimento dello zoom nel proprio software PRECiV, permettendo le corrette misure geometriche 2D senza la necessità di inserire manualmente l'ingrandimento. Dalla fase di acquisizione delle immagini a quella di creazione di report tutte le dimensioni sono sotto controllo. Adesso è possibile zoomare in avanti e misurare i dettagli in modo più veloce, incrementando l'affidabilità e l'efficienza del proprio processo di ispezione.
Specifiche tecniche
Sistema di ingrandimento a zoom variabile con asse ottico parallelo
Sistema di azionamento dello zoom: manopola orizzontale
Fermo a scatto per diverse posizioni di zoom integrato (manuale)
L'opzionale SZX2-ZMS registra l'ingrandimento dello zoom in PRECiV v. 2.2.1 o successiva
Connettore di uscita: USB 2.0: USB tipo C®
Cavo USB: USB 2.0: Da USB tipo A a USB tipo C; lunghezza del cavo: 2 m (6,56 ft)
Peso: 0,4 kg
80 mm
120 mm
5-45
30°
45°
50%: 50%, 0%: 100%
0%: 100%, 100%: 0%
51 mm
52 mm
57 mm
WHSZ10X-H FN22*
WHSZ15X-H FN16*
WHSZ20X-H FN12.5*
WHSZ30X-H FN7*
* con regolazione diottrica e reticolo
DFPL0.75X-4, WD 116 mm, NA 0,075
DFPLAPO1X-4, WD 81 mm, NA 0,1
SZX-ACH1X, WD 90 mm, NA 0,90
DFPLAPO1.25X, WD 60 mm, NA 0,125
SZX-ACH1.25X-2, WD 68 mm, NA 0,125
DFPL1.5X-4, WD 45,5 mm, NA 0,15
DFPL2X-4, WD 33,5 mm, NA 0,2
Slitta portafiltri a 4 posizioni
