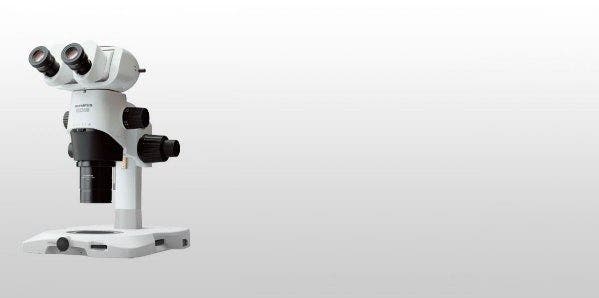

Microscopio stereoscopico SZX16
Progettato per la ricerca avanzata, le scienze dei materiali, l'ispezione QC e l'analisi dei guasti, il microscopio stereoscopico SZX16 possiede una risoluzione altissima (0,3 NA), un altissimo rapporto di zoom (16,4:1) e un imaging versatile con campo scuro, fluorescenza e polarizzazione. Attraverso queste versatili funzionalità è possibile passare dall'acquisizione di immagini di campioni interi (es: organismi o componenti) a quella di strutture microscopiche (es: singole strutture cellulari o microdifetti). È possibile dotare il tuo laboratorio della chiarezza ottica necessaria per rilevare, documentare e identificare anche i minimi dettagli.
Microscopio stereoscopico SZX16
Panoramica
Affrontare le sfide dell'imaging per le scienze della vita e le scienze dei materiali
Progettato per la ricerca avanzata, le scienze dei materiali, l'ispezione QC e l'analisi dei guasti, il microscopio stereoscopico SZX16 presenta le seguenti caratteristiche:
- Risoluzione eccezionale di 900 linee/mm (0,3 NA)
- Funzionalità di campo scuro, fluorescenza e polarizzazione
- Altissimo rapporto dello zoom 16,4:1
- Intero intervallo di zoom (0,7x–11,5x) con la nostra doppia torretta
- Soluzioni ergonomiche per un'osservazione confortevole
Attraverso queste versatili funzionalità è possibile eseguire delle applicazioni esigenti: dall'acquisizione di immagini di campioni interi (es: organismi o componenti) fino a strutture microscopiche (es: singole strutture cellulari o microdifetti). È possibile dotare il tuo laboratorio della chiarezza ottica necessaria per rilevare, documentare e identificare anche i minimi dettagli.
Microscopio stereoscopico avanzato con un rapporto di zoom ampio

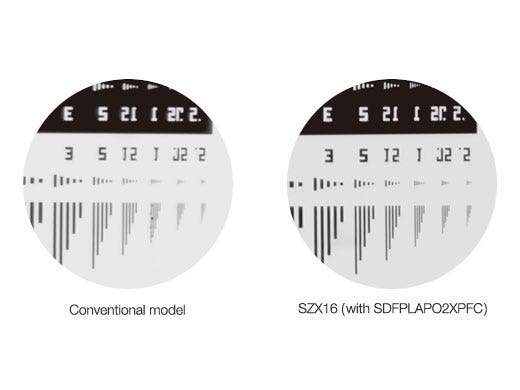

Prestazioni ottiche eccezionali
Le ottiche dell'SZX16, le quali includono i tubi di osservazione, l'unità zoom e gli obiettivi, sono completamente apocromatiche per ridurre le alterazioni del colore nell'intero intervallo di ingrandimento. Gli obiettivi SDF (super depth focus) possono assicurare delle immagini chiare a elevato contrasto di praticamente qualunque campione: dai difetti a una scala micrometrica alle strutture di componenti cellulari.
La massima NA di 0,3 produce una risoluzione di 900 linee/mm, permettendo una chiara visualizzazione di cellule microscopiche e strutture di componenti cellulari. Una risoluzione eccezionale e un ingrandimento impareggiabile consentono un'operatività più precisa e precisa, evidenziando molte più informazioni dai campioni.
Questa maggiore risoluzione inoltre permette al microscopio stereoscopico di distinguere elementi di dimensioni più ridotte e a una distanza più ravvicinata tra di loro, rendendolo essenziale per un'analisi dei guasti e un'ispezione QC a alta precisione. È possibile rilevare microcricche, fratture, graffi superficiali, contaminazioni o difetti da fabbricazione a risoluzioni inferiori.
Ampio rapporto di zoom a 16,4:1
L'SZX16 vanta un altissimo rapporto di zoom pari a 16,4:1, permettendo un ingrandimento di 7X-115X con un obiettivo 1X e un ingrandimento fino a 230X con un obiettivo 2X.
Questo ampio intervallo di zoom lo rende adatto per numerosi tipi di applicazioni di analisi per la ricerca con una visione a basso ingrandimento per la dissezione e la manipolazione di campioni, oltre a una visione a alto ingrandimento per un'osservazione ravvicinata di microstrutture.
Nell'attività di analisi dei guasti e nell'ispezione QC questo altissimo intervallo di zoom è ideale per l'ispezione di qualsiasi soggetto, da componenti o assemblaggi di grandi dimensioni fino a difetti a una scala micrometrica come cricche, graffi o particelle contaminanti.
Design pratico per la ricerca avanzata, l'ispezione QC e l'analisi dei guasti
Ampio spazio operativo per la manipolazione
Qualunque tipo di manipolazione sotto il microscopio richiede un ampio spazio tra la parte superiore del campione e la parte inferiore dell'obiettivo per gli strumenti. Gli obiettivi disponibili per l'SZX16 possiedono un'ampia distanza di lavoro, la quale permette l'utilizzo di strumenti di manipolazione e iniezione manuali e automatizzati. L'intervallo di movimento disponibile per il manipolatore è altamente flessibile visto che la parte frontale degli obiettivi a alto ingrandimento 1,6X e 2X è convergente.
Doppi obiettivi per zoom da 3,5X a 230X
Attraverso gli obiettivi parafocali e il revolver a due posizioni, passare tra i diversi obiettivi risulta veloce e facile, richiedendo solo una minima rimessa a fuoco. Con gli obiettivi 0,5X e 2,0X l'intervallo di ingrandimento continuo è compreso tra 3,5X e 230X. Questo rappresenta un rapporto di zoom effettivo di 65,7:1.
Tubo di osservazione ergonomico e variatore di altezza di osservazione estensibile
La serie SZX2 offre dei tubi di osservazione con un angolo di convergenza ottimizzato, permettendo agli utenti l'osservazione da una posizione naturale che riduce l'affaticamento visivo con un uso prolungato.
- Il nostro lungo tubo trioculare inclinabile (SZX2-LTTR) migliora l'ergonomia del microscopio stereoscopico. Regolabile da 5 a 45 gradi, permette agli utenti di mantenere una posizione più naturale della testa e del collo durante l'attività di osservazione.
- Il variatore di altezza di osservazione (SZX2-EEPA) assicura una regolazione verticale in un intervallo di 120 mm, rendendolo compatibile per utenti di diverse altezze e con differenti preferenze.
La combinazione di queste soluzioni ergonomiche riducono lo sforzo e la fatica fisica, rendendo possibile un'attività al microscopio più confortevole.

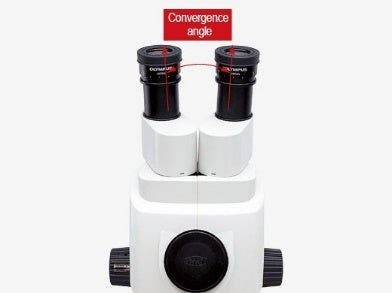

Angolo di convergenza

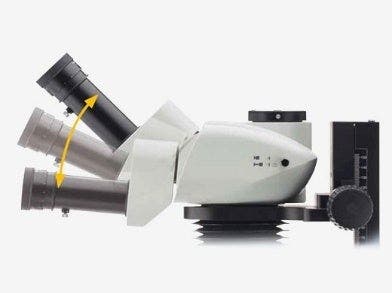

Tubo di osservazione inclinabile

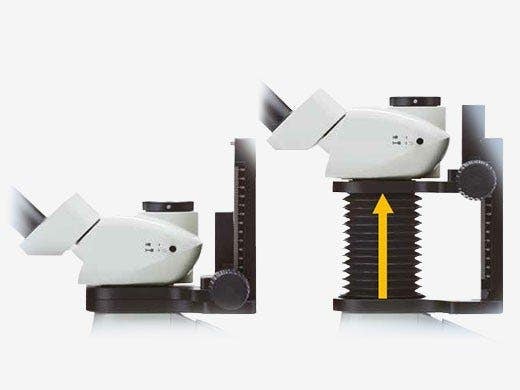

Variatore dell'altezza di osservazione
Contrasto versatile e metodi di osservazione

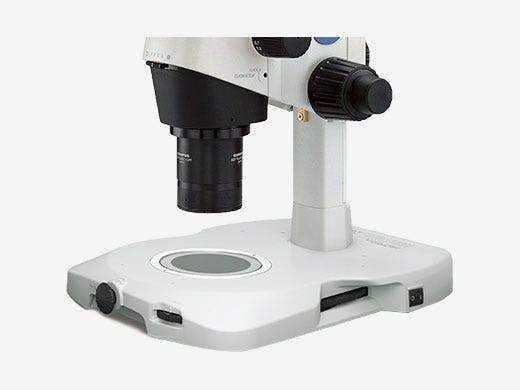

SZX2-ILLTQ / SZX2-ILLTS
Con un profilo di 41,5 mm (corrispondente a metà dello spessore delle precedenti basi a luce trasmessa con lampada alogena) le nostre basi di illuminazione a luce trasmessa LED hanno un'altezza inferiore, in modo da assicurare una visione più confortevole e un accesso più facile per campioni installati sulla base durante l'osservazione e le attività operative.

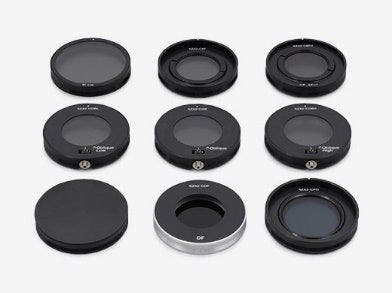

- La base di illuminazione SZX2-ILLTQ LED è dotata di una torretta a quattro posizioni, permettendo una veloce selezione di cartucce e permette di passare facilmente tra campo chiaro (standard/alto/basso), obliquo (standard/alto/basso), campo scuro, illuminazione polarizzata e otturatore con una semplice rotazione.
- La base LED a una posizione SZX2-ILLTS trasforma l'SZX16 in un microscopio flessibile e completo adatto per numerosi tipi di campioni e applicazioni di osservazione.
Un vantaggio supplementare dell'illuminazione LED consiste nel mantenimento di una temperatura più bassa della superficie della base, rendendola più adatta per una manipolazione prolungata di campioni vivi. Confrontato a generatori di luce alogeni da 30 W, l'illuminazione LED consuma meno energia e garantisce una durata di vita significativamente superiore (superiore a 60000 ore), contribuendo a ridurre i costi operativi.
C. elegans
Cartuccia per alto contrasto obliquo（SZX2-COBH）
Medaka
Cartuccia per campo scuro（SZX2-CDF）
Osservazione in fluorescenza
Sistema di illuminazione SZX16-RFA per l'osservazione avanzata in fluorescenza
L'SZX16 funziona come microscopio per fluorescenza che permette di osservare qualsiasi soggetto, dagli organismi interi ai dettagli nucleari, grazie alle sue ottiche progettate con precisione e all'elevata NA. Gli avanzati materiali di vetro con bassa autofluorescenza e nuovi rivestimenti superficiali permettono di incrementare significativamente la trasmissione di luce, migliorando al chiarezza delle immagini. Queste caratteristiche si traducono in un eccellente rapporto segnale-rumore (SNR) e un'elevata intensità del segnale della fluorescenza. Il pieno controllo della luce di eccitazione è facilitato dalla ruota portafiltri a 5 posizioni, la quale permette un'illuminazione flessibile per un imaging a basos ingrandimento e alta risoluzione.
I percorsi luminosi di eccitazione dell'illuminatore a luce riflessa quasi verticale risultano indipendenti dai percorsi di osservazione, permettendo una migliore efficienza luminosa di eccitazione. Queste caratteristiche permettono un'osservazione con fluorescenza più luminosa rispetto ai convenzionali microscopi stereoscopici a tutti gli ingrandimenti. L'osservazione della luce trasmessa per la verifica del profilo del campione è possibile perfino con un'osservazione con fluorescenza a luce riflessa.
Un elevato NA assicura un'osservazione fluorescente luminosa
Un sistema di illuminazione a luce riflessa quasi verticale produce l'illuminazione quasi coassiale per il percorso di osservazione e permette sostanzialmente una migliore efficienza della luce di eccitazione. Queste funzionalità assicurano delle osservazioni in media 2-3 volte migliori rispetto a quelle dei microscopi stereoscopici convenzionali a tutti gli ingrandimenti. Inoltre per utilizzare la luce riflessa, la luce trasmessa può essere anche usata per la conferma dei campioni.
Torretta a cinque posizioni con nove opzioni filtro
Il sistema di illuminazione a fluorescenza per l'SZX16 possiede delle torrette a cinque posizioni con nove opzioni filtro per diversi campioni. Nove unità filtro a fluorescenza sono in grado di acquisire i dettagli di immagini luminose con fluorescenza a alto contrasto.

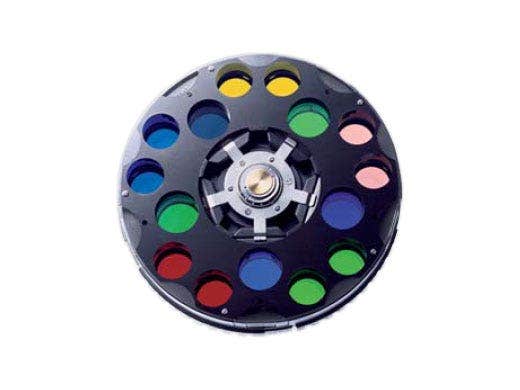

Ruota portafiltri SZX16
Campioni di imaging con fluorescenza
Imaging digitale e documentazione
Dotando l'SZX16 con un tubo trioculare e una fotocamera digitale della nostra serie DP è possibile assicurare un imaging e una documentazione a alta risoluzione. Le fotocamere della serie DP offrono un'alta sensibilità per numerosi tipi di applicazioni, inclusa quella di imaging a fluorescenza a alta sensibilità. Possono essere facilmente controllati utilizzando il software cellSens™ per la ricerca nelle scienze della vita o il software PRECiV™ per le scienze dei materiali e l'ispezione.
Semplice produzione di immagini completamente a fuoco
Con il nostro software è semplice produrre delle immagini completamente a fuoco. È possibile acquisire manualmente delle immagini mediante la funzione Live EFI (extended focus imaging) per avere una visione completamente a fuoco di campioni spessi, con superfici irregolari o disomogenei.
- Software cellSens™: Acquisisce immagini nitide di campioni biologici spessi come insetti, piante o tessuti.
- Software PRECiV™: Acquisisce immagini nitide di wire bonding, difetti di componenti elettroniche e componenti di grandi dimensioni con superfici irregolari.
Flessibili flussi di lavoro di ispezione nel software PRECiV
PRECiV offre una soluzione per flusso di lavoro flessibile per l'ispezione QC, l'analisi dei materiali e l'analisi dei guasti. È possibile combinarlo con l'SZ16 e una fotocamera digitale per una facile acquisizione di immagini, elaborazione di immagini e misure 2D. Le funzioni di imaging e analisi avanzate includono viste panoramiche, immagini con messa a fuoco estesa e analisi di particelle.

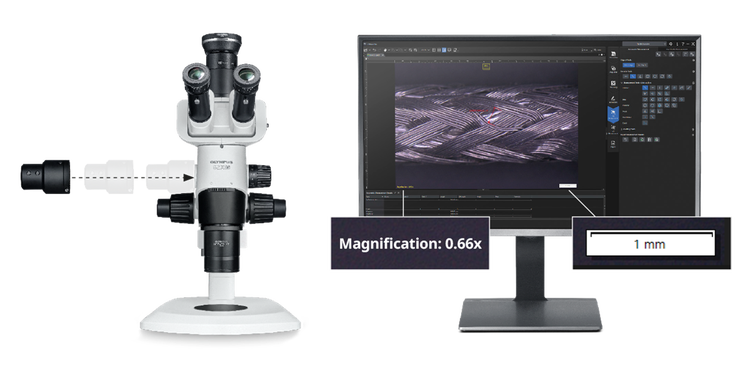

Zoomare nell'efficienza
Per accelerare l'attività di ispezione QC o di analisi dei guasti, si può combinare l'SZ16 con il nostro sensore di ingrandimento zoom SZX2-ZMS. Registra automaticamente l'ingrandimento dello zoom nel proprio software PRECiV, permettendo le corrette misure geometriche 2D senza la necessità di inserire manualmente l'ingrandimento. Dalla fase di acquisizione delle immagini a quella di creazione di report tutte le dimensioni sono sotto controllo. Adesso è possibile zoomare in avanti e misurare i dettagli in modo più veloce, incrementando l'affidabilità e l'efficienza del proprio processo di ispezione.
Specifiche tecniche
| Metodo di osservazione | Fluorescenza (eccitazioni blu/verde) | ✓ | |
| Fluorescenza( eccitazioni ultravioletti） | ✓ | ||
| Semplice luce polarizzata | ✓ | ||
| Campo chiaro | ✓ | ||
| Campo scuro | ✓ | ||
| Osservazione di tipo obliquo | ✓ | ||
| Ingrandimento dello zoom | Rapporto zoom | 16,4 | |
| Indicazione di ingrandimento | 0,7, 0,8, 1, 1,25, 1,6, 2, 2,5, 3,2, 4, 5, 6,3, 8, 10 e 11,5 | ||
| AS | Integrato | ||
| Caratteristiche |
Sistema di ingrandimento a zoom variabile con asse ottico parallelo Sistema di azionamento dello zoom: manopola orizzontale Fermo a scatto per diverse posizioni di zoom integrato (manuale) |
||
| Sensore d'ingrandimento zoom |
L'opzionale SZX2-ZMS registra l'ingrandimento dello zoom in PRECiV v. 2.2.1 o successiva Connettore di uscita: USB 2.0: USB tipo C® Cavo USB: USB 2.0: Da USB tipo A a USB tipo C; lunghezza del cavo: 2 m (6,56 ft) Peso: 0,4 kg |
||
| Ottiche | Sistema ottico Galileiano | ✓ | |
| Illuminatore | Illuminatore per fluorescenza | Lampada Hg | ✓ |
| Lampada Xenon | ✓ | ||
| Illuminazione con guidaluce | ✓ | ||
| Messa a fuoco | Meccanismo di messa a fuoco | Messa a fuoco macro/micrometrica | ✓ |
| Capacità di carico | 0-10,0 kg/ 2,7–15,0 kg/ 8,0–25,0 kg | ||
| Corsa macrometrica della manopola |
80 mm 120 mm |
||
| Corsa macrometrica della manopola per la rotazione | 36,8 mm | ||
| Corsa micrometrica della manopola per la rotazione | 0,77 mm | ||
| Revolver | Manuale | Tipo di campione | ✓ |
| Tubi di osservazione | Grandangolare (FN22) | Trioculare | ✓ |
| Trioculare inclinabile | ✓ | ||
| Trioculare inclinabile lungo ergonomico | ✓ (l'ingrandimento intermedio è di ,.25X) | ||
| Angolo di inclinazione del tubo |
5-45° 30° |
||
| Selettore di percorso ottico del tubo trioculare (fotocamera: osservazione) |
50%: 50%, 0%: 100% 0%: 100%, 100%: 0% |
||
| Regolazione della distanza interpupillare |
51 mm 52 mm 57 mm |
||
| Variatore dell'altezza di osservazione | Intervallo di regolazione dell'altezza: 30–150 mm (con scala graduata integrata) | ||
| Supporti | Stativo standard | ✓ | |
| Basi e stativi opzionali | Base di illuminazione della luce LED con quattro posizioni | ✓ | |
| Base di illuminazione della luce LED a singola posizione | ✓ | ||
| Ampio tavolino | ✓ | ||
| Stativo universale | ✓ | ||
| Dimensioni (Lungh. × Altez. × Largh.) | 268 mm × 386 mm × 413 mm (10,55 in. × 15,20 in. × 16,26 in.) nella configurazione standard | ||
| Ambiente operativo | Per uso in ambienti interni | Temperatura ambiente | Da 0 °C a 40 °C (da 32 °F a 104 °F) |
| Umidità relativa massima | 30–90% | ||
| Oculare |
WHSZ10X-H FN 22* WHSZ15X-H FN 16* WHSZ20X-H FN 12.5* WHSZ30X-H FN 7* * con regolazione diottrica e reticolo |
||
| Obiettivi | SDFPLFL0.3X, WD 141 mm, NA 0,045 SDFPLAPO0.5XPF, WD 70,5 mm, NA 0,075 SDFPLAPO0.8X, WD 81 mm, NA 0,12 SDFPLAPO1XPF, WD 60 mm, NA 0,15 SDFPLAPO1,6XPF, WD 30 mm, NA 0,24 SDFPLAPO2XPFC, WD 20 mm, NA 0,3 |
||
| Illuminatori per fluorescenza |
Illuminatore per fluorescenza quasi verticale Torretta portafiltri per fluorescenza a 5 posizioni Compatibile con bilanciatori di eccitazione |
||
