インジェクターノズル、ニードル先端部の角度測定

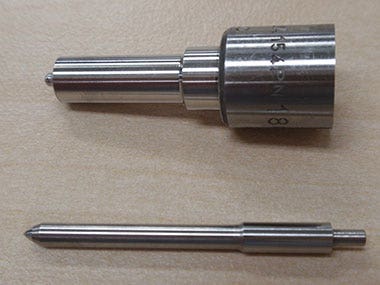

インジェクターノズル・ニードル外観

アプリケーション

インジェクターノズル先端部の燃料噴射口を押さえて閉じているニードルが、電磁力によって上部へ上がることで噴射口が開き、高圧で燃料が噴射されます。しかし、ニードルがノズルの燃料噴射口を確実に閉じるためには、双方の形状が一致していることが必要です。
そして、双方の加工状態を確認するために、精度よく測定できる測定器が必要となります。

オリンパスのソリューション

測定顕微鏡ＳＴＭ７による角度測定。 測定物の端面を自動認識する専用演算ソフトウェアにより、測定者による測定位置合せの誤差がほぼなくなり、測定精度が向上。

商品の特徴

1. モニター上でサンプルのライブ画像を見ながらすばやく測定可能
2. サンプルのエッジをソフトウェアが自動認識できるため、測定者による位置あわせのばらつきが大幅に低減され、測定精度が向上
3. 手元のハンドスイッチで、簡単に測定データの出力やカウンター値のリセット、照明の明るさ調整が可能

上：インジェクターノズル
下：ニードル

インジェクターノズルカット図

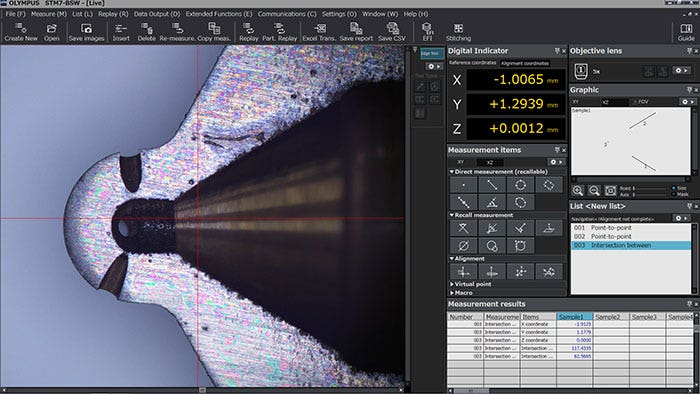

STM7演算ソフトウェアGUI
