O2センサーのパーツ実装位置測定

O2センサー外観

1. アプリケーション

O2センサー（酸素濃度センサー）は、車載センサーのなかでも特に高密度で正確な実装を要求され、数ｍｍの管に加熱用の棒形状のセラミックヒーターを挿入して固定します。ヒーターの実装位置が正しくない場合、O2センサーの劣化を早める原因となります。

2. オリンパスのソリューション

オリンパス測定顕微鏡STM7は、約60mm～50mmの長い作動距離を持った対物レンズが用意されており、低倍率・広範囲から高倍率・スポット範囲でサンプルを画像に映すことができます。専用の演算ソフトウェアで画像を見ながら各種の計測が行え、実装状態を正確に数値化することができます。

3. 商品の特徴

1. 長作動距離対物レンズによる倍率、範囲の多岐な選択
2. 専用ソフトウェアのエッジ自動検出機能による測定誤差の排除
3. 専用ソフトウェアのナビゲーション機能によるルーチン検査のスピードアップ

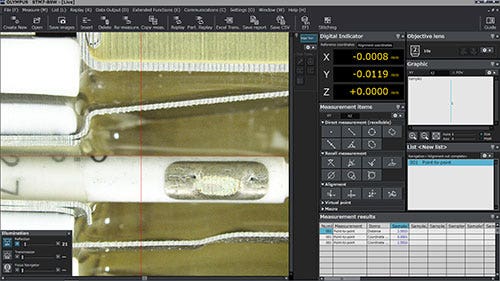

STM7 演算ソフウェアトGUI
