プリント基板製造

電子部品の表面実装

電子部品を表面実装機でプリント基板に実装します。 手順としては、加熱機で基板を加熱し、基板上のはんだを溶かします。 はんだが溶融することで基板に電子部品が付着します。

実装された電子部品の測定

電子部品の高さ測定は、プリント基板の品質を確保する上で重要です。

当社のソリューション

DSX1000デジタルマイクロスコープは、3D画像と45度の斜め観察によって、電子部品の高さを測定できます。

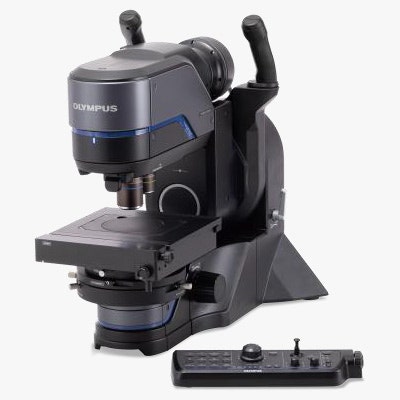

DSXデジタルマイクロスコープシリーズ

DSXデジタルマイクロスコープシリーズ

製品の詳細を閲覧

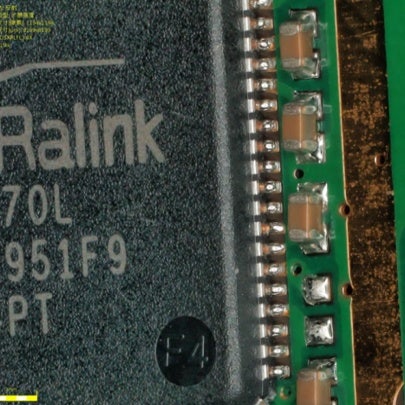

実装された電子部品の側面画像

実装された電子部品の側面画像

アプリケーションノート

関連アプリケーションの詳細情報をご参照ください。

顕微鏡による実装部品のハンダぬれ状態の検査

顕微鏡による実装部品のハンダぬれ状態の検査

さらに詳しく

デジタルマイクロスコープを使用した積層セラミックコンデンサーのクリアな画像取得と正確な寸法測定

デジタルマイクロスコープを使用した積層セラミックコンデンサーのクリアな画像取得と正確な寸法測定

さらに詳しく

オリンパスOLS5000レーザー共焦点顕微鏡を使用した半導体パッケージのボールグリッドアレイ(BGA)表面実装の断面解析

オリンパスOLS5000レーザー共焦点顕微鏡を使用した半導体パッケージのボールグリッドアレイ(BGA)表面実装の断面解析

さらに詳しく

ウィスカの検査

ウィスカの成長によって配線間にブリッジが発生し、配線のショートに繋がる場合があります。 検査員はウィスカがないか検査する必要があります。

当社のソリューション

DSX1000デジタルマイクロスコープでは、3D画像と斜め観察が可能なので、ウィスカを簡単に発見できます。 従来の金属顕微鏡よりも広い範囲を観察できます。
