DSX2000 Digital Microscope
DSX2000フル電動デジタル顕微鏡は、スマートツール、オールインワンイメージング、そしてカスタマイズ可能なインターフェースを備え、研究者や品質管理ラボの専門家にとって、作業を簡素化し、生産性を向上させ、業務を効率化します。チームメンバーが迅速かつ正確な結果を得て、4K解像度を超える優れた画像を取得できるよう支援します。

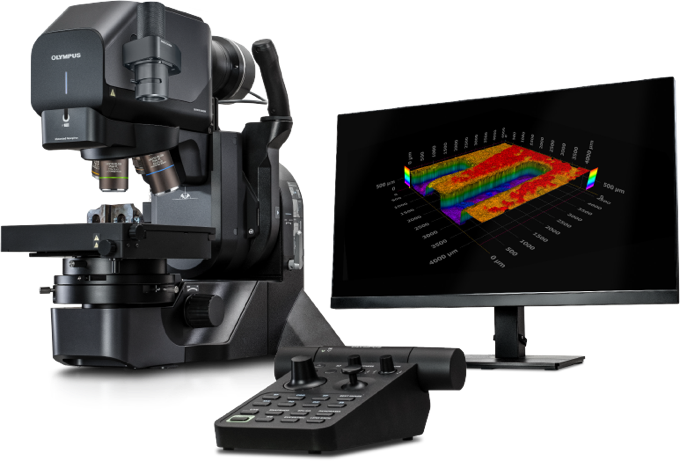

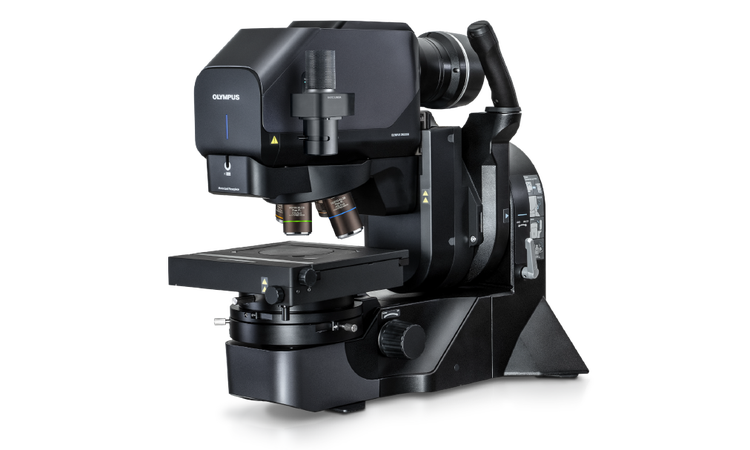

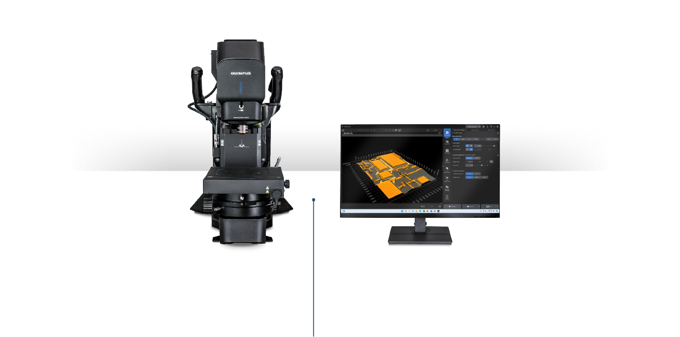

デジタルマイクロスコープDSX2000
デジタルマイクロスコープDSX2000

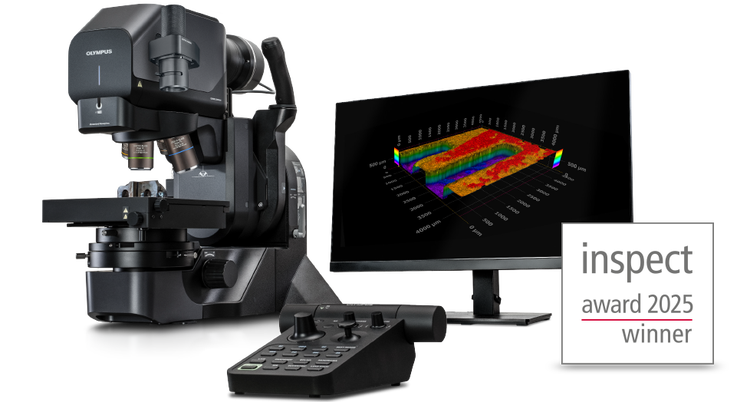

精密さをシンプルに
賞を獲得したDSX2000デジタル顕微鏡シリーズは、研究者やQCラボの専門家のタスクを簡素化し、生産性を高め、作業を合理化します。4Kを超える超高解像画像と多彩な観察機能で瞬時に欠陥を見つけ出すことが可能です。画像解析ソフトウェアPRECiV™は多機能でシームレスな操作を実現し、高精度な解析結果が得られます。さらにカスタマイズ可能なインターフェースにより、誰でも迷わず直感的に操作することができます。高解像画像、機能性、操作性を兼ね備えたDSX2000は研究開発や品質部門などで日々直面する課題の解決や作業の効率化をサポートします。
用途に応じた3種類のラインアップ
DSX2000デジタルマイクロスコープはフル電動モデル、ユニバーサルモデル、スタンダードモデルの3種のズームヘッドを幅広い用途にあわせラインアップしています。

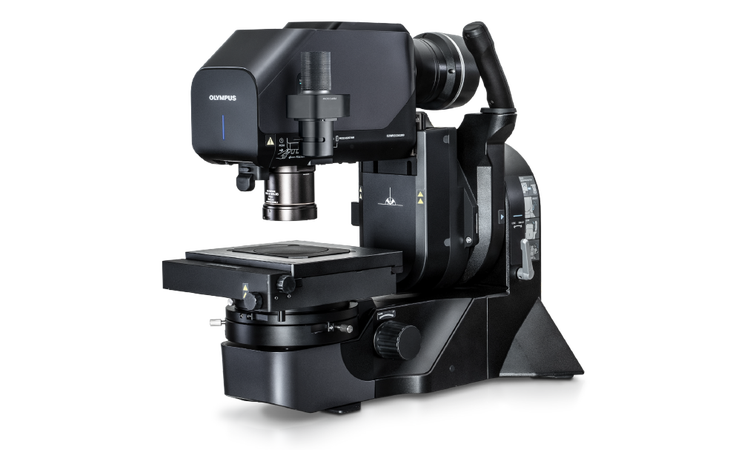

フル電動モデルDSX2000 MZH
DSX2000 MZHは、フル電動ならではのスピーディーで簡単な操作性を備え、多様な検査項目や使用者の多い部門においても、高精度な解析と高い生産性を実現します。電動レボルバには最大4種類の対物レンズを装着でき、瞬時に切り替え可能。電動ズームと組み合わせることで、マクロからミクロまでシームレスな観察を実現します。さらに、高解像度レンズを搭載し、厳しい検査基準にも対応する高精度な解析をサポートします。
多機能オールインワンモデルDSX2000 UZH/SZH
DSX2000 UZH/SZHは、優れた操作性と多機能性を兼ね備えたモデルです。スライド式ノーズピースにより、2種類まで対物レンズを装着でき、マクロからミクロまでシームレスに観察できます。対物レンズは高性能レンズや超長作動距離レンズなど、多彩なラインナップから用途に応じて選択可能です。さらに、フリーアングル機能や回転ステージ機能を活用することで、さまざまな角度からフレキシブルな観察がで
きます。
オールインワンソリューション
シンプル操作でオールインワン
DSX2000シリーズは信頼性の高い結果を簡単に得ることができるため、貴重な時間を最も重要な作業に集中させることができます。また、初めて使用しても簡単に使いこなすことができ、求められる結果をすばやく得ることができます。
全体像をとらえる
DSX2000は、ワイドな光学ズームにより、1台でマクロからミクロまで高精細な画像を取得できます。（21倍～7300倍）さらに、超長作動や高解像度レンズを含む20種類の対物レンズから、サンプルに最適なレンズを選択できます。
素早くマクロイメージを取得

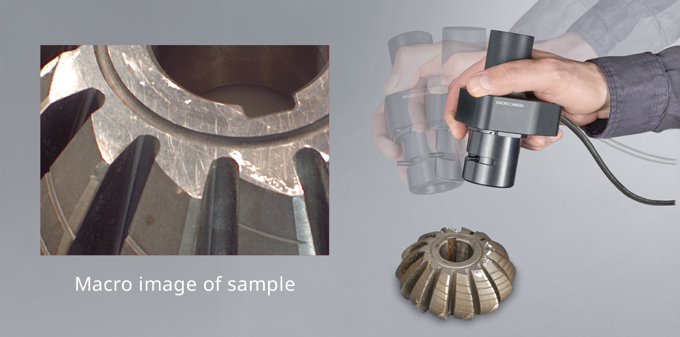

マクロカメラを使えば、サンプルの全体像を素早く撮影できます。ステージ上に置けない大きなサンプルの場合は、マクロカメラを手で持って撮影することも可能です。ソフトウェア上でのマクロカメラビュー選択も簡単で、マクロとミクロの撮影を自在に切り替えることができます。サンプル全体像と拡大画像を1台のデジタルマイクロスコープで取得することで、包括的なレポートをより迅速に作成できます。

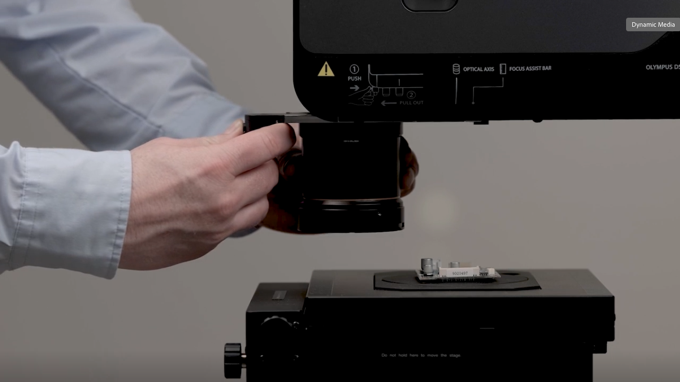

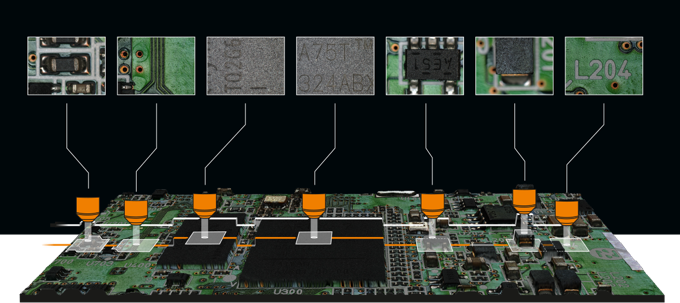

対物レンズ電動切り替え
電動レボルバー搭載の電動ズームヘッドにより、対物レンズの切り替えも簡単です。コンソール、またはソフトウェアからボタン一つですばやく切り替えることができます。
電動切り替え
コンソールのワンボタン操作で対物レンズの倍率を切り替えられるため、PCでの煩雑な操作が不要になります。
スライダー切り替え
DSX2000 UZX／SZHでは対物レンズをスライドさせるだけのシンプル操作で、瞬時に対物レンズを切り替えできるため、サンプルに応じてマクロからミクロまでの観察がフレキシブルにできます。
最適な観察方法を実現

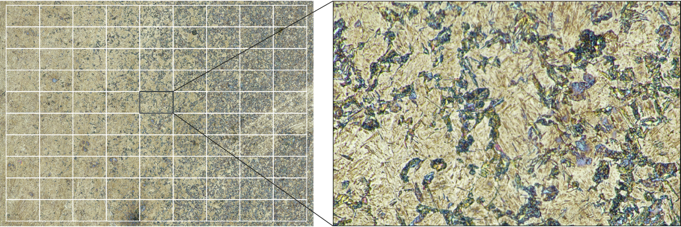

DSX2000では、ボタンひとつで7つの異なる観察方法の切り替えが可能です。明視野、暗視野、MIX（暗視野＋明野）、偏光、偏斜、微分干渉、シェーデッドレリーフ法から、用途に適した観察法を選択できます。

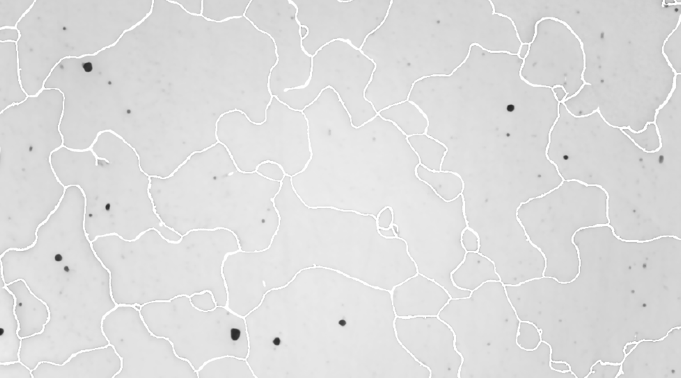

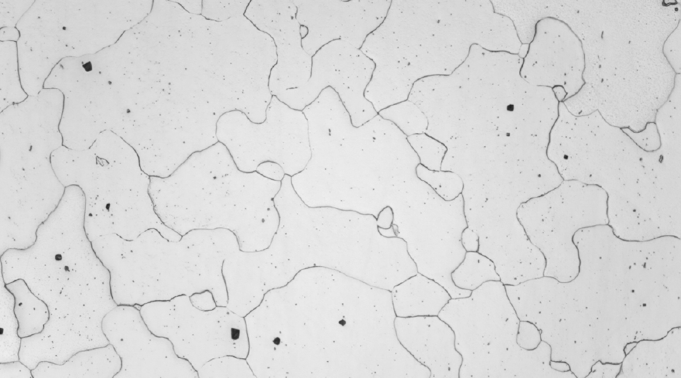

欠陥をリアルタイムに検出
シェーデッドレリーフ観察モードは従来検出が難しかった、超微細な欠陥や凹凸が陰影で強調され、鮮明に観察が可能です。また、リアルタイムに表示できるので、ステージを動かしながらライブ画像で漏れのない検査を実現します。

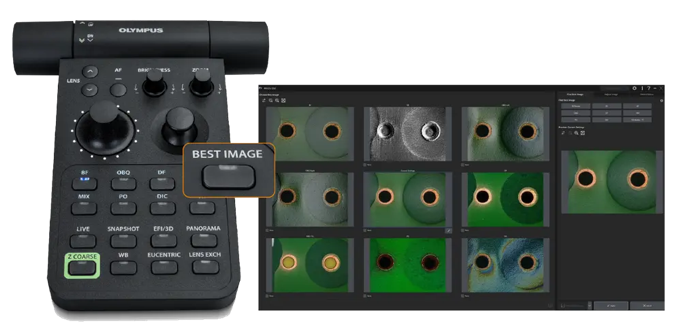

最適な画像を迅速に
ベストイメージ機能は、複数の観察方法で撮影された画像からワンクリックで最適な撮影モードを選ぶことができます。

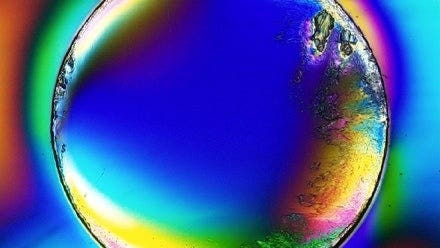

左：プラスチック成形品の透過観察(SZX2-CPO偏光板カートリッジ使用)

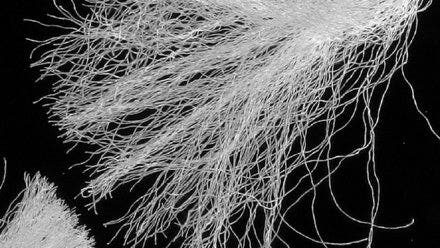

右：繊維の透過観察(SZX2-CDF暗視野カートリッジ使用)
透過観察も照明法やコントラストをフレキシブルに選択
透明や半透明のサンプルの内部構造を観察する際は、専用の透過照明カートリッジを使い、サンプルに適した照明やコントラストを選択できます。
さまざまなサンプルに対応

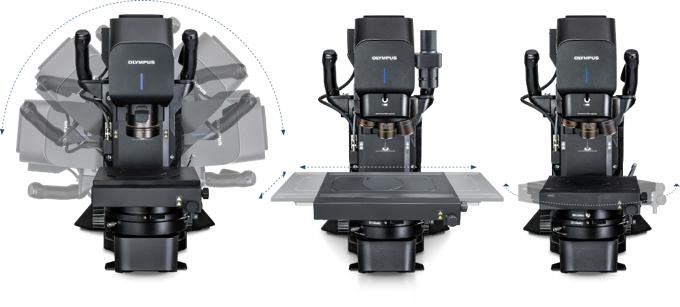

大型ステージ（200mm×100mm）を使用すれば、大型サンプルの観察や、複数サンプルの連続撮影に対応できます。チルトフレームと回転ステージは、サンプルを動かすことなく、スピーディに観察が可能です。
ソフトウェア
作業をよりスマートに
DSX2000マイクロスコープのPRECiV™画像解析ソフトウェアは、画像取得からその後の解析業務の効率化を実現します。ワークフローのカスタマイズやAI機能により、ルーチン検査や作業工数を要する解析をより迅速且つ効率的に実施することができます。

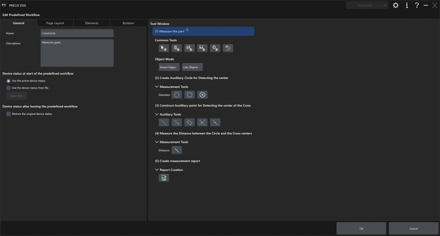

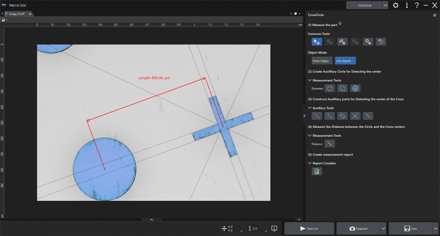

ワークフローをカスタマイズして操作を迅速化
EZモードでは、実際の作業者が使いやすく、迷いなく操作を行えるよう、管理者が必要な機能に絞ってワークフローをカスタマイズできます。これによりエラーの発生を抑えつつ、最小限のトレーニングですぐに作業に取り掛かることができます
1. ワークフローの決定
2. 操作アイコンの設置
3. EZモードで解析
AI技術で効率性をさらに向上

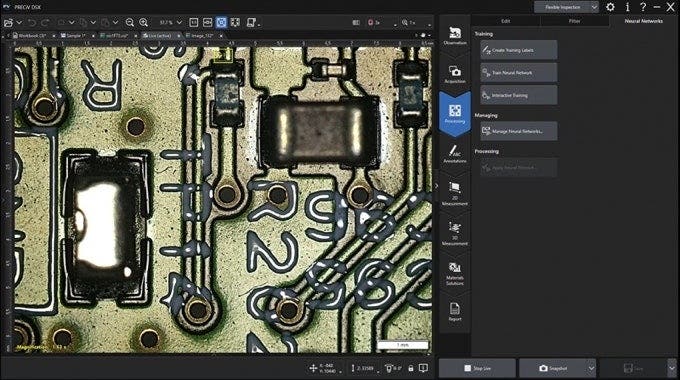

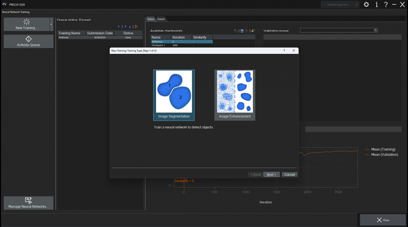

ライブAI機能搭載のPRECiVソフトウェアは、DSX2000をはじめとしたエビデントのすべての工業用顕微鏡に共通のソフトウェアパッケージであり、さまざまな作業場面において統一した解析環境を実現します。Live AI機能は必要最小の教師データにより短時間で機械学習を行い、追加データなしでライブ画像上にて目的とした対象物をスピーディーでかつ高精度に自動検出することができます 。これにより、管理者による画像のダブルチェックも不要にすることができます。
1. ライブイメージ
2. ニューラルネットワークによる学習
最適な画像を迅速に
画像解析ソフトウェアPRECiV™は、画像取得からその後の解析業務の効率化を実現します。PRECiVソフトウェアはDSXシリーズのほか、工業顕微鏡BXシリーズや実体顕微鏡SZXシリーズなどの共通のソフトウェアパッケージであるため、さまざまな作業場面において統一した解析環境を実現します。2D/3D測定、画像処理、自動オペレーション、AI画像解析などの必要な機能に、簡単にアクセスできます。
規格準拠の測定が可能

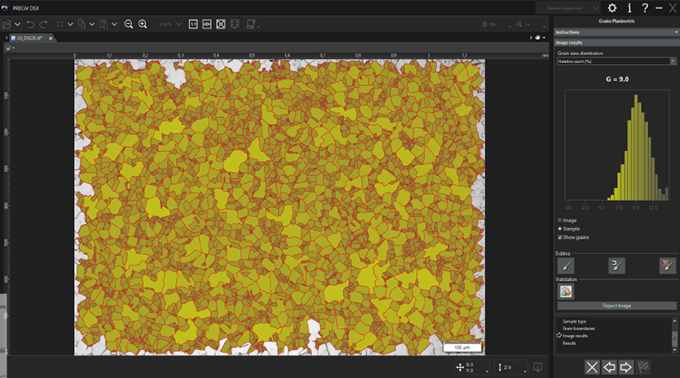

材料分析機能を使用すれば、工業規格に準拠した分析結果を、簡単なワークフローで取得することができます。粒度解析、鋳鉄解析、フェーズ分析、非金属介在物解析などのオプションから選択可能です。
ネットワーク接続
DSX2000を社内ネットワークに接続し、迅速な画像共有を実現します。
業務効率の向上
PRECiVソフトウェアでは、DSX2000の制御用PC以外のPCにインストールして画像解析を行えます。このため、DSX2000を画像取得のために集中して使用し、業務効率を向上することができます。
簡単にレポート作成
Microsoft 365プラグインを使用することで、Microsoft Word、Excel、PowerPointを用いてレポートを作成できます。
清浄度分析
コンタミネーション解析をより簡単に
製造現場では、安全性や耐久性、品質向上に伴いコンタミネーション管理の重要度が増しています。ミクロンサイズの微小な異物が故障の原因となるため、粒子の数、サイズ、特性を明確に把握することが求められています。ソフトウェアPRECiV™を搭載したDSX2000では、これらの粒子情報を直感的に操作できるプラットフォームで提供します。
検査開始ボタンをワンクリックするだけで、ISO 16232やVDA19をはじめ、各種工業規格や自社規格に準拠した結果を簡 単に取得できます。さらに、データの信頼性が求められる検査向けに、オプションでAudit Trail機能を搭載可能。変更履歴を自動的に記録し、結果の管理とトレーサビリティ向上を支援します。
ガイド付き清浄度分析のワークフロー

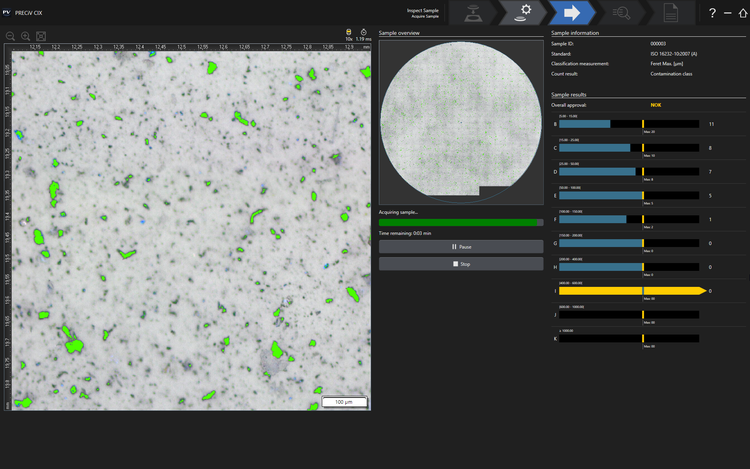

DSX2000は、自動化された技術的清浄度検査のニーズを満たすよう設計されたターンキーソリューションです。 最適化された画像、正確な検出性、ガイド付き手順により、手作業の労力と汚染リスクを軽減しながら正確で再現性の高い結果が提供されます。
直感的でクリックしやすいワークフロー手順： サンプルの設置 → 設定の調節 → 検査の実施 → 結果の確認 → レポートの作成。
サムネイルを選択すると、システムが該当する汚染物質の位置に自動的に移動します。

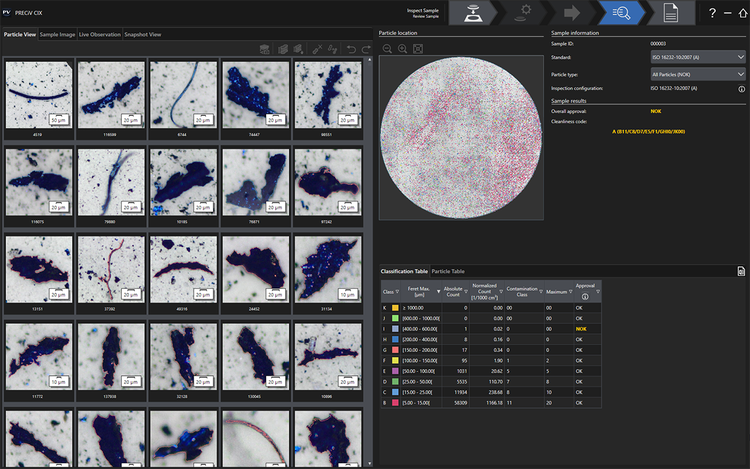

自信をもって微粒子の分析結果を確認
ワンクリックで再分類できる機能と測定値にリンクされたサムネイル画像により、迅速かつ直感的な微粒子の分析が実現します。 更新内容はすべてのデータ表示に自動的に適用されるため、労力をかけずに明確で一貫性のある分析結果を得ることができます。
一般的なサンプリング方法の汎用性

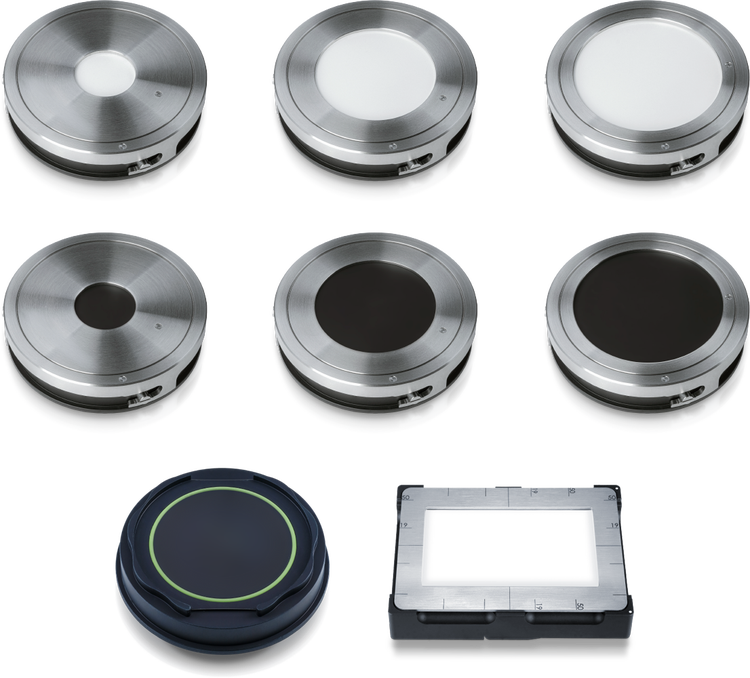

円形および長方形の検査領域はさまざまなホルダーに対応しています。フィルターサイズ、テープリフトサンプリング、平坦な金属面、パーティクルトラップなどあらゆるオプションが用意されています。 このソフトウェアはホルダーの種類と検査領域を自動的に認識して、一貫した分析結果を保証します。
*テープリフトホルダーは地域によっては入手できないことがあります。
高精細イメージング
高精細画像と測定値の保証
DSX2000では、高解像画像と信頼性の高い測定結果が得られ、より高品質な解析業務を実現します。

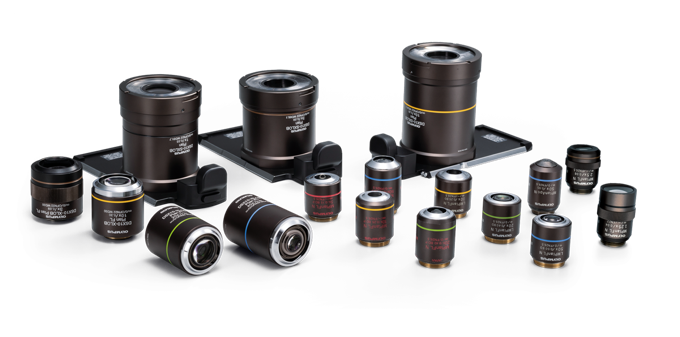

用途にあわせた対物レンズを豊富にラインアップ

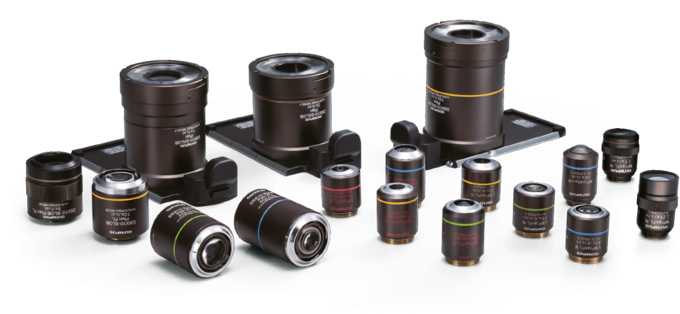

Evidentは、100年以上の歴史の中で進化を続けてきた最高レベルの光学技術を駆使し、豊富なレンズラインナップを提供しています。DSX専用に開発された対物レンズは、21倍～7,300倍の広い倍率範囲と十分な作動距離を確保。不具合解析から日常的な品質検査まで、あらゆる検査ニーズに対応します。
4Kを超える超高解像イメージング

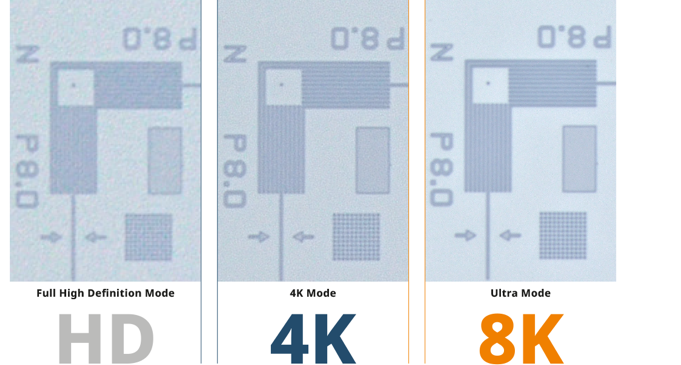

DSX2000は、4Kを超える超高解像画質*で解析業務や検査を強力にサポートし、さまざまな種類のサンプルを幅広くカバーします。 また、32インチの4Kモニターを使えば、サンプルの細部をさらに鮮明に観察・分析できます。
*SZHモデルでは4Kを超える超高解像画像を取得することができません。
追従AF
サンプルの凹凸に合わせて対物レンズが自動的に上下に動き、常にピントの合ったライブ画像を提供します。手動でのフォーカス調整が不要になるため、分析・検査の効率向上に貢献します。
多様な3D測定機能

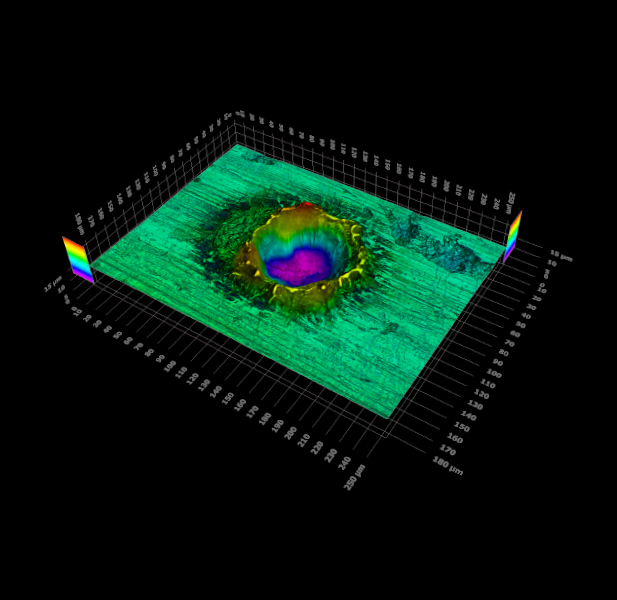

複雑な検査に対応する3D測定機能により、表面の高さや形状を正確に測定できます。
制限のない画像サイズ
貼り合わせ機能を用いて、マクロ画像を素早く作成し、 大きなサンプルをより短い時間で解析することができます。マクロ画像はファイルサイズを気にすることなく作成できます。
観察条件の保存と呼び出し

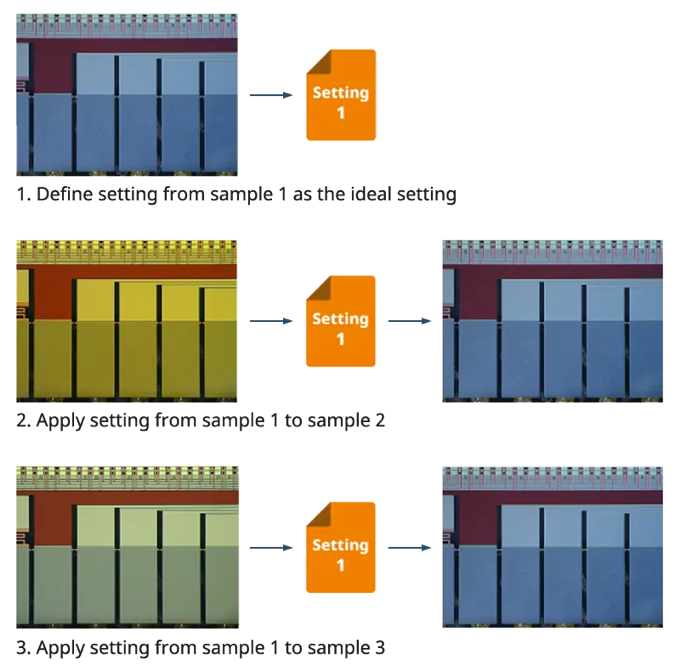

画像取得時に、撮影の条件設定を画像ファイルに自動保存することができます。後から画像ファイルを開き、ワンクリックで観察条件の再現が可能です。
正確さと繰り返し性を
ダブルで保証*

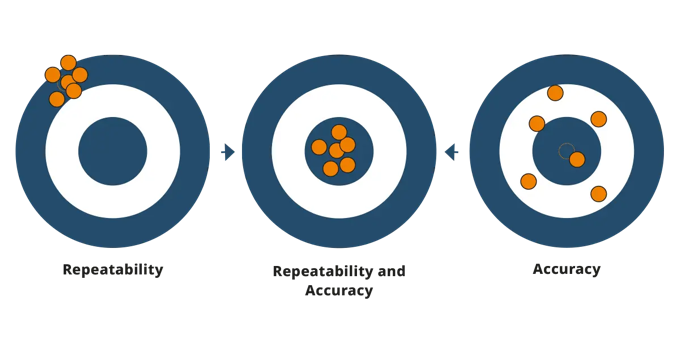

テレセントリック光学系と弊社サービスマンによる現地校正により、設置環境での測定精度の保証を実現します。また、保守パッケージプランで複数年の校正を一括購入することで、コストを押さえ、計画的にDSX2000の精度の確認をすることが可能です。
*正確さと繰り返し性の保証は、本製品が当社技術者によって校正(メーカー校正)され、欠陥のない状態である場合にのみ適用されます。
ISO/IEC 17025認定校正
当社の技術者がお客様の設置環境で対応し、ILACMRAシンボルマーク付きの校正証明書を発行します。
仕様
| 光学系 | DSX20-SZH | DSX20-UZH | DSX20-MZH | ||||||
| 光学方式 | テレセントリック光学系 | テレセントリック光学系 | テレセントリック光学系 | ||||||
| 対物レンズ1本におけるズーム比 | 10倍 | 10倍 | 10倍 | ||||||
| ズーム変倍方式 | 電動 | 電動 | 電動 | ||||||
| キャリブレーション | 自動 | 自動 | 自動 | ||||||
| レンズ切替え方式 | 手動 | 手動 | 電動 | ||||||
| 取り付け可能な対物レンズ数 | 最大2本 | 最大2本 | 最大4本 | ||||||
|
精度保証（X-Y 平面 |
正確さ *1 | ±3% | ±3% | ±3% | |||||
| 繰り返し性 3 σn-1 | 2% | 2% | 2% | ||||||
|
精度保証（Z 軸） *2 |
繰り返し σn-1 | 1 μm | 1 μm | 1 μm | |||||
| カメラ | イメージセンサー |
1.1型1237万画素カラーCMOSイメージセンサ ー、グローバルシャッター |
1.1型1237万画素カラーCMOSイメージセンサ ー、グローバルシャッター |
1.1型1237万画素カラーCMOSイメージセンサ ー、グローバルシャッター |
|||||
| 冷却 | ペルチェ冷却 | ペルチェ冷却 | ペルチェ冷却 | ||||||
| フレームレート | 60fps（最大） | 60fps（最大） | 60fps（最大） | ||||||
|
ウルトラ超高解像 （ピクセルシフトモード） |
－ |
6000 × 6000 (1:1), 8192 × 6000 (4:3) |
6000 × 6000 (1:1), 8192 × 6000 (4:3) |
||||||
| 超高解像（3CMOSモード） | － |
3000 × 3000 (1:1), 4096 × 3000 (4:3) |
3000 × 3000 (1:1), 4096 × 3000 (4:3) |
||||||
| 超高解像 |
3000 × 3000 (1:1), 4096 × 3000 (4:3) |
3000 × 3000 (1:1), 4096 × 3000 (4:3) |
3000 × 3000 (1:1), 4096 × 3000 (4:3) |
||||||
| 4K | 3840 × 2160 (16:9) | 3840 × 2160 (16:9) | 3840 × 2160 (16:9) | ||||||
| 高解像 |
1500 × 1500 (1:1), 2048 × 1500 (4:3) |
1500 × 1500 (1:1), 2048 × 1500 (4:3) |
1500 × 1500 (1:1), 2048 × 1500 (4:3) |
||||||
| 高解像（ビニング2×2） |
1500 × 1500 (1:1), 2048 × 1500 (4:3) |
1500 × 1500 (1:1), 2048 × 1500 (4:3) |
1500 × 1500 (1:1), 2048 × 1500 (4:3) |
||||||
| フルHDモード | 1920 × 1080 (16:9) | 1920 × 1080 (16:9) | 1920 × 1080 (16:9) | ||||||
| 光源 | カラー光源 | LED | LED | LED | |||||
| 寿命 | 60,000時間（設計値） | 60,000時間（設計値） | 60,000時間（設計値） | ||||||
| 観察 | BF（明視野） | 標準 | 標準 | 標準 | |||||
| OBQ（偏斜） | 標準 | 標準 | 標準 | ||||||
| DF（暗視野） | 標準 4分割LEDリング |
標準 4分割LEDリング |
標準 4分割LEDリング |
||||||
| MIX（明視野＋暗視野） | 標準 BF＋DFの同時観察 |
標準 BF＋DFの同時観察 |
標準 BF＋DFの同時観察 |
||||||
| PO（偏光） | 標準 | 標準 | 標準 | ||||||
| DIC（微分干渉） | － | 標準 | 標準 | ||||||
| SR（シェーデッドレリーフ） | 標準 | 標準 | 標準 | ||||||
| コントラストUP | 標準 | 標準 | 標準 | ||||||
| 焦点深度UP | － | 標準 | 標準 | ||||||
| 焦準部 | 駆動方式 | 電動 | 電動 | 電動 | |||||
| Zストローク | 101 mm （電動） | 101 mm （電動） | 75 mm （電動） | ||||||
| *1 Evident専門の技術者がお客様の設置環境で対応し、校正証明書を発行します。XYの精度を保証するためには、DSX-CALS-HR（校正サンプル）による校正が必要です。 | |||||||||
| *2 20倍以上の対物レンズを使用した場合。 | |||||||||
| 対物レンズ | DSX10-SXLOB | DSX10-XLOB | UIS2 | ||||||
| 対物レンズ | サンプルの最大高さ | DSX20-UZH, DSX20-SZH | 50 mm | 115 mm | 145 mm | ||||
| DSX20-MZH | 71 mm | 101 mm | |||||||
| フリーアングル観察時のサンプルの最大高さ | 50 mm | 50 mm | 50 mm | ||||||
| 同焦距離 | 140 mm | 75 mm | 45 mm | ||||||
| 総合倍率 *3 | 20.9X–1461X | 43.8X–5845X | 26.1X–7307X | ||||||
| 実視野 |
18182 × 13317 μm – 260 × 190 μm |
8658 × 6341 μm - 65 × 48 μm | 14546 × 10654 μm - 52 × 38 μm | ||||||
| *3 27インチ4Kモニター次の設定の場合。4:3表示、スケール設定：175％、アンチバイブレーションモード：オフ、ウィンドウモード。 | |||||||||
| ステージ部 | DSX20-TMTS | DSX20-RMTS | DSX20-LMTS | U-SIC4R | |||||
| ステージ部 | XYステージ：電動/手動 | 電動 | 電動 | 電動 | 手動 | ||||
| XYストローク | 100 × 100 mm |
ストローク優先モード： 100 mm × 100 mm 回転優先モード：50 mm × 50 mm |
200 × 100 mm | 100 × 105 mm | |||||
| 透過照明 | 有 | － | － | － | |||||
| 回転角度 | － |
ストローク優先モード：±20° 回転優先モード：±90 |
－ | － | |||||
| 回転角度表示 | － | GUI | － | － | |||||
| 最大積載量 | 5 kg | 5 kg | 5 kg | 1 kg | |||||
| フレーム | DSX20-UF | DSX20-TF | |||||||
| フレーム | Zストローク | 50 mm（マニュアル） | 50 mm （マニュアル） | ||||||
| チルト角度 | － | 使用可能：±90 | |||||||
| チルト角度表示 | － | あり(GUI) | |||||||
| チルト方式 | － | 手動、固定/解除ハンドル | |||||||
| マクロカメラ | |||||||||
| マクロカメラ | イメージセンサー | 1/2.5インチカラーCMOSイメージセンサー、グローバルシャッター | |||||||
| 画素数 |
1:1 表示、 1944 × 1944 4:3 表示、 1944 × 1458 フル HD 表示、 1920 × 1458 |
||||||||
| 視野サイズ(平面) | 81 mm から ∞ | ||||||||
| モニターサイズ | |||||||||
| モニターサイズ | フレーム | フルHD: 1920 × 1080; 4K: 3840 × 2160 | |||||||
| 全システム | 正立フレームシステム | チルトフレームシステム | |||||||
| 全システム | 質量（フレーム、ヘッド、電動ステージ、モニター、コンソール） | 51.7kgロ | 54.7kgロ | ||||||
| 消費電力 | 100-120V / 220-240 V、1.1/0 .54A、50 Hz/60 Hz | 100–120V / 220–240 V, 1.1/0 .54A, 50 Hz/60 Hz | |||||||
| ソフトウェア | |||||||||
| PRECiV DSX PRECiV ADM |
セット内容： デバイス制御、ビデオ録画、タイムラプス撮影、大規模パノラマ撮影、拡張フォーカス撮影、3D画像撮影、Zスタック撮影、位置リストナビゲーション、ベスト画像機能、拡張2D 測定、3D測定、レポートツール、ニューラルネットワーク処理、マクロレコーダー、技術的清浄度分析 | ||||||||
| オペレーティングシステム | Windows11-64ビット | ||||||||
| ネットワーク接続 | ほとんどの一般的なアンチウイルスと互換性があり、Windowsのセキュリティアップデートを許可し、画像をOneDriveに直接保存することができます。 | ||||||||
| レポート・アプリケーション | Microsoft 365/Microsoft Office 365、Office 2024、Office 2021、Office 2019 | ||||||||
| オプション・ソフトウェア | 3D 分析アプリケーション、カウントと計測、ニューラルネットワークトレーニング、マテリアルソリューション（粒度解析、鋳鉄解析、フェーズ分析、気孔率解析、粒度解析、非金属介在物解析、レイヤー厚計測、皮膜厚さ測定、アルミニウムDAS測定、チャート比較 ）。 | ||||||||
エビデントが誇る多彩なレンズラインアップ
| 対物レンズ | モニター倍率 | W.D（作動距離) | NA（開口数） | 実視野 *1 | |
|
超長作動距離対物レンズ サンプルとレンズ間の距離 が長い対物レンズ (凸凹の大きいサンプル向け） |
DSX10-SXLOB1X *2
|
20.9–146.1X | 51.7 | 0.03 | 18182 × 13317 μm - 2597 × 1902 μm |
|
DSX10-SXLOB3X *2
|
43.8–438.4X | 66.1 | 0.09 | 8658 × 6341 μm - 866 × 634 μm | |
|
DSX10-SXLOB10X *2
|
146.1–1,461X | 41.1 | 0.20 | 2597 × 1902 μm - 260 × 190 μm | |
|
高解像度・長作動距離対物レンズ 顕微鏡同様の高分解能と 長い作動距離を両立した対 物レンズ |
DSX10-XLOB3X *2
|
43.8–438.4X | 30.0 | 0.09 | 8658 × 6341 μm - 866 × 634 μm |
|
DSX10-XLOB10X
|
146.1–1,461X | 30.0 | 0.30 | 2597 × 1902 μm - 260 × 190 μm | |
|
DSX10-XLOB20X
|
292.3–2,923X | 20.0 | 0.40 | 1299 × 951 μm - 130 × 95 μm | |
|
DSX10-XLOB40X
|
584.5–5,845X | 4.5 | 0.80 | 649 × 476 μm - 65 × 48 μm | |
|
高性能・高NA・高解像度対物レンズ NAを重視した高解像度の対物レンズ |
MPLFLN1.25X *4
|
26.1–182.7X | 3.5 | 0.04 | 14546 × 10654 μm - 2078 × 1522 μm |
|
MPLFLN2.5X *4
|
39.1–365.3X | 10.7 | 0.08 | 9697 × 7102 μm - 1039 × 761 μm | |
|
MPLFLN2.5XBD *5
|
39.1–365.3X | 8.7 | 0.08 | 9697 × 7102 μm - 1039 × 761 μm | |
|
MPLFLN5XBD
|
73.1–730.7X | 12.0 | 0.15 | 5195 × 3805 μm - 519 × 380 μm | |
|
MPLFLN10XBD
|
146.1–1,461X | 6.5 | 0.30 | 2597 × 1902 μm - 260 × 190 μm | |
|
MPLFLN20XBD
|
292.3–2,923X | 3.0 | 0.45 | 1299 × 951 μm - 130 × 95 μm | |
|
MPLFLN50XBD
|
730.7–7,307X | 1.0 | 0.80 | 519 × 380 μm - 52 × 38 μm | |
|
MPLAPON50X *3
|
730.7–7,307X | 0.35 | 0.95 | 519 × 380 μm - 52 × 38 μm | |
|
LMPLFLN10XBD
|
146.1–1,461X | 10.0 | 0.25 | 2597 × 1902 μm - 260 × 190 μm | |
|
LMPLFLN20XBD
|
292.3–2,923X | 12.0 | 0.40 | 1299 × 951 μm - 130 × 95 μm | |
|
LMPLFLN50XBD
|
730.7–7,307X | 10.6 | 0.50 | 519 × 380 μm - 52 × 38 μm | |
|
MXPLFLN20XBD
|
292.3–2,923X | 3.0 | 0.55 | 1299 × 951 μm - 130 × 95 μm | |
|
MXPLFLN50XBD
|
730.7–7,307X | 3.0 | 0.80 | 519 × 380 μm - 52 × 38 μm |
*1 27型モニター使用時、4:3表示、画面表示倍率175%、防振モードOff
‘*2 DSX10-SXLOB1X,3X,10X、DSX10-XLOB3XはPO観察不可。
*3 MPLAPON50XはDF、MIX、SR観察不可
*4 MPLFLN1.25X, 2.5XはDF、MIX、PO、DIC、SR観察不可
*5 MPLFLN2.5XBDはPO、DIC観察不可
