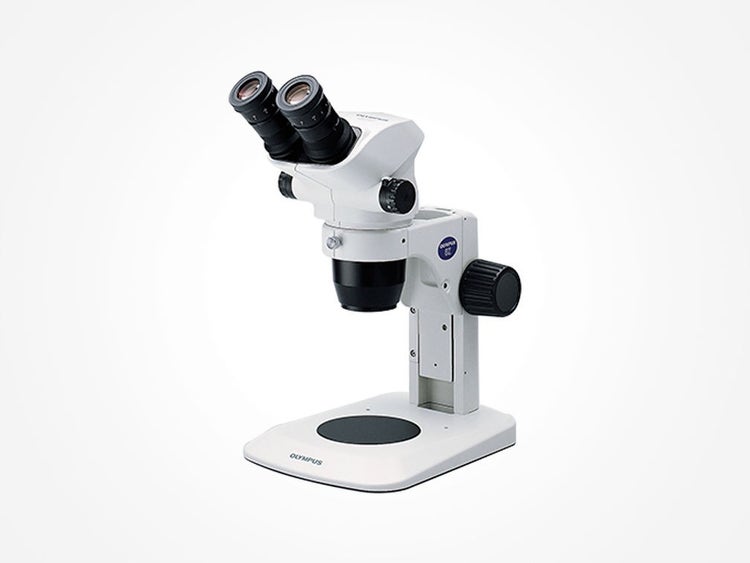

SZ61/SZ51 Stereo Microscope
SZ61は曲面を基調にしたエルゴノミックデザインを採用。専用の接眼レンズは長時間観察の疲労を軽減します。また高性能なグリノー式光学系を搭載し、V字光路により先端形状がスリムで、試料周りの空間が広くとれ、作業性に優れています。さらに適切な内向角の設定により、適度な立体感と優れた平坦性、深い焦点深度をあわせ持っているので、大きな試料も表面から深部に至るまで、フォーカスの合った立体感あふれる観察像が得られます。光学系にはマルチコーティングを施し、フレアやゴーストやディストーションを抑えたので試料のあるがままの姿を忠実に再現します。SZ61はLED照明架台を含めた各種照明架台でさまざまな用途に対応できるので、ルーチン作業を含めた立体像のイメージングやモニタでのディスカッション、ドキュメンテーションに適した実体顕微鏡です。
優れた光学性能を実現
SZ61は曲面を基調にしたエルゴノミックデザインを採用。専用の接眼レンズは長時間観察の疲労を軽減します。また高性能なグリノー式光学系を搭載し、V字光路により先端形状がスリムで、試料周りの空間が広くとれ、作業性に優れています。さらに適切な内向角の設定により、適度な立体感と優れた平坦性、深い焦点深度をあわせ持っているので、大きな試料も表面から深部に至るまで、フォーカスの合った立体感あふれる観察像が得られます。光学系にはマルチコーティングを施し、フレアやゴーストやディストーションを抑えたので試料のあるがままの姿を忠実に再現します。SZ61はLED照明架台を含めた各種照明架台でさまざまな用途に対応できるので、ルーチン作業を含めた立体像のイメージングやモニタでのディスカッション、ドキュメンテーションに適した実体顕微鏡です。

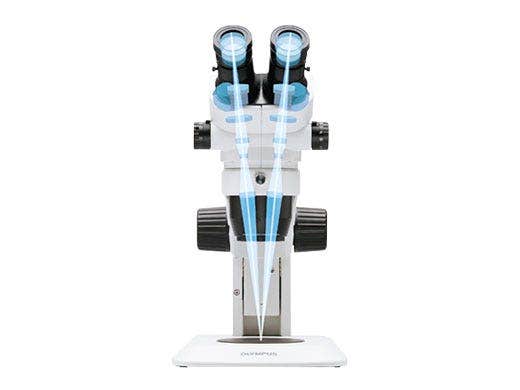

優れた光学性能を持ったコンパクトな実体顕微鏡
グリノー式光学系を搭載
グリノー光学的システムにおいて収束光の角度を10度に設定することで優れた平坦性、深い焦点深度を実現しました。大きな試料も表面から深部に至るまで、フォーカスの合った立体感あふれる観察像が得られます。観察光学系の全面に施したマルチコーティングによって有害なフレアやゴーストがなく、忠実な色再現性を実現します。また、V字光路により先端形状がスリムで、試料周りの空間が広くとれ、作業性に優れています。
ワイドなズーム比を実現
SZ61はワイドなズーム比6.7:1で接眼レンズ10×使用時には6.7×～45×を実現。低倍から高倍への切り換えがスムーズに行えるのでルーチン観察や検査作業に適しています。
優れた平坦性と深い焦点深度の観察像が得られます
適切な内向角の設定により、適度な立体感と優れた平坦性、深い焦点深度をあわせ持っています。大きな試料も表面から深部に至るまで、フォーカスの合った立体感あふれる観察像が得られます。
LED照明架台
LEDによる透過・落射架台です。極薄型設計により試料位置が低く、優れた操作性を発揮します。さらに、左右のダイアル操作で簡単に透過と落射照明の調光が行え、同時点灯も行えます。
静電防止対応
本体及び主要なアクセサリは静電気防止材料やコーティングによって静電気の発生を抑制しています。これによって観察中のサンプルに対して静電気によるダメージを防ぐことができます。
用途に応じた3種類の本体をラインアップ
SZ61には用途に応じた本体がラインアップされています。エルゴノミック性を考慮し傾斜角45度の標準タイプ、他の装置への取り付けを考慮した傾斜角60度のビルトインタイプやドキュメンテーションに必須のデジタルカメラの接続が可能な三眼タイプも用意しています。
デジタルカメラの詳細はこちら

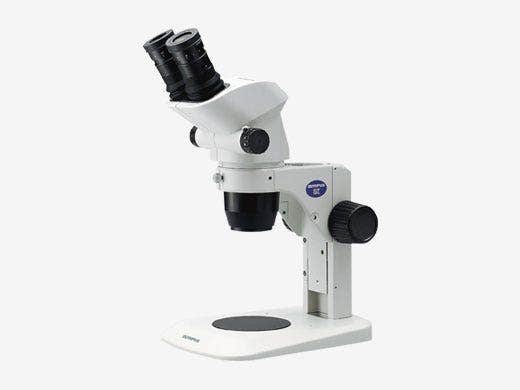

標準タイプ (SZ61)

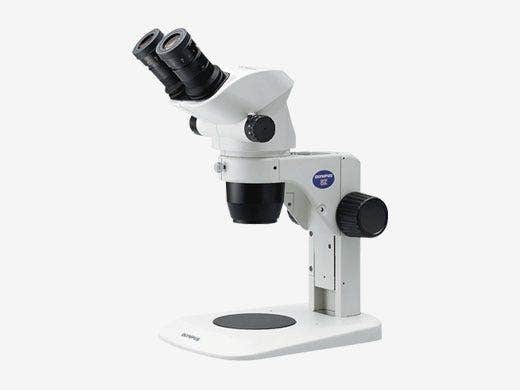

ビルトインタイプ (SZ61-60)

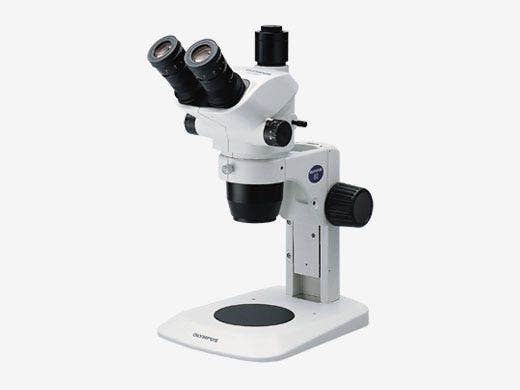

三眼タイプ (SZ61TR)
機能
多彩な照明システム
SZX2-ILLTQ/SZX2-ILLTS
従来のハロゲン透過照明ベースに比べ、約半分の41.5mmのスリムな厚さとなった新しいLED透過照明ベースは、低いアイポイントを採用することで、観察および操作中に架台上のされたサンプルに簡単にアクセスすることを可能にします。
各種照明用カートリッジ
新しいLED照明ベースのSZX2-ILLTQ 4ポジションターレット（SZX2-ILLTS1ポジション）は、ユーザーがカートリッジを選択できるため、明視野（標準/高/低コントラスト）、偏斜（標準/高/低コントラスト）、暗視野、偏光とシャッターを簡単に切り替えることを実現しました。

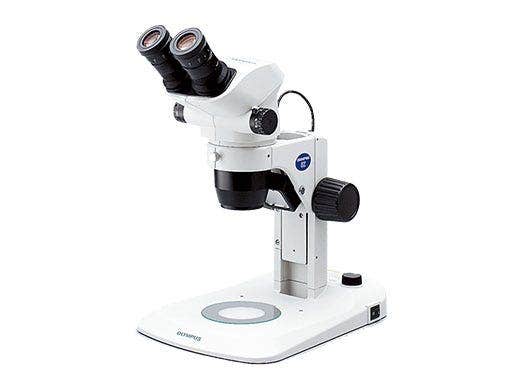

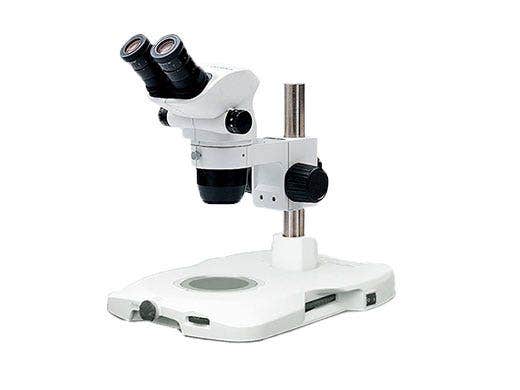

LED照明架台/SZ2-ILST
LEDによる透過・落射架台です。極薄型設計によりサンプル位置が低く、優れた操作性を発揮します。さらに、左右のダイアル操作で簡単に透過と落射照明の調光が行え、同時点灯も行えます。
透過照明ベース/SZ2-ILA
SZ2-ST 標準架台と組み合わせて使用するSZ2-ILA 透過照明ベースです。新設計のミラー偏斜機構により、透明なサンプルにも見やすい照明が行えます。

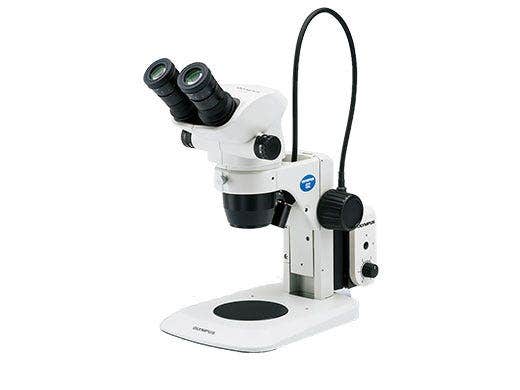

フレキシブルライトガイド/SZ2-CLGSF
フレキシブルライトガイドをズームボディーの後ろ側に固定するので、顕微鏡操作の邪魔になりません。

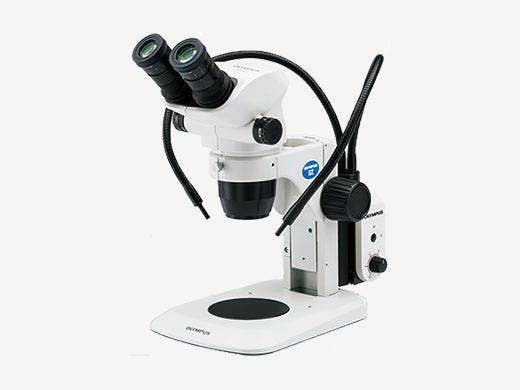

2分岐インターロックライトガイド/SZ2-CLGDI
偏斜落斜照明用の標準的なライトガイドです。光源が架台の後ろ側にあるため、机上面を有効に使えます。サンプルに対して様々な角度から照明を当てることができます。

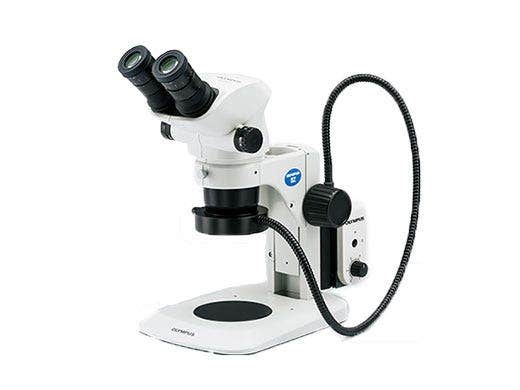

6点リングライトガイド/SZ2-CLGR
LEDライトガイド光源ボックスと組み合わせて使用します。ムラや影のない明るい照明が可能です。

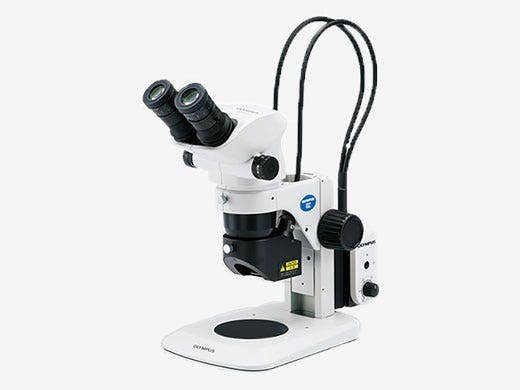

同軸落射照明装置/SZ2-ILLC
偏光板と1/4λ板とを組み合わせることで、偏斜落斜照明用では検出が難しいサンプルの観察が可能です。

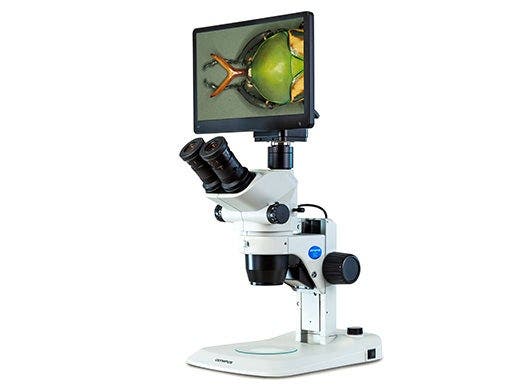

デジタルカメラとヘッドアップディスプレイで簡単に画像を取得・表示
SZ61実体顕微鏡の三眼鏡筒にはデジタルカメラを装備できます。ワイヤレスLAN対応のEP50カメラを使用することで、容易に画像共有・表示ができます。SZ顕微鏡と組み合わせることで、ラボのデジタル化が実現可能です。ヘッドアップディスプレイ*によって、接眼レンズを覗かずに複数人での観察にも対応できます。
*地域によっては、サードパーティ製品をご利用になれない場合があります。
仕様
45°
60°
WHSZ10X FN 22
WHSZ20X FN 12.5
WHSZ10X-H FN 22*
WHSZ15X-H FN 16*
WHSZ20X-H FN 12.5*
WHSZ30X-H FN 7*
*視度調整あり、レチクル取り付け可能
110ALK0.3X 250–350
110ALK0.4X 180–250
110AL0.5X 200
110AL0.62X* 160
110AL0.75X 130
110AL1.5X 61
110AL2X 38
* 受注生産品
