SZX7 Stereo Microscope
SZX7はデジタルイメージングの要求に応えるクラス最高レベルの光学性能と高いコストパフォーマンスを両立しています。また、ワイドなズーム比7:1とNA0.2、解像力600 (lp/mm) によって、より細かな所まで鮮明に自然な色再現を実現し、長作動レンズとの組み合わせで幅広い用途に対応します。さらに、エルゴノミクスなデザインによってルーチン・アプリケーションでの生産性と品質を高めます。
システム実体顕微鏡 SZX7
優れた見えと幅広い拡張性を実現する実体顕微鏡
SZX7はデジタルイメージングの要求に応えるクラス最高レベルの光学性能と高いコストパフォーマンスを両立しています。また、ワイドなズーム比7:1とNA0.2、解像力600 (lp/mm) によって、より細かな所まで鮮明に自然な色再現を実現し、長作動レンズとの組み合わせで幅広い用途に対応します。さらに、エルゴノミクスなデザインによってルーチン・アプリケーションでの生産性と品質を高めます。
優れたシステム拡張性を備えた高いコストパフォーマンスモデル

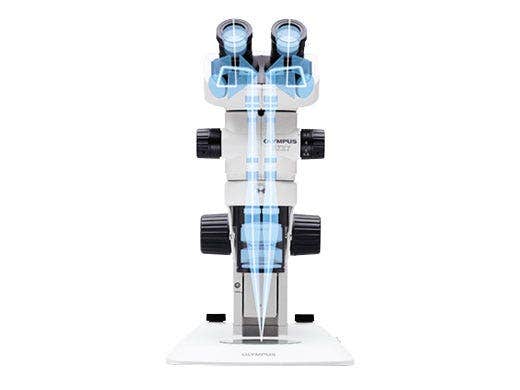

ガリレオ式平行光学系搭載
対物レンズを左右の観察光路で共通に使用するガリレオ式実体顕微鏡は、像の平坦性に優れ、高倍率・高NAな光学系を提供します。左右の観察光路が平行になるため、中間鏡筒などオプションの自在な組み合わせも可能であり、カメラを組み合わせてのモニタ観察など、目的にあわせたシステム構築が容易に行えます。
ワイドなズーム比で7:1を実現
SZX7のズーム範囲は対物レンズ1×使用時で8×～56×で、2X対物で112倍まで拡大可能です。低倍での作業から高倍での細部確認まで確認できるのでルーチン観察や検査作業を1台で対応可能です。

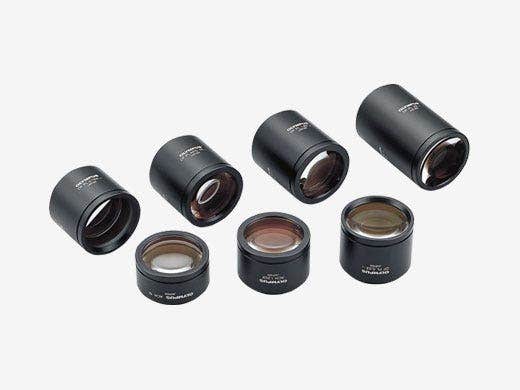

高性能対物レンズ
DFPlan対物レンズシリーズは高NAによる高い解像力と歪の少ないフラットな画像を得ることができます。特に2X対物レンズではNA0.2、解像力600 (lp/mm)を実現しています。

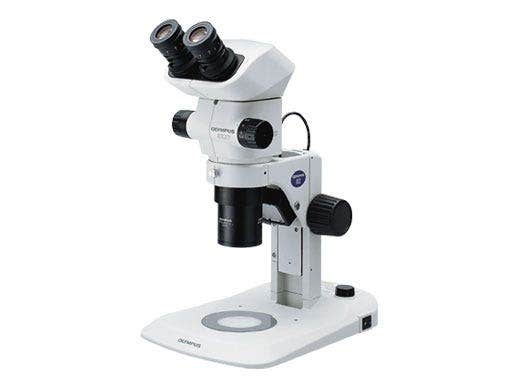

各種LED照明架台をラインナップ
極薄型設計によりサンプル位置が低く、優れた操作性を発揮します。さらに、左右のダイアル操作で簡単に透過と落射照明の調光が行え、同時点灯も行えます。
機能

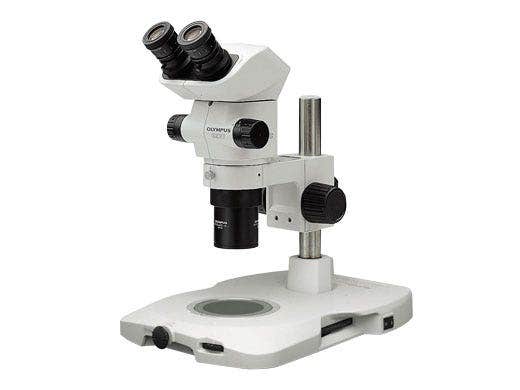

多彩な照明システム
SZX2-ILLTQ/SZX2-ILLTS
従来のハロゲン透過照明架台に比べ、約半分の41.5mmのスリムな厚さとなった新しいLED透過照明架台は、低いアイポイントで、観察および操作中に、架台上のサンプルに簡単にアクセスすることを可能にします。

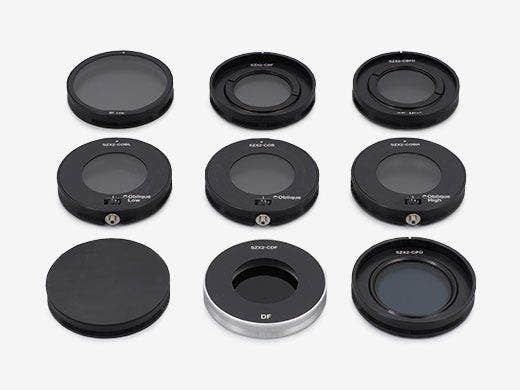

各種照明用カートリッジ
新しいLED照明架台のSZX2-ILLTQ 4ポジションターレット（SZX2-ILLTS1ポジション）は、ユーザーがカートリッジを選択できるため、明視野（標準/高/低コントラスト）、偏斜（標準/高/低コントラスト）、暗視野、偏光とシャッターを簡単に切り替えることを実現しました。
C. elegans
偏斜ハイコントラストカートリッジ（SZX2-COBH）使用
メダカ
暗視野カートリッジ（SZX2-CDF）使用

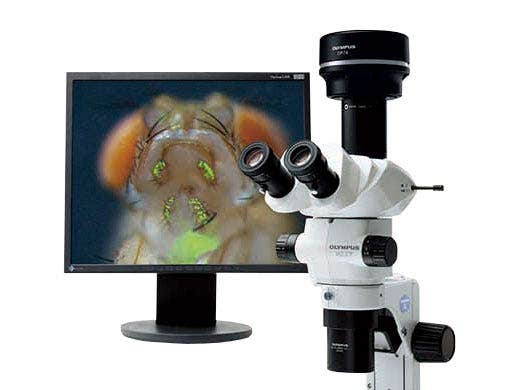

デジタルカメラによる画像の記録・保存が可能
SZX7は三眼鏡筒を用いてデジタルカメラを装着できます。リアルタイムに迫る高品位ライブ表示を実現したモデルや、様々な観察法でオールマイティに使えるモデルなど多様なアプリケーション (高感度蛍光イメージングを含む) に応じて選べるデジタルカメラをご用意しました。これらのカメラはcellSensを使って画像の記録・保存が簡単できるだけでなく、簡単な画像計測から複雑なヒストグラム解析などお客様のニーズに合わせた解析と測定を提供します。

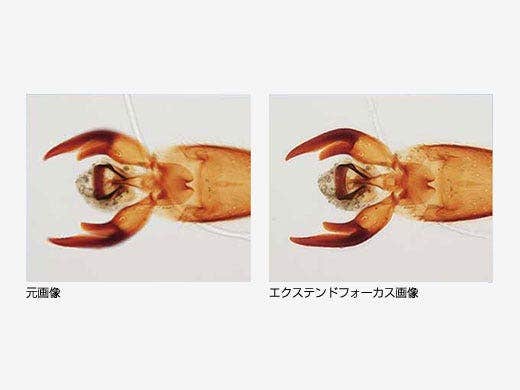

cellSens エクステンドフォーカス
深さ方向を変えながら撮影すると全ての面にフォーカスの合った全焦点画像を作成できます。Dimension もしくは Standard + マニュアルプロセスオプションとの組み合わせで手動での取得が可能です。

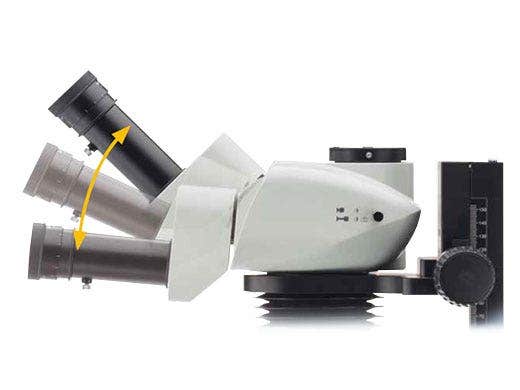

ティルティング機能を持った観察鏡筒
角度を自在に調整できる (5°～45°) ティルティング三眼鏡筒や、アイポイントの高さを120mm可変できるアイポントアジャスターを用意。設置台の高さなどを気にすることなく、誰もがより自然な姿勢で長時間の観察を行えるため、ルーチン作業時の生産性と品質の向上を促します。
ティルティング三眼鏡筒

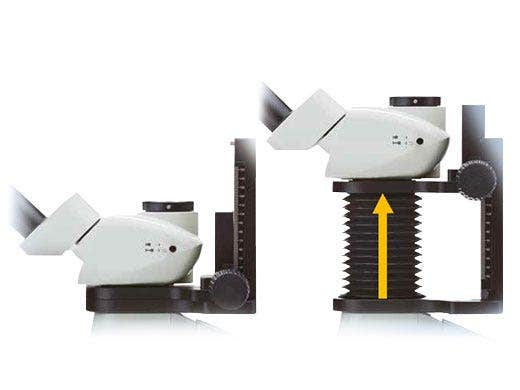

可変式アイポイントアジャスター
倍率の再設定機能を装備
顕微鏡を使った多くの作業の中で観察結果の一貫性を保つために観察条件の再現機能は非常に重要です。SZX7はズーム倍率表示ごとのクリックストップON-OFF方式を採用しているので以前設定した倍率を正しく再現することができます。
静電防止対応
本体及び主要なアクセサリは静電気防止材料やコーティングによって静電気の発生を抑制しています。これによって観察中のサンプルに対して静電気によるダメージを防ぐことができます。
仕様
| 観察法 | 蛍光 (B, G励起) | ○ | |
| 簡易偏光 | ○ | ||
| 明視野 | ○ | ||
| 暗視野 | ○ | ||
| 偏斜 | ○ | ||
| ズーム鏡体 | ズーム比 | 7 | |
| 倍率表示 | 0.8, 1, 1.25, 1.6, 2, 2.5, 3.2, 4, 5, 5.6 | ||
| 特徴 |
左右光軸平行型 ズーム駆動方式： 水平ハンドル ズーム倍率ごとのクリックストップ： ON/OFF方式 |
||
| 光学系 | ガリレオ式 | ○ | |
| 照明系 | 落謝蛍光照明 | 水銀ランプ | ○ |
| ライトガイド光源 | ○ | ||
| 焦準機構 | 焦準方式 | 粗動焦準 | ○ |
| 耐加重範囲 | 0-10.0kg/ 2.7–15.0kg/ 8.0–25.0kg | ||
| 粗動ハンドルストローク |
80 mm 120 mm |
||
| 粗動ハンドル一回転ストローク | 36.8 mm | ||
| 微動ハンドル一回転ストローク | 0.77 mm | ||
| 鏡筒 | 広視野 (FN22) | 双眼 | ○ |
| 三眼鏡筒 | ○ | ||
| ティルティング三眼 | ○ | ||
| エルゴノミック三眼 | ○ （SZX-LTTR 使用時は、中間倍率が1.25×かかります。） | ||
| 鏡筒傾斜角 |
5–45° 30° 45° |
||
| 2段光切り換え比率 (カメラ : 双眼) |
50%:50%, 0%:100% 双眼部：カメラ=0%:100%, 100%:0% |
||
| 眼福調整範囲 |
52–76 mm 57–80 mm |
||
| 可変式アイポイントアジャスター | 高さ調整範囲: 30～150mm、目盛有り | ||
| 架台 | 標準架台 | ○ | |
| オプション架台 | 4位置LED透過照明架台 | ○ | |
| 単位置LED透過照明架台 | ○ | ||
| 大型架台 | ○ | ||
| ユニバーサル架台 | ○ | ||
| 外形寸法 | 194 (W) × 253 (D) × 403 (H) mm (標準組み合わせ) | ||
| 環境 | 屋内使用 | 温度 | 0–40 ºC (32–104 ºF) |
| 湿度 | 30–90 % | ||
| 接眼レンズ |
WHSZ10X-H FN 22* WHSZ15X-H FN 16* WHSZ20X-H FN 12.5* WHSZ30X-H FN 7* *視度調整あり、レチクル取り付け可能 |
||
| 対物レンズ |
DFPL0.5X-4, WD 171 mm, NA 0.05 DFPL0.75X-4, WD 116 mm, NA 0.075 DFPLAPO1X-4, WD 81 mm, NA 0.1 SZX-ACH1X, WD 90 mm, NA 0.1 DFPLAPO1.25X, WD 60 mm, NA 0.125 SZX-ACH1.25X-2, WD 68 mm, NA 0.125 DFPL1.5X-4, WD 45.5 mm, NA 0.15 DFPL2X-4, WD 33.5 mm, NA 0.2 |
||
| 蛍光観察ユニット |
同軸落射 4段スライド切換え |
||
