캠샤프트 세척 공정 후 오염 분석

어플리케이션 - 캠샤프트 오염 분석

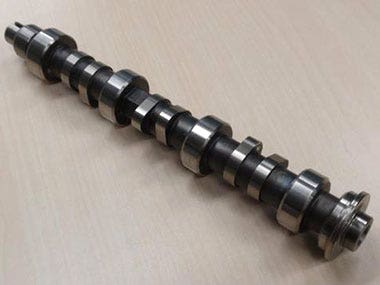

캠샤프트는 엔진 밸브 시스템에서 중요한 역할을 합니다. 흡기 및 배기 밸브를 밀어 연소실의 입구와 출구를 엽니다. 캠샤프트가 밸브를 미는 방법에는 두 가지가 있습니다. 한 가지 방법은 로커 암이라고 하는 일종의 레버 원리를 사용하여 밸브를 미는 것이고, 또 다른 방법은 밸브 베이스에 장착된 밸브 리프터라는 컵을 미는 것입니다. 캠샤프트는 방법에 상관없이 매우 빠른 속도로 회전하면서 이들 부품을 반복적으로 밀어냅니다. 캠 로브라고 하는 캠샤프트의 슬라이딩 부분이 오염되거나 손상되면 원활한 흡기와 배기가 이뤄지지 않아 엔진 연소 성능이 저하됩니다. 이런 이유로 자동차 제조업체는 캠샤프트를 깨끗하게 유지하고 오염이 없도록 해야 합니다.
몇 가지 유형의 오염 분석기가 있지만, 이들 분석기가 사용하는 모든 방법이 엄격한 오염 제어 표준을 준수할만큼 충분히 신뢰할 수 있거나 정확한 것이 아닙니다.

1. 중량 측정기를 사용할 경우 중량을 기준으로 오염을 분석합니다. 이 방법은 미립자의 총 중량을 제공하지만 검사자는 오염의 크기와 모양을 관찰할 수 없습니다. 이 정보가 없으면 대규모 오염이 검출되지 않을 수도 있습니다.
2. 실체 현미경과 같은 저배율 현미경을 이용한 검사는 검출 가능한 미립자의 크기가 제한적입니다. 이 경우 적은 오염을 놓칠 수 있습니다.

OLYMPUS CIX100 기술 청정도 검사 시스템을 사용한 솔루션

OLYMPUS CIX100 청정도 검사 시스템을 사용하여 캠샤프트 오염을 분석하면 다음과 같은 이점이 있습니다.

• OLYMPUS CIX100 시스템은 금속 현미경의 광학 시스템을 사용하여 다른 광학 기반 오염 분석 장치보다도 더 작은 오염을 검출할 수 있습니다.
• OLYMPUS CIX100 시스템은 오염 분석 전용 하드웨어와 소프트웨어로 구성되어 있어 재현성과 신뢰도가 높은 데이터를 획득할 수 있습니다.
• 고유한 광학 시스템을 사용하여 금속 및 비금속 미립자가 한 번의 스캔으로 높은 정확도로 분류됩니다.
• OLYMPUS CIX100 시스템은 스테이지 스캔에 사용되는 고유한 알고리즘 덕분에 높은 검출 속도를 유지하면서도 고속 검사를 수행할 수 있습니다. 검사 시간 단축은 비용 절감으로 바로 이어집니다.

이미지

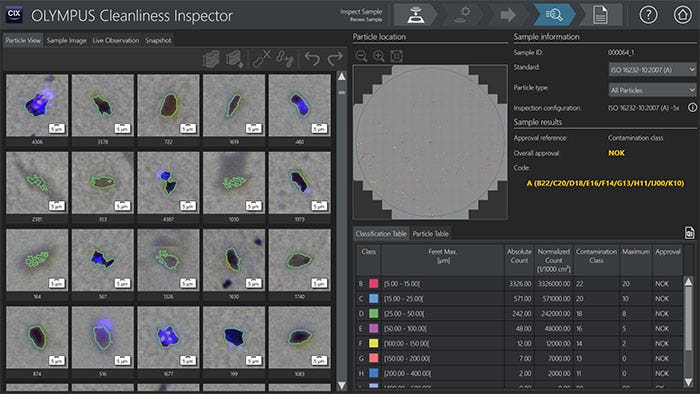

소프트웨어에서 크기에 따른 오염 분류 예
