디지털 현미경이 스마트폰 분해 조사의 정확도를 높이는 이유

제품을 분해해 현미경 아래 놓아두면, 그 누구도 볼 수 없게 숨겨져 있던 부품들이 모습을 드러냅니다.

매년 제조사들은 자사의 최신 기기 내부에 무엇이 들어 있는지 알려줍니다. 마케팅 그래픽에는 여기에는 프라이버시 보호층, 저기에는 증기 챔버, 또 다른 곳에는 독창적인 접착제가 표시되어 있습니다. 도식은 깔끔하고 설득력 있습니다. 하지만 이 도식들은 제품을 만든 사람들이 미리 정해 놓은 것입니다. iFixit은 이를 검증하기 위해 존재합니다. 이 팀은 수년 동안 대중 앞에서 소비자 가전 제품을 분해해 왔으며, 각 기기의 수리 용이성을 평가하고 누구나 볼 수 있도록 그 증거를 공개해 왔습니다.

제조사들은 이러한 점수에 주의를 기울이며, 바로 그 때문에 증거는 확실해야만 합니다. 그리고 휴대폰이 수리 가능한지 여부를 결정하는 요소의 상당 부분은 휴대폰 카메라로는 도달할 수 없는 미세한 수준에서 발생합니다. 접착제 뭉치, 코팅, 디스플레이 스택의 적층 방식 등이 바로 그것입니다.

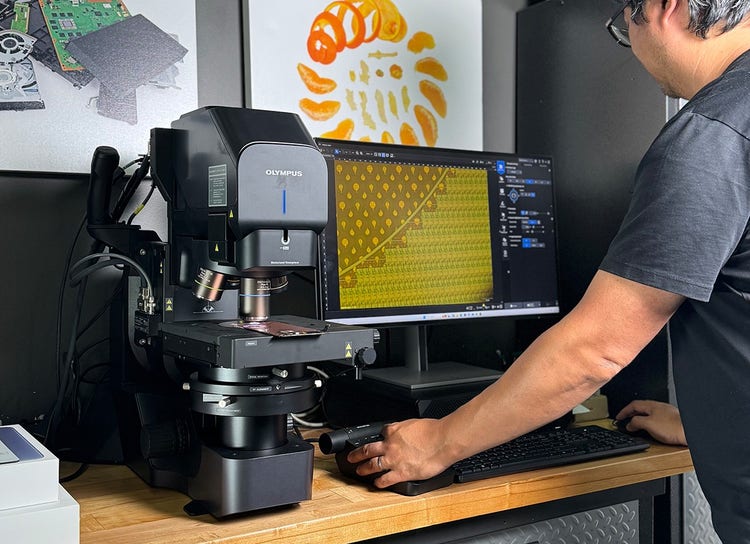

이러한 수준의 세부 사항을 포착하기 위해 iFixit은 DSX2000 디지털 현미경을 사용합니다. 우리는 iFixit의 수석 기술 작가인 아서 시(Arthur Shi)와 현미경이 분해 작업에서 어떤 역할을 하는지, 최근 출시된 플래그십 스마트폰 내부에서 어떤 사실이 밝혀졌는지, 그리고 삼성의 마케팅 그래픽이 팀이 내부에서 발견한 사실과 일치하지 않았던 순간에 대해 이야기를 나누었습니다.

DSX2000 디지털 현미경으로 전환하기 전, 분해 이미징 과정에서 무엇이 부족했나요?

아서: 단순히 이미지를 얻을 수 없었습니다. 분석 과정에서 그 부분을 건너뛰거나, 정보를 충분히 보여주지 못하는 매우 기본적인 현미경을 사용해야만 했죠. 그래서 글에서 모호하게 표현하고 대신 그림으로 설명하곤 했습니다. 그것도 효과가 있었지만, 실제 물건을 보여주는 것과는 달랐습니다. 현미경 이미지는 항상 훨씬 더 많은 관심을 받습니다. 사람들은 소셜 미디어에서 그 이미지를 보고, 실제 물건을 보는 것에 항상 흥미를 느낍니다.

최근 삼성 갤럭시 S26 울트라 분해 분석을 완료하셨습니다. 프라이버시 디스플레이 패널을 시각화하는 데 사용된 이미징 과정을 설명해 주시겠습니까?

아서: 프라이버시 스크린이 우리가 가장 강조하고 싶었던 부분이었기 때문에, 디스플레이 패널을 가장 먼저 분해했습니다. 우리는 앞면과 뒷면을 차례로 촬영했습니다. 삼성 측에서는 마케팅 그래픽을 통해 외관을 보여주고 있었지만, 구조적으로 실제로 어떻게 구현되었는지는 확실하지 않았습니다. 양면을 모두 촬영한 후, 프라이버시 레이어가 스택 내에서 정확히 어디에 위치하는지 확인할 수 있었는데, 우리가 예상했던 것보다 더 높은 위치에 있었습니다. 프라이버시 픽셀은 표준 픽셀과 같은 스택을 공유하고 있었으며, 시야각을 제한하는 물리적 콘이 실제 역할을 하고 있었습니다.

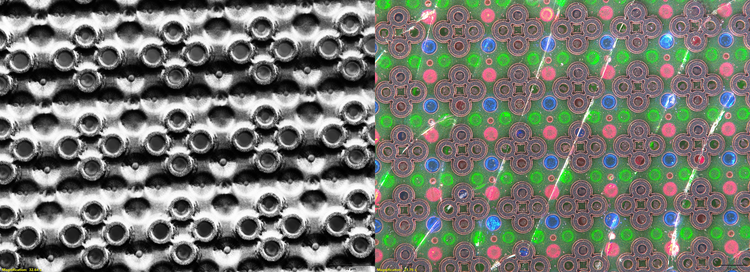

S26 울트라 디스플레이 내부에서 이미지를 촬영했을 때, OLED 패널에서 특이한 색상이 관찰되었습니다. 발견한 내용을 설명해 주시겠습니까?

아서: 네. 반사광 아래에서 패널에 색상이 나타났는데, OLED는 자체 발광 방식이라 색상 필터가 사실상 필요 없는 점을 고려하면 매우 이상한 현상이었습니다. 마치 픽셀에 색상 필터가 여전히 부착된 것처럼 보였습니다. 제 생각에는 명암비를 높이거나 반사를 줄이기 위해 그렇게 한 것 같습니다. 편광광을 사용해 테스트해 봤지만 편광 효과는 나타나지 않았으나, 코팅층에서 색상 밴딩 현상이 관찰되었습니다. 분해 분석 보고서에서 이 부분을 다루는 데는 신중을 기했지만, 애초에 그 현상을 직접 확인할 수 있었기에 조사할 만한 근거가 있었던 것입니다.

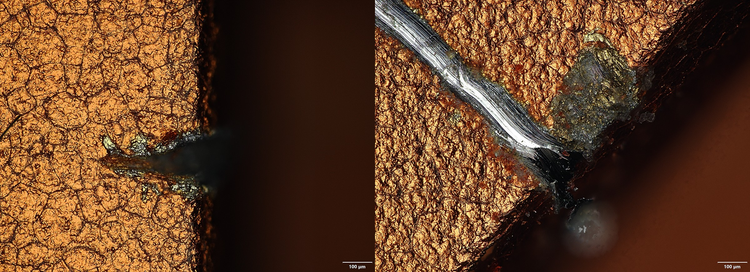

아이폰 17 프로 분해 분석에서 카메라 돌출부가 긁히는 원인은 무엇인가요?

아서: 카메라 돌출부 주변의 양극 산화 처리된 알루미늄이 열쇠나 동전과 접촉할 때 깎여 나갔습니다. 우리는 그 가장자리에서 물리적으로 어떤 현상이 일어나고 있는지 보여주고 싶었기 때문에, 알루미늄 테두리를 촬영하여 날카로운 모서리에서 코팅이 벗겨지는 모습을 포착했습니다. 그 배율에서는 대상 자체만으로는 충분히 선명하게 초점을 맞출 수 없었기 때문에, 스태킹 기능을 사용하여 적절한 피사계 심도를 확보했습니다. 덕분에 이미지를 유용하게 활용할 수 있었습니다.

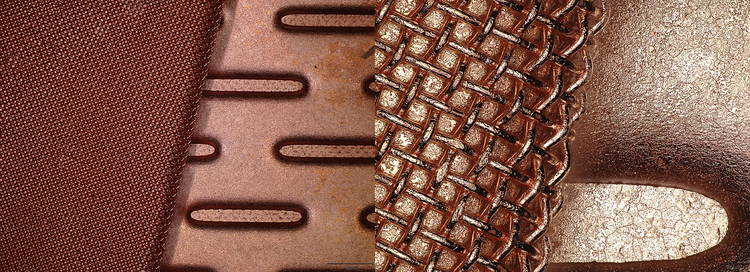

아이폰 17 프로의 베퍼 챔버 내부

동일한 분해 과정을 통해 아이폰 17 프로의 냉각 하드웨어를 현미경으로 관찰했습니다. 촬영 결과, 프로세서에서 열을 배출하는 내부 구리 심지 구조가 드러났습니다.

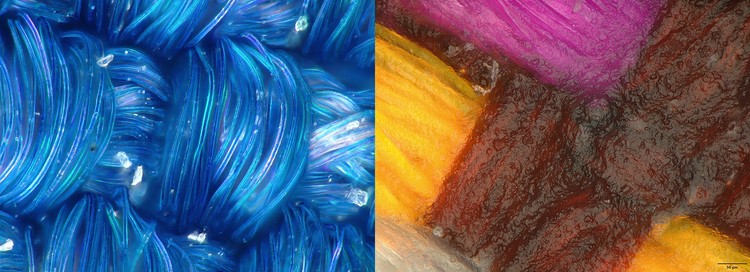

FineWoven 대 TechWoven: 현미경 분석으로 드러난 애플 케이스의 진실은?

Arthur: 제가 가장 흥미롭게 생각한 점 중 하나는 전자 부품과는 전혀 무관한 부분이었습니다. 애플의 FineWoven 케이스는 얼룩이 잘 생겨서 많은 사람들에게 외면받았지만, 이를 대체한 TechWoven은 그런 문제가 없었습니다. 두 제품을 모두 현미경으로 관찰한 결과, 직조 밀도가 완전히 달라졌고 새로운 코팅이 추가된 것을 확인할 수 있었습니다. 파인위븐 케이스는 전혀 밀봉되지 않아 액체가 섬유 속으로 스며들었습니다. 반면 테크위븐 케이스는 상단에 액체 저항성 층을 덧대어 밀봉 처리했습니다. 두 제품, 일상 사용 시 한 가지 뚜렷한 차이, 그리고 그 이유를 카메라로 직접 포착할 수 있었습니다.

DSX2000 디지털 현미경을 처음 사용해 보신 소감은 어떠셨나요? 익히는 데 어려움이 있었나요?

아서: 꽤 직관적이고, 놀라운 품질의 사진을 찍는 것도 꽤 쉽습니다. 초반에 익혀야 할 부분이 있었지만, 그리 어렵지는 않았습니다. 이전 세대 제품을 사용해 본 적이 있어서 익숙한 부분이 많았고, 원격으로 약 30분 만에 설정을 마쳤습니다. 일단 모든 설정이 완료되면 사용하기 정말 쉽습니다. 저희는 보통 기기를 항상 켜 놓는데, 그냥 잘 작동합니다.

디지털 현미경 이미징을 통해 iFixit은 무엇을 입증할 수 있나요?

아서: 저희의 주된 목표는 사람들에게 정보를 전달하는 것이기 때문에, 눈길을 사로잡는 이미지를 만드는 것, 즉 도움이 되는 모든 것이 정말 유용합니다. 이미지가 이야기를 전달해 주죠. 이를 통해 어떤 제품이 어떻게 만들어졌는지에 대한 논쟁을 해결해 주고, 사람들이 자신의 기기 내부에 진정으로 관심을 갖게 만듭니다. 정말 훌륭한 도구였어요. 어떤 면에서는 그 가치를 헤아릴 수 없을 정도죠.

마케팅 그래픽이 보여주지 않는 것

마케팅 도표는 특정 층이 존재한다는 사실만 알려줄 뿐입니다. 그 층이 어디에 위치하는지, 무엇으로 만들어졌는지, 수리 후 기기가 정상적으로 작동할지는 알려주지 않습니다. 이를 확인하려면 누군가가 휴대폰을 분해하고 자세히 살펴봐야 합니다. 이것이 내부 구조를 ‘듣는 것’과 ‘보는 것’의 차이입니다.

이것이 바로 iFixit이 하는 일이며, 이를 보여줄 수 있게 해주는 것은 점점 더 DSX2000 디지털 현미경입니다. 동일한 이미징 기술은 재료 과학 및 고장 분석 연구실에서도 매일 사용되고 있으며, 이곳에서 DSX2000은 관찰 모드와 3D 이미징을 제어하는 PRECiV™ DSX 소프트웨어로 구동됩니다.

이 정도의 세부 수준에서 여러분의 시료가 어떤 모습을 드러낼지 궁금하신가요?

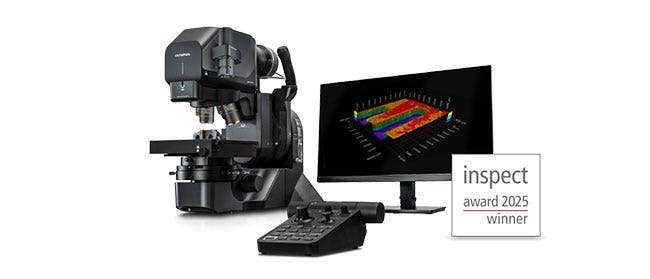

DSX2000 디지털 현미경을 살펴보거나 데모를 요청해 보세요.

휴대폰 분해 분석에 사용되는 이미징 기법

이 기사에 실린 이미지는 DSX2000 디지털 현미경의 여러 이미징 기법을 사용하여 촬영되었습니다. 각 기법은 시료의 서로 다른 특성을 드러내거나 다른 방식으로 시료를 포착합니다.

휴대폰 분해 시 디지털 현미경 사용에 관한 자주 묻는 질문

현미경으로 스마트폰 디스플레이를 어떻게 검사하나요?

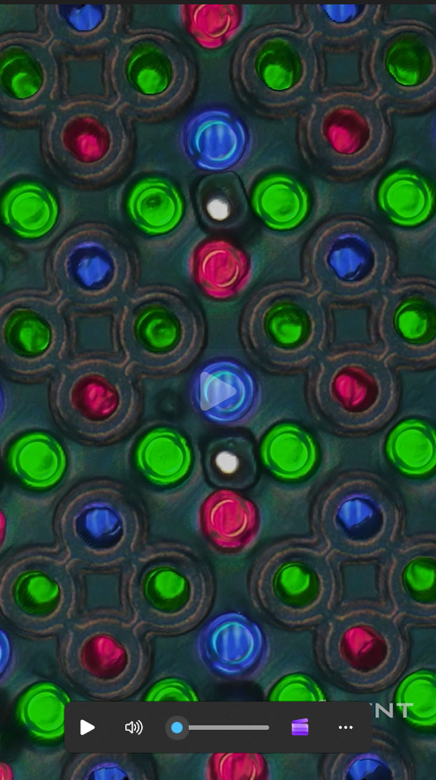

디스플레이 패널을 앞면과 뒷면 양쪽에서 촬영하여 각 층이 어떻게 쌓여 있는지 확인한 다음, 다양한 관찰 모드를 활용해 평면 조명으로는 포착되지 않는 특징들을 드러내 보세요. 갤럭시 S26 울트라의 경우, iFixit은 바로 이러한 방법을 통해 프라이버시 층이 층 구조 내에서 어디에 위치하는지 파악했으며, 패널의 전원을 켜고 끄는 과정을 4K 영상으로 촬영하여 프라이버시 구조가 실시간으로 작동하는 모습을 보여주었습니다.

디지털 현미경에서 Z-스태킹이란 무엇이며, 휴대폰 분해 분석에서 어떻게 사용되나요?

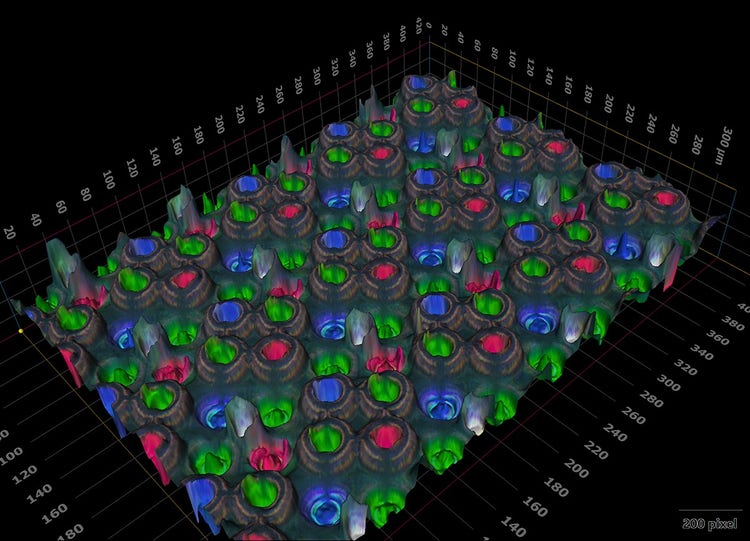

Z-스태킹(Z-stacking)은 포커스 스태킹(focus stacking)이라고도 불리며, 여러 초점면에서 이미지를 촬영한 후 이를 합쳐 심도가 확장된 단일 이미지나 3D 재구성 이미지를 생성하는 기술입니다. 고배율에서는 단일 노출로 시료 전체를 초점에 맞출 수 없기 때문에, 스태킹 기술을 통해 아이폰 17 프로 카메라의 평평한 가장자리와 같은 부분도 선명하게 촬영할 수 있게 됩니다.

전자기기 분해 시 자유각 관찰이 유용한 이유는 무엇인가요?

기기 부품이 평평하게 놓여 있는 경우는 드뭅니다. 자유 각도 관찰은 시료 대신 광학 장치를 기울이는 방식으로, iFixit이 아이폰 에어 섀시 내부의 가공 상태를 촬영한 것이 바로 이 방식입니다.

휴대폰 분해에 디지털 현미경을 사용하는 방법을 익히는 데 얼마나 걸리나요?

iFixit은 DSX2000 디지털 현미경의 초기 학습 곡선이 관리 가능한 수준이며, 원격 설정에 약 30분이 소요된다고 설명합니다. 이 시스템은 전원을 끄지 않고 지속적으로 사용됩니다.

전자제품의 3D 이미징에 어떤 디지털 현미경 소프트웨어를 추천하나요?

DSX2000 디지털 현미경은 PRECiV DSX 소프트웨어로 구동되며, 이 소프트웨어는 관찰 모드와 3D 이미징을 제어합니다.
