5G 장치 측정 및 검사 솔루션

5G 장치 측정 및 검사 솔루션

정확한 비접촉 표면 거칠기 측정

인쇄 회로 기판용 동박

5G 분야에 사용되는 인쇄 회로 기판은 전송 손실을 방지하도록 설계됩니다. 이렇게 하기 위해 구리 회로의 표면 거칠기를 최소화합니다.

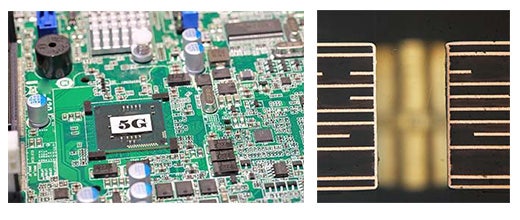

인쇄 회로 기판용 동박, 인쇄 회로 기판 단면 이미지

인쇄 회로 기판 단면 이미지

기존에는 베이스 동박과 유기물의 접합 품질을 제어하기 위해 동박 면의 습윤성이 사용되었습니다. 그러나 연성 인쇄 회로(FPC) 기판의 기능성이 향상되면서 동박의 표면 거칠기 평가에 대한 요구가 계속 증가하고 있습니다.

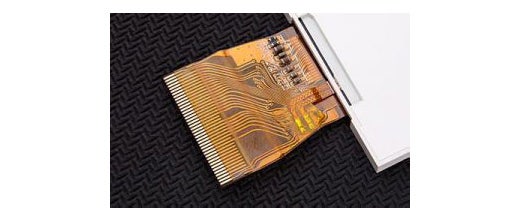

인쇄 회로 기판용 동박

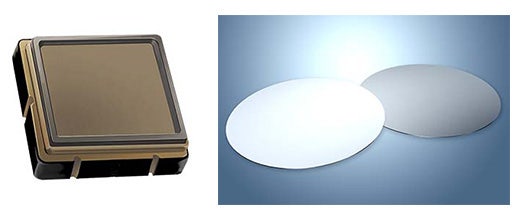

표면 탄성파 장치 웨이퍼

표면 탄성파 장치는 단단한 표면을 통해 전달되는 진동을 사용하여 배경 전파에서 특정 신호를 추출합니다. 고주파 5G 분야에서 웨이퍼 뒷면은 원치 않는 주파수를 산란시키기 위해 거칠게 되어 있습니다.
표면 탄성파 장치 웨이퍼

거칠기 측정 과제

접촉식 스타일러스를 사용한 기존의 거칠기 측정은 시료 표면을 손상시킬 수 있으며 미세한 거칠기 변화를 감지할 정도로 감도가 좋지는 않습니다.

표면 거칠기 측정

레이저 현미경 거칠기 측정

OLS5100 3D 측정 레이저 현미경은 동박과 웨이퍼의 비접촉 표면 거칠기를 매우 정밀하게 측정할 수 있습니다. 시료 표면을 손상시키지 않으면서 매우 작은 영역에서 표면 거칠기를 고해상도로 측정할 수 있습니다.

동박의 3D 측정

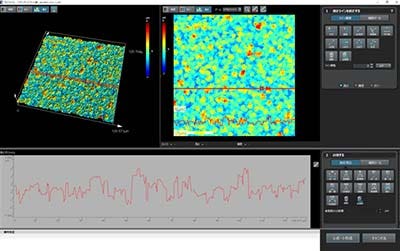

중저주파용 동박

중저주파용 동박

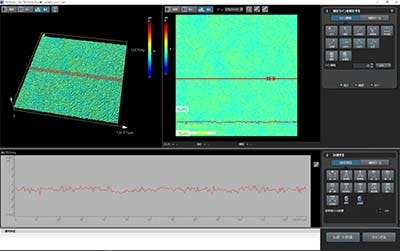

고주파(5G) 동박

고주파(5G) 동박

동박 표면의 고해상도 이미지

동박 표면의 고해상도 이미지

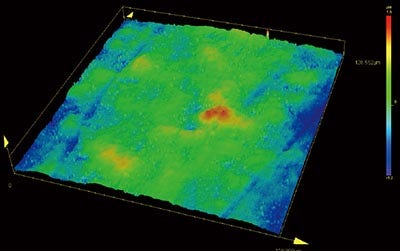

동박 표면의 3D 이미지

동박 표면의 3D 이미지

구리 조면화 후 리튬 탄탈레이트 웨이퍼 뒷면의 거칠기 측정

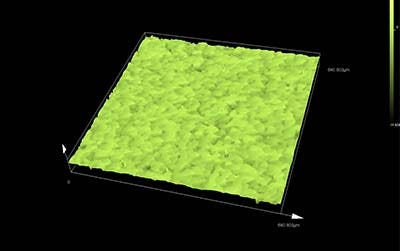

거칠어진 상태를 즉시 이미지화할 수 있음

거칠어진 상태를 즉시 이미지화할 수 있음

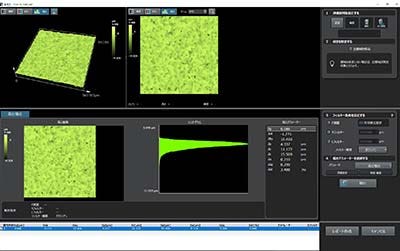

표면 거칠기에 기반한 정확한 데이터 획득

표면 거칠기에 기반한 정확한 데이터 획득

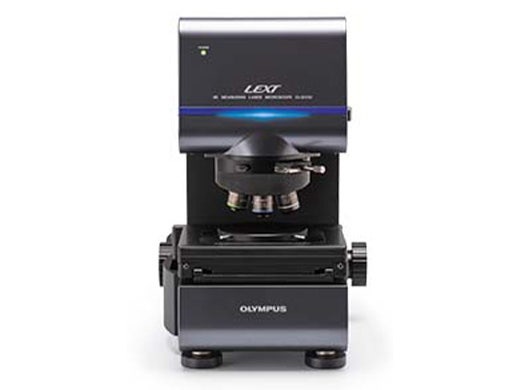

OLS5100 3D 측정 레이저 현미경

OLS5100 3D 측정 레이저 현미경
