컨포컬 레이져 스케닝 이미징 A Line 대물렌즈와 FV3000 현미경/Ixplore

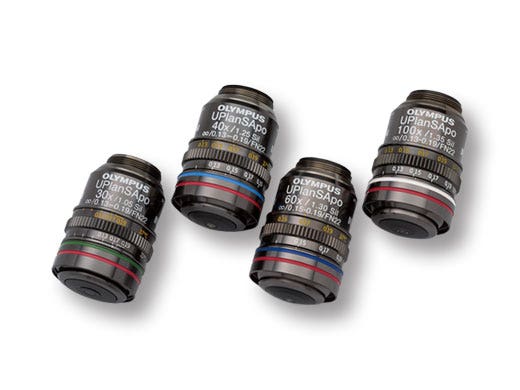

실리콘 이멀젼 대물렌즈

실리콘 이멀젼 대물 렌즈는 라이브셀 및 생체 조직 이미징에 최적화 되어 있습니다. 굴절률을 적절히 맞추면 이미지가 더 선명하고 밝아지고 실리콘 오일이 37 °C (98.6 °F)에서 건조되지 않으므로 타임랩스 관찰이 더 신뢰할 수 있고 쉬워 집니다. 실리콘 이멀젼 오일 (ne = 1.40)의 굴절률은 SCALEVIEW-A2 (ne = 1.38) 투명화 시약에 가깝기 때문에 실리콘 이멀젼 대물 렌즈는 SCALEVIEW-A2 투명화된 샘플을 관찰하는데에도 적합합니다.

샘플 : ScalesA2 처리된 neocortex, VGluT1/Green, VGluT2/Red, MAP2/Blue

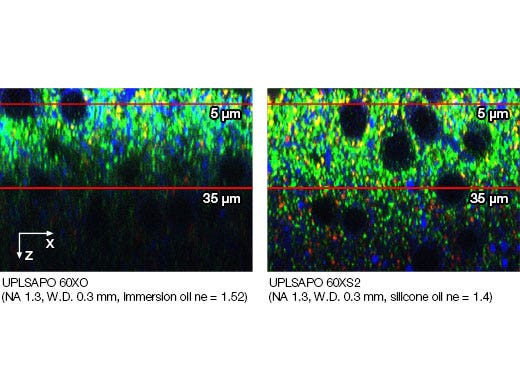

실리콘 대 오일 이멀젼 60배 대물렌즈

샘플과 이멀젼 용액의 굴절률을 일치시킴으로써 A Line 실리콘 대물 렌즈 (UPLSAPO60XS2)는 더 깊은 이미징을 가능하게 합니다.

이미지 데이터 제공 : Motokazu Uchigashima, M.D., Ph.D., Masahiko Watanabe, M.D., Ph.D.,
홋카이도 대학 대학원 의과 대학 해부학 교실

라이브 셀 이미징 어플리케이션 더 알아보기

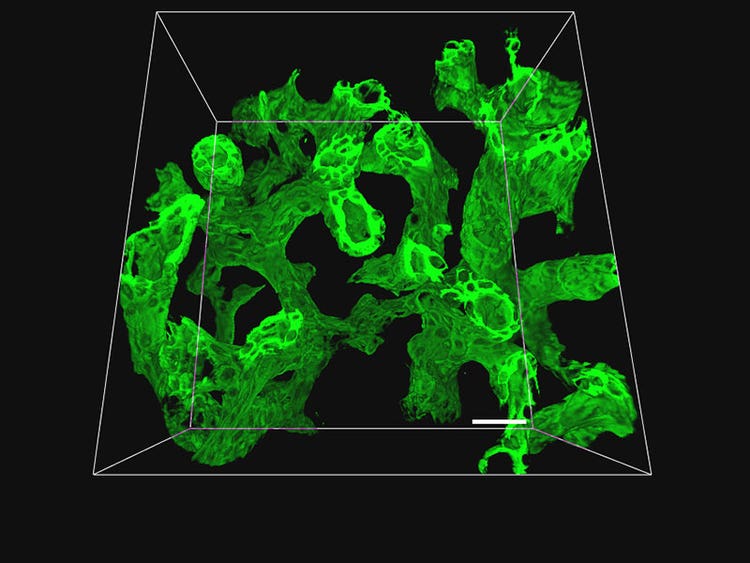

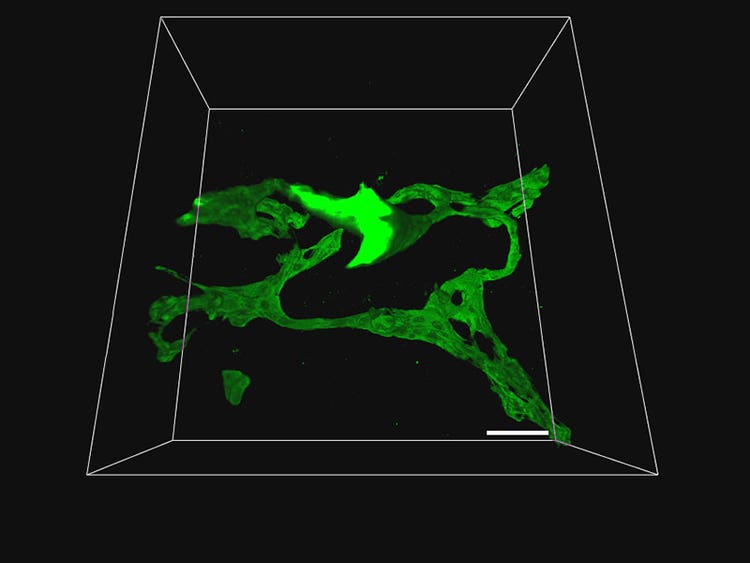

30배 대물렌즈(UPLSAPO30XS)로 마우스 간의 Biliary Tree 구조의 3차원 관찰

Biliary Tree 구조는 Klf5-LKO 마우스와 대조 마우스 간에 비교되었다. SeeDB로 투명화된 200 μm 두께의 간 조직 표본에서 담도(Biliary) 조직 (녹색, 담즙 상피 세포 마커 CK19)의 연속 단층 촬영 이미지 (Z 축 간격 1 μm)를 FV3000 및 30x 실리콘 오일 이멀젼 대물 렌즈를 사용하여 획득하여 고해상도 넓은 시야를 유지하면서 관찰 할 수 있습니다. Klf5-LKO 생쥐에서, biliary Tree로부터 공간적으로 분리 된 CK19 + 세포 클러스터 (백색 화살표)가 관찰되었다.

.

,

\

스케일 바 : 50 μm

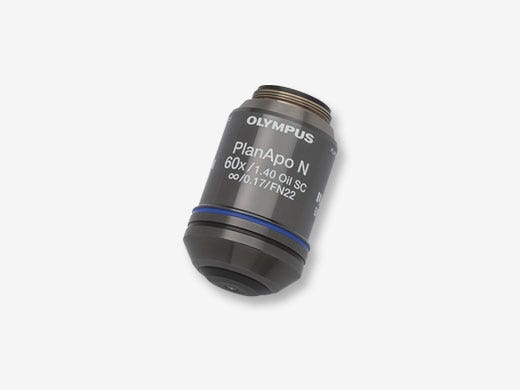

초 보정된 60 배 대물렌즈

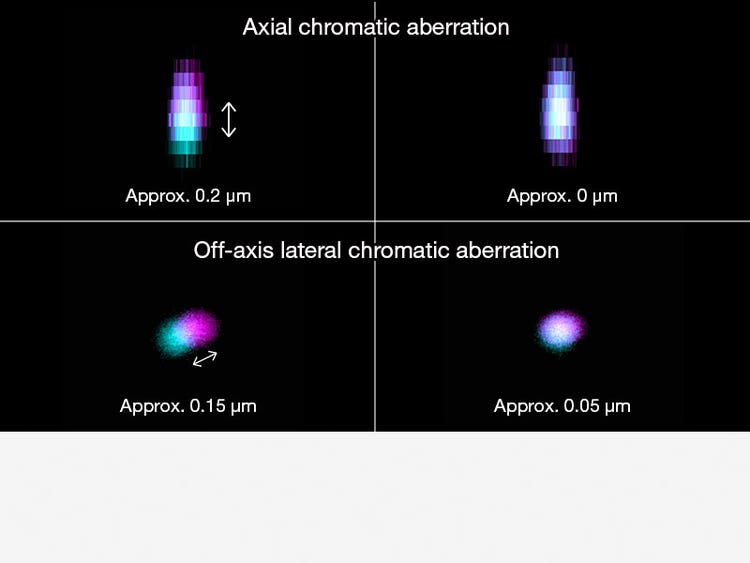

멀티 컬러 형광 마이크로스피어(microspere)를 사용하여 FLUOVIEW FV3000으로 측정한 색수차 비교.

초 보정된 색수차와 높은 개구수로 향상된 이미지 성능

Colocal된 형광 신호는 색 이동(색수차)을 보정하기 위해 우수한 광학 디자인의 대물 렌즈가 필요합니다. 높은 개구 수의 초 보정 된 60배 대물렌즈는 405-650nm 스펙트럼에서 최대 한도로 색수차를 최소화합니다. 0.1μm 혹은 그 이하의 축상 색수차가 이 범위에서 제공되며 모든 대물 렌즈는 측정 된 데이터 시트와 함께 제공됩니다. 이 대물렌즈는 탁월한 신뢰성, 정확성 및 향상된 Colocalization 분석을 통해 2D 및 3D 이미지를 획득 할 수 있습니다. 후 처리를 거칠 필요가 없어 멀티 컬러 라벨링 실험에서 시간과 자원을 절약 할 수 있습니다.
