라이브 셀 이미징 실리콘 침습 대물렌즈와 FV3000 / Ixplore

연락처

실리콘 침습 대물렌즈와

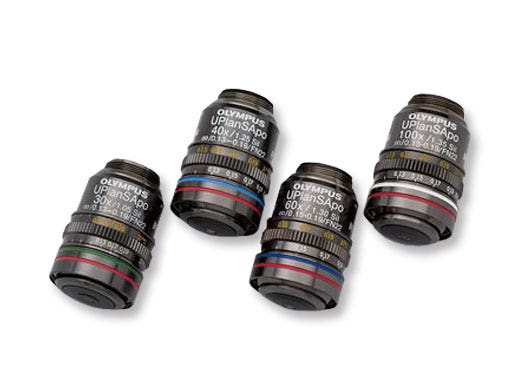

실리콘 침습 대물 렌즈는 라이브 셀 및 생체 조직 이미징에 최적화되어 있습니다. 생체 조직과 유사한 굴절률을 가진 실리콘 침습 대물 렌즈는 깨끗한 조직의 밝은 이미지를 제공합니다. 그리고 실리콘 오일은 37 °C (98.6 °F)에서 건조되지 않기 때문에 시간 경과에 따른 관찰은 보다 신뢰성 있고 덜 복잡합니다.

livecell_objectives

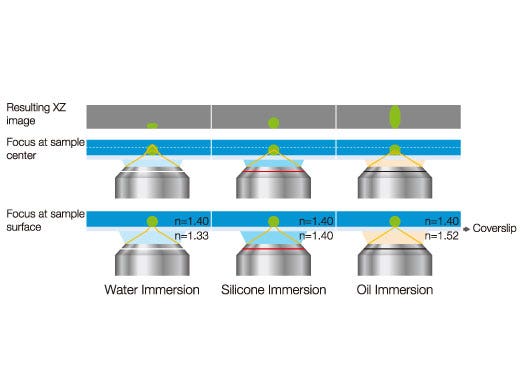

Effects of Refractive Index Mismatch on Sample Shape

굴절률 불일치가 샘플 형상에 미치는 영향

샘플과 이멀젼 용액의 굴절률을 맞추는 것은 정확한 3D 이미지를 얻는데 매우 중요합니다.

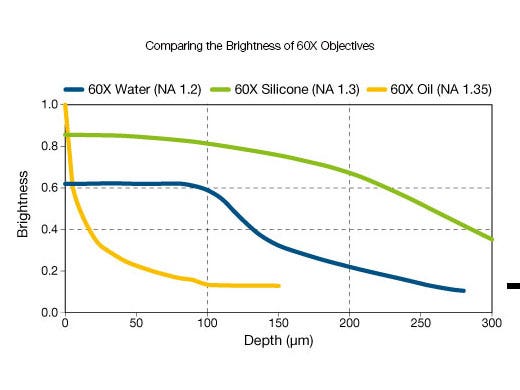

물/실리콘/오일 60배 대물렌즈의 밝기

오일 침습 대물 렌즈는 표면 깊이에서 가장 밝은 반면 실리콘 침습 대물 렌즈는 다른 모든 초점 심도에서 물과 오일 침습 대물 렌즈보다 밝습니다.
각 대물 렌즈의 밝기는 샘플 표면에서 60배 오일 대물 렌즈로 표준화됩니다. 샘플의 굴절률은 1.38입니다.

Comparing the Brightness of 60X Objectives
https://adobeassets.evidentscientific.com/content/dam/video/video/library/Live_cell_imaging_of_zygote_division_and_embryogenesis_480.mp4

살아있는 마우스 배아의 장기간, 타임랩스 이미징 (UPLSAPO60XS2)

실리콘 이멀젼 대물 렌즈 (UPLSAPO60XS2)를 사용하여 캡처 한 마우스 배아의 장기간 타임랩스 이미지.
이 대물 렌즈는 1.30의 개구수 (Numerical Aperture)와 0.3mm의 작동거리로 고해상도 3D 이미징이 가능합니다.

카즈오 야마가타 (Kazuo Yamagata) Ph.D. 사진 제공 : 킨키 대학 생물학과 교수 Reference Stem: Cell Reports. 2014년 6월 3일; 2 (6) : 910-924.

라이브 셀 이미징 어플리케이션 더 알아보기

Arabidopsis Zygote Embryogenesis (UPLSAPO30XS)의 장기간, 라이브 셀 이미징

UPLSAPO30XS 대물 렌즈는 더 높은 해상도의 더 밝은 이미지를 위해 1.05의 NA를 가지고 있습니다.

이 비디오는 초기 배아 (4셀 단계)에서 60시간이 넘게 기록 된 후기 배아에 이르기까지의 배아 발생 과정을 보여줍니다.

이미지 데이터 제공 : Daisuke Kurihara Ph.D., 나고야 대학교 ERATO Higashiyama Live-Holonics 프로젝트, 광학 기술 그룹
참조 : Dev Cell. 2015년 7월 27일; 34 (2) : 242-51. doi : 10.1016 / j.devcel.2015.06.008. Epub 2015년 7월 9일.

라이브 셀 이미징 어플리케이션 더 알아보기

https://adobeassets.evidentscientific.com/content/dam/video/video/library/Live_cell_imaging_of_zygote_division_and_embryogenesis_480.mp4

실리콘 이멀젼 대물렌즈 선택 가이드

작동거리
(mm)
배율
대물렌즈 시야 수*
개구수
이멀젼
어플리케이션
UPLSAPO100XS
0.2
100X
22
1.35
실리콘 오일
세포 내 소기관 이미징을 위한 고해상도
UPLSAPO60XS2
0.3
60X
22
1.30
실리콘 오일
장시간의 단일 세포 고해상도 타임 랩스 이미징
UPLSAPO40XS
0.3
40X
22
1.25
실리콘 오일
마이크로 이하 시야에서의 다중 세포 이미징
UPLSAPO30XS
0.8
30X
22
1.05
실리콘 오일
넓은 시야 범위에서의 깊은 조직 이미징

*접안렌즈를 통해 관찰 가능한 최대 시야 수

관련 제품들

FV3000

FV3000
https://main--eds-evident-website--evident-scientific.hlx.live/ko/laser-scanning/fv3000/

  • 갈바노미터 전용(FV3000) 혹은 하이브리드 갈바노미터/레조넌트 (FV3000RS) 스캐너 구성에서 사용 가능
  • 모든 채널에서 고효율 및 정확한 TruSpectral 검출
  • 고 감도 및 저 광독성(photoxicity)으로 라이브 셀 이미징에 최적화

더 알아보기

IXplore Live

IXplore Live
https://main--eds-evident-website--evident-scientific.hlx.live/ko/landing/ixplore/ixplore-live/

  • 최소한의 세포 장애를 가진 생리학적 데이터를 위해 Olympous 리얼타임 컨트롤러를 사용하세요.
  • 다양한 환경 제어 옵션으로 이미징하는 동안 셀의 생존 능력 유지
  • Olympus 하드웨어 오토 포커스 (Z-drift compensation) 시스템으로 타임랩스 실험에서 정확하고 안정적으로 초점을 유지하십시오.
  • Olympus 실리콘 이멀젼 광학으로 셀의 실제 형상을 발견하십시오.

더 알아보기

IXplore Spin

IXplore Spin
https://main--eds-evident-website--evident-scientific.hlx.live/ko/landing/ixplore/ixplore-spin/

  • 스피닝 디스크 시스템으로 신속하고 고해상도의 컨포컬 이미징
  • 낮은 광독성(Photoxicity) 및 블리칭으로 라이브셀의 3D 컨포컬 타임랩스 이미징
  • 실리콘 오일 이멀젼 대물렌즈를 사용하여 향상된 집광으로 정밀 3D 이미징
  • 연구 진행 및 예산에 따라 IXplore SpinSR 초 고해상도 시스템으로 업그레이드 하십시오.

더 알아보기

IXplore SpinSR

IXplore SpinSR
https://main--eds-evident-website--evident-scientific.hlx.live/ko/landing/ixplore/ixplore-spinsr/

  • 최대 120nm XY 해상도의 초 고해상도
  • 광독성(Photoxicity) 및 블리칭 효과가 낮아 컨포컬 라이브셀 이미징에서 세포 생존력 연장
  • IXplore SpinSR 시스템에서 widefield, confocal 및 초고해상도 관찰을 한번에 전환합니다.
  • Olympus 실리콘 오일 이멀전 대물렌즈로 정확한 3D 재건

더 알아보기

*배너 이미지 : Kazuo Yamagata 박사, Mayuko Hori 박사, 오사카 대학 미생물 연구소 연구소Tatsuma Yao 박사
