라이브 초 고해상도(Super Resolution) 이미지 A Line 대물렌즈 와 Ixplore SpinSR

초 고해상도(Super Resolution)를 위한 고해상도 대물렌즈

초 고해상도 이미지를 얻기 위해서는 높은 개구수 (NA)가 중요합니다. 당사의 독점적인 연마 기술은 1.5*¹. 1의 NA로 세계 최초로 계획 수정 된 아포크로맷 대물렌즈를 만들 수 있게 했습니다. 이 대물렌즈를 IXplore SpinSR 시스템과 결합하면 초 고해상도 이미지의 밝기와 해상도가 향상됩니다. 이 대물렌즈들은 표면 미세 구조를 시각화 할 때 특히 유용합니다.

*1 2018년 11월 현재, 올림푸스 연구에 따름

Ixplore SpinSR 에 대해 더 알아보기

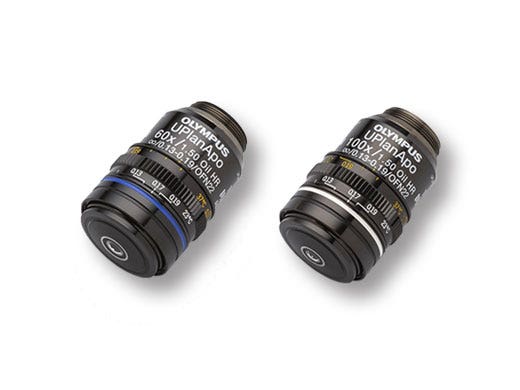

High Resolution Objectives for Super Resolution / TIRF Application

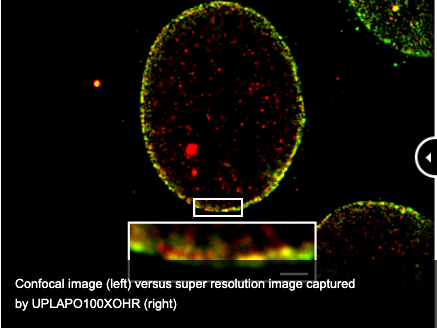

컨포컬 이미지 (왼쪽) 대 UPLAPO100XOHR로 캡쳐한 초 고해상도 이미지 (오른쪽)

스케일 바 : 200nm

초 고해상도 (Super Resolution)

컨포컬 기술과 올림푸스의 초 고해상도 기술(OSR)을 사용하여 컨포컬의 XY 해상력을 120 nm 까지 높여줍니다.

Green : 핵 기공 복합체의 세포질 표면에 국한하는 Nup358로 레이블된 Alexa488

Red : 핵 기공 복합체 중심 플러그에 국한하는 Nup62로 레이블된 Alexa555

Nup358 및 Nup62의 지역화(localization)는 초 고해상도 기술로 구별 할 수 있습니다.

*HeLa 셀의 세포 기공 복합체
이미지 제공: Hidetaka Kosako, 도쿠시마 대학 후지이 의료과학원

고 해상도 대물렌즈 선택 가이드

동작거리
(mm)

배율

대물렌즈 시야 수*²

개구수

이멀젼(Immersion)

어플리케이션

UPLAPO60XOHR

0.11

60X

1.50

오일

세포기관 / 전체 세포 TIRF 이미징과 같은 작은 구조물들의 초 고해상도 이미징/라이브 셀을 위한 실시간, 초 고해상도 이미징

UPLAPO100XOHR

0.12

100X

1.50

오일

세포기관/ 세포막이나 세포막 소기관 및 단일 분자 수준의 실험의 고해상도 이미징과 같은 작은 구조물들의 초고해상도 이미징 / 라이브 셀을 위한 실시간, 초 고해상도 이미징

*2 아이피스를 통해 관찰할 수 있는 최대 시야 수

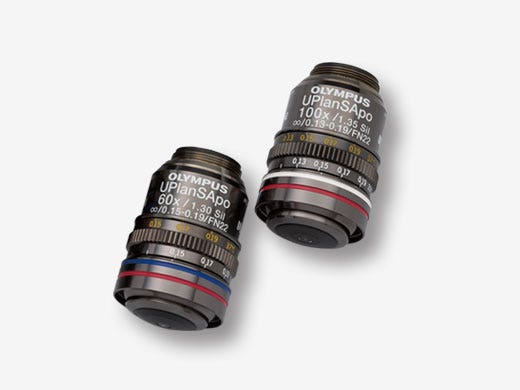

실리콘 이멀젼 대물렌즈들

실리콘 이멀젼 대물렌즈는 라이브 셀과 라이브 조직 이미징에 최적화되어 있습니다. 굴절률를 적합하게 일치시킴으로써 보다 선명하고 밝은 상을 얻을 수 있으며, 실리콘 오일이 37°C(98.6°F)에서도 마르지 않기 때문에 타임 랩스 관찰이 덜 복잡해짐과 동시에 결과의 신뢰성이 높아집니다. 높은 개구수와 긴 작동거리를 가진 이러한 대물렌즈가 올림푸스 초 고해상도 기술과 결합되면, 시편의 표면과 그 안쪽의 깊은 미세 구조 관찰이 가능해집니다. 예를 들어 분자들의 분포양상과 신경세포의 미세구조 모두 초 고해상도로 관찰할 수 있습니다.
