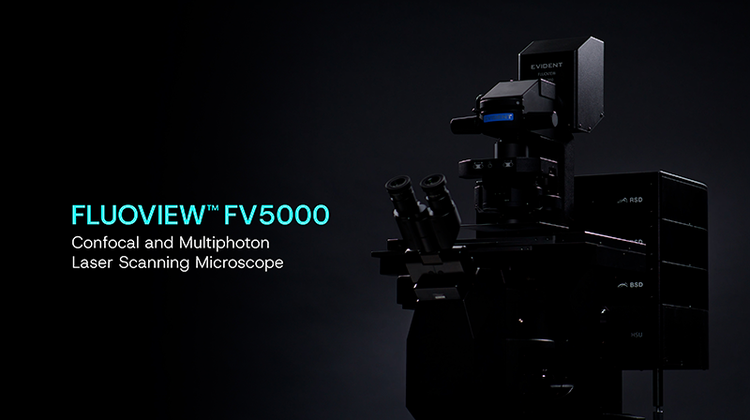

FLUOVIEW FV5000 공초점 레이저 스캐닝 현미경
FLUOVIEW™ FV5000 공초점 레이저 스캐닝 현미경으로 현미경 기술의 한계를 그 어느 때보다 더 넓혀보세요. Evident의 광학 전문 기술을 기반으로 하며 첨단 검출 및 스캐닝 기술로 강화된 FV5000은 정량적 이미징, 속도, 초고해상도 및 재현성을 하나의 유연한 플랫폼에 통합합니다.
SilVIR™ 검출기는 넓은 동적 범위에서 광자 수준의 정량화를 제공하는 반면, SilVIR-RAY™ 검출기는 이 기술을 빠른 동시 다색 초고해상도 이미징으로 확장합니다. 2K 공명 스캐닝 및 8K 갈보 스캐닝과 결합된 FV5000은 동적 현상부터 미세한 구조적 세부 사항에 이르기까지 모든 것을 확실하게 포착합니다. 스마트 자동화 기능은 이미징 워크플로우를 간소화하며, 통합된 성능 모니터링은 일관되고 재현성 높은 결과를 보장합니다.
오늘날 연구자들이 제기하는 질문에 부응하고 미래의 과제에 대비하여 설계된 FV5000은 복잡한 이미징을 확신에 찬 발견으로 이끌어 줍니다.
- Product Availability: 이 제품은 FV4000, FV3000 및 이전 FV 시리즈 시스템을 대체하는 제품입니다.
- Product Status: 연구용으로만 사용하십시오. 진단 절차에는 사용할 수 없습니다.
FLUOVIEW FV5000
이보다 더 많은 정보를 포착하는 검출기는 없습니다. SilVIR-RAY™
모든 공초점 시스템은 뛰어난 이미지를 약속합니다. FLUOVIEW™ FV5000 공초점 및 다광자 레이저 스캐닝 현미경은 획기적인 SilVIR-RAY™ 및 SilVIR™ 검출기 기술을 통해 이를 실현합니다. 업계 최고의 선형 동적 범위, 진정한 광자 분해능, 그리고 거의 제로에 가까운 노이즈 수준은 데이터 수집부터 논문 게재에 이르기까지 모든 세부 사항을 완벽하게 보존합니다.
모든 색상, 모든 이벤트, 한 번에
Evident의 오랜 혁신 유산을 바탕으로 개발된 FV5000 SilVIR-RAY 검출기는 진정한 동시 다색 초고해상도 이미징을 구현하여, 밝은 신호와 희미한 신호를 함께 포착하고 단일 획득 과정에서 공간적 및 시간적 관계를 보존합니다. 신뢰할 수 있고 재현 가능한 데이터는 타협 없이 동적 현상을 드러냅니다. 검출기가 모든 것을 포착할 때, 과학적 결과는 그 자체로 말해줍니다.
모든 것을 바꾸는 검출기.
SilVIR 검출기 제품군의 최신 모델인 SilVIR-RAY 검출기를 탑재한 FV5000은 신경과학, 세포 생물학, 신약 개발, 암 연구 및 발달 생물학 분야의 까다로운 연구에 빠르고 정량적인 초고해상도 이미징을 제공합니다. 이 차세대 플랫폼은 그 어느 때보다 빠르고 쉽게 초고해상도이며 완전히 정량화 가능한 데이터를 포착하도록 설계되었습니다:
- SilVIR-RAY는 진정한 동시 다색 초고해상도를 구현하며, TruSight™ 디콘볼루션 기술을 통해 횡방향 FWHM 80 nm, 축방향 FWHM 200 nm까지 달성합니다.
- 선도적인 연구 기관들이 신뢰하는 고신호대잡음비(SNR) SilVIR 검출기를 통해 1 Gcps의 타의 추종을 불허하는 동적 범위를 제공합니다.
- 8K 고속 갈바노미터와 2K 고속 공명 이미징을 갖춘 고밀도 픽셀 스캐너
- FLUOVIEW Smart™ 소프트웨어 인터페이스 및 AI 기반 워크플로우
- 20개 이상의 표준 대물렌즈와 함께 즉각적인 구면 수차 보정이 가능한 TruResolution™ 자동 보정 칼라
- 모듈식이며 미래 지향적인 시스템 설계: 최대 10개의 레이저 라인 및 소형 다광자 업그레이드 통합 가능
FV5000을 직접 체험해 보세요. 이 제품이 여러분이 시연해 볼 마지막 레이저 스캐닝 현미경이 될 것입니다.
GFP를 발현하는 쥐 대뇌 피질 V층 뉴런으로, 뉴런 세포체와 미세한 돌기가 보입니다. TruSight SR을 사용한 SilVIR-RAY 이미지. 시료 제공: 리켄 뇌과학 센터(CBS) 신경 역학 영상 연구실의 미츠이 슌(Shun Mitsui) 박사 및 오카베 시게오(Shigeo Okabe) 박사.
초고해상도 이미징
생쥐 뇌 단면, 해마 CA1 영역. GFP 및 VGAT 면역형광으로 표지된 AAV 표지 신경세포. 25배 오일 침지 대물렌즈(1.00 NA, WD 1.0)를 사용하여 촬영한 8K 이미지. 시료 제공: 준텐도 대학 의학대학원 신경해부학과 타카하시 메구무 박사 및 히오키 히로유키 교수; 리켄 뇌과학 센터(CBS) 신경 역학 영상 연구실 아사이 히로타카 박사 및 오카베 시게오 박사
더 뛰어난 휘도, 선명도 및 속도
SilVIR-RAY 초고해상도 이미징은 모든 신호를 더 밝게 만들어, 강도를 낮추거나 작업 속도를 늦추지 않으면서도 더 선명한 세부 사항을 드러냅니다. 진정한 동시 다색 획득 기술은 정량적 이미지 품질을 유지하면서 빠른 생물학적 동역학을 실시간으로 포착합니다.
두 개의 스캐너, 하나의 워크플로우: 고밀도 샘플링 및 고속 이미징
FV5000의 고속 라이브 이미징용 2K 공명 스캐너와 전체 20mm 시야(FOV)에 걸친 고해상도 이미징용 8K 갈보 스캐너를 통해, 어떤 부분도 놓치지 않는 밝고 신속한 워크플로우를 구현합니다.
그 결과, 타협을 최소화하고 데이터 확보 시간을 단축할 수 있습니다.
"SilVIR-RAY는 단순히 아름다운 이미지를 넘어, 정량적 분석에 필요한 화질을 제공합니다. 넓은 동적 범위와 독창적인 대물렌즈는 연구의 신뢰도와 분석 효율성을 모두 높이는 데 기여할 수 있습니다."
오카베 시게오 박사
도쿄, RIKEN 뇌과학 센터(CBS) 소장
모든 채널. 한 번의 스캔. 동시 다색 초고해상도.
SilVIR-RAY 검출기는 채널 간 전환 없이 최대 4개의 초고해상도 채널을 동시에 포착합니다. 단일 스캔으로 순차적 획득 시 발생하는 시간적 오프셋 없이 생물학적 사건 간의 시간적 관계를 보존합니다.
넓은 동적 범위로 인해 모든 초고해상도 채널에서 밝은 신호와 희미한 신호를 함께 포착할 수 있습니다.
Thy1-YFP H 라인 마우스 뇌 단면에서 촬영한 아피칼 수상돌기의 고해상도 3D 볼륨 렌더링으로, 수상돌기 스파인의 머리가 선명하게 시각화되어 있습니다. 대물렌즈: UPLAPO100XOHR (100X 오일, NA 1.50). 샘플 제공: 호시다 테츠시 박사 및 미야와키 아츠시 교수, RIKEN 뇌과학 센터(CBS).
SilVIR-RAY™의 작동 원리
1. 빛과 세부 정보를 동시에 포착
실리콘 광전증배관(SiPM) 어레이는 전체 에어리 단위 개구부를 통해 빛을 수집하면서 공간적 세부 정보를 포착합니다.
2. 실시간 재조립
당사의 특허받은 지연선 픽셀 재할당 기술은 신호를 수집하는 즉시 전자적으로 재정렬하여, 데이터 부하를 줄이면서 빠르고 동시적인 다색 초고해상도 촬영을 가능하게 합니다.
3. 가장 미세한 디테일까지 드러냅니다
TruSight 처리 기술은 XY 방향 80 nm, Z 방향 200 nm 수준의 미세한 디테일까지 선명하게 드러내며, SilVIR-RAY 검출기의 넓은 동적 범위는 밝은 신호부터 희미한 신호에 이르기까지 모든 정보를 보존합니다.
정량 분석 및 속도

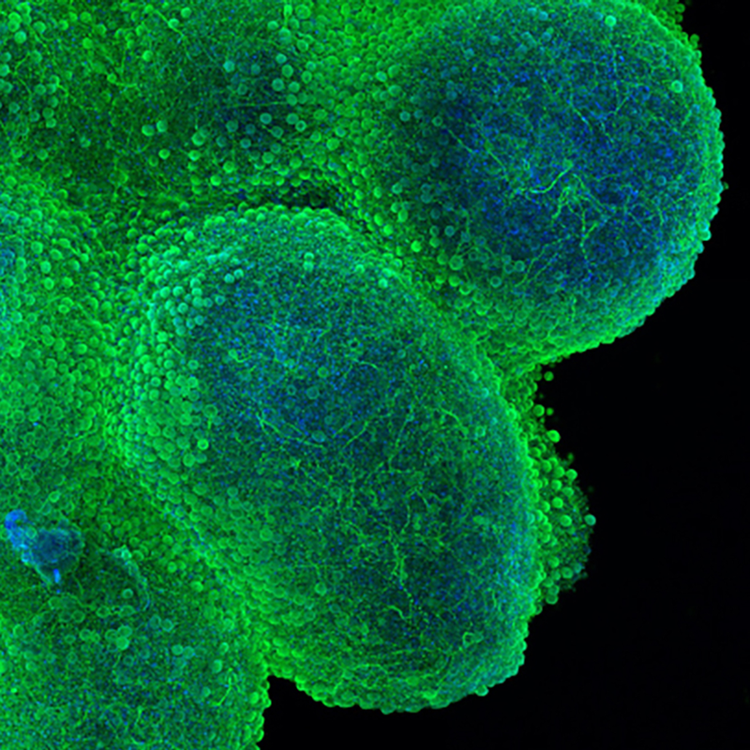

KOLF2.1J 세포주를 사용한 DIV 45의 피질 오르가노이드에서 MAP2(녹색) 및 Hoechst(파란색). 샘플 제공: UBC Nygaard 연구실의 Declan J. Brennan.
신뢰할 수 있는 정량 데이터
진정한 광자 분해능을 통해 실험, 사용자, 측정 시점에 관계없이 일관된 정량적 광자 수를 제공합니다. FV5000에 통합된 레이저 출력 모니터는 세션마다 동일한 조명 조건을 유지합니다. 심사위원이 차이가 생물학적 원인인지 실험적 원인인지 묻는다면, 귀하의 정량적 광자 수 데이터가 그 해답을 제시합니다.
절대 광자 정량화, 매번 동일한 조건.
“검출기의 넓은 동적 범위 덕분에, 이전에는 과다 노출이나 노출 부족을 감수하지 않고서는 달성할 수 없었던 다양한 표지 물질을 이미징할 수 있게 되었습니다.”
조나단 에프(Jonathan Epp) 박사
캘거리 대학교 세포생물학 및 해부학과
SilVIR™ 차세대 검출기 기술
Evident의 특허받은 실리콘 광전증배관(PMT) 설계를 기반으로 한 SilVIR 기술은 탁월한 감도와 업계 최광역의 동적 범위를 통해 모든 광자를 포착합니다. 저잡음 전자 회로와 내장형 레이저 출력 모니터는 조명 안정성을 유지하며, 미약한 신호부터 심부 조직 이미징에 이르기까지 재현 가능한 정량적 결과를 보장합니다.

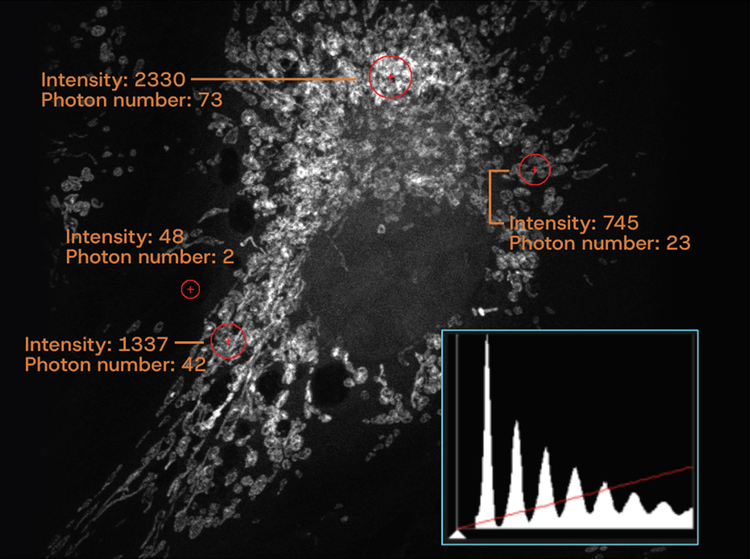

모든 신호 수준에서 탁월한 이미징을 기대하십시오. 품질 저하 없이 동일한 시료에서 높은 신호와 극저신호를 선명하게 포착합니다. 히스토그램은 정량 가능한 강도와 최소한의 배경 노이즈를 갖춘 개별 광자 수를 보여줍니다.

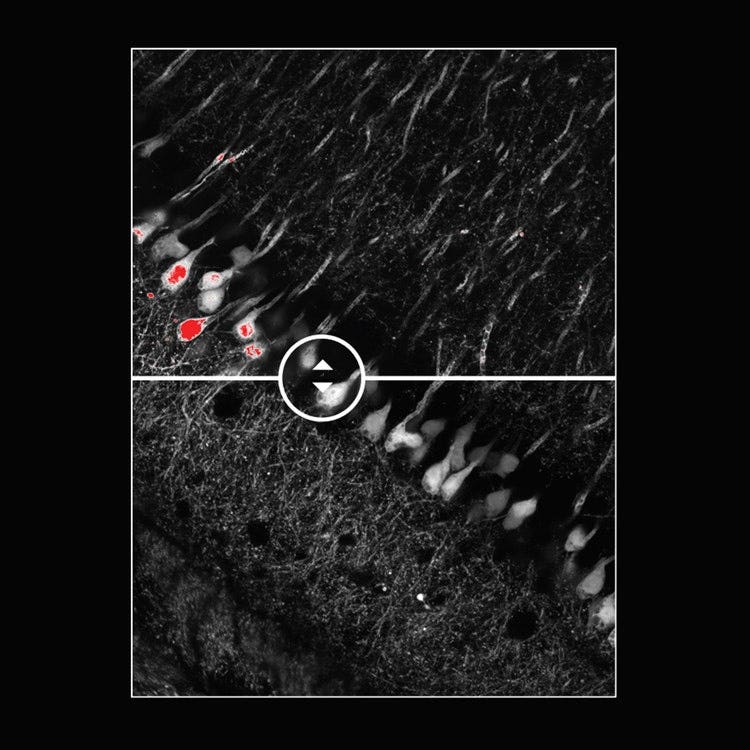

위: GaAsP-PMT 검출기(빨간색)에서 나타나는 이미지 포화 현상. 아래: SilVIR 검출기로 촬영한 동일한 이미지(포화 현상 없음).
포화 이미지는 이제 과거의 일로
광범위한 동적 범위를 갖춘 SilVIR 검출기는 신호 클리핑을 방지하고 설정 조정 시간을 최소화합니다. 각 캡처는 디컨볼루션, 스티칭 또는 스펙트럼 분리 처리에 바로 사용할 수 있는 유효하고 포화되지 않은 데이터를 제공합니다.
단일 광자 이벤트부터 강렬한 형광에 이르기까지, SilVIR는 단 한 번의 획득으로 전체 신호 스펙트럼을 기록합니다. 높은 동적 범위는 희미한 세부 정보를 보존하는 동시에 밝은 영역의 포화를 방지하여 재획득의 필요성을 줄이고 일관된 정량적 이미지 분석을 보장합니다.
노이즈 저하 없이 구현된 고속 촬영

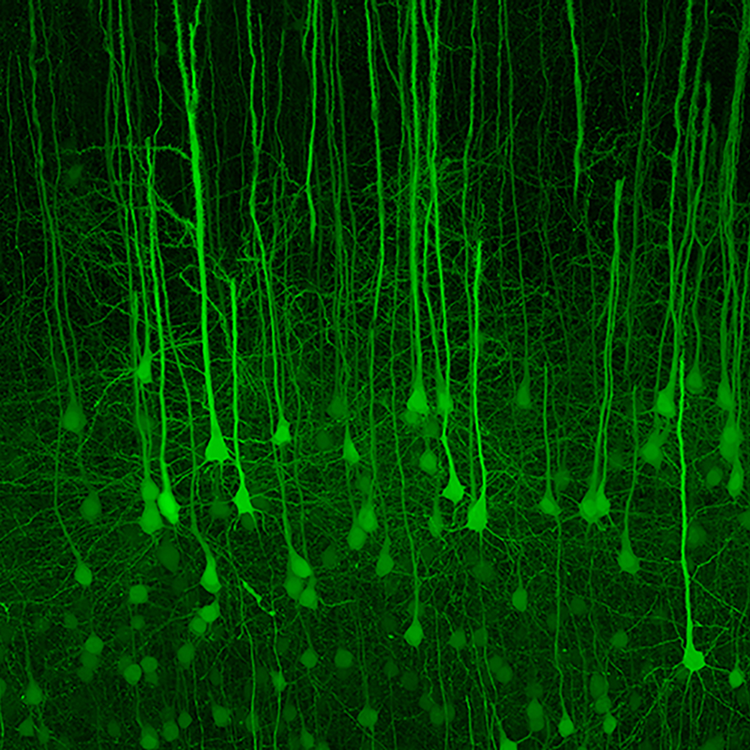

SeeDB2를 사용하여 투명화한 스티칭된 생쥐 뇌 단면. Thy1-YFP-H 형질전환 생쥐의 대뇌 피질 5층 피라미드 신경세포에서 발현된 EYFP를 LUPLAPO25XO 대물렌즈와 공명 스캐너를 사용하여 촬영했습니다. 샘플 제공: 규슈대학교 의학대학원 후지모토 사토시 박사 및 이마이 타케시 박사.

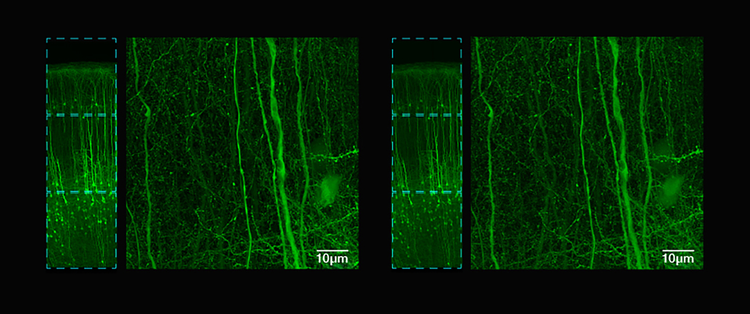

갈보 방식에 비해 최대 9배 더 빠르게, 동일한 놀라운 선명도로 이미지를 획득합니다. 왼쪽: 2K 갈보 Z-스택(누적 없이 갈보 스캔) 시 43.5분 소요. 오른쪽: 2K 공명 Z-스택(4배 누적 공명 스캔) 시 4.6분 소요. SeeDB2로 투명화된 생쥐 뇌. Thy1-YFP-H에서 대뇌 피질 5층 피라미드 신경세포에서 EYFP가 발현됩니다. 시료 제공: 규슈대학교 의학대학원 후지모토 사토시 박사 및 이마이 타케시 박사.
타의 추종을 불허하는 동적 범위와 손쉬운 나이퀴스트(Nyquist) 처리, 전체적인 모습과 미세한 디테일이 결합되었습니다. 갈보 8192 × 8192, 0.9배 확대, 0.8 a.u., LUPLAPO25XO 대물렌즈, Ypet: 514 / 530-570, Z: 60-150 µm, Z 단계: 0.82 µm, MIP. SeeDB2로 투명화한 생쥐 뇌 슬라이스. YPet은 2/3층 피라미드 신경세포에서 발현된다(자궁 내 전기천공법). 시료 제공: 규슈대학교 의학대학원 후지모토 사토시 박사 및 이마이 타케시 박사.
빠른 반응 포착
SilVIR 검출기의 높은 신호대잡음비(SNR) 덕분에, 고품질의 결과를 얻기 위해 필요한 이미지 평균화 또는 누적 처리는 최소한으로 충분합니다.

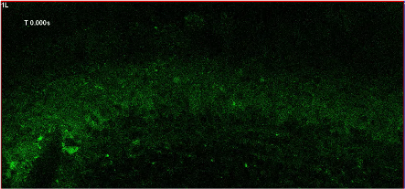

SeeDB-Live로 투명화 처리된 GCaMP6f를 발현하는 급성 후각구 슬라이지의 생체 영상. 표면으로부터 70 µm 깊이에서 LUPLAPO25XS 대물렌즈를 사용하여 획득한 이미지. 표본 제공: 규슈대학 의학대학원 이나가키 시게노리 박사, 이마이 타케시 박사.
https://adobeassets.evidentscientific.com/content/dam/mis/fv5000/videos/product-page/70um-depth.mp4
SeeDB-Live로 투명화 처리된 GCaMP6f를 발현하는 급성 후각구 슬라이스의 생체 영상. 표면으로부터 120 µm 깊이에서 LUPLAPO25XS 대물렌즈를 사용하여 촬영한 이미지. 시료 제공: 규슈대학교 의학대학원 이나가키 시게노리 박사, 이마이 타케시 박사.
https://adobeassets.evidentscientific.com/content/dam/mis/fv5000/videos/product-page/120um-depth.mp4
SeeDB-Live를 사용하여 투명화한 GCaMP6f를 발현하는 급성 후각구 슬라이스의 생체 영상. 표면으로부터 200 µm 깊이에서 LUPLAPO25XS 대물렌즈로 촬영한 이미지. 표본 제공: 규슈대학교 의학대학원 이나가키 시게노리 박사, 이마이 타케시 박사.
https://adobeassets.evidentscientific.com/content/dam/mis/fv5000/videos/product-page/200um-depth.mp4
움직이는 생물학, 세포에서 배아까지
움직이는 생물학적 현상을 세밀하게 관찰하세요. FRAP에서 절제술에 이르기까지, SilVIR의 정량적 검출 및 고속 스캐닝 기능을 통해 최소한의 평균화 처리만으로 미약한 신호를 포착하여 실시간 프레임 속도에서 높은 신호대잡음비(SNR)를 제공합니다.
생체 시료에서 정밀한 자극을 통해 반복적이고 표적화된 교란을 유발할 수 있으므로, 시간 경과에 따른 복구, 이동 및 신호 전달 과정을 추적할 수 있습니다. 넓은 선형 동적 범위는 포화 현상을 방지하여, 타임랩스 데이터를 분석에 바로 활용할 수 있도록 합니다.

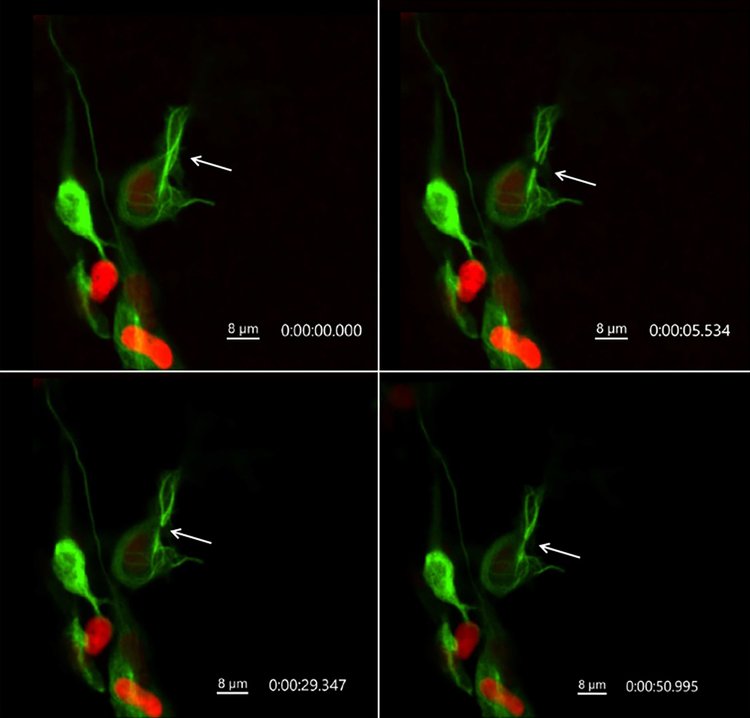

살아있는 제브라피시 배아에서 미세소관(녹색)을 국소적으로 다광자 절제한 후 나타나는 복구 반응을 보여주는 타임랩스 영상. 표본 제공: 케임브리지 대학교 생리학·발달·신경과학과의 소라야 빌라세카(Soraya Villaseca) 박사.
“이미징 품질은, 전에는 이런 것을 본 적이 없습니다.”
소라야 빌라세카 박사
케임브리지 대학교 생리학·발달·신경과학부
타의 추종을 불허하는 간편함

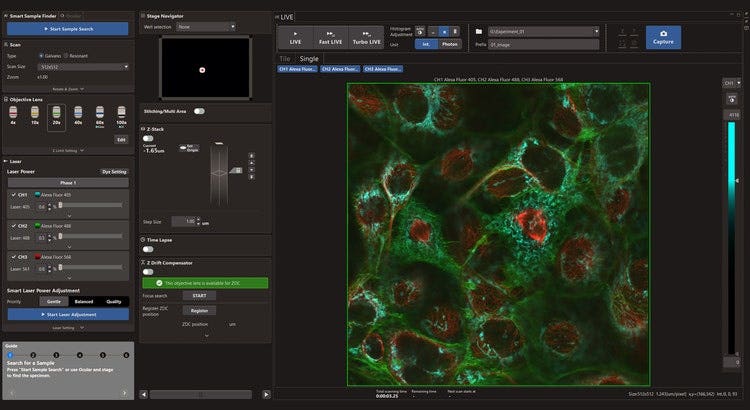

FLUOVIEW Smart™ 소프트웨어로 구현된 종단간 간편성
과학의 과제를 해결하는 실제 연구자들로부터 영감을 받은 FV5000은 공초점 이미징을 혁신하여 더 스마트하고 빠르게 만들고 있습니다.
- 스마트 샘플 검색(Smart Sample Search) 기능은 XY 및 Z 축에서 시료를 신속하게 찾아냅니다.
- 스마트 자동 레이저 출력 조절 기능은 AI를 사용하여 모든 출력 설정에서 신호 대 잡음비를 최적화합니다.
- 직관적인 인터페이스로 단 몇 번의 클릭만으로 복잡한 다차원 이미지를 캡처합니다

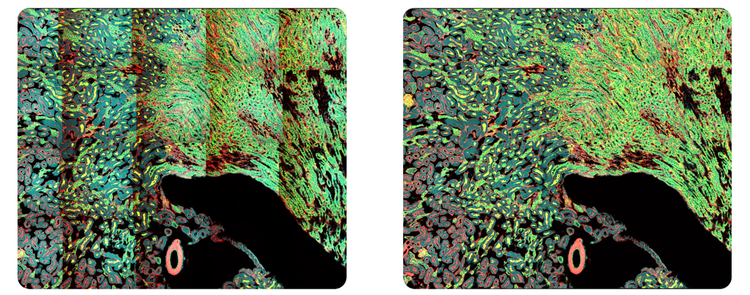

- 지능형 음영 보정 기능이 매끄럽고 고품질의 스티치 이미지를 자동으로 생성합니다
참고: FLUOVIEW Smart는 FV5000 역상 구성에서만 사용할 수 있습니다. FLUOVIEW Smart는 갠트리, 직립형 또는 MPE 구성과는 호환되지 않습니다.
Evident가 FLUOVIEW Smart의 직관적인 AI 강화 워크플로우를 통해 공초점 현미경 분야에 어떻게 혁신을 일으키고 있는지 자세히 알아보세요.
실전에서 드러나는 스마트한 단순성
자동화된 코러 조정

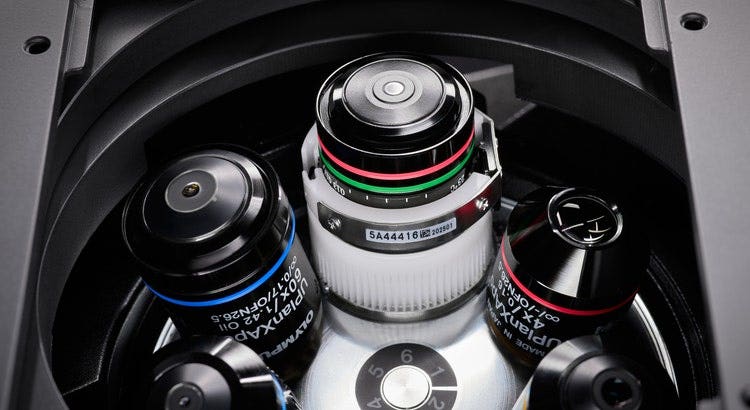

FV5000에 통합된 TruResolution™ 기술은 현미경 검사에서 가장 번거로운 정렬 작업 중 하나인 대물렌즈 칼라 조정을 간소화합니다. 단 한 번의 클릭으로 시스템이 시료에 대한 최적의 칼라 위치를 자동으로 찾아내어 수동으로 시행착오를 거칠 필요가 없습니다.
두꺼운 시편의 경우, TruResolution은 XYZ 스캔 중에 콜라를 동적으로 미세 조정하여 전체 부피에 걸쳐 일관된 이미지 선명도를 유지합니다. 다양한 표준 대물렌즈와 호환되며, 다양한 시편과 이미징 조건에서 균일한 선명도를 제공합니다.
TruResolution 기술은 보정 칼라 조정을 자동화합니다. 이 기술은 광범위한 대물렌즈 호환성을 바탕으로, 커버글라스 및 깊이 방향의 시료 이질성으로 인한 구면 수차를 최소화하기 위해 대물렌즈 설정을 미세 조정합니다.

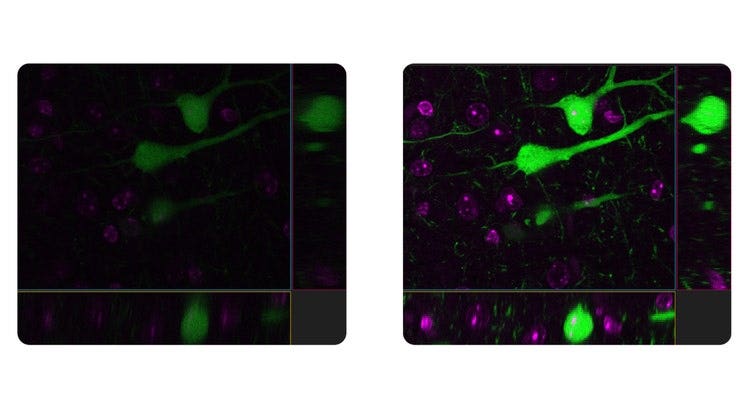

왼쪽: 자동 보정 칼라 미적용. 오른쪽: 자동 보정 칼라 적용. 자동화된 보정 칼라 조정을 통해 더 선명하고 디테일이 풍부한 이미지를 얻을 수 있습니다.
딥 러닝 기반의 이미지 분할
기존 임계값의 한계를 뛰어넘다
기존의 강도 기반 임계값 설정은 속도가 느리고 일관성이 떨어지며, 시료 조건에 매우 민감할 수 있습니다.
TruAI 이미지 분할은 딥 러닝을 활용하여 기존 방법으로는 포착하지 못하는 미묘한 패턴과 희미한 신호를 인식함으로써, 표지 강도가 낮은 구조물과 복잡한 조직을 정확하고 재현성 있게 분할할 수 있게 해줍니다.
세포를 명확하게 구별하고 신속하게 해답을 찾으십시오.

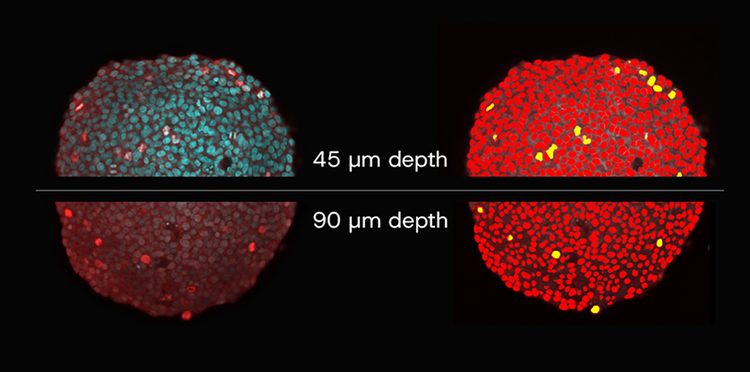

TruAI를 활용한 스페로이드 이미징 및 분석. 왼쪽: TruAI 미적용. 오른쪽: TruAI 적용. TruAI는 산란으로 인해 핵의 DAPI 신호가 약해지는 높은 침투 깊이에서도 세포를 분할하고 분류합니다(오른쪽 이미지).
신뢰성과 유연성
장기적인 정밀성을 위해 설계되고, 내구성을 고려하여 제작됨
FV5000은 장기적인 정밀도와 적응성을 위해 설계되어, 과학 연구에 필요한 신뢰성과 유연성을 제공합니다. 현재의 요구 사항에 맞춰 시스템을 구성하고, 연구가 발전함에 따라 손쉽게 확장할 수 있습니다.
워크플로우가 발전함에 따라 검출기, 카메라 또는 레이저를 추가하거나, MPE 모듈을 통해 다광자 이미징으로 업그레이드하여 단일 및 다광자 획득은 물론 2차 및 3차 고조파 발생도 가능하게 하십시오. 스마트 하드웨어와 소프트웨어가 이미징 성능을 지속적으로 모니터링하고 최적화하여 일관되고 재현 가능한 결과를 보장합니다. 또한 Evident의 글로벌 서비스 및 지원 네트워크를 통해 모든 시스템은 지속적인 신뢰와 가동 시간을 제공하도록 제작되었습니다.
재현성을 위해 설계됨

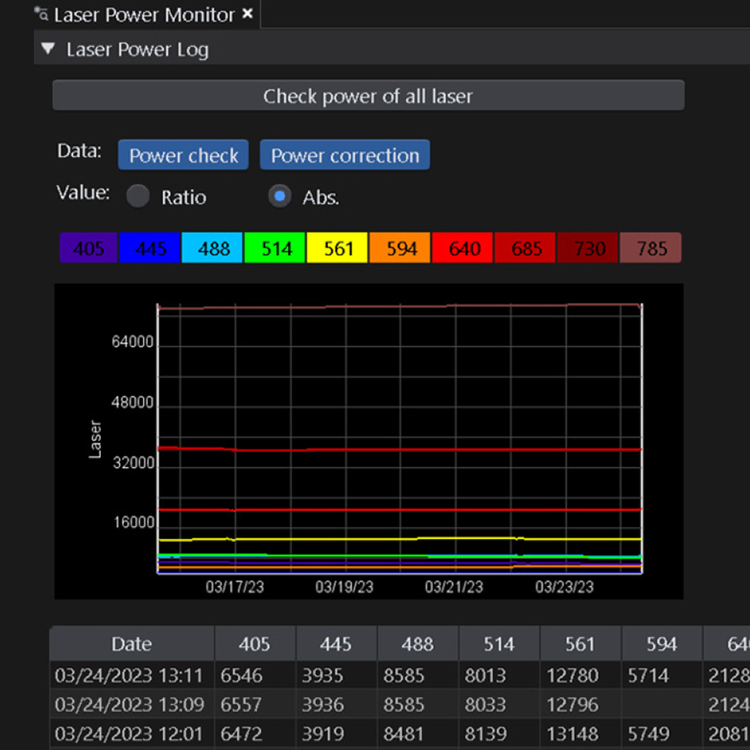

FV5000은 능동적인 시스템 모니터링을 통해 측정 정밀도를 유지합니다. 레이저 출력 모니터(LPM)는 세션 전반에 걸쳐 일관된 레이저 출력을 보장하여, 서로 다른 사용자가 며칠 또는 몇 주 간격이 있더라도 동일한 조건에서 이미지를 획득할 수 있도록 합니다. 이러한 안정성은 정량적 및 종단적 연구에 필요한 재현성을 뒷받침합니다.
성능을 더욱 보장하기 위해, 현미경 성능 모니터(MPM)는 시스템 감도와 이미징 일관성을 자동으로 평가합니다. 이 기능은 편차를 조기에 감지하여 연구자들이 결과에 대한 확신을 유지할 수 있도록 돕고, 모든 데이터 세트가 실제 실험 조건을 정확히 반영하도록 보장합니다.
더 많은 색상과 더 풍부한 정보
FV5000의 향상된 멀티플렉싱 기능을 활용하여 더 많은 색상을 포착하고 각 이미지에서 더 많은 정보를 추출하십시오. 업데이트된 TruSpectral™ 기술은 고감도 SilVIR 검출기와 결합되어 최대 6개의 채널을 동시에 획득할 수 있게 하며, 더 광범위한 형광염료에 대응할 수 있도록 광대역 및 적색 편이 검출기 중에서 선택하여 구성할 수 있습니다.
이러한 구성은 유연한 실험 설계를 지원하여, 생세포 이미징 중 자가형광 및 광손상을 줄이는 데 도움이 됩니다. 모듈식 레이저 결합기를 통해 405~785 nm 파장 범위의 최대 10개 레이저 라인을 통합하여 병렬로 작동시킬 수 있습니다.

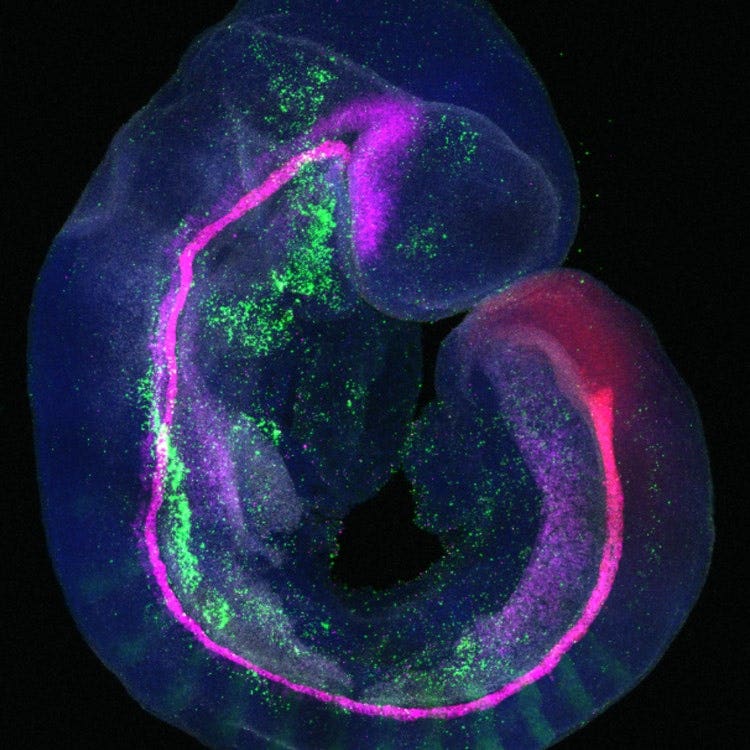

DAPI 및 Alexa Fluor 488, 568, 647, 750을 사용하여 촬영한 배아의 고해상도 5채널 공초점 이미지로, 여러 형광 스펙트럼에 걸친 상세한 구조를 보여줍니다.

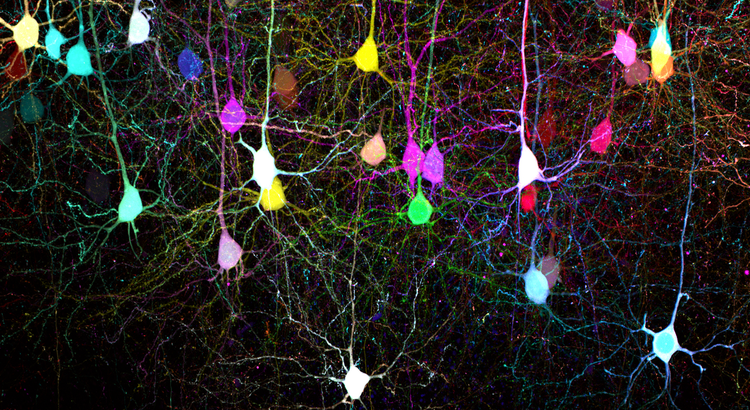

SeeDB2를 사용하여 투명화한 7색 Tetbow를 발현하는 생쥐 뇌 단면 (자궁 내 전기천공법). 표본 제공: 규슈대학 의학대학원 후지모토 사토시 박사 및 이마이 타케시 박사.
구성
오늘을 위해 제작되고, 미래를 위해 설계되었습니다
FV5000은 여러분의 과학 연구와 함께 성장할 수 있도록 제작되었습니다. 당사의 차세대 SilVIR-RAY 검출기는 모듈식 1~4채널 업그레이드 방식이며, 초고해상도가 필요하지 않을 때는 표준 공초점 검출기로도 사용할 수 있습니다. 초고해상도 연구를 뒷받침하는 SilVIR 검출기의 장점은 이 플랫폼에서 수행되는 모든 공초점 및 다광자 실험에도 동일하게 적용됩니다.
연구의 필요에 따라 확장하세요
워크플로우가 발전함에 따라 검출기, 카메라 또는 레이저를 추가하거나, MPE 모듈을 통해 다광자 이미징으로 업그레이드하여 단일 광자 및 다광자 획득은 물론 2차 및 3차 고조파 발생도 가능하게 하십시오.
FV5000 플랫폼은 고속 생세포 이미징을 위한 IX85 역상 시스템, 일반 이미징 또는 전기생리학을 위한 직립 프레임, 크고 불규칙한 표본을 위한 갠트리 설정에 이르기까지 연구 목적에 맞는 모든 구성 옵션을 지원합니다. 더 깊은 심도 이미징을 위해 MPE 구성은 대형 프레임 및 3D 오가노이드에 최적화된 설계를 포함하여 소동물 및 두꺼운 조직 연구를 가능하게 합니다. 공초점 및 다광자 모드를 단일 시스템에서 결합할 수 있어, 연구자들에게 하나의 플랫폼 내에서 타의 추종을 불허하는 다용도성을 제공합니다.
공초점

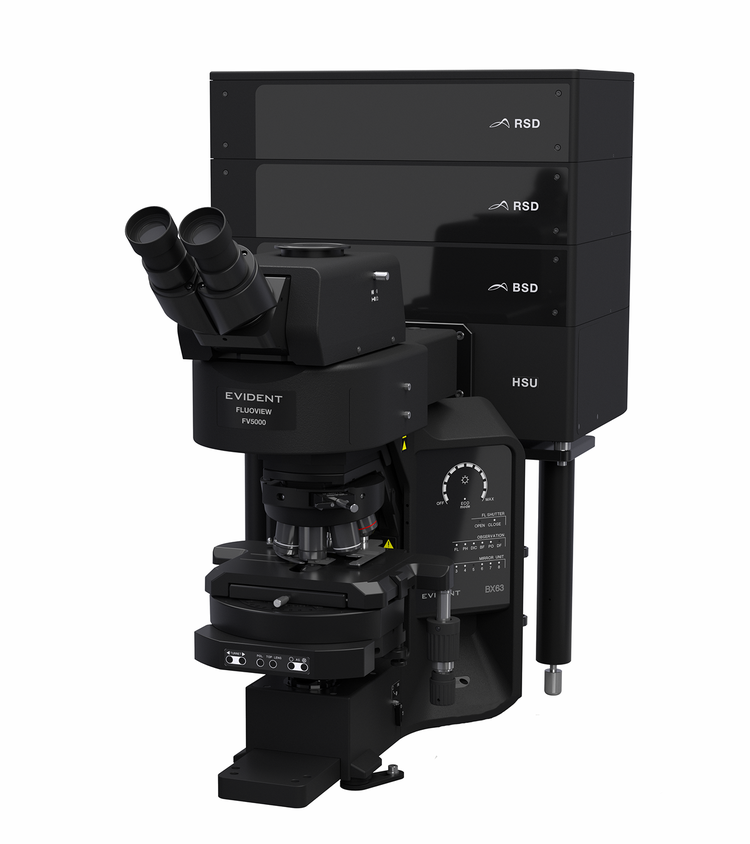

업라이트 시스템
유리 슬라이드 시료 이미징용

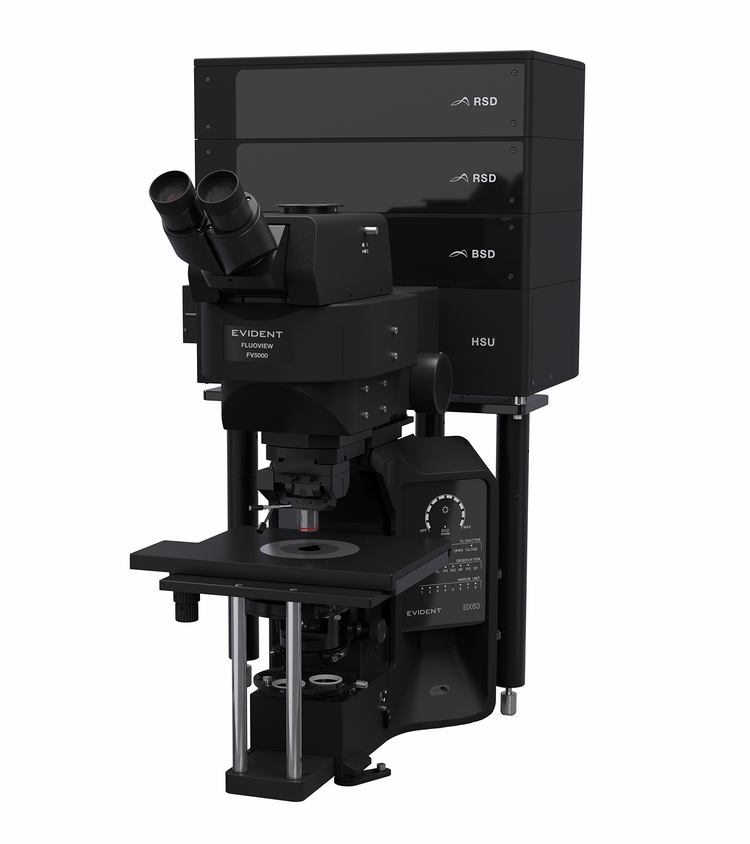

직립형 시스템 (전기생리학용)
전기생리학용

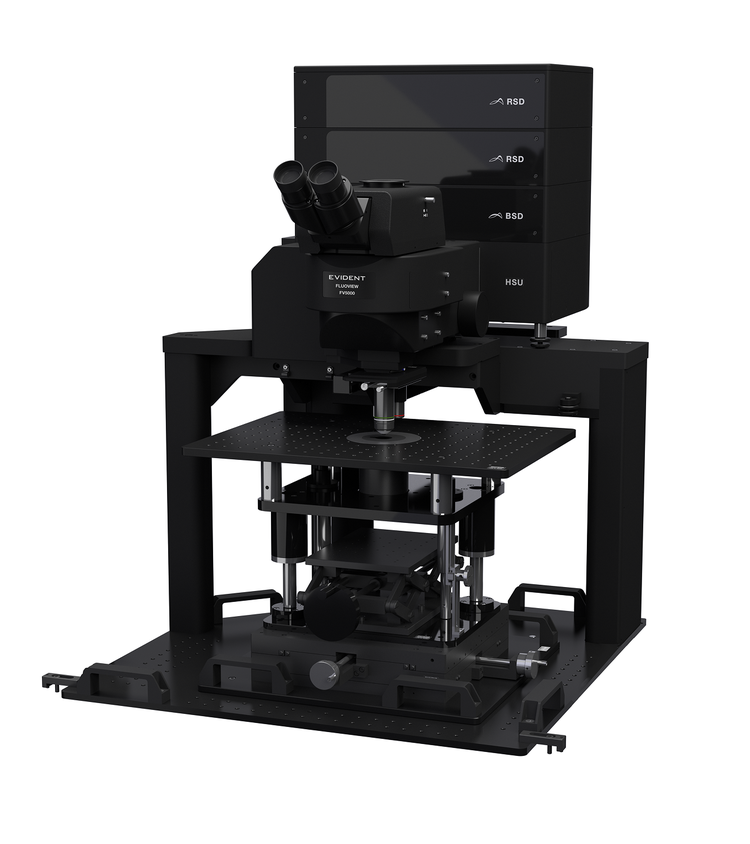

갠트리 시스템
최대한의 공간이 필요한 생체 내 관찰용

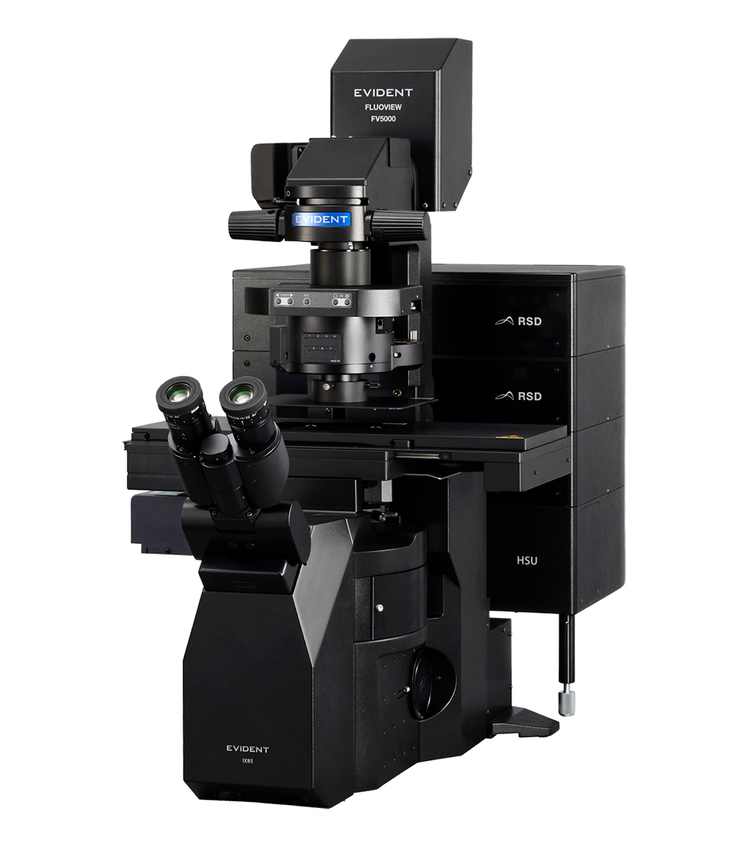

역방향 시스템
조직 배양, 3D 배양 및 세포 배양(스페로이드) 관찰용
다광자

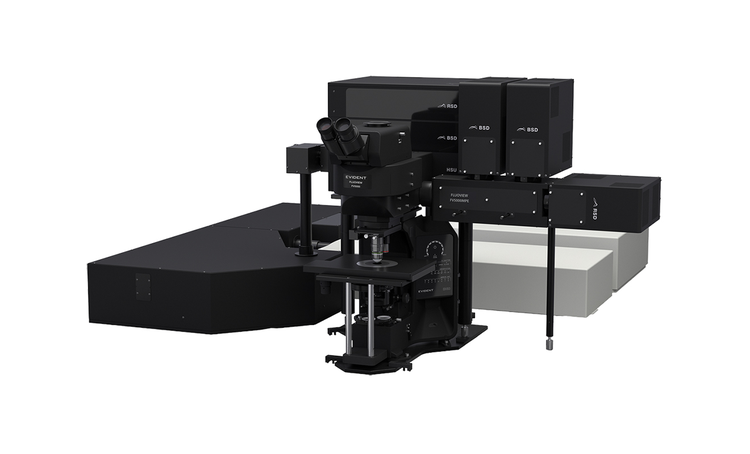

직립형 시스템
넓은 초점 이동 범위로 조직 절편부터 살아있는 생쥐 및 기타 소형 동물에 이르기까지 다양한 표본을 관찰할 수 있습니다.

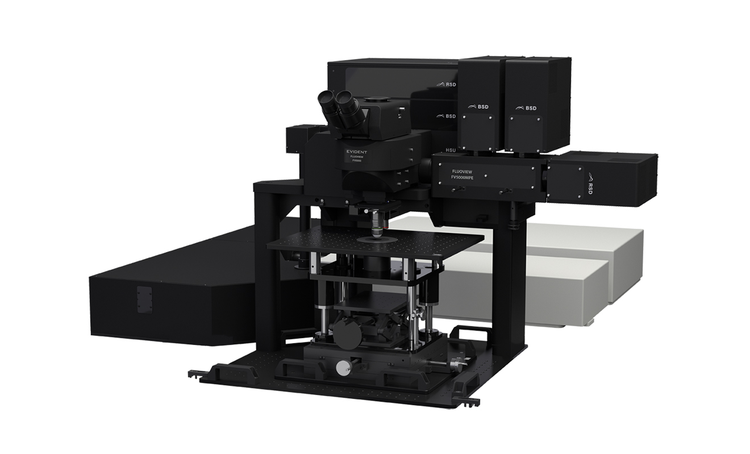

갠트리 시스템
프레임은 대물렌즈 아래에 넓은 작업 공간을 확보하여 실험 장비의 배치를 용이하게 합니다.

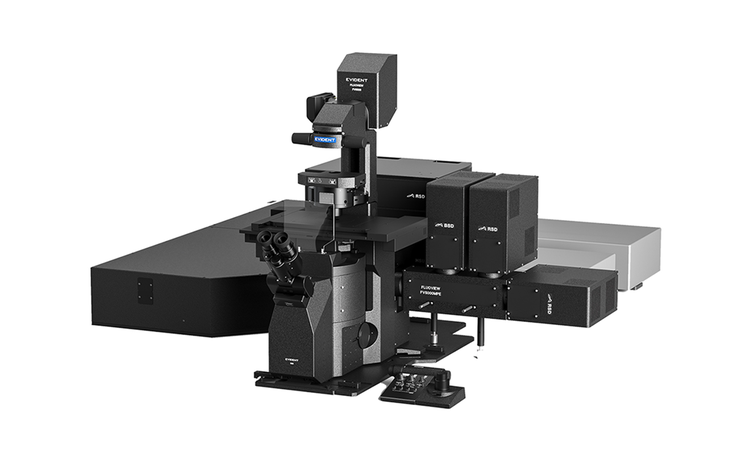

역상 시스템
이 프레임은 직립형 프레임으로는 촬영하기 어려운 3D 배양 및 다세포 클러스터의 관찰을 지원합니다.
다광자 응용을 위한 FV5000MPE에 대해 자세히알아보세요.
세계 최고 수준의 이미징 대물렌즈
수상 경력에 빛나는 X Line™ 대물렌즈 외에도, Evident는 모든 연구 요구 사항을 충족시켜 주며 공초점 시스템의 성능을 한층 더 끌어올릴 수 있는 광범위한 A Line™ 대물렌즈 제품군을 제공합니다.
‘대물렌즈 찾기(Objective Finder)’ 기능을 활용하여 귀하의 응용 분야에 가장 적합한 대물렌즈를 찾아보세요.

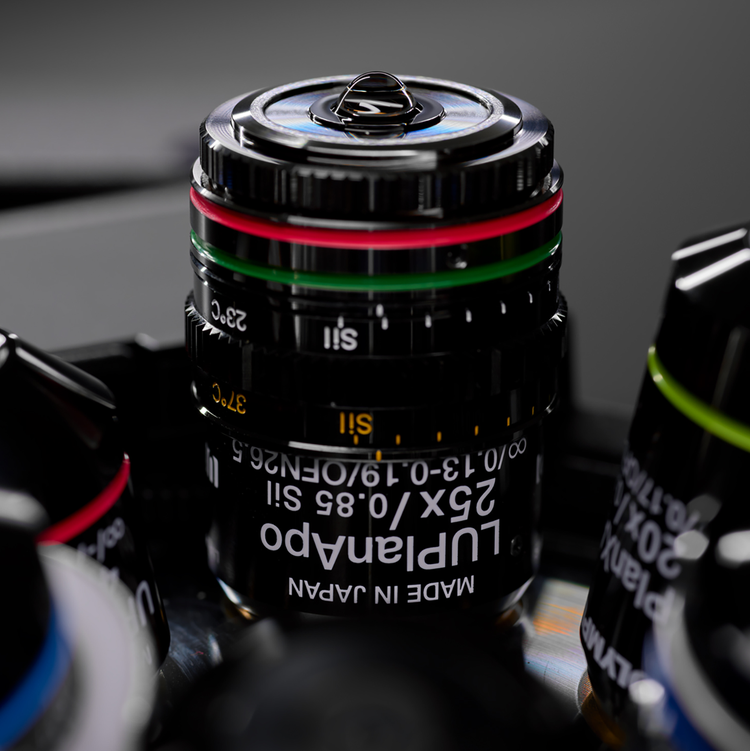

“젤용 대물렌즈는 제가 지금까지 사용해 본 것 중 가장 마음에 듭니다. 화질과 촬영 속도, 그리고 감도까지 모두 매우 인상적이었습니다.”
엠마 스테이버스(Emma Steijvers), 이학 석사(MSc), 철학 석사(MPhil)
케임브리지 대학교 생리학·발달·신경과학부 AROS 연구실

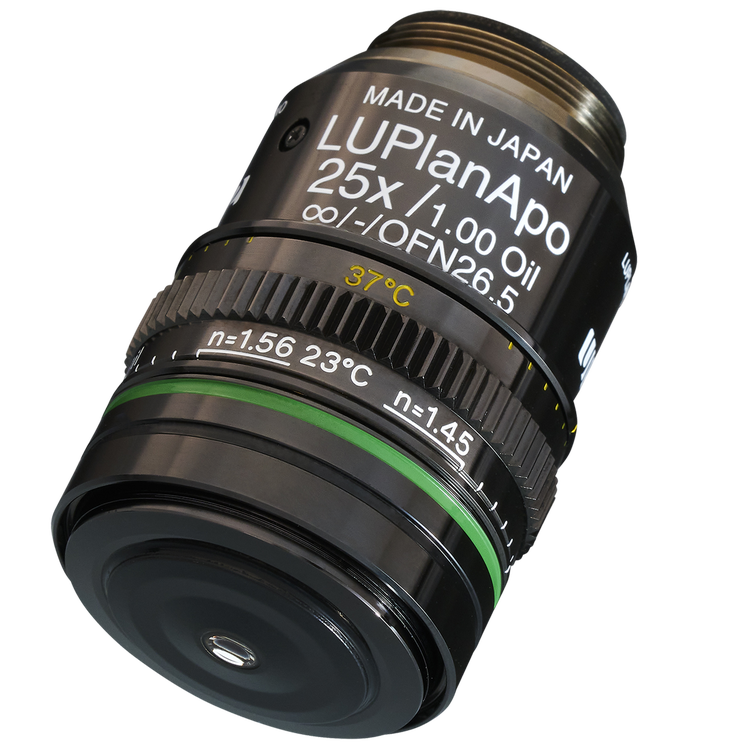

새로운 오일 침지 대물렌즈
당사의 새로운 장거리 WD 오일 침지 대물렌즈를 사용하면 투명화된 시료의 깊은 곳까지 세부 사항을 관찰할 수 있습니다.
- 25X / NA 1.0
- 작동 거리: 1 mm
- 침지 매체: 오일
- 고굴절률 시료 적용 범위: 1.45–1.56 (Rapiclear, BABB 등)
- APO 색수차 보정

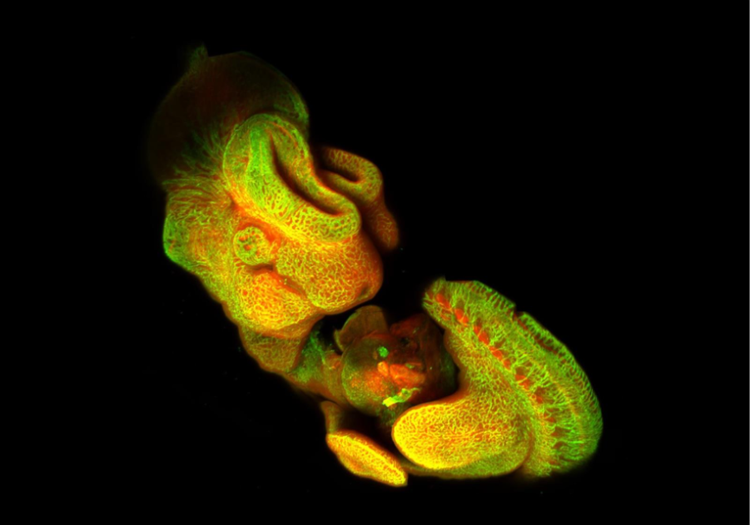

에틸 신나메이트로 투명화한 전체 생쥐 배아를 Alexa Fluor 405, 488 및 568로 표지했습니다. 25X 오일 침지 렌즈(작업 거리 1 mm)를 사용하여 공초점 모드(XY 방향 170 타일, 깊이 700 마이크론)로 촬영했습니다. 시료 제공: 케임브리지 대학교 생리학·발달·신경과학부 Hanna Group의 Emma Siragher 박사.
최첨단 이미징 연구의 미래를 선도합니다
FV5000은 정밀 공학과 지능형 자동화를 결합하여 핵심 연구 시설부터 개별 연구자에 이르기까지 모든 사용자에게 신뢰할 수 있고 재현성 높은 결과를 제공합니다.
- 핵심 시설: SilVIR 검출기, 자동 보정, 그리고 가동 중지 시간을 최소화하고 관리를 간소화하는 모듈식 미래 지향적 설계로 장기적인 안정성을 보장합니다.
- 연구 리더: 광자 수준의 검출과 발견을 가속화하는 자동화된 워크플로우를 통해, 학술지 게재 수준의 정량적 데이터를 제공합니다.
- 개별 사용자: 직관적인 조작, 신속한 설정, 통합된 성능 모니터링을 통해 첫날부터 자신 있게 이미징을 수행할 수 있습니다.
서비스
믿을 수 있는 지원 및 서비스
귀하의 투자와 연구의 무결성을 보호하는 데 있어, 귀하의 요구 사항이 최우선입니다. 당사는 귀하가 목표를 달성할 수 있도록 신속한 서비스와 기술 지원을 제공하겠다는 약속으로 제품을 뒷받침합니다.
유지보수(Maintenance), 보호(Protection), 성능 플러스(Performance Plus)의 세 가지 편리한 등급으로 제공되는 FV5000 서비스 플랜*에는 가동 중단 시간을 최소화하는 우선 지원, 장비를 최상의 상태로 유지하기 위한 정기 유지보수, 예상치 못한 비용을 방지하는 예측 가능한 수리 비용, 그리고 가장 필요한 순간에 제공되는 직접적이고 효율적인 솔루션이 포함됩니다.
*서비스 제공 내용은 지역에 따라 다를 수 있습니다.
FV5000 Service PlansFV5000 서비스 플랜
사양
FV5000 / FV5000MPE 통합 사양
| SPECIFICATIONS | FV5000 / FV5000MPE | FV5000-RS / FV5000MPE-RS | |
| 스캐너 | 갈바노미터 스캐너 | 64 × 64 - 8192 × 8192 픽셀, 0.2 µs/픽셀 – 1000 µs/픽셀 | |
| 공진 스캐너 | NA | 512 × 512 픽셀, 1024 × 1024 픽셀, 2048 × 2048 픽셀 | |
| 필드 번호 | 20 | ||
|
공초점용 스펙트럼 검출기 (SilVIR-B 및 SilVIR-R) |
검출기 | SilVIR 검출기 (냉각형 SiPM, 광대역형; SilVIR-B/ 적색편이형; SilVIR-R) | |
| 최대 채널 수 | 6개 채널1 | ||
| 스펙트럼 분석법 | VPH, 감지 가능 파장 범위: 400–900 nm | ||
|
공초점용 초해상도 검출기 (SilVIR-RAY) |
검출기 | SilVIR-RAY 검출기 (어레이 기반 냉각형 SiPM) | |
| 최대 채널 수 | 4채널1 | ||
| 공간 분해능 |
TruSight SR2알고리즘 적용 시 횡방향 120 nm, 축방향 300 nm TruSight 디콘볼루션 적용 시 횡방향 80 nm3, 축방향 200 nm4 |
||
| 공초점용 CW 레이저 | 가시광선(VIS) 레이저 | 405 nm, 445 nm, 488 nm, 514 nm, 561 nm, 594 nm, 640 nm | |
| NIR 레이저 | 685 nm, 730 nm, 785 nm | ||
| 레이저 출력 모니터 | 내장형 | ||
| 이미지 | 고동적 범위 광자 계수(1G cps), 16비트 | ||
| M PE 전용 사양 | |||
| FV5000MPE/FV5000MPE-RS | |||
|
비스캔형 검출기 (SilVIR-B 및 SilVIR-R) |
검출기 | SilVIR 검출기 (냉각형 SiPM, 광대역형; SilVIR-B/ 적색편이형; SilVIR-R) | |
| 최대 채널 수 | 6개 채널1 | ||
| IR 펄스 레이저 | 가변 주파수 레이저 Tunable laser |
단일 레이저 시스템, 이중 레이저 라인 시스템, 이중 레이저 시스템 여기 파장: 690–1300 nm 4축 자동 정렬, 자동 빔 확장기 |
|
| 단일 파장 파이버 피그테일 레이저 | 920 nm, 1064 nm | ||
1 조합에 제한이 적용될 수 있습니다. 자세한 내용은 현지 Evident 담당자에게 문의하십시오.
2 488 nm에서 23 nm 비드의 예상 FWHM을 기준으로 한 설계 값입니다.
3 488 nm에서 23 nm 비드의 측정된 횡방향 FWHM.
4 488 nm에서 100 nm 비드의 측정된 축 방향 FWHM.
리소스
응용 노트
사용 방법
백서
Insights
동영상

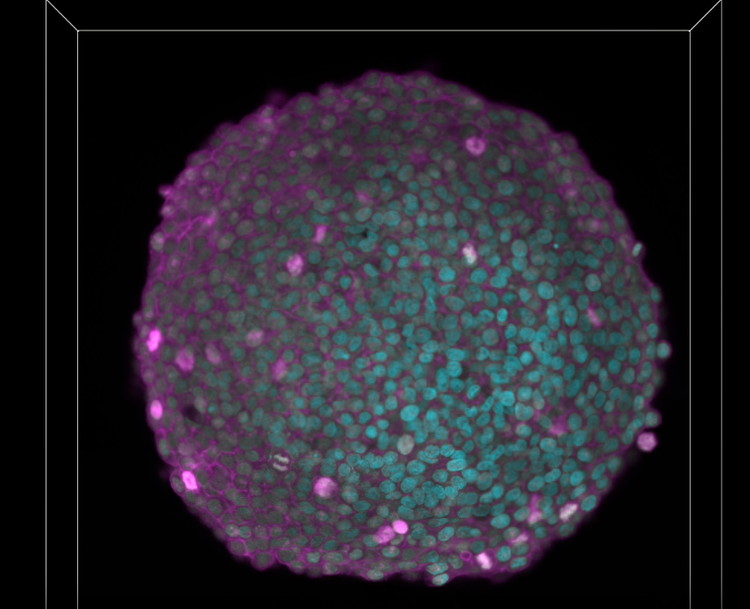

DAPI(청록색, 세포핵) 및 AlexaFluor790(마젠타색, Ki-67)으로 표지된 헬라 세포 구상체
