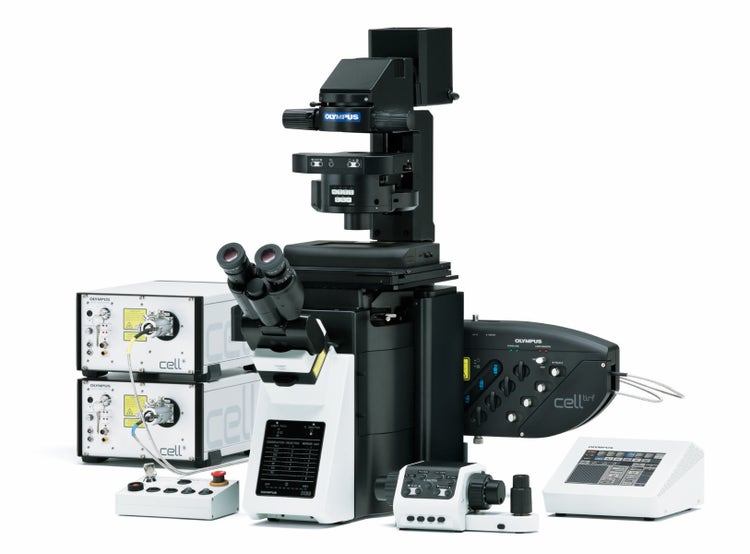

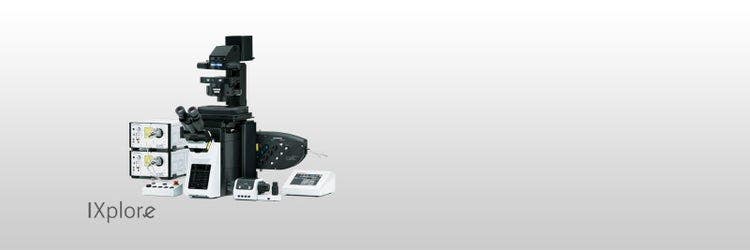

IXplore IX83 TIRF 도립 전동식 현미경 시스템
멤브레인 역학, 단일 분자 검출 및 공동지역화 실험을 위해 설계된 IXplore TIRF 현미경 시스템은 높은 안정성으로 최대 4색에 대한 동시 다색 TIRF 이미징을 제공합니다.
탁월한 다색 TIRF 이미징
멤브레인 역학, 단일 분자 검출 및 공동지역화 실험을 위해 설계된 IXplore TIRF 현미경 시스템은 높은 안정성으로 최대 4색에 대한 동시 다색 TIRF 이미징을 제공합니다.

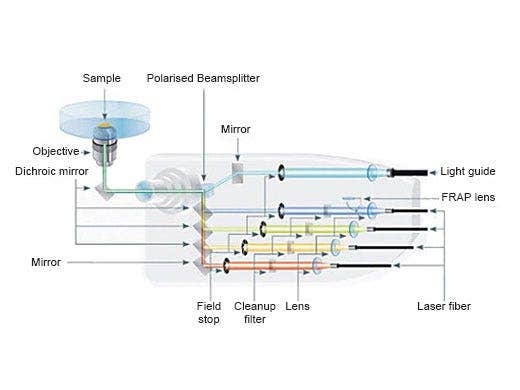

동시 다색 TIRF
Olympus cellTIRF 시스템은 최대 4개 파장에 대한 진정한 동시 획득 기능을 제공합니다.
- 각 레이저에 대한 전동식 각도 제어를 통해 동일한 감쇠(±1nm) 침투가 가능하므로 세포 표면과 단일 분자의 고대비 이미지를 얻고 배경 노이즈를 최소화할 수 있습니다.
- cellTIRF-4Line 시스템에는 첫 번째 레이저 라인을 위한 포인트 FRAP 광학 장치가 통합되어 있어 추가 비용 없이 FRAP 및 포토스위칭 실험이 가능합니다.
이미징 안정성

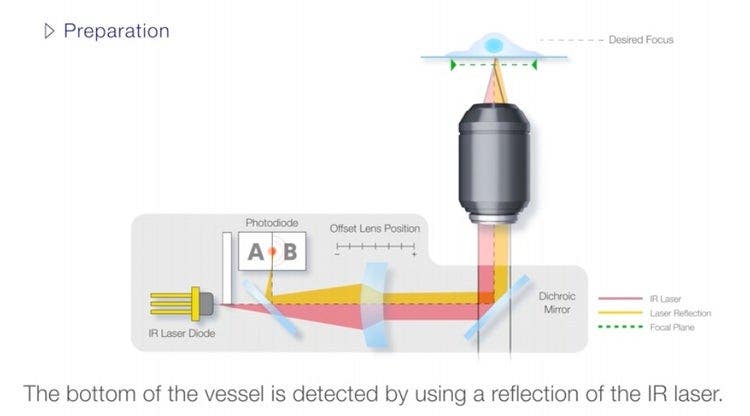

IXplore 시스템의 프레임 구조와 초점 드라이브 설계는 강성을 높여 진동과 온도가 미치는 영향을 줄입니다.이렇게 되면 원하는 Z축 위치를 유지하여 신뢰할 수 있는 타임랩스 이미징을 얻을 수 있습니다.IXplore TIRF 현미경 시스템을 TruFocus 시스템과 결합하면 정렬되고 초점이 맞는 고정밀 타임랩스 이미지를 캡처할 수 있습니다.

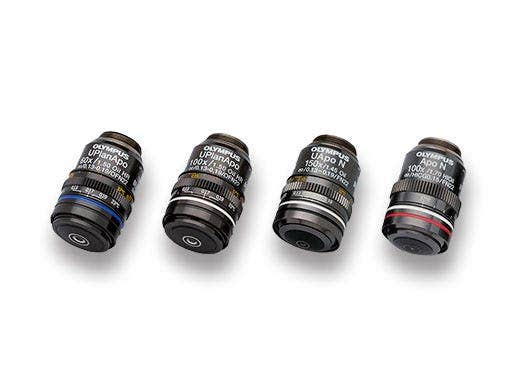

TIRF 대물렌즈
전반사형광(Total Internal Reflection Fluorescence, TIRF)은 커버 유리 두께 및 온도에 맞게 조정되는 보정 칼라와 높은 신호 대 잡음비를 갖춘 다양한 대물렌즈로 구현됩니다.개구수가 1.5인 보정된 Plan Apochromat 대물렌즈를 사용하면 넓은 관측 시야로 균일한 고품질 이미지를 얻을 수 있습니다.세계에서 가장 높은 개구수(1.7)*를 갖춘 Olympus의 놀라운 TIRF 대물렌즈를 활용하세요.
*2018년 11월 기준.Olympus 연구 결과.
고급 분석

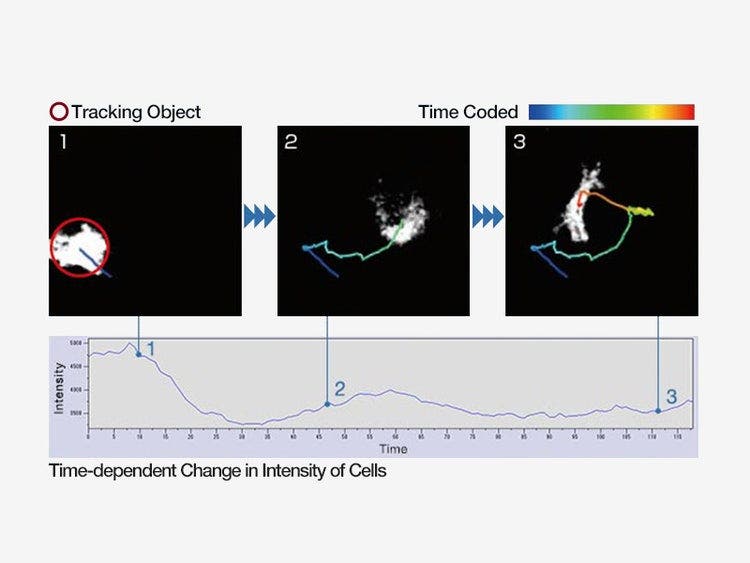

개체 추적, 계수 및 측정, 카이모그래프 및 실시간 2D 디콘볼루션 등의 고급 기능으로 개체 식별 기능이 향상되었습니다.
마이크로초 단위의 정확하고 빠른 장치

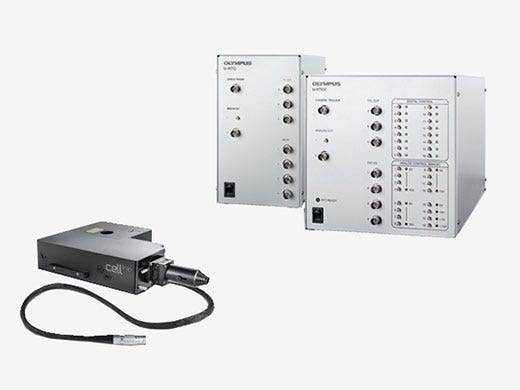

빠른 필터 휠, 셔터, LED 광원 제어 및 실시간 컨트롤러(U-RTC)가 광표백과 광독성을 줄이므로 더 건강한 세포와 더 효과적인 데이터를 얻을 수 있습니다.
참고 문헌
Y.Yang, et al.Spectraplakin induces positive feedback between fusogens and the actin cytoskeleton to promote cell-cell fusion.Developmental Cell(2017년 4월 10일).
A.R. van Vliet, et al.The ER stress sensor PERK coordinates ER-plasma membrane contact site formation through interaction with filamin-A and F-actin remodeling.Molecular Cell(2017년 2월 23일).
F.Hertel, et al.RefSOFI for mapping nanoscale organization of protein-protein interactions in living cells.Cell Reports(2015년 12월 31일).
C.Cauvin, et al.Rab35 GTPase triggers switch-like recruitment of the lowe syndrome lipid phosphatase OCRL on newborn endosomes.Current Biology(2015년 12월 24일).
W.-K.Ji, et al.Actin filaments target the oligomeric maturation of the dynamin GTPase Drp1 to mitochondrial fission sites. eLIFE(2015년 11월 26일).
A.Juanes-Garcia, et al.A regulatory motif in nonmuscle myosin II-B regulates its role in migratory front–back polarity.The Journal of Cell Biology(2015년 4월 13일).
D.Borrenberghs, et al.HIV virions as nanoscopic test tubes for probing oligomerization of the integrase enzyme.ACS Nano(2014년 3월 21일).
S.Yamaoka, et al.Identification and dynamics of arabidopsis adaptor protein-2 complex and its involvement in floral organ development.The Plant Cell(2013년 8월 23일)
다른 시스템
사양
| Microscope Frame | IX83P2ZF | ||
| Observation Method | Total Internal Reflection Fluorescence | ✓ | |
| 형광(Blue/Green Excitation) | ✓ | ||
| 형광(Ultraviolet Excitation) | ✓ | ||
| 미분간섭(Differential Interference Contrast) | ✓ | ||
| 위상차(Phase Contrast) | ✓ | ||
| 명시야(Brightfield) | ✓ | ||
| 리볼빙 노스피스 | 수동 | ✓ | |
| 초점 | 전동 | ✓ | |
| 초점 흐름 보정기 | ✓ | ||
| 경통 | Widefield (FN 22) | 꺽임형 이안경통(Tilting Binocular) | ✓ |
| 조명 | 투과 퀠러 조명 | LED 램프 | ✓ |
| 할로겐 램프 | ✓ | ||
| 형광 조명 | 수은 램프 | ✓ | |
| 라이트 가이드 조명 | ✓ | ||
| Fluorescence Mirror Turret | Motorized (8 position) | ✓ | |
| 재물대 | 전동 | Contact your local sales representative to hear about motorized stage options | |
| 집광기 | 자동 | 범용 집광기 | W.D. 27 mm, NA 0.55, motorized aperture and polarizer |
| 수동 | 범용 집광기 | NA 0.55/ W.D. 27 mm | |
| 매우 긴 작동거리의 집광기 | NA 0.3/ W.D. 73.3 mm | ||
| Confocal Scanner | - | ||
| Super Resolution Processing | - | ||
| Accessories | Remote correction collar controller (IX3-RCC) Real time controller (U-RTC/U-RTCE) TIRF illuminator Incubation housing |
||
| 규격 | 323 (W) x 475 (D) x 706 (H) mm (IX83 microscope frame) | ||
| 중량 | Approx. 47kg (IX83P2ZF) | ||
