IXplore™ IX85 SpinSR 초고해상도 현미경 시스템으로 놀라울 정도로 자세히 초미세 세포의 동적 변화를 포착할 수 있습니다. 타임랩스 실험 시 세포 생존력 연장을 위해 설계된 IX85 SpinSR은 빠른 이미지 획득, 고급 알고리즘, 최대 120nm의 XY 해상도를 모두 지원합니다.

놀라운 세부 관찰, 더 빠른 발견: IXplore™ IX85 SpinSR 현미경

IXplore IX85 SpinSR 초고해상도 현미경이 구현하는 놀라운 세부 묘사를 통해 매우 미세한 세포의 동적 변화를 포착할 수 있습니다.

최대 120nm 해상도의 고속 이미징을 통해 더 많은 발견 지원
장시간의 타임랩스 실험에서 세포 생존력 연장
Yokogawa 스피닝 디스크 기술 활용
IXplore IX85 플랫폼 및 Evident의 TruSight™ SR 초고해상도 알고리즘으로 향상된 시스템
초고해상도 이미징을 달성하는 TruSight™ SR 알고리즘에 대해 자세히 알아보기

브로셔 다운로드

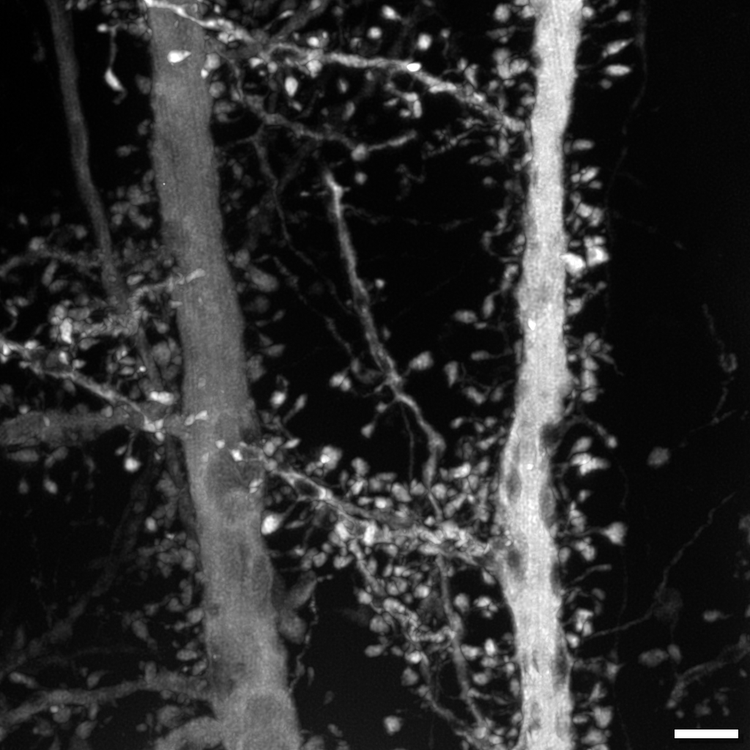

_{생쥐 뇌 절편의 30µm 최대 강도 투사, GFP.}

_{스케일 바 20μm. 샘플 제공: SunJin Lab Co., 대만.}

초고해상도로 빠르게 생세포 관찰

IXplore IX85 SpinSR은 빠른 이미지 획득을 지원하고 고급 알고리즘을 활용하여 훨씬 더 쉽게 초고해상도로 세부 정보를 포착하므로 새로운 통찰을 더 빨리 얻을 수 있습니다. 빠르고 손상이 적은 생세포 이미징을 통해 동적인 세포 내 프로세스를 관찰해 보세요.

컨포컬 이미지

초고해상도 이미징

_{회흐스트(파란색), β-튜불린–AF555(녹색), CPCA–HSP60–AF647(자홍색) 및 피브릴라린–AF568(회색)로 표지된 NIH3T3 세포 스케일 바: 5µm. 샘플 제공: EnCor Biotechnology Inc.}

고속 동기화 이미징

초고해상도 이미징을 위해 빠른 프레임률을 사용하는 lIXplore IX85 SpinSR은 나노 규모와 120nm의 XY 해상도로 동적 세포 이벤트를 빠르게 포착합니다. 전체 프레임에서 200fps의 최대 속도로 초미세 세포 변화를 동적으로 포착하세요.

실시간 컨트롤러가 시스템의 지휘자 역할을 수행하며 마이크로초 단위의 정확도로 이미징을 조율합니다. 이 컨트롤러는 매우 높은 속도에서도 이미징을 조율하므로 짧은 노출로 인한 샘플 손상의 위험이 줄어듭니다.

https://adobeassets.evidentscientific.com/content/dam/mis/ixplore-ix85-spin-sr/media/videos/SpinSR-U2OS-cell-live-image.mp4

_{U2OS 세포를 발현하는 LC3-EGFP에 대한 초고해상도 라이브 이미지}
_{UPLSAPO100XS 대물렌즈로 획득.}

생세포를 밝게 촬영하는 초고해상도 이미지

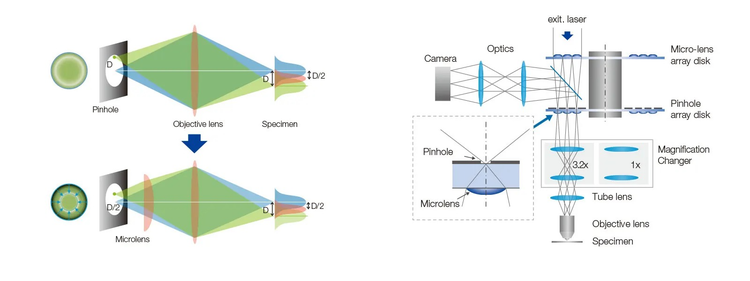

SoRa 디스크가 장착된 고감도 모델은 컨포컬 핀홀에 마이크로렌즈가 있는 스피닝 디스크 덕분에 더 밝은 초고해상도 이미지 획득을 실현합니다. 각 컨포컬 핀홀을 통해 낮은 레이저 출력으로 이미징을 수행하여 샘플의 광표백과 광독성을 줄이면서 밝은 초고해상도 이미지를 얻을 수 있습니다.

이미지 선명도는 샘플의 조명 상태와 방출된 빛을 얼마나 효율적으로 수집하는지에 따라 달라집니다. 표준 스피닝 디스크 컨포컬 시스템의 경우 빛의 일부가 핀홀을 통과하지만, 중심에서 벗어날 경우 분명하게 해상되지 않을 수 있습니다. SoRa 디스크는 마이크로렌즈를 사용하여 빛의 각 지점을 핀홀의 중앙을 향해 보내어 이 문제를 해결합니다. 따라서 더 선명하고 밝은 이미지를 얻을 수 있습니다. 이러한 방법을 통해 이론적으로 극소 크기의 핀홀을 통해 달성할 수 있는 거의 최고 수준으로 해상도를 향상할 수 있습니다.

_{참고 문헌: T. Azuma and T. Kei, "Super-Resolution Spinning-Disk Confocal Microscopy Using Optical Photon Reassignment, " Opt. Express 23, 15003-15011 (2015).}

클릭 한 번으로 이미지 해상도 향상

Evident의 TruSight SR 초고해상도 알고리즘은 클릭 한 번으로 120nm까지 이미지 해상도를 향상할 수 있습니다. 또한 신호 대 잡음비에 따라 이미지 처리 필터를 자동으로 최적화하여 어두운 형광 조건에서도 생세포 이미징에 적합한 처리 성능을 가능하게 합니다. 3D 알고리즘은 샘플 깊숙한 곳에서도 선명하고 정밀한 초고해상도 결과를 제공하여 오가노이드 연구를 지원합니다.

_{UPLSAPO100XS(NA 1.35) 대물렌즈에 의한 100nm 비드와 488nm 레이저 여기를 사용하여 측정한 점 확산 함수(PSF).}

정량적 초고해상도 데이터

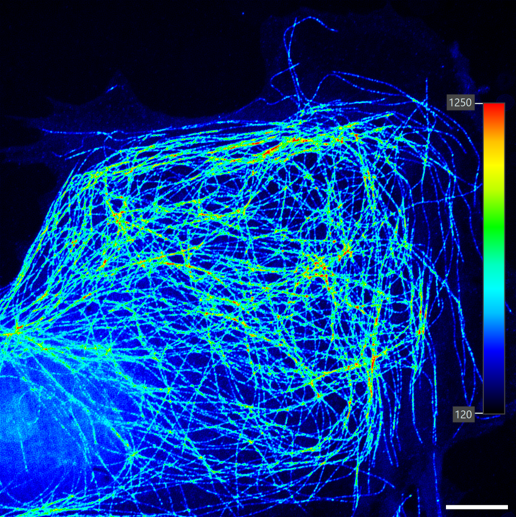

TruSight SR 알고리즘은 원본 이미지의 강도 수준을 보존하므로 초고해상도 이미지로 샘플의 밝기를 분석하고 비교할 수 있습니다. 이러한 안정적 결과는 정량적 분석을 수행하는 데 도움이 됩니다.

원본 이미지

TruSight SR을 사용한 경우

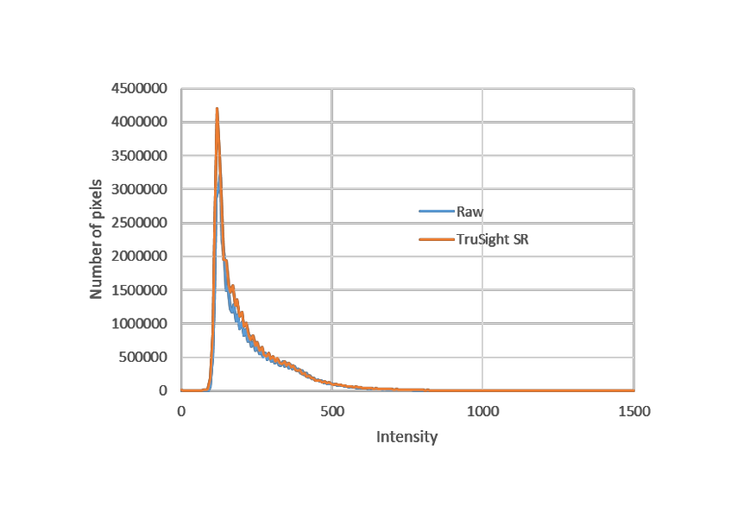

원본 이미지와 TruSight SR 이미지의 강도 히스토그램

더 많은 발견을 돕는 하나의 플랫폼

IXplore IX85 SpinSR은 증가하는 시설의 요구 사항을 충족하도록 확장할 수 있습니다. 이 초고해상도 시스템은 유연한 프레임 맞춤화 옵션을 사용하여 다양한 응용 분야에 맞게 조정할 수 있습니다.

405~640nm의 파장 범위를 지원하여 형광단을 위해 이상적인 파장을 사용할 수 있는 유연성을 구현합니다.
배양 시스템 및 환경 제어 요소와 호환되므로 안정적으로 장기적 실험을 수행할 수 있습니다.

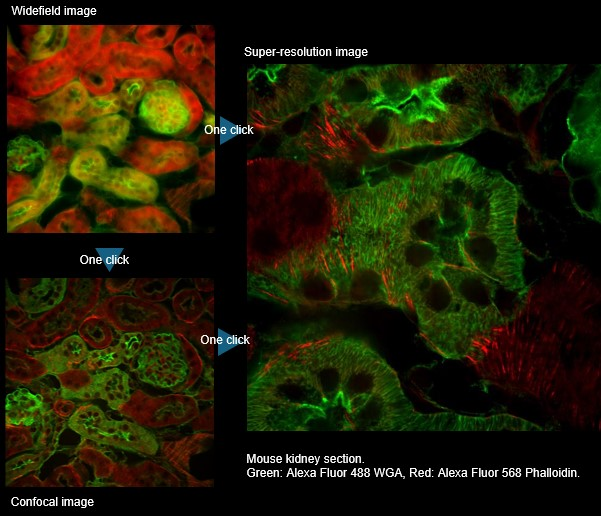

다기능 이미징 모드: 클릭 한 번으로 광시야, 컨포컬, 초고해상도 이미징 사이를 전환할 수 있습니다.

원활한 워크플로

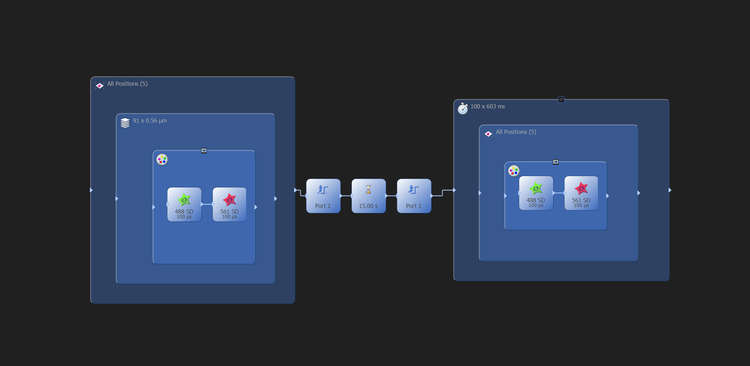

IXplore IX85 SpinSR 시스템은 빠른 실험실을 위한 쉬운 워크플로를 지원하여 효율성을 높입니다. Evident의 cellSens™ 소프트웨어는 실험 설정과 운영을 효율화하므로 고객은 결과 검토와 새로운 발견을 위한 더 많은 시간을 확보할 수 있습니다.

최적화된 성능, 신뢰할 수 있는 결과

안정적인 IXplore IX85 플랫폼에서 구축된 Yokogawa 스피닝 디스크 기술 기반 SpinSR은 초고해상도 고성능 이미징에 최적화되어 있습니다. 세계적으로 유명한 Evident의 광학 기술이 이러한 신뢰성을 더욱 강화하며, 실험실은 이 제품이 제공하는 강력한 도구를 통해 인쇄 가능한 이미지를 만들 수 있습니다.

샘플의 초점 유지

Evident의 TruFocus™ Z 드리프트 보정기로 잘 정렬되고 초점이 맞은 고정밀 다지점 타임랩스 이미지를 포착하세요. 장시간 이미징과 플레이트 스크리닝 시에도 안정적인 초점을 유지하므로 결과의 질을 자신할 수 있습니다.

https://adobeassets.evidentscientific.com/content/dam/mis/ixplore-ix85-spin-sr/media/videos/SpinSR-U2OS-cell-live-image-2.mp4

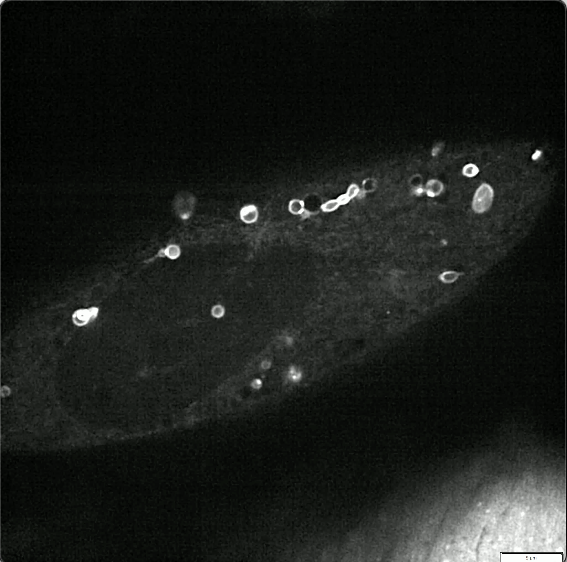

_{LC3-EGFP 발현 U2OS 세포.}

다양한 최적화된 대물렌즈

Evident의 광범위한 대물렌즈는 모든 연구 요구 사항을 충족하여 초고해상도 시스템의 한계를 넓힙니다.

간소화된 이멀젼 이미징

세계 최초의 실리콘 젤 패드 대물렌즈(LUPLAPO25XS)는 Evident의 실리콘 이멀젼 대물렌즈의 모든 품질과 장점을 구현하면서 동시에 건식 대물렌즈의 편의성과 사용성도 제공합니다.

브로셔 다운로드

왼쪽: 컨포컬 이미지

오른쪽: TruSight SR 이미지

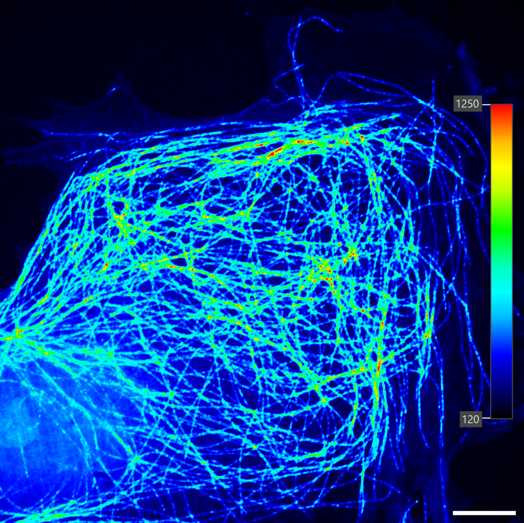

_{배양된 Cos-7 세포, Tubulin Alexa Fluor 488. LUPLAPO25XS 대물렌즈를 TruSight SR 초고해상도 알고리즘과 함께 사용하여 컨포컬 이미지에서 더 높은 해상도의 이미지로 손쉽게 전환하세요.}

일관적인 품질

X Line 시리즈 대물렌즈는 Evident의 혁신적 렌즈 기술로 여러 응용 분야에서 광학 성능을 개선합니다. X Line 대물렌즈는 개구수, 평탄도, 색수차를 동시에 향상하여 시야 전반에서 밝은 고품질 이미지를 제공합니다.

자세히 알아보기

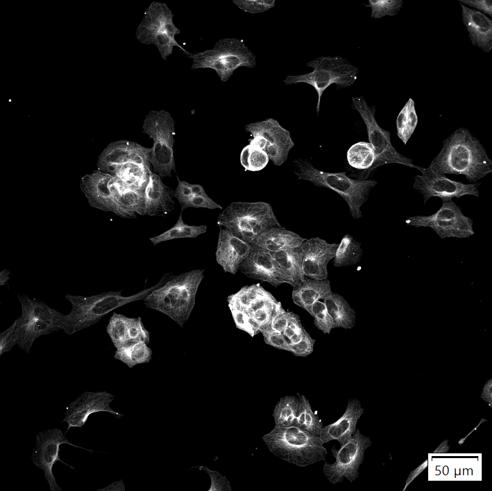

_{X Line UPLXAPO60XO 대물렌즈를 사용하여 획득한 이미지.}

고객의 실험실을 위한 맞춤화

Evident의 현미경 전문가가 고유한 요구 사항을 가진 고객의 실험실에 가장 적합한 IXplore IX85 SpinSR 시스템을 구축할 수 있도록 도와드립니다. 레이저부터 접안렌즈까지, 스피닝 디스크 컨포컬 초고해상도 현미경의 모든 측면을 맞춤 구성할 수 있습니다.

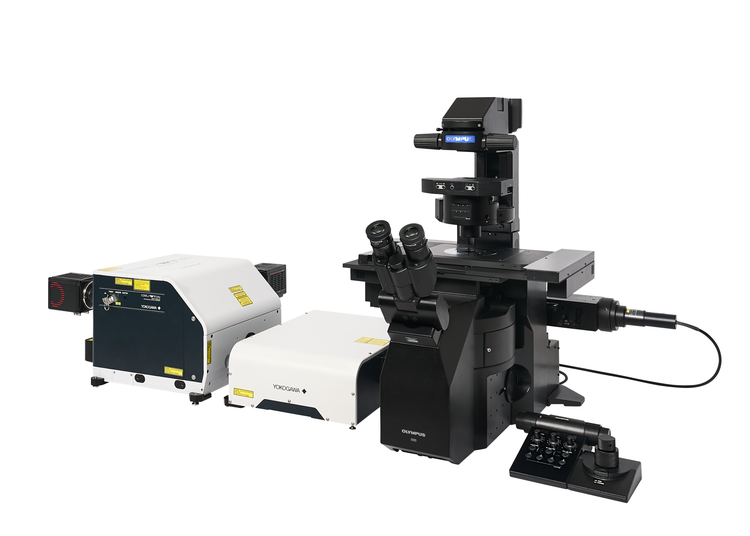

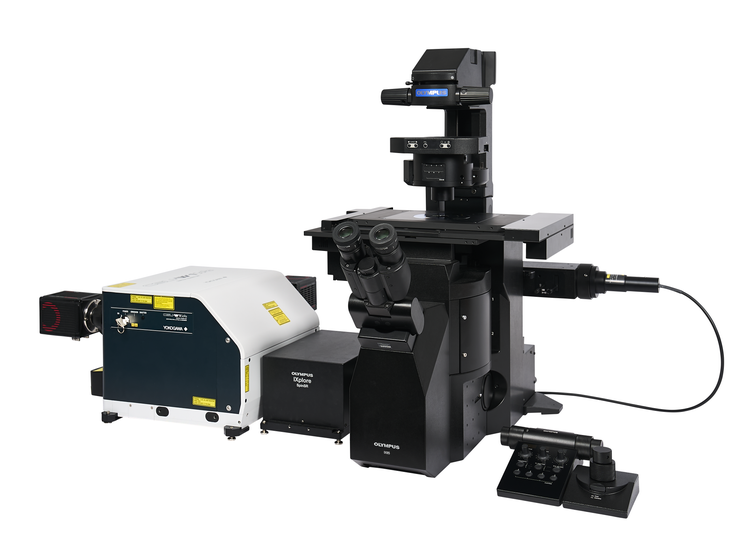

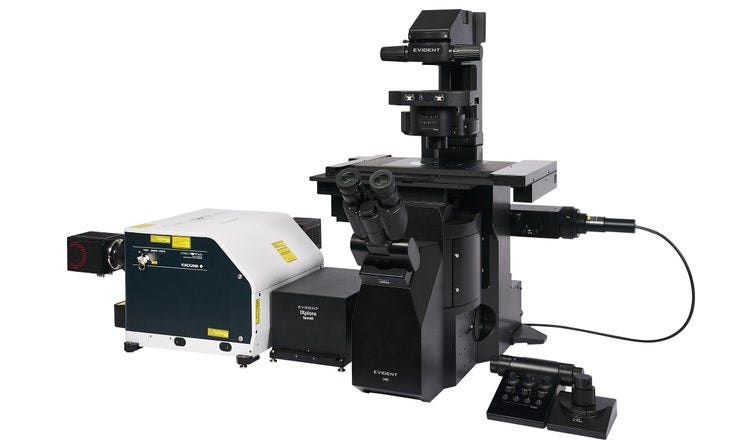

IXplore IX85 SpinSR(1덱 시스템)

넓은 관측 시야(FOV)를 제공하는 고품질 컨포컬 이미징 시스템
최대 120nm의 초고해상도 이미징

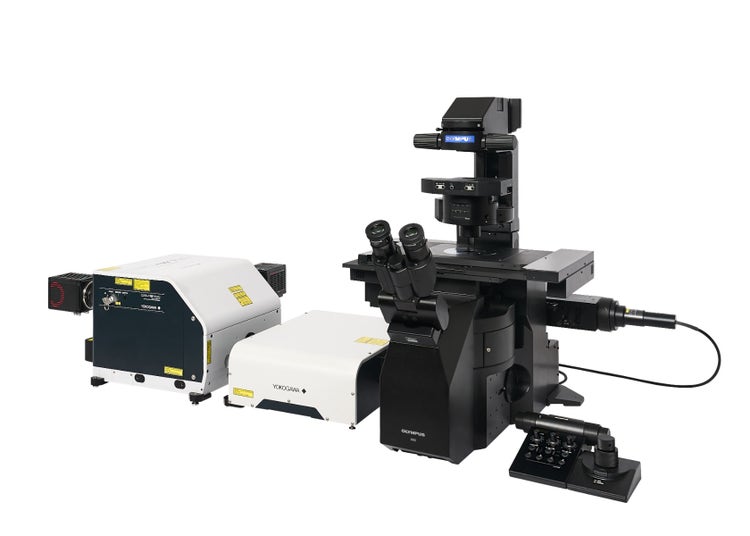

IXplore IX85 SpinSR(2덱 시스템)

고품질 컨포컬 이미징 시스템
최대 120nm의 초고해상도 이미징
실험 확장을 지원하는 2덱 프레임 구조

사양

레이저	레이저 라인	405nm: 50mW, 445nm: 75mW, 488nm: 100mW, 514nm: 40mW, 561nm: 100mW, 640nm: 100mW
	컴바이너	주 컴바이너: 405nm, 488nm, 561nm, 640nm + 1라인(445nm 또는 514nm) 서브컴바이너: 445nm, 514nm
	조명 제어	직접 조절, ON/OFF 컨트롤 및 개별 레이저 라인의 강도 조절
전동식 도립 현미경		IX85P1ZF	IX85P2ZF
스캐너	디스크 유닛	단일 SoRa 디스크 또는 SoRa 디스크 및 50µm 핀홀 디스크	SoRa 디스크 또는 50µm 핀홀 디스크 선택 가능한 디스크 최대 2개
	카메라 포트	1 또는 2개의 카메라 모델*
	다이크로익 미러	3구(전동식 슬라이더)
	필터 휠	10구(전동식 휠)
	어댑터 배율	1X/2.8X/4X	1X/3.2X
컨포컬 이미지	획득 속도(최대)	5ms/f
	시야 수	22	18.8
초고해상도 이미징	획득 속도(최대)	5ms/f
	시야 수	7.9/5.5	5.9
	광학 해상도**	SoRa 디스크: 110nm 50μm 핀홀 디스크: 120nm
	사용 가능한 대물렌즈	LUPLAPO25XS(NA 0.85), UPLSAPO30XS(NA 1.05), UPLSAPO30XSIR(NA 1.05), UPLXAPO40X(NA 0.95), UAPON40XW340(NA 1.15), UPLSAPO40XS(NA1.25), UAPON40XO340-2(NA 1.35), UPLXAPO40XO(NA 1.40), UPLXAPO60XW(NA 1.2), UPLSAPO60XS2(NA 1.35), PLAPON60XOSC2(NA 1.40), UPLXAPO60XO(NA 1.42), UPLAPO60XOHR(NA 1.50), UPLSAPO100XS(NA 1.35), UPLXAPO100XO(NA 1.45), UPLAPO100XOHR(NA 1.50)
이미징 센서		타사 sCMOS 카메라
이미징 소프트웨어	cellSens Dimension	다차원 획득 및 분석
		초고해상도 이미징 모듈(CS-S-OSR-VF)
