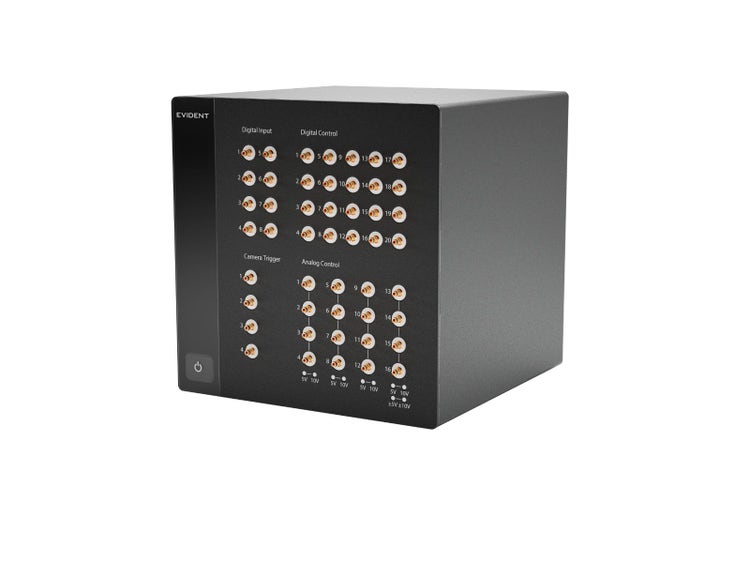

U-XRTC 실시간 컨트롤러
U-XRTC 실시간 컨트롤러는 복잡하고 시간 민감도가 높은 생세포 실험 및 레이저 기반 이미징 시스템을 위해 고정밀 실시간 하드웨어 제어 기능을 제공합니다.
IXplore™ IX85 Spin 시리즈 공초점 스피닝 디스크 현미경에 통합된 U-XRTC는 레이저 빔을 정밀하게 제어하고, 여기, 카메라 노출 및 기계적 구성 요소 간의 동기화된 연동을 가능하게 합니다.
마이크로초 미만의 타이밍, 정밀도 및 병렬 실행을 통해 PC로 인한 지연을 제거하고 정확한 트리거링과 밝기 제어를 보장합니다. U-XRTC는 대기 시간과 불필요한 조명을 최소화함으로써 실험 속도를 높이고, 재현성을 개선하며, 광독성을 줄이고, 세포 생존율을 높여줍니다.
레이저 결합기, LED 시스템, 피에조 스테이지, 셔터, 필터 휠, 과학용 카메라 등 TTL 및 아날로그 방식으로 제어되는 장치와 호환됩니다.
U-XRTC 실시간 컨트롤러
실험에 딱 맞는 정밀도
데이터 품질이 시간에 좌우될 때는 1마이크로초도 소중합니다.
U-XRTC 실시간 컨트롤러는 첨단 현미경 시스템의 지휘자 역할을 수행하여, 각 장치가 마이크로초 단위의 정밀도로 조화를 이루도록 보장합니다. 호스트 PC와 독립적으로 실험 시퀀스를 실시간으로 실행하는 CPU 보드를 탑재한 U-XRTC는 다음과 같은 기능을 제공합니다.
- 1 µs 미만의 타이밍 정밀도
- 여러 타사 기기에 대한 진정한 병렬 제어
- 결정론적 실험 수행
- 통신 병목 현상 해소
생세포 및 정량 실험의 경우, 이는 재현성 향상, 보다 신뢰할 수 있는 정량화, 탈색 현상 감소, 광독성 저하, 그리고 세포 생존율 증가로 이어집니다.
정밀한 타이밍과 동기화된 장치 제어 덕분에, 아무리 빠른 속도에서도 불필요한 조명을 최소화하고 필요한 순간에만 노출이 이루어지도록 보장합니다.

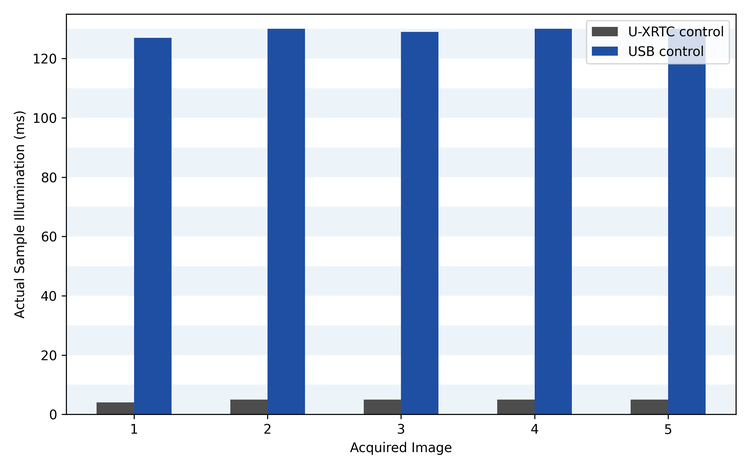

기존 USB 제어 방식(파란색)과 비교했을 때, U-XRTC(회색) 실시간 컨트롤러는 유효 샘플 조명을 최대 25배까지 단축하여, 실험 속도를 유지하면서도 광손상을 최소화합니다.
첨단 현미경 기술을 위한 미래 지향적 플랫폼
U-XRTC는 IXplore™ IX85 Spin 시리즈와 같이 유연한 하드웨어 통합이 필요한 최첨단 현미경 환경을 위해 설계되었습니다. cellFRAP, 필터 휠, 셔터와 같은 추가 하드웨어는 cellSens™ 소프트웨어를 사용하여 간편하게 연결, 설정 및 제어할 수 있습니다. 연결 기능에는 다음이 포함됩니다.
- 광원, 셔터, 카메라 및 외부 장치의 동기화된 트리거링을 위한 최대 20개의 디지털 출력 포트(TTL)
- 조도 조절 또는 정밀한 피에조 위치 제어를 위한 최대 16개의 아날로그 출력 포트
- 핸드셰이크 제어 또는 외부 트리거 동기화를 위한 최대 8개의 디지털 입력 포트
이 아키텍처는 Evident 및 타사 하드웨어 구성 요소의 원활한 통합을 지원합니다.
확정적인 하드웨어 제어와 직관적인 소프트웨어 설정을 결합함으로써, 운영의 복잡성을 높이지 않으면서도 복잡한 다중 장치 실험을 수행할 수 있습니다.
실험 준비 및 실행 간소화

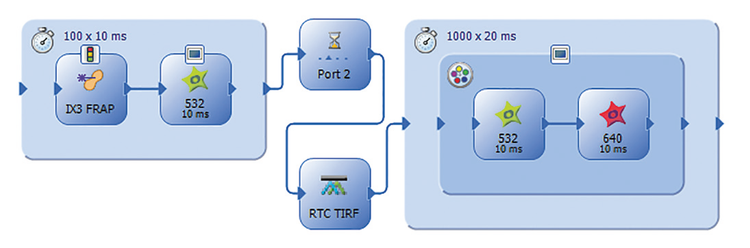

U-XRTC는 cellSens 소프트웨어에 완벽하게 통합되어 있으며, 그래픽 실험 관리자(GEM)를 통해 제어됩니다. 이러한 원활한 통합은 다음을 지원합니다.
- 연결된 장치의 직접 설정
- 시각적 실험 순서 구성
- 복잡한 워크플로우를 한 번의 클릭으로 실행
- 중앙 집중식 하드웨어 관리
다양한 애플리케이션에 걸친 고성능 이미징
U-XRTC는 생물학적 무결성을 훼손하지 않으면서 높은 시간 분해능을 구현하므로 다음 용도에 이상적입니다.
- FRAP 및 광활성화 실험
- 고속 회전 디스크 이미징
- 피에조 스테이지를 이용한 고속 Z-스택 촬영
- 정밀한 광 타이밍을 활용한 광유전학
- 다중 기기 동기화 데이터 수집 구성
관련 제품

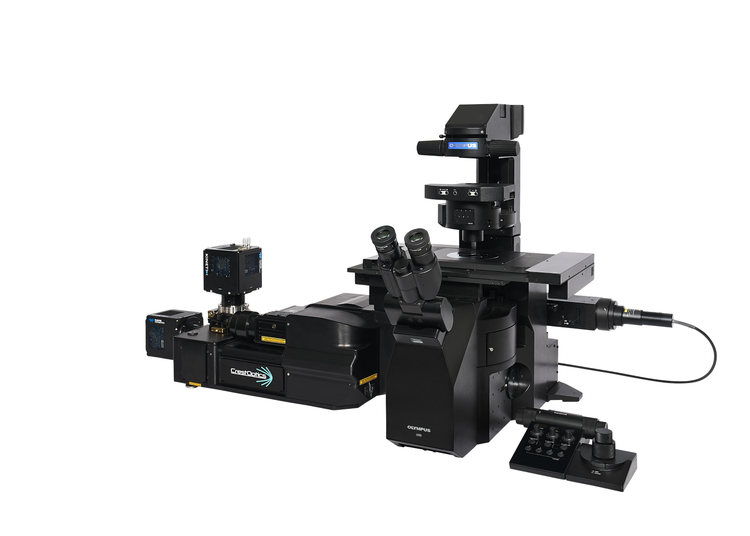

IXplore IX85 SpinXL
고효율 작업 흐름, 대규모 데이터 세트, 다양한 이미징 수요에 최적화되어 있습니다.
- 최상의 26.5 mm 시야로 더 많은 것을 보고 더 빠르게 발견하세요.
- 최대 498fps의 이미징 속도로 한 프레임에서 더 많은 빠른 세포 역학을 포착하세요.
- 속도, 정확성, 유연성을 갖추어 다양한 응용 분야와 사용자들을 지원합니다.
- 넓은 파장 범위, 맞춤형 디스크 옵션, 확장 가능한 이미징 모드를 통해 연구에 따라 진화합니다.
- CrestOptics의 회전 디스크 기술로 구동되며 IXplore™ IX85 플랫폼으로 더욱 강화되었습니다.

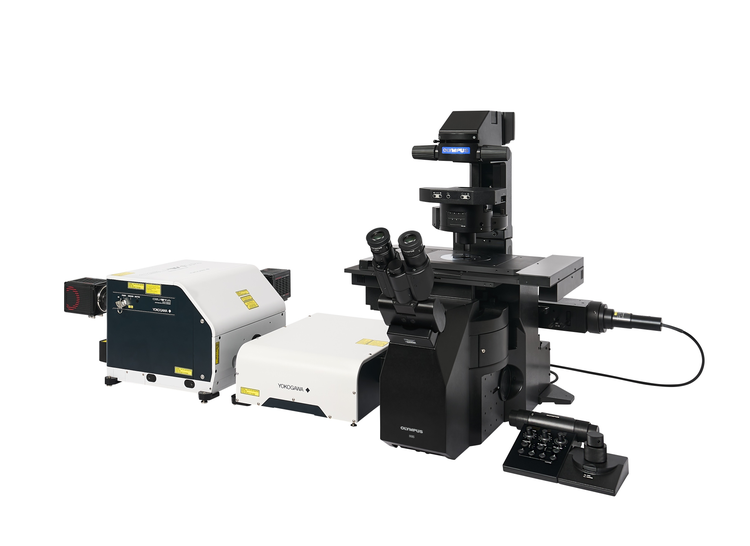

IXplore IX85 SpinSR
