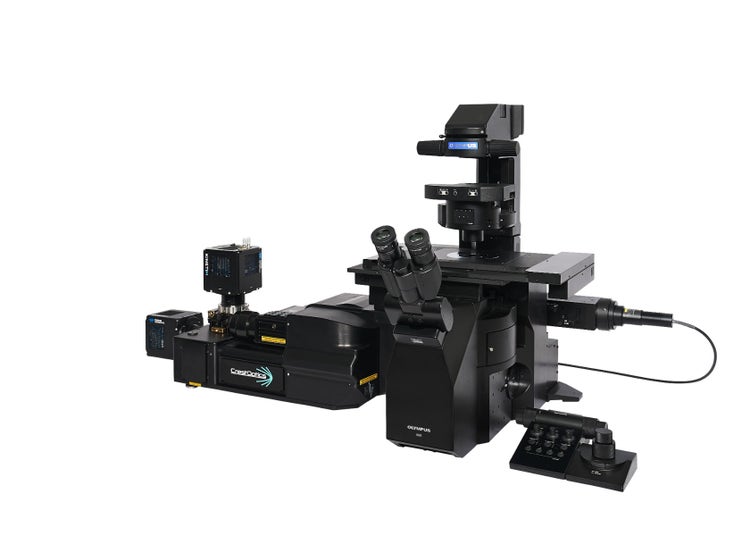

IXplore IX85 SpinXL 스피닝 디스크 컨포컬 현미경 시스템
IXplore™ IX85 SpinXL 스피닝 디스크 컨포컬 현미경으로 더 많이 보고 더 빨리 발견하세요. 26.5mm라는 최고 수준의 관측 시야(FOV)로 세포의 동적 변화를 더 빨리 포착하고 넓은 영역을 간편하게 스크리닝할 수 있습니다. 정밀하고 손상을 최소화하는 라이브셀 이미징을 통해 샘플 생존력과 이미지 일관성을 높일 수 있습니다.
폭넓은 시야로 세포의 동적 변화 관찰: IXplore™ IX85 SpinXL 현미경
IXplore IX85 SpinXL 스피닝 디스크 컨포컬 현미경으로 더 많이 보고 더 빨리 발견하세요. 26.5mm라는 최고 수준의 관측 시야(FOV)로 세포의 동적 변화를 더 빨리 포착하고 넓은 영역을 신속하게 스크리닝할 수 있습니다. 정밀하고 손상이 적은 라이브셀 이미징은 샘플 생존력 및 이미지 일관성 향상에 도움이 됩니다.
- 지능적 자동화와 간편한 워크플로를 통해 실험실 전반의 작업을 효율화할 수 있습니다.
- 속도, 정밀성, 유연성의 균형을 활용하여 여러 이미징 응용 분야와 여러 사용자를 지원합니다.
- 넓은 파장 범위, 맞춤형 디스크 옵션, 확장 가능한 이미징 수단으로 연구와 함께 진화할 수 있습니다.
- CrestOptics 스피닝 디스크 기술을 기반으로 구축되고 IXplore IX85 플랫폼으로 향상된 제품
3D 상피 유방암 스페로이드. DAPI(파란색), 페리센트린(노란색).
시야 확장, 빠른 인사이트 획득
빠르고 손상이 적은 라이브셀 이미징에 최적화된 IXplore IX85 SpinXL은 고해상도로 빠르게 동적 세포 이벤트를 포착할 수 있습니다. 또한 대형 샘플의 이미징 시간을 단축하므로 필요한 모든 데이터를 더 빨리 얻을 수 있습니다.
프레임마다 더 많은 정보 포착
칼슘 신호 전달, 미토콘드리아 활동 또는 소포 수송 등의 세포 역학을 단일 프레임에서 간편하게 더 많이 포착할 수 있습니다.
- 최고 수준의 26.5mm 관측 시야(FOV)
- 전체 프레임에서 최대 498fps의 속도로 이미징
- 동시 듀얼 채널 이미징
25배율 대물렌즈로 촬영한 600µm 직경의 HT-29 스페로이드. DAPI(청록색), 팔로이딘(빨간색).
세포의 동적 변화를 보여주는 넓은 창
크고 두꺼운 샘플 또는 멀티웰 플레이트 등 무엇으로 작업 중이건, IXplore IX85 SpinXL은 프로세스를 가속화하고 대량의 데이터를 얻을 수 있도록 지원합니다.

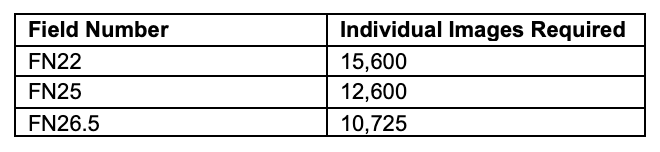

최고 수준인 26.5mm의 시야수(FN) 덕분에 FN22보다 30% 더 적은 이미지로, 그리고 FN25보다 15% 더 적은 이미지로 대형 조직을 촬영할 수 있습니다.*
쥐 소뇌. 회흐스트(파란색), 칼빈딘(녹색), MAP2(주황색), MBP(빨간색).
손상이 적은 NIR 이미징으로 관찰 역량 강화
근적외선 파장은 이미징을 위한 다양한 장점을 제공합니다.
- 광산란이 적어 더 심층적인 조직 침투 가능
- 샘플의 자가형광 및 크로스토크 감소
- 광독성이 적어 살아 있는 조직의 손상 최소화
- 멀티플렉싱 확장
조정 가능성을 염두에 둔 설계. 각 연구자에 맞게 준비된 시스템.
IXplore IX85 SpinXL 시스템은 다양한 응용 분야의 요구 사항을 충족하며, 유연한 모듈식 특성으로 요구 사항이 증가함에 따라 확장할 수 있습니다.
더 많은 색상과 정보
405~730nm의 넓은 멀티플렉싱 범위는 형광단에 적합한 파장을 사용하고 NIR을 포함한 최대 7개의 채널로 이미징을 수행할 수 있는 유연성을 제공합니다. 89 North 레이저 다이오드 조명(LDI)을 사용합니다.
뉴런. DAPI(파란색), ATP5(노란색), 비멘틴(빨간색), MAP2(녹색).
듀얼 카메라로 확장 가능
듀얼 카메라 이미징을 통해 여러 형광 채널을 동시에 촬영할 수 있습니다. 따라서 더 많은 데이터를 더 빨리 획득할 수 있습니다. 한 대의 카메라로 시작하여 준비가 되었을 때 손쉽게 업그레이드하세요.
오가노이드. 팔로이딘(자홍색), E-cadherin(노란색).
응용 분야의 요구 사항을 충족하는 디스크 박스
두꺼운 샘플, 밀도가 높은 샘플, 또는 기타 유형의 샘플로 작업 시, IXplore IX85 SpinXL은 샘플 고유의 요구 사항을 충족할 수 있습니다. 디스크 박스는 이미지 품질에 영향을 주지 않도록 밀폐되어 먼지나 기타 오염물질로부터 보호되며, 디스크 패턴은 필요에 따라 변경할 수 있습니다.

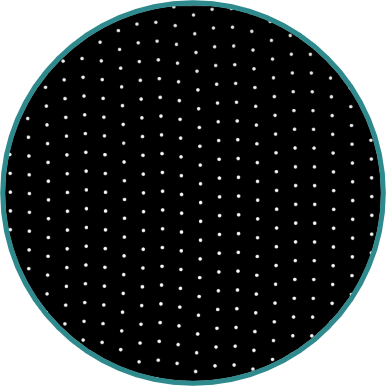

표준 디스크
50µm: 250µm 간격
고처리량 디스크

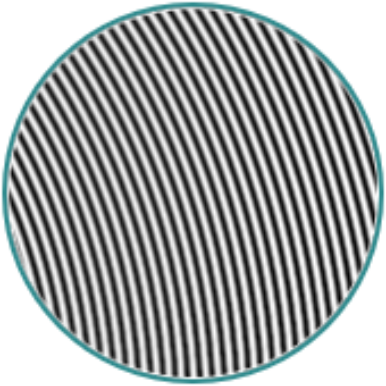

나선형

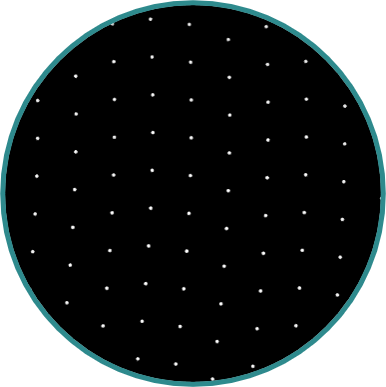

심층 이미징 디스크
50µm: 400µm 간격
효율성을 높이는 워크플로

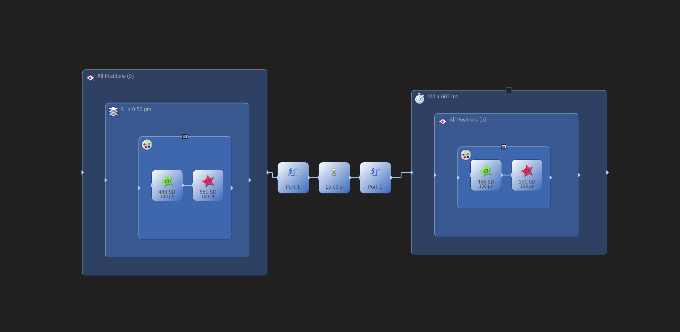

바쁜 실험실을 위한 간편한 워크플로로 효율성을 높이세요. cellSens™ 소프트웨어의 효율화된 워크플로는 빠른 설정과 작동을 지원합니다. 그러므로 시스템에서 최상의 이미지를 신속하게 얻을 수 있습니다.
최적화된 성능, 신뢰할 수 있는 결과
CrestOptics 스피닝 디스크 기술을 기반으로 구축되고 IXplore IX85 플랫폼으로 향상된 SpinXL은 고성능 이미징을 위해 최적화되었습니다. Evident의 세계적으로 유명한 광학 기술이 이러한 자신감을 뒷받침합니다. 실험실에 이러한 강력한 도구 세트를 제공하여 인쇄 가능한 품질의 이미지를 획득하세요.
안정적인 초점 유지
Evident의 TruFocus™ Z 드리프트 보정기는 샘플의 초점을 일관적으로 유지하므로 고정밀 다지점 타임랩스 이미지를 촬영할 수 있습니다. 장시간의 라이브셀 이미징을 수행하든, 고처리량 플레이트 스크리닝을 수행하든, 결과에 자신감을 가지셔도 됩니다.
세툭시맙: Alexa Fluor 647 항체 약물(빨간색). NK 세포: ZsGreen(녹색). 사멸 세포 감지: DAPI(파란색).

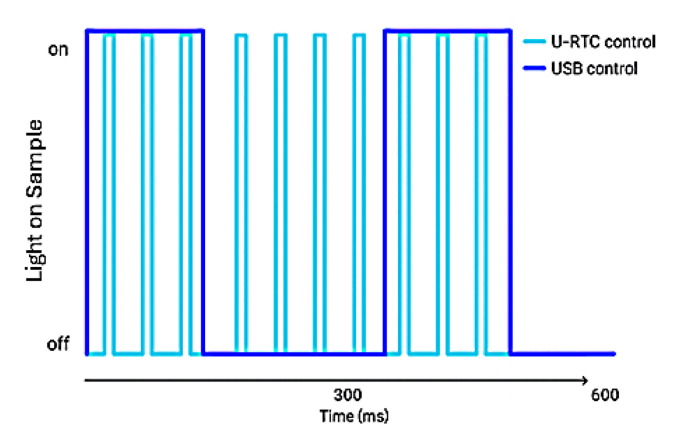

마이크로초 단위 조율
실시간 컨트롤러가 시스템의 지휘자 역할을 하므로 각 장치가 마이크로초 단위의 정확도로 함께 잘 작동합니다.
- 샘플 손상의 위험을 낮춤
- 정확한 시계열 데이터 제공
- 16 TTL 출력 및 16 아날로그 출력을 통해 더 많은 장치 제어
최적화된 대물렌즈
Evident의 광범위한 대물렌즈는 어떤 연구 요구 사항이든 충족할 수 있으며, 스피닝 디스크 시스템의 한계를 더욱 넓힙니다.
간소화된 이멀젼 이미징
실리콘 젤 패드 기술이 적용된 혁신적인 멀티이멀젼 대물렌즈(LUPLAPO25XS)가 Evident 실리콘 이멀젼 대물렌즈의 품질 및 모든 장점과 더불어 건식 대물렌즈의 편의성과 사용성도 제공합니다.
LUPLAPO25XS 실리콘 젤 대물렌즈(왼쪽) 및 UPLXAPO20X 건식 대물렌즈를 사용하여 촬영한 XYZ 이미지 비교. 투명화된 HeLa* 1 세포 스페로이드(청록색: 핵, 자홍색: 미세소관). *HeLa 세포의 유래에 대한 자세한 내용은 henriettalacksfoundation.org에서 확인할 수 있습니다.
일관적인 품질
X Line 시리즈 대물렌즈는 모든 응용 분야에서 광학 성능을 새롭게 정의합니다. IXplore IX85 SpinXL의 26.5mm 관측 시야(FOV)를 최대한 활용하면서 X Line 대물렌즈는 넓은 관측 시야 전체에서 구면수차와 색수차를 탁월하게 보정합니다. 또한 높은 개구수(NA)와 뛰어난 투과율 덕분에 선명하고 일관적인 이미지를 제공합니다.
X Line UPLXAPO60XO 대물렌즈를 사용하여 촬영한 이미지.
미래 지향적인 실험실
실험실에 여러 이미징 수단을 제공하여 하나의 현미경에서 TIRF, FRAP, SMLM 등을 수행할 수 있도록 지원하세요.
Evident의 현미경 전문가가 고객의 실험실에 최적의 시스템을 구축할 수 있도록 도와드립니다. 레이저부터 접안렌즈까지 IXplore IX85 SpinXL 현미경의 모든 측면을 맞춤 구성할 수 있습니다.

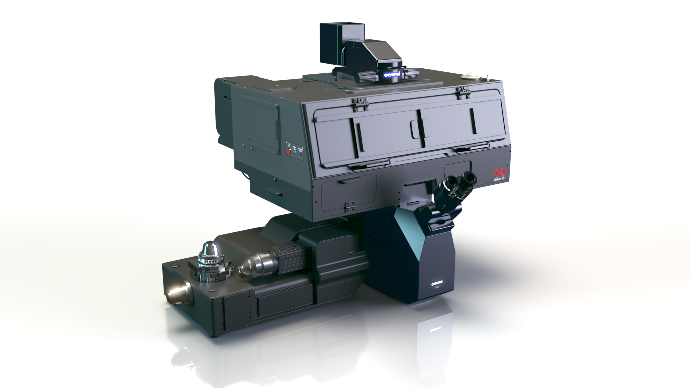

IXplore IX85 SpinXL과 Okolab 인큐베이션.
사양
| 현미경 프레임 | IXplore IX85: IX85P1ZF, IX85P2ZF |
| 관측 시야(FOV) | 최대 26.5mm 대각선 |
| 디스크 속도 | 최대 15,000rpm |
| 디스크 패턴 | 50µm 핀홀/250µm 간격 50µm 핀홀/400µm 간격 50µm 슬릿 맞춤형 디스크 패턴 제공 |
| 해상도 | 측방향 ~230nm(1.4 NA) 축 ~600nm(1.4 NA) |
| 카메라 포트 | 2 |
| 테스트된 이미징 속도 | 26.5의 전체 FOV에서 최대 498fps* |
| 광시야 이미징 | 전동식 우회 모드 |
| 스캐너 스펙트럼 범위 | 여기: 400~750nm; 방출: 400~850nm |
| 필터 휠 및 슬라이더 | 3구 다이크로익 필터 휠 8구 방출 필터 휠 4구 청소 필터 휠 듀얼 카메라용 3구 슬라이더 |
| 조명 | 샘플 노출을 최소화하는 전동식 조리개 균일한 조명을 위한 마이크로렌즈 어레이 |
| 광원 | 89 North 레이저 다이오드 조명(LDI), 최대 7개 채널 |
| 가용 레이저 파장 | 405nm, 445nm, 470nm, 488nm, 520nm, 530nm, 555nm, 577nm, 640nm, 730nm** |
| 레이저 및 스캐너 컨트롤 | USB, TTL |
| 소프트웨어 | cellSens Dimension |
| 설치 조건 | 온도: 23 ± 5°C(73.4 ± 9°F), 습도: 최대 70% RH |
| 스캐너 무게 | 26kg(57lb) |
| 스캐너 규격(W × L × H) | 357 × 606 × 225mm(14 × 23.9 × 8.9인치) |
| Ix85에 대한 스캐너 커넥터 | 독점 마운트 |
*cellSens 소프트웨어가 설치된 Teledyne Kinetix 카메라를 사용하여 촬영.
**일부 파장 조합은 기본적으로 제공되지 않습니다.
관련 제품

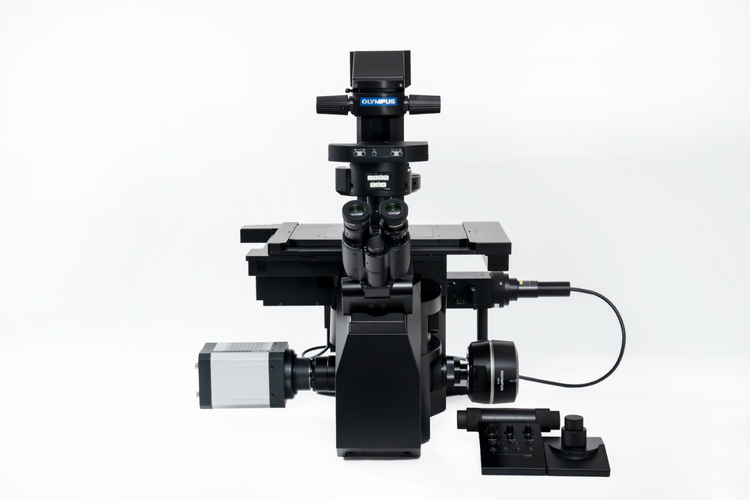

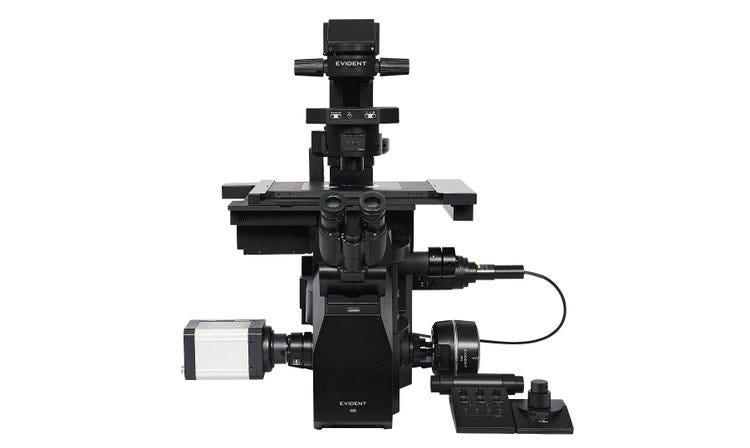

IXplore IX85
IXplore™ IX85 플랫폼은 최고 수준의 맞춤화 기능을 제공하므로 특정 목표를 충족하는 지능적 고성능 이미징 시스템을 설계하거나 구축할 수 있습니다. 26.5mm의 업계를 선도하는 시야수(FN)와 더불어 고급 엔드 투 엔드 이미징 및 워크플로 기능을 갖춘 IXplore™ IX85를 사용하면 획득 시간을 대폭 줄이면서 전보다 많은 대상을 캡처할 수 있습니다.

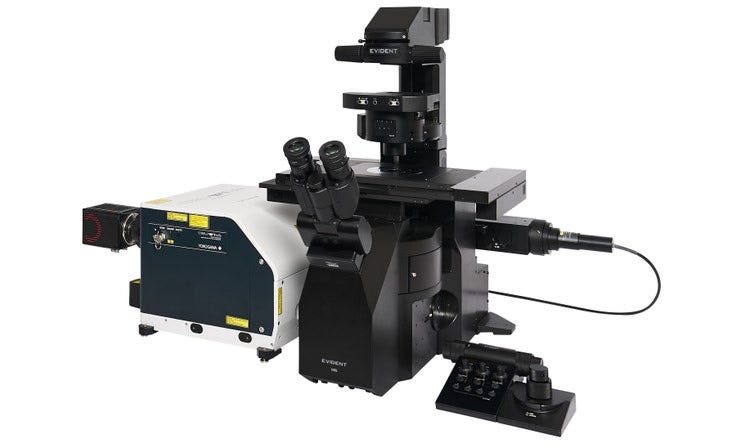

IXplore IX85 Spin
IXplore IX85 Spin 시스템은 타임랩스 실험에서 신속한 3D 이미지 획득, 넓은 시야 및 장기 세포 생존을 지원하는 스피닝 디스크 컨포컬 장치가 탑재되어 있습니다. 연구원들은 이 장치를 사용하여 더 두꺼운 샘플로 이미지화하기 위해 보다 깊은 깊이에서 고해상도 및 고대비로 신속한 3D 컨포컬 이미지화를 수행할 수 있습니다. 스피닝 디스크는 여기 시 샘플의 광표백 및 광독성을 줄이는 데에도 도움이 됩니다.
TruFocus™ Z 드리프트 보정 시스템이 각 프레임에 대한 초점 유지
X Line™ 대물렌즈를 사용하여 얻은 향상된 집광의 정확한 3D 영상

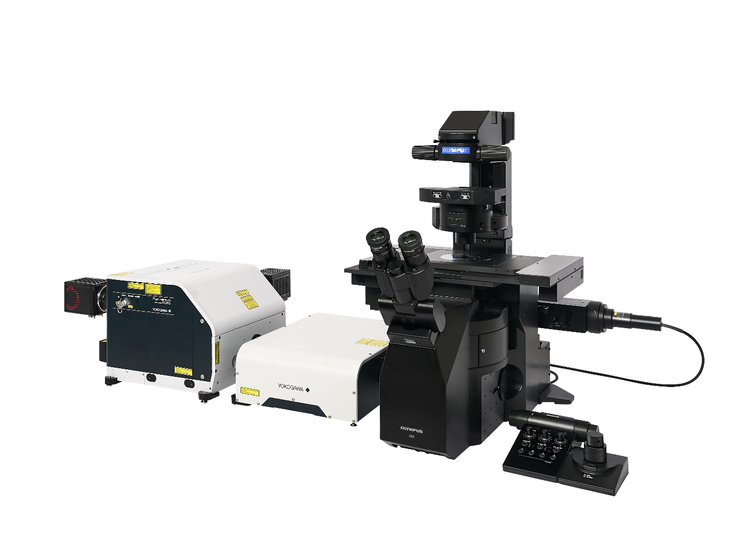

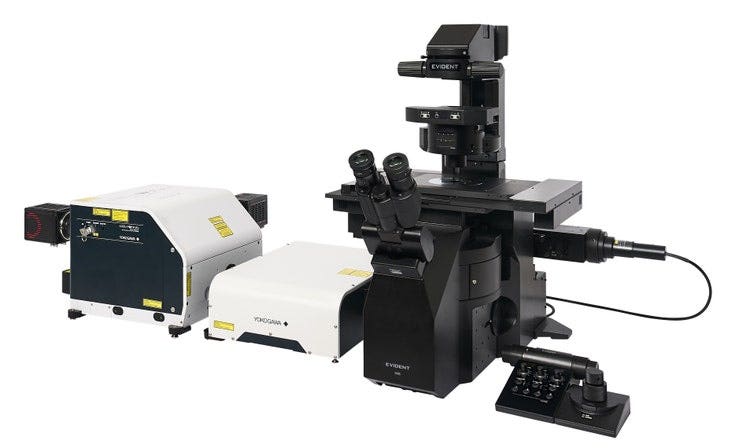

IXplore IX85 SpinSR
