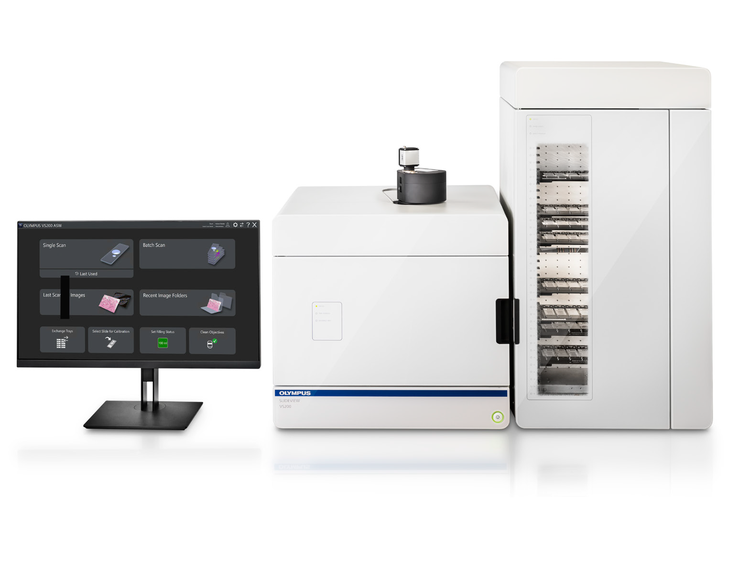

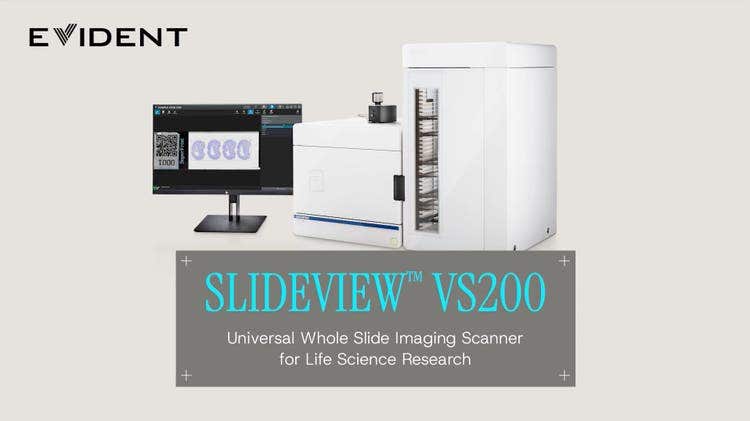

SLIDEVIEW VS200 범용 전체 슬라이드 이미징 스캐너
SLIDEVIEW VS200 연구 슬라이드 스캐너로 데이터를 쉽게 분석, 공유 및 보관할 수 있습니다. 슬라이드의 정량 분석용 고해상도 이미지를 캡처하기 위해 설계된 이 시스템으로 슬라이드가 제공하는 정보를 최대한으로 활용할 수 있습니다.
SLIDEVIEW VS200 범용 전체 슬라이드 이미징 스캐너
응용 분야를 선택하세요
생명 과학 연구용 SLIDEVIEW VS200
SLIDEVIEW VS200 시스템은 신경과학, 암 및 줄기세포 연구, 공간 생물학과 같은 고급 연구 응용 분야를 위한 고해상도, 고처리량 슬라이드 스캔을 제공합니다. 다섯 가지 이미징 모드가 구현하는 유연성, 멀티플렉싱 기능, 최대 100배의 여러 가지 배율 덕분에 이 시스템은 정량적 분석을 위한 뛰어난 이미지 품질을 제공합니다.
디지털 병리학용 SLIDEVIEW VS200
유연하지만 직관적 스캐너인 SLIDEVIEW VS200 시스템은 최소의 교육으로 다양한 샘플 유형을 디지털화할 수 있도록 지원합니다. 또한 VS200 시스템은 다기능 슬라이드 스캔, 뛰어난 이미지 품질, 유연한 통합 옵션을 통해 병리학을 위한 완전 디지털 워크플로를 구현할 수 있습니다. 표준 샘플 및 특수 샘플에 관한 신뢰할 수 있는 근거를 확인하고 자신 있게 획기적인 의사 결정을 내리세요.
주요 장점

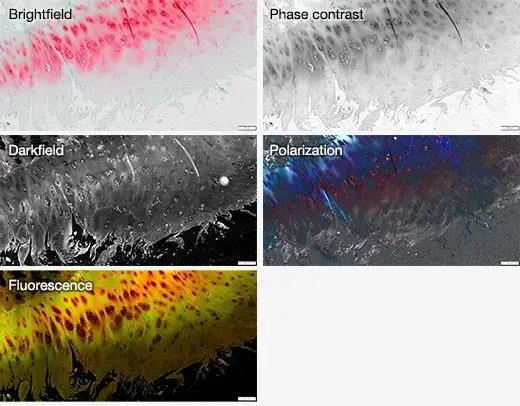

5가지 유연한 이미징 모드로 샘플을 더 자세히 관찰
하나의 시스템에서 명시야, 편광, 형광, 암시야, 위상차의 다섯 가지 이미징 모드를 사용하고 단일 스캔에서 여러 기법을 결합하여 샘플을 더 자세히 관찰해 보세요.
H&E 염색 조직, 40X
선명한 전체 슬라이드 이미지
최대 6개의 고성능 X Line™ 대물렌즈와 True Color LED 조명 및 색보정된 카메라 프로파일을 지원하는 SLIDEVIEW VS200 시스템은 선명한 전체 슬라이드 이미지를 촬영합니다.

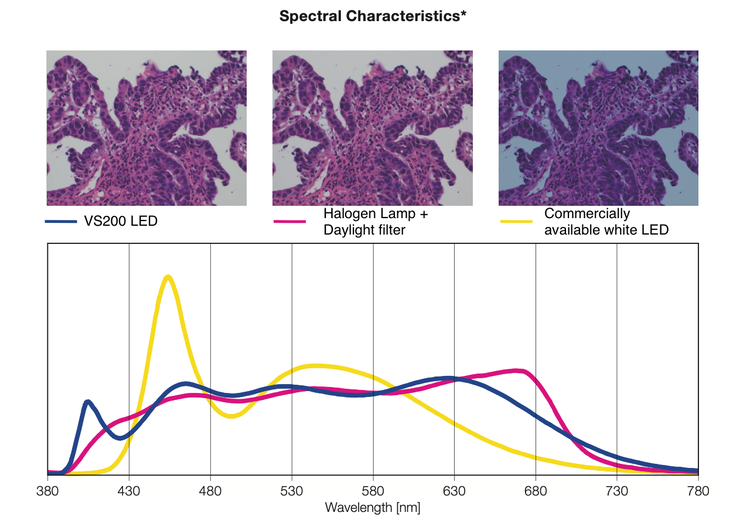

투과 조명을 위한 True Color LED는 할로겐램프와 동일한 스펙트럼 특성 및 출력을 가지고 있으므로, 보라색, 청록색 및 분홍색 염색이 정확하게 표현, 이미징, 렌더링됩니다.

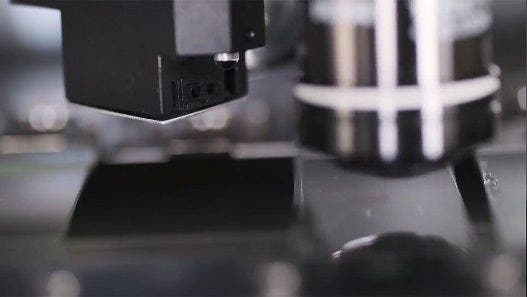

고분해능 스캐닝
- 높은 광학 해상도 및 이미지 품질로 이미지 정보를 시각적 또는 자동으로 분석할 수 있습니다.
- 수동 및 자동 모드에서 이멀젼 사용 가능.

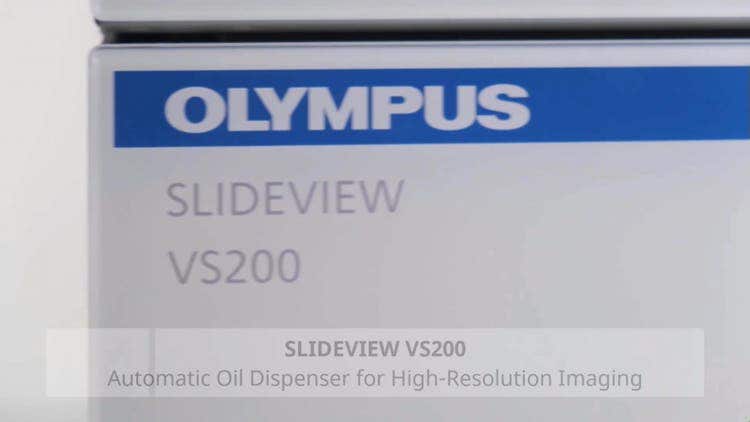

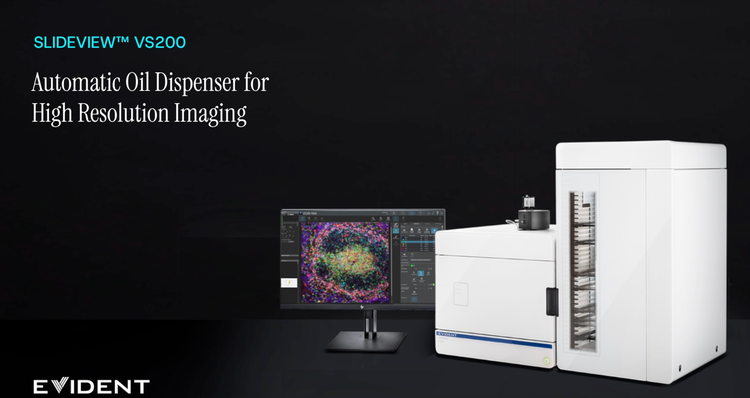

- 고해상도 오일(40배율, 60배율 및 100배율) 또는 실리콘 오일(40배율) 이멀젼 대물렌즈를 위한 자동 이멀젼 장치
Tonsil CD3(rm), ImmPRESS Reagent(HRP), Anti-Mouse IgG Immpact DAB(갈색), AE1/AE3(m), ImmPRESS(AP)(HRP), Anti-Rabbit IgG Immpact Vector Red(적색). Hematoxylin QS(블루)로 대조염색.
이미지 데이터 제공: Vector Labs.
모든 배율에서 정확한 초점
- 선형 인코더로 향상된 Z 포커스는 더욱 뛰어난 재조정 정확도를 제공합니다.
- 자동 샘플 감지로 스캔 영역을 정의하여 빠른 이미징을 수행할 수 있으며, 필요한 경우 수동으로 조정할 수 있는 옵션도 있습니다.
- 자동 초점 기능은 자동 스티칭 기능을 향상시킵니다.
- 진동을 최소화하는 설계로 이미징 안정성을 높입니다.

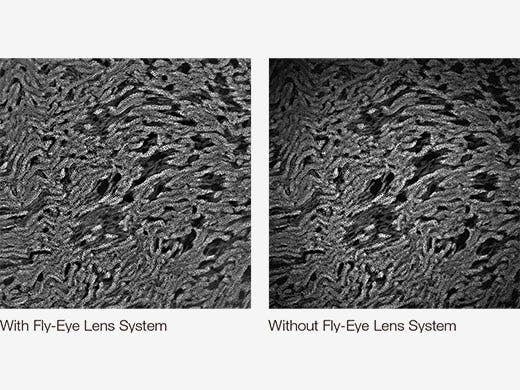

균일한 형광 조명
Fly-eye 렌즈를 갖춘 형광 조명은 밝고 조명이 고르게 비친 이미지를 위해 전체 관측 시야에 빛을 균일하게 분산합니다.

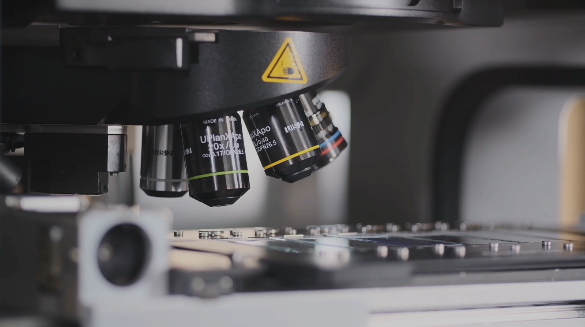

더 짧은 시간에 더 많은 결과 달성
최대 35개의 샘플 트레이로 최대 210개의 슬라이드를 담을 수 있는 고용량 로더로 워크플로를 가속화하세요(26 × 76mm/1 × 3인치). 로봇 자동화를 통해 빠르고 정밀하게 로딩 및 언로딩 작업을 수행하고, 초점 및 스캔 장치로 조율하여 빠르게 이미지를 획득할 수 있으며, 통합 바코드 리더기는 자동으로 슬라이드 정보를 포착하고 기록합니다.

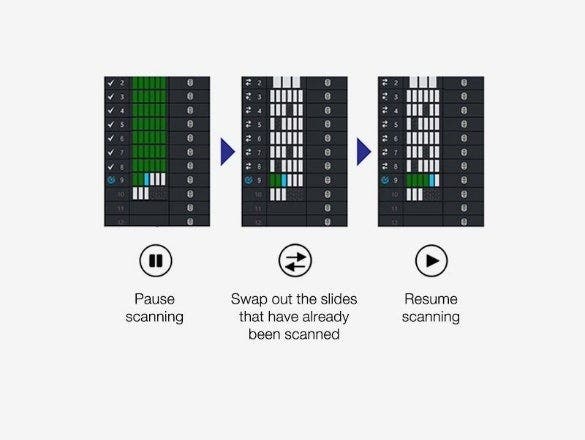

다중 배치 처리 및 핫스왑
- 동일 설정 모드: 모든 슬라이드에 자동으로 스캔 설정을 할당합니다.
- 개별 설정 모드: 각 슬라이드 또는 단일 트레이의 모든 슬라이드에 대한 특정 설정을 변경할 수 있습니다.
- 유연한 배치 스캔 모드: 배치에 포함된 각 슬라이드에 대해 FL, BF, POL, DF 및 PH와 같은 다양한 관찰 방법을 지정할 수 있습니다.

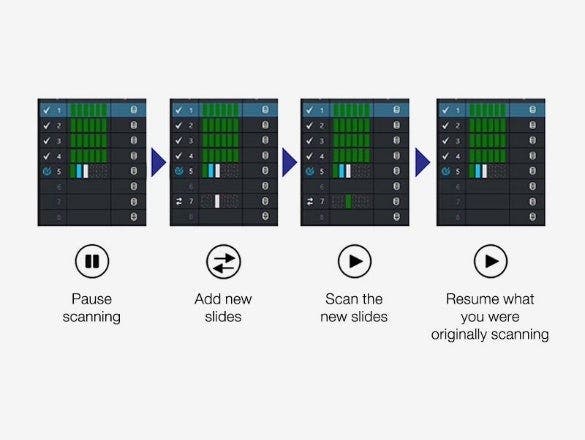

- 우선 스캔 기능: 진행 중인 배치를 중단하고 우선 슬라이드를 스캔한 후 재개할 수 있습니다.
- 핫스왑: 배치 프로세스를 일시 중지하지 않고 스캔된 트레이를 교체할 수 있어 다운타임이 최소화됩니다.
더욱 효율적인 이미지 획득을 위한 고급 자동화
최적화된 슬라이드 스캐닝 워크플로
- 효율성 및 유연성: 이 소프트웨어는 쉽게 설치하고 사용할 수 있습니다. 버튼 하나를 클릭하는 것만으로 훈련된 Neural network를 업로드하고 열 수 있습니다.
- 획득 데이터의 양 감소: TruAI 기술 및 선택적 스캐닝으로 불필요한 영역에서 대량의 데이터를 획득하는 것을 방지합니다. 이렇게 하면 저장, 업로드, 이미지 공유 등 데이터 관리를 최적화하는 데 도움이 됩니다.

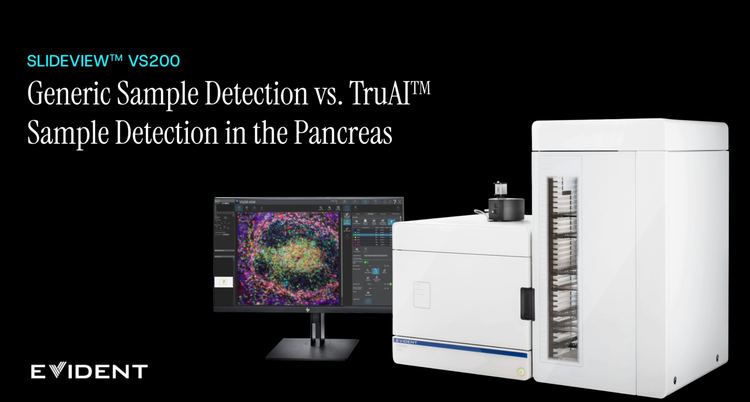

- 설정 후 알아서 작동: TruAI 기술은 훈련된 매개변수 기준으로 정확한 영역 감지를 지원하므로 스캔이 진행되는 동안 감독할 필요가 없습니다. 따라서 다른 작업에 시간을 할애하거나 밤새 또는 주말 동안 스캐닝을 실행할 수 있습니다.

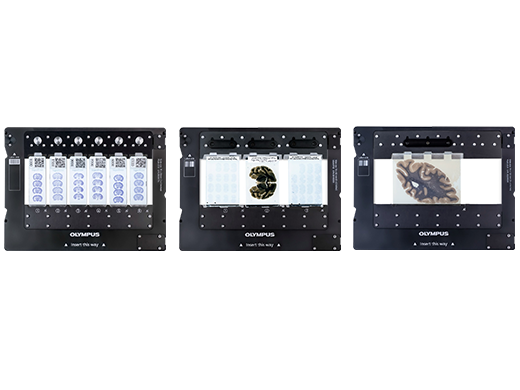

유리 슬라이드 및 플레이트 지원
- 혼합 배치 스캔: 사용하기 쉬운 슬라이드 트레이로 26 × 76mm(1 × 3인치), 52 × 76mm(2 × 3인치), 76 × 102mm(3 × 4인치), 102 × 127mm(4 × 5인치) 크기의 슬라이드를 동일한 배치 스캔에서 같이 처리할 수 있습니다.
- 자동 슬라이드 감지: RFID 시스템이 여러 형식을 감지하고 동일한 배치에서 스캔하므로 시간이 절약되고 처리량이 최대화됩니다.
데이터 관리

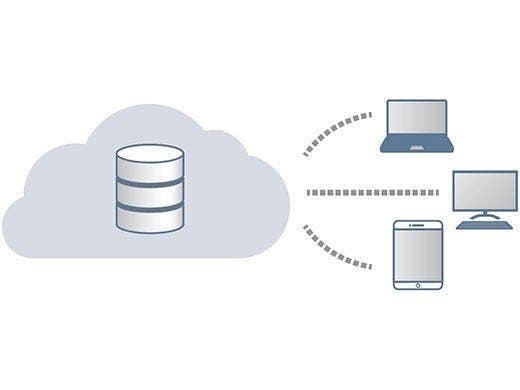

손쉬운 데이터 분석, 공유, 보관

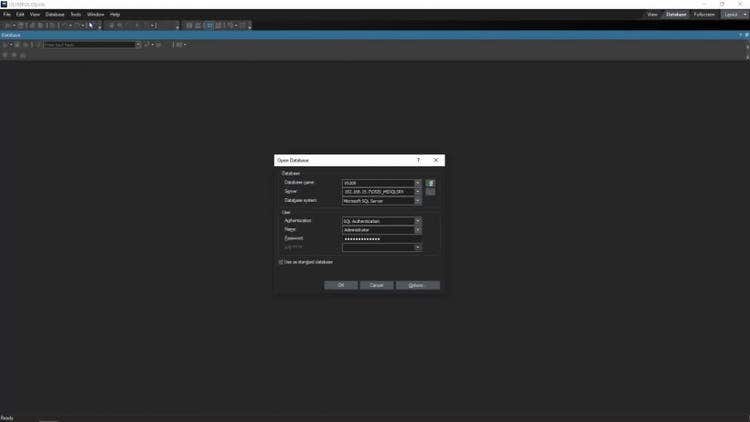

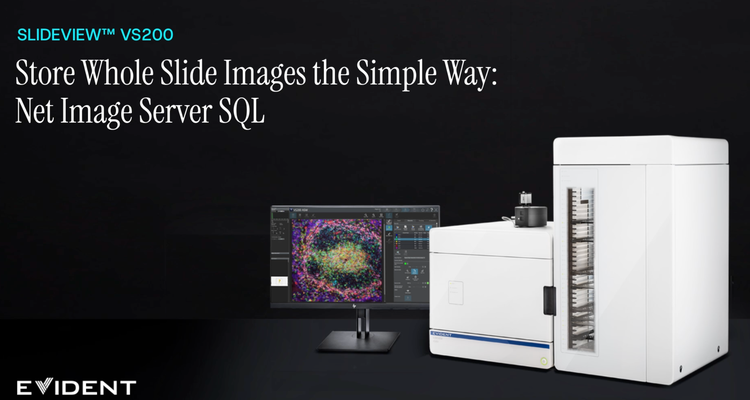

- 중앙집중화된 이미지 저장: 선택형 Net Image Server(NIS) SQL 데이터베이스로 편리하게 이미지 관리.
- 안전한 웹 기반 공유: 이미지를 온라인으로 손쉽게 저장 및 공유하여 동료, 연구 팀 또는 원격 컨설턴트와 협업 가능.
- 액세스 제어: 개인별 액세스 권한으로 데이터 액세스 제어.
- 여러 파일 형식 지원: 이미지를 VSI, OME-TIFF 및 DICOM 형식으로 스캔하고 내보낼 수 있음.
- LIS 통합: 실험실 정보 시스템(LIS)을 쿼리하여 추가 메타데이터를 얻고, 스캔을 DICOM으로 저장하여 이미지 관리 시스템에 직접 업로드 가능.
- 자동 워크플로: NIS SQL 데이터베이스에 자동 업로드하여 데이터 관리를 효율화.
- 고급 현미경 검사를 위한 VSI 형식: Evident가 개발한 VSI 파일 형식은 특별한 현미경 이미징 요구 사항을 충족합니다. 다양한 프로젝트와 기업이 점점 더 많이 이 파일 형식을 사용하므로 장기적인 호환성과 지원이 가능해집니다.

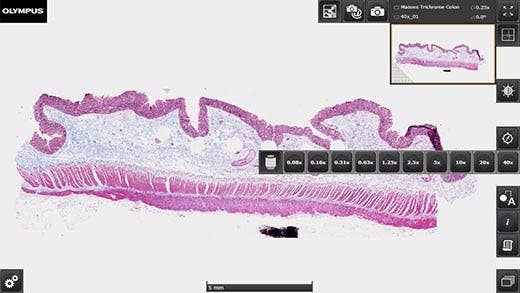

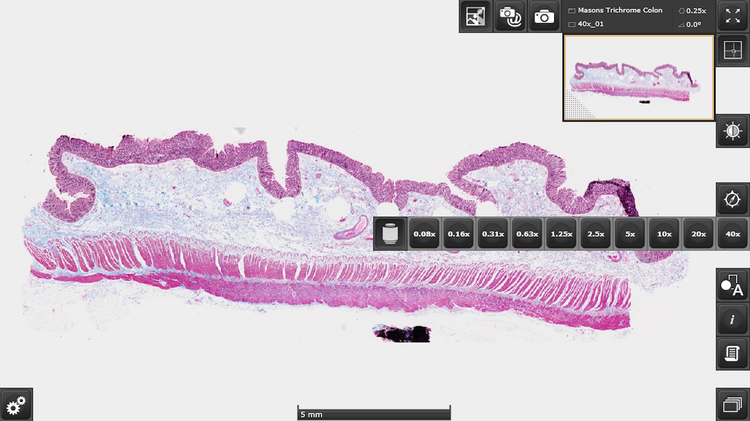

마손 삼색염색법으로 염색된 결장.
이미지 데이터 제공: 뉴저지 럿거스 암센터, Wenjin Chen.

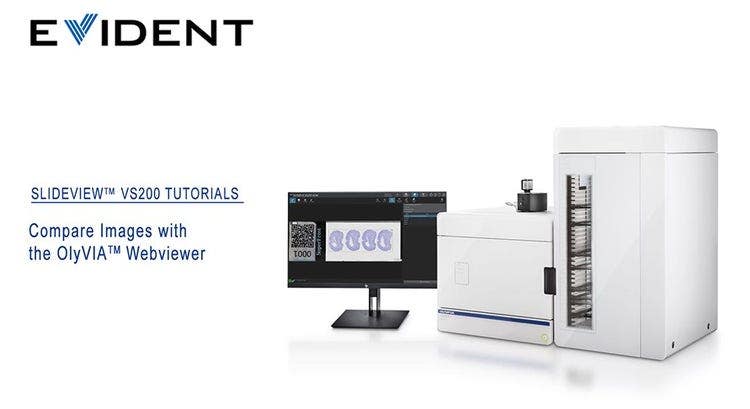

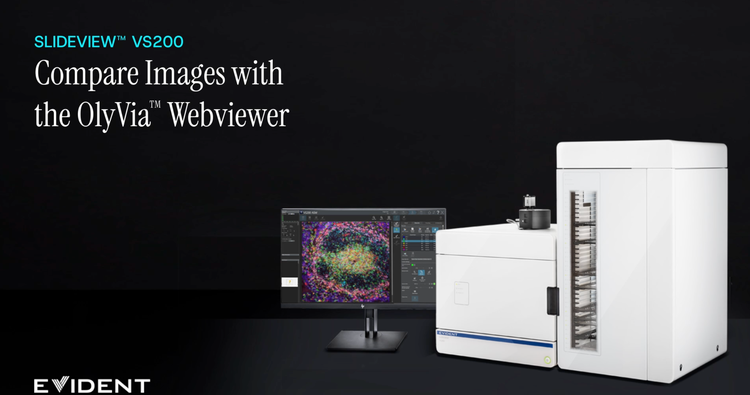

무료 OlyVIA 가상 슬라이드 뷰어를 통한 협업
- 어느 Windows PC에서나 가상 슬라이드 확인: 로컬 또는 네트워크를 통해 가능.
- 원격 액세스: 인터넷을 통해 NIS에 저장된 이미지를 열고 분석함.
바코드 읽기
통합된 바코드 리더기가 슬라이드 정보를 자동으로 포착 및 기록하여 슬라이드 추적 및 데이터 입력 작업을 간소화합니다.
- 다양한 1D 및 2D 형식을 지원하여 호환성을 확장합니다.
- 데이터를 파일 또는 폴더 이름으로 구성할 수 있어 대량의 슬라이드를 간편하게 구성하고 관리할 수 있습니다.
사양
| VS200 싱글 트레이 | VS200 다중 트레이 로더 | ||
| 대상 표본 | 관찰 가능한 표본 | 커버 유리가 있는 유리 슬라이드와 커버 유리가 없는 유리 슬라이드*1 | |
| 글라스 슬라이드의 크기(가로 x 세로 x 높이) |
표준 슬라이드 트레이: 25mm–26.5mm × 75mm–76.5mm × 0.9mm–1.2mm(1인치 × 3인치 × 0.05인치)(6개 슬라이드) 옵션 트레이: 1) 51mm–53mm × 75mm–76.5mm × 0.9mm–1.2mm(2인치 × 3인치 × 0.05인치)(3개 슬라이드) 2) 75mm–76.5mm × 100mm–102mm × 0.9mm–1.2mm(3인치 × 4인치 × 0.05인치)(1개 슬라이드) 3) 100 mm–102 mm × 126 mm–128 mm × 1.1 mm–1.4 mm(4인치 × 5인치 × 0.06인치)(1개 슬라이드) |
||
| 커버글라스 두께 | 0.12mm~0.17mm | ||
| 관찰 방법 | 명시야, 반사 명시야(옵션*2), 암시야, 위상차(옵션*3), 단순 편광(옵션*4), 형광(옵션), 스페클 조명을 사용한 형광 광학 절단(옵션 SILA 모듈) | ||
| 광학 프레임 | 조명 | 투과광용 내장형 쾰러 조명, 고강도 및 고색상 렌더링 LED(최대 50,000시간) | |
| 대물렌즈 | 6구 전동식 노즈피스용 2X, 4X*4, 10X*5, 20X, 40X*5, 60X*5 및 100X*5 호환 대물렌즈(선택된 오일 이멀젼, 실리콘 오일 이멀젼 및 위상차 대물렌즈 포함) 선택 사항인 자동 액체 디스펜서 | ||
| 전동식 스테이지 | XY 스테이지와 자동 제어 | ||
| 초점 조절 | 전동식 초점 조절과 자동 제어 | ||
| 컬러 카메라 | 통합 2/3인치 CMOS, 3.45μm × 3.45μm 픽셀 크기, 고감도, 고해상도 | ||
| 스캔 장치 | 용량 |
슬라이드 트레이, 최대 6개 슬라이드, 다중 트레이 로더 모델로 업그레이드 가능 |
최대 슬라이드 트레이 35개, 최대 210개의 슬라이드 |
| 픽셀 해상도(컬러 카메라) |
UPLXAPO20X(NA 0.8): 0.274μm/픽셀 옵션: UPLXAPO4X(NA 0.16): 1.37μm/픽셀 |
||
| 스캔 시간 |
명시야: 약 1.5분(20배율 대물렌즈, 스캔 영역 15mm × 15mm) 형광 광시야 NOVEM: 약 14분(20배율 대물렌즈, 스캔 영역 15mm × 15mm, 채널 4개, 각 50ms 노출) |
||
| 소프트웨어 | 자동 샘플 감지(일반 및 TruAI 딥러닝), 자동 바코드 인식, 자동 초점 매핑, 자동 스캔, 자동 스티칭, 스캔 일시 중지 및 재개, Z 스택 이미징, 확장 초점 이미징(EFI), 이미지 형식: VSI, JPEG, TIFF, DICOM, 동기화된 다중 이미지 디스플레이, 무단계 줌, 줌과 스캔 동시 작동, 주석, 스크린 캡처, 슬라이드 로더 제어(다중 트레이 로더만 해당) | ||
| 형광(선택 사항) | 형광 구성 요소 |
UPLFLN4X 대물렌즈, Fly-eye 렌즈를 갖춘 조명, 전동식 미러 터렛, 전동식 필터 휠 광시야 광원 옵션: U-LGPS, Excelitas X-Cite XYLIS, X-Cite Novem SILA: 최대 6라인 레이저 컴바이너 및 스크램블러 장치 |
|
| 흑백 카메라 | 옵션: VS-304M, 1인치 CMOS, 3.45μm × 3.45μm 픽셀 크기, HAMAMATSU ORCA Flash4.0 V3, HAMAMATSU ORCA Fusion, HAMAMATSU ORCA Fusion BT | ||
| 스캐너 소프트웨어를 위한 솔루션(선택 사항) | 솔루션 라이선스 | 배치 이미지 형식 컨버터, DICOM 컨버터, 형광, SILA 획득 | |
| 데스크톱 소프트웨어(선택 사항, 분석용 개별 솔루션) | 솔루션 라이선스 | 배치 이미지 형식 컨버터, DICOM 컨버터, 감지 및 분석, 딥러닝, 3D 디콘볼루션 | |
| 환경 | 무게 |
광학 프레임: 75kg(165.3lb) 1개의 슬라이드 트레이: 0.6 kg(1.3 lb) |
광학 프레임 및 다중 트레이 로더: 149kg(328.4 lb) 35개의 슬라이드 트레이: 21kg(46.3 lb) |
|
형광: 8kg(17.6 lb) 컴퓨터 및 모니터: 19kg(41.9 lb) 카메라 커버(선택 사항): 9kg(19.8 lb) |
|||
| 작동 환경 | 컴퓨터 및 모니터: 19kg(41.9lb) 카메라 커버(선택 사항): 9kg(19.8 lb) |
||
| 작동 환경 | 온도: 15–28°C(59–82.4°F)(다른 장치 포함) 습도: 최대 80%(31°C(87.8°F)) |
||
| 전원 공급 장치*5 | 입력: 100–240 V AC, 50/60Hz, 4A 출력: 24V DC, 9.2 A |
||
| 소비 전력 | 221W | ||
*1 호환되는 옵션 대물렌즈가 필요합니다.
*2 옵션 광원, 조명, 전동식 미러 터렛 및 미러 유닛이 필요합니다.
*3 옵션 위상차 대물렌즈가 필요합니다.
*4 옵션 분석기 미러 장치 및 전동식 미러 터렛 또는 수동 회전식 분석기가 필요합니다.
*5 별도로 판매됩니다.
릴리스 노트
버전 4.3(IVD)
VS200 ASW 소프트웨어 버전 4.3은 유럽에서 임상 진단용으로 사용하기 위한 EU IVDR(체외진단용의료기기규정)에 따라 CE 인증을 받은 장치인 SLIDEVIEW DX VS200 슬라이드 스캐너를 제어하는 데 사용됩니다. 본 소프트웨어는 연구용으로만 사용 가능한(RUO) 소프트웨어 버전 4.2를 기반으로 합니다.
버전 4.2 대비 차이점
- 면책 조항, 홈페이지 및 온라인 도움말에 추가된 페이지와 링크를 통해 IVD 호환 소프트웨어 기능 설명
- 데이터베이스 기능 없음
라이선싱에 관한 참고 사항
- RUO 및 IVD 라이선스는 연결되어 있지 않습니다. RUO 소프트웨어가 탑재된 스캐너는 IVD 버전으로 업데이트할 수 없으며, 그 반대의 경우도 마찬가지임
- VS200 데스크톱 및 OlyVIA 데스크톱은 RUO 제품이며 IVD 인증을 받지 않았음
버전 4.2.1(서비스 릴리스)
개선 사항
- 바코드 인식 성능 향상을 위한 추가 옵션
- 파일 이름에서 다중 채널 스캔을 정의하기 위한 추가 구분자
- VS-SILA 스캔을 위한 보다 효율적인 메모리 관리
- VS200 ASW 및 VS200 데스크톱에서 훈련 레이블 생성을 위한 도구 창 추가
해결된 기술 문제
- E:\ 드라이브로 인한 시작 오류
- 스캔 프로젝트가 100개 미만일 때 GUI가 잘못 표시
- 6선 레이저 결합기 사용 시 검은색 이미지 타일
- NI 설치 프로그램은 PC에 인터넷 연결이 있어야만 작동함
- 클릭 이동 기능으로 수동 초점을 사용할 때 '장치가 사용 중입니다' 경고 메시지
- 초점 지점이 잘못 계산됨
- 소프트웨어가 일괄 스캔 또는 음영 보정 중에 충돌함
- 소프트웨어 재시작 후 컬러 카메라 설정 초기화됨
- 광학 요소 제거 후 소프트웨어 재시작 필요
- 버전 3.4.1에서 생성된 훈련 레이블 레이어는 버전 4.1.2 및 4.2에서 표시할 수 없음
버전 4.2
- 신규 하드웨어 지원
- VS-SILA 측정을 위해 최대 6개의 파장을 지원하며, 395nm~785nm까지 더 넓은 파장 범위 제공
- U-LGPS type 2, 개별 파장 켜기/끄기 및 전원 제어 가능
- 새로운 편광각 변경기(rev2)
- 커버슬립이 없는 모든 대물렌즈를 지원하는 커버슬립이 없는 교정 슬라이드
- 새로운 기능 및 개선 사항
- 자동 Z-범위 측정
- VS200 Desktop의 딥러닝 업데이트(이미지 회귀, 간소화된 라벨링, 즉각적인 학습, cellSens 4.2 기반의 새로운 사전학습된 IHC 네트워크)
- VS200 Desktop에서 객체 계산
- 이미지 내보내기 대화 상자(cellSens 4.2에서)가 모든 VS200 소프트웨어에 추가됨
- NIS는 클라우드 환경의 가상 머신(저희는 Microsoft Azure에서 테스트함)에 일부 제한 사항과 함께 설치할 수 있음
- 확대 배율은 DICOM 태그로 저장됨
- 더 많은 임상 관련 필드를 DICOM 태그로 직접 저장할 수 있음
- DICOM의 라벨 방향은 사용 가능한 PACS에 더 잘 맞도록 조정됨
- 새로운 비디오 튜토리얼: 가상 Z 스캐닝, 샘플 감지 개선 및 자동 초점 최적화가 VS200 ASW 소프트웨어 온라인 도움말에 추가
버전 4.1.2
새로운 기능 및 개선 사항
- 사이버 보안 업데이트: CodeMeter가 v7.60d로 업데이트됨
- 더 많은 클라이언트를 지원하기 위한 NIS SQL 및 OlyVIA web의 최적화
- OIR 형식은 VS-CONV 솔루션의 입력 형식으로 지원됨
버전 4.1.1
신규 하드웨어 지원
- VS-SILA 획득을 위한 레이저 결합기(405, 488, 561, 638 nm 파장)
- U-LGPS 백색 LED
- 반사 명시야용 KL-2500
- VS-SILA 획득용 광학 절편 장치 및 트리거 보드
새로운 기능 및 개선 사항

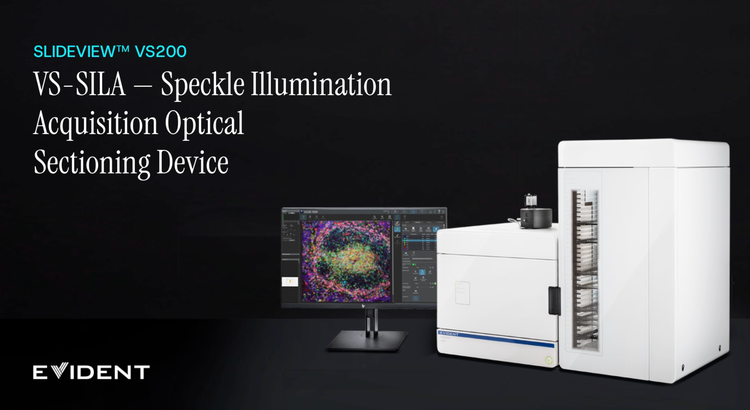

- VS-SILA 모듈(광학 단면화용)
- VS200 ASW, NIS SQL, VS200 Desktop 및 OlyVIA Desktop이 Windows 11에서 지원됨
- 이미지 획득 과정에서 샘플 마스크, 초점 포인트, 초점 맵, 선명도 레이어 등 추가적인 이미지 레이어를 필요에 따라 선택적으로 생성할 수 있습니다.
- NIS SQL 데이터베이스용 자격 증명 관리자 통합
- 상단 및 하단: 라이브 모드에서 가상 Z 획득을 위한 절대 Z 범위 정의
- DICOM 형광 스캔의 8비트 전용 DICOM 뷰어 디스플레이 최적화를 위한 사전 처리
- OIR 파일 형식을 DICOM으로 변환 지원
- ROI 저장 및 로드 기능
- MicroPDF417 바코드 유형 지원
- OlyVIA 웹에서 이미지 다운로드 지원
