VS-SILA
VS-SILA(Speckle Illumination Acquisition) 광학 절단 장치는 VS200 시스템 및 소프트웨어에 쉽게 통합됩니다. 스페클은 특히 두꺼운 샘플에서 선명한 이미지를 제공하기 위해 초점이 맞지 않는 빛을 제거하여 고대비 이미지를 얻는 데 사용됩니다. 이미지는 스캔 중에 계산되며 후처리가 필요하지 않으므로 장치가 획득 속도에 최소한의 영향만을 미칩니다.
개요
고대비 광학 절단 이미지
VS-SILA(Speckle ILlumination Acquisition) 광학 절단 장치는 VS200 시스템 및 소프트웨어에 쉽게 통합됩니다. 스페클은 특히 두꺼운 샘플에서 선명한 이미지를 제공하기 위해 초점이 맞지 않는 빛을 제거하여 고대비 이미지를 얻는 데 사용됩니다. 이미지는 스캔 중에 계산되며 후처리가 필요하지 않으므로 장치가 획득 속도에 최소한의 영향만을 미칩니다.
광학 절단 기술
Bliq Photonics가 개발한 VS-SILA 장치는 VS200 시스템에 흐릿함이 없는 고대비 이미지를 제공하는 데 사용되는 카메라 기반의 광학 절단 기술입니다.

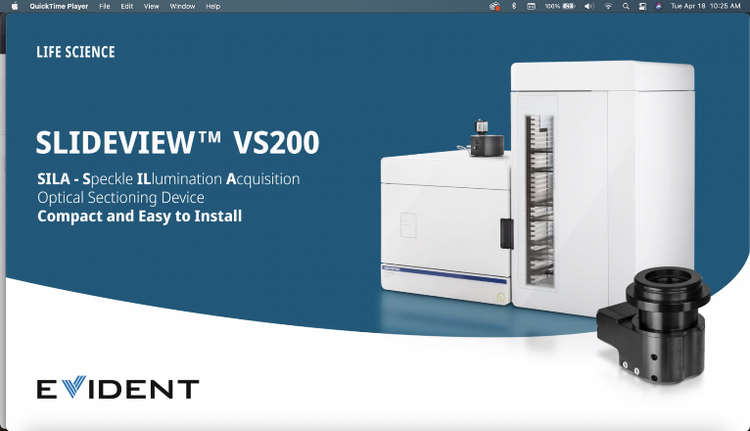

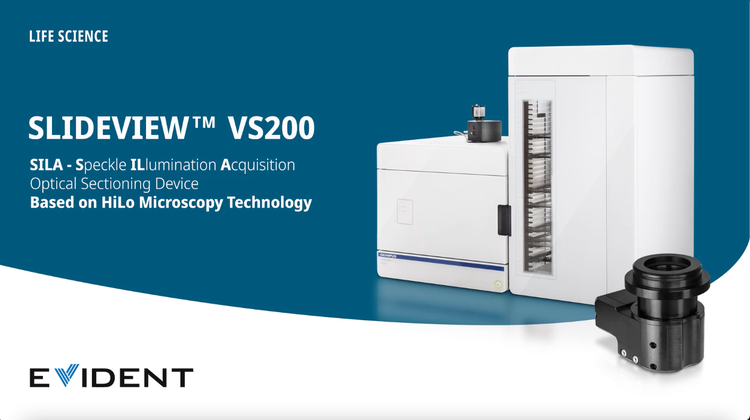

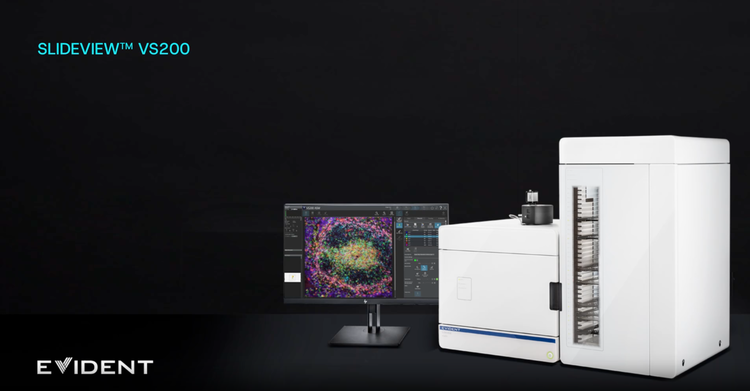

새로운 차원의 슬라이드 스캐닝에 대해 자세히 알아보려면 VS-SILA 광학 절단 장치 제품에 관한 동영상을 시청하세요
https://adobeassets.evidentscientific.com/content/dam/video/video/library/VS200_v4.2_SILA_fv.mp4
간편한 사용
VS-SILA 장치는 어떤 두께의 샘플에서든 배율에 관계없이 쉽게 사용할 있습니다. 특별한 보정이 필요하지 않으며, 기존의 다양한 Evident 대물렌즈와 호환됩니다. 슬라이드를 수동으로 또는 로더를 사용하여 삽입하고, 소프트웨어를 로드한 후 'VS-SILA' 옵션이 활성화된 상태에서 이미지를 획득하면 됩니다.
설치가 용이한 작은 크기
VS-SILA 모듈은 컴팩트합니다. 수동으로 또는 로더 VS200 시스템과 함께 사용할 수 있으며, 기존의 VS200 스캐너는 현장에서 업그레이드할 수 있습니다.
다양한 분야에 사용할 수 있는 다기능성
이 장치는 투명화 고정 세포/조직을 포함한 대부분의 샘플 유형에서 사용할 수 있습니다. 광학 절단을 사용하면 일반 광시야 현미경의 한계를 넘어 모든 배율에서 두꺼운 샘플을 이미지화할 수 있습니다.
창자가 보이는 전체적인 플라나리아 편형동물 Schmidtea mediterranea의 20배율 광시야(왼쪽) 및 VS-SILA(오른쪽) 이미지. 파란색: DAPI. 녹색: 내부 장 세포, 빨간색: 외부 장 세포. 샘플 제공: 독일 괴팅겐 Max Planck 다학제과학 연구소, 조직 역학 및 재생 부서, Amrutha Palavalli.
응용 기술
깊은 샘플에서 얻어지는 선명한 이미지
이 기술은 높은 침투 깊이를 제공합니다. 깊은 수준에서도 스페클이 선명하게 유지되므로 깊이 들어가도 동일한 광학 절단 기능을 유지할 수 있습니다.
4배율에서 획득한 개요, 상세 스캔은 20배율에서 획득한 19µm Z 시리즈의 확장 초점 이미지(EFI)입니다. 파란색: DAPI, 녹색: GFAP(성상세포), 노란색: IbaI(미세아교세포). 빨간색: NeuN(뉴런). 샘플은 오스트리아 파라셀서스 의과대학(Paracelsus Medical University), SCI-TReCS(Spinal Cord Injury and Tissue Regeneration Center Salzburg) 센터의 Institute of Experimental Neuroregeneration에서 제공했습니다.
손쉬운 조정
VS-SILA 광학 절단 장치는 짧은 시간에 넓은 시야를 스캔합니다.

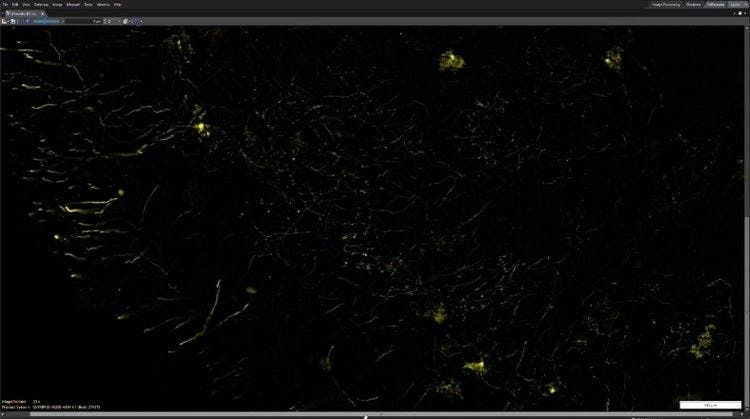

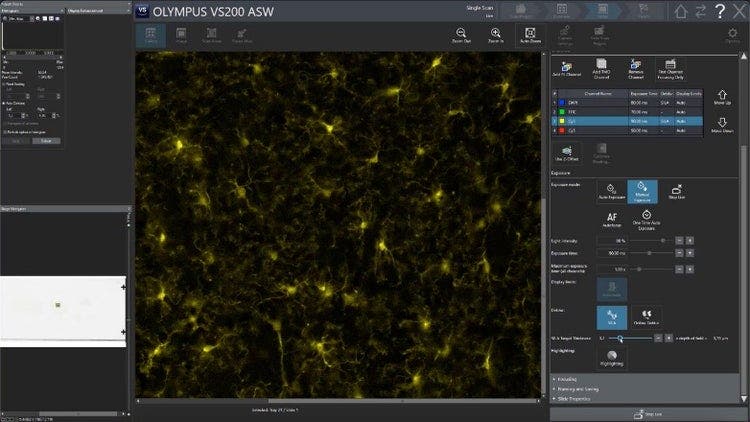

라이브 뷰에서 광학 절단 이미지를 시각화하는 기능을 사용한 빠른 처리

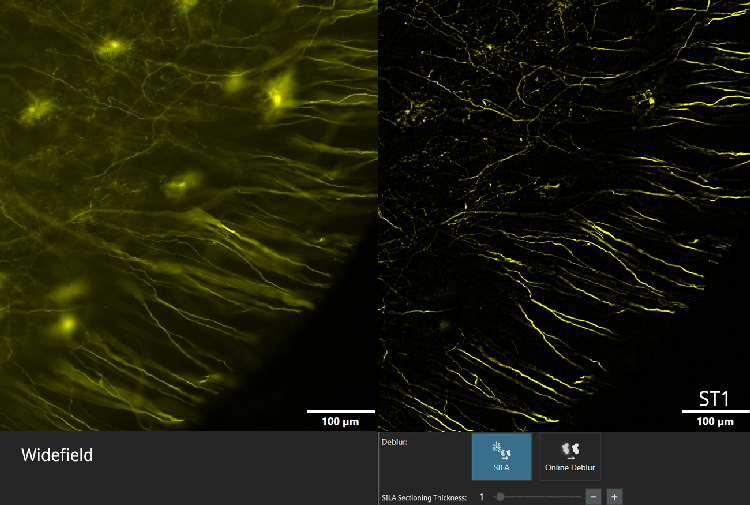

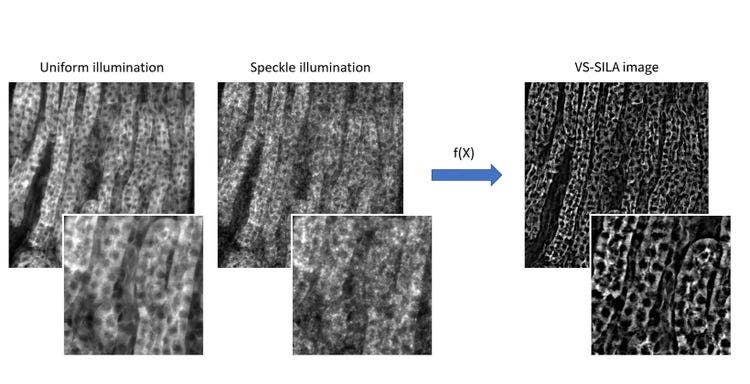

VS-SILA 광학 절단 장치는 수학적으로 처리된 두 개의 조사 이미지를 사용하여 초점이 맞지 않는 요소를 신속하게 제거합니다. 이미지는 HiLo 현미경 기술을 기반으로 하드웨어와 소프트웨어의 조합을 사용하여 얻습니다. VS-SILA 계산은 이미지 획득 중에 GPU에서 실행되므로 라이브 이미지에서 직접 광학 절단 기능을 미리 볼 수도 있습니다. 한 개의 매개변수를 사용하여 공초점 핀홀을 조정하는 것과 유사하게 초점 평면 위와 아래의 초점이 맞지 않는 빛을 제거합니다.

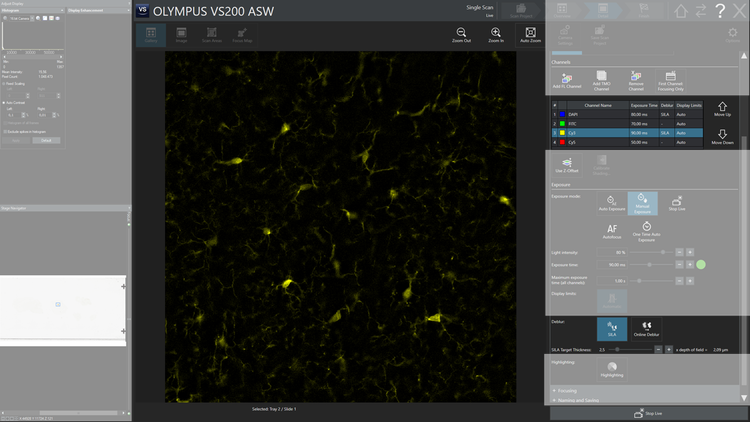

간편한 사용성
단 한 개의 매개변수만 조정하면 절단 이미지를 얻을 수 있습니다: 절단 두께. 디콘볼루션(deconvolution)에서처럼 이미지를 후처리할 필요가 없으며, 개체의 점 확산 함수(PSF)를 계산할 필요도 없습니다.

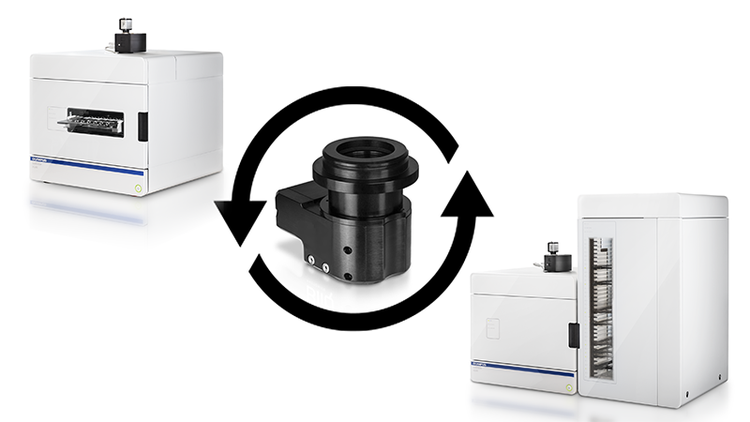

기존 VS200 슬라이드 스캐너를 쉽게 업그레이드
VS-SILA 모듈은 업그레이드 키트로 주문할 수 있으며, 당사의 서비스 담당자가 VS200 기본 장치 또는 로더 시스템에 쉽게 설치할 수 있으므로 새 시스템을 구입하지 않고도 광학 절단 이미지를 얻을 수 있습니다.
응용 분야
다양한 응용 분야에서 효과적
VS-SILA 광학 절단 장치를 사용하면 다양한 두께의 투명화 고정 샘플을 이미지화할 수 있습니다. 이는 특히 신경 생물학, 식물학, 오가노이드 연구, 곤충학, 발생 생물학 및 조직 재생 분야에 유용합니다.
오가노이드
20배율에서 획득한 오가노이드 샘플의 오가노이드 광시야(왼쪽) 및 VS-SILA(오른쪽) 이미지. 20µm 두께의 Z 시리즈를 획득하고, 확장 초점 이미징(EFI)으로 처리했습니다. 오가노이드는 405nm, 488nm, 561nm 및 638nm 여기로 이미징되었습니다. 샘플 제공: 유럽 고객.
백합꽃
20배율에서 획득한 12µm 백합 꽃봉오리의 VS-SILA 확장 초점 이미지(EFI)의 광시야(왼쪽) 및 VS-SILA(오른쪽) 이미지로, 전체 보기와 확대 보기를 모두 보여줍니다. 노란색 및 빨간색: 561nm 및 638nm으로 여기된 자가형광 신호

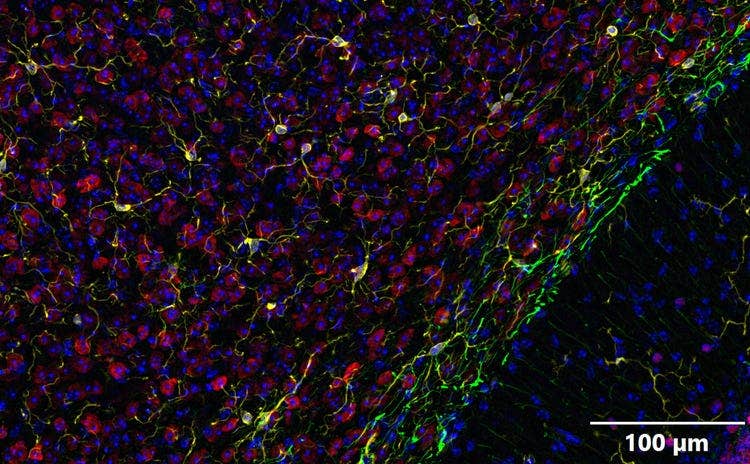

40µm 생쥐 뇌 시상 절편의 VS-SILA 이미지. 4배율에서 획득한 개요, 상세 스캔은 20배율에서 획득한 19µm Z 시리즈의 확장 초점 이미지(EFI)입니다. 파란색: DAPI, 녹색: GFAP(성상세포), 노란색: IbaI(미세아교세포). 빨간색: NeuN(뉴런). 샘플은 오스트리아 파라셀서스 의과대학(Paracelsus Medical University), SCI-TReCS(Spinal Cord Injury and Tissue Regeneration Center Salzburg) 센터의 Institute of Experimental Neuroregeneration에서 제공했습니다.
유연한 고정 세포 이미지화
2D 및 3D 이미지 획득: (조건을 정할 수 있는 라이브 VS-SILA 이미지), Z 스택, 스티칭 및 EFI.
다채널 획득: 최대 4채널(405, 488, 561 및 638nm 여기 파장)로 사용할 수 있습니다.
두꺼운 샘플에 최적화
깊을수록 스페클이 선명하게 유지되므로 높은 침투 깊이를 유지할 수 있습니다.
사양
대상 표본
Rowspan=3
이미징
Rowspan=5
(20배율 대물렌즈, 스캔 영역 15mm × 15mm, 채널 4개, 각 50ms 노출)
광원
Rowspan=3
375nm: 70mW
730nm: 50mW
기타 파장: 100mW
AC 어댑터: 15VDC, 7A
SILA 하드웨어
Rowspan=4
(높이 × 너비 × 깊이)
무게: 520g(1.1lb)
습도: 최대 80%(31°C 또는 87.8°F)
고도: 2000m(6561.7ft)
임계값: 3.0V
