应用笔记

纺织机械陶瓷零件的表面粗糙度/使用激光显微镜进行微米级尺寸区域的表面粗糙度测量。

应用

用于制造服装用纺织品的机器配备了大量导纱器，以卷绕或引导纱线。这些导纱器很重要，因为纱线与导纱器以高速直接接触。如果导纱器的表面太粗糙，则纱线可能卡在导纱器上并断裂，或者纱线质量可能受到摩擦生热影响。必须定量评估导纱器表面的表面粗糙度和不平整性（微小和划痕）。
导纱器由坚固耐用的陶瓷制成。陶瓷表面上有小而粗糙的不规则目标，这些使用传统的接触式粗糙度测量工具或三维微型测量机（如白光干涉仪）难以测量。一直到前不久，这些微型测量机还都是唯一可用于测量这些导纱器表面粗糙度的工具，并且没有工具可用于测量与纱线接触非常小的区域的粗糙度。

奥林巴斯的解决方案

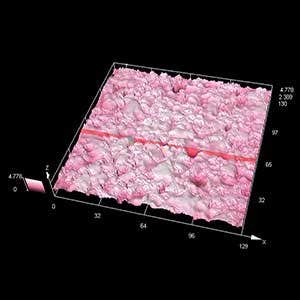

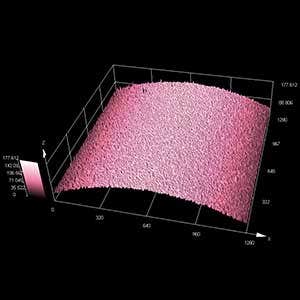

奥林巴斯LEXT三维激光扫描显微镜可实现高分辨率、高精度的非接触式三维形状测量。用户可以精确测量表面粗糙度和表面不规则目标的深度（或高度）。LEXT显微镜使用与接触式显微镜相同的粗糙度（二维）参数，从而提供与接触式显微镜兼容的测量结果。LEXT显微镜还有符合ISO25178要求的三维粗糙度参数，使您能够通过使用三维图像和数值数据的表面区域评估，获得比线性粗糙度更多的信息。
