TIRF成像 TIRF物镜和Ixplore TIRF

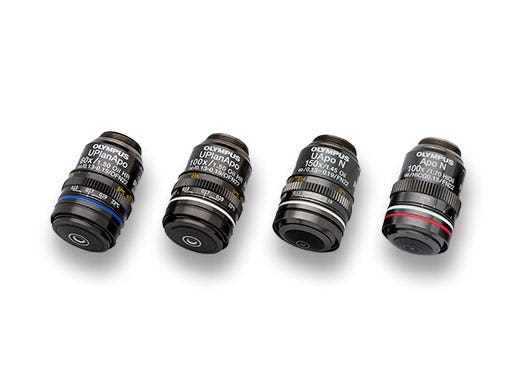

用于TIRF的高分辨率物镜

高数值孔径（NA）对于TIRF显微成像非常重要。作为TIRF成像领域的领军企业，奥林巴斯提供多种规格的高NA系列物镜，NA值从1.45到全球最高的1.7*¹ 放大倍率从60倍到150倍。现代显微成像方法，例如利用sCMOS相机进行超高分辨大视野成像时，需要高品质物镜。这就是我们研发先进物镜生产技术的原因。这种先进的抛光技术，使得我们能够创造出世界上首款NA为1.5*² 的平场校正复消色差物镜。该系列物镜在大视野下依然能够提供优秀的平场图像，是TIRF成像的理想工具。

*1 根据奥巴斯公司的研究，到2018年11月为止。
*2 根据奥巴斯公司的研究，到2018年11月为止。

https://static5.olympus-lifescience.com/data/Video/Library/tirf-imaging-of-changes01_480.mp4?rev=B0DB

Related Videos

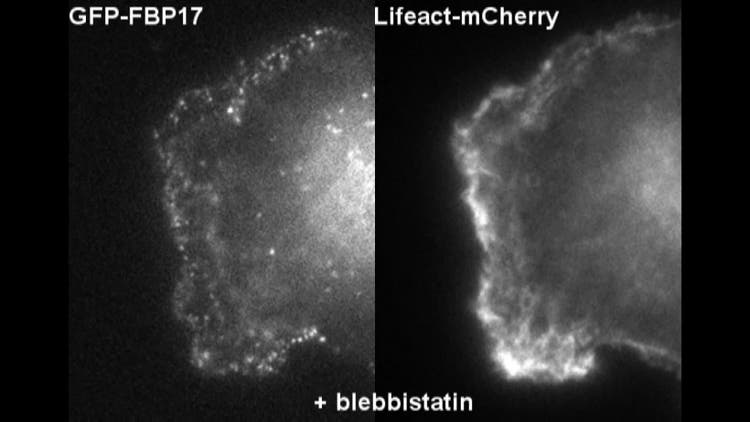

长时程TIRF成像，观察质膜与FBP17蛋白之间的聚合与解聚作用。

利用高数值孔径物镜，调节TIRF成像深度，获得高信噪比图像。
TIRF成像有助于细胞生物学研究。这幅图片展示了细胞膜形态和分子动力学的变化。物镜：UAPON100XOTIRF。*^{4
*4 UPLAP0100XOHR的前代型号}

图像来源： Kazuya Tsujita, Ph.D., Toshiki Itoh, Ph.D., Biosignal Research Center, Organization of Advanced Science and Technology, Kobe University Reference: Nat Cell Biol. 2015 Jun; 17 (6): 749–58. doi: 10.1038/ ncb3162.

更多地了解TIRF物镜

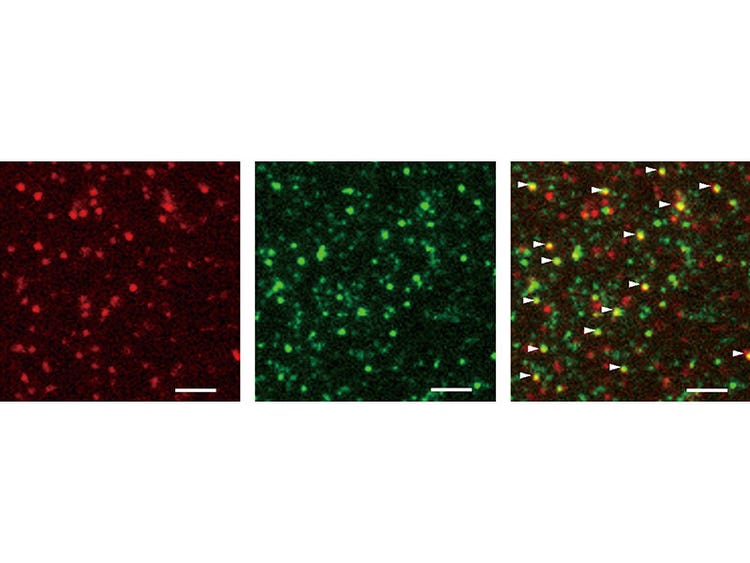

单分子荧光成像，计数跨膜离子通道复合体的亚单位（APON100XHOTIRF）

得益于1.70的数值孔径，该物镜使得单分子TIRF成像分辨率更高，图像更明亮。

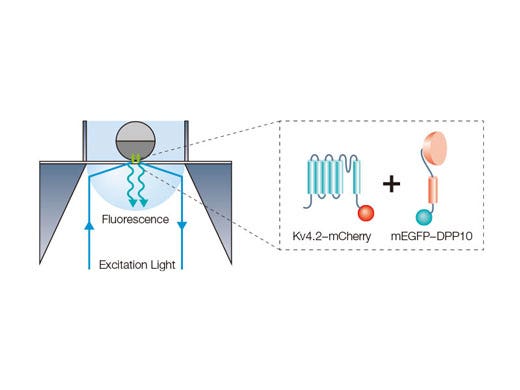

亚单位计数*⁵ 该技术用于分析Kv4.2-DPP10复合物中辅助二肽基肽酶样蛋白10（DPP10）分子的数量，该分子可联结到跨膜离子通道Kv4.2。APON100XHOTIRE物镜的高NA值，使得研究人员能够测量由单分子漂白导致的荧光强度变化。本次研究*⁶ 显示，DPP10亚单位中最多4个分子形成具有离子通道Kv4.2的复合物。

*5 Ulbrich, MH, and Isacoff EY. “Subunit counting in membrane–bound proteins.” Nature Methods, 4 (2007): 319–321.

\

*6 Kitazawa M, Kubo Y, and Nakajo K. “Kv4.2 and accessory dipeptidyl peptidase–like protein 10 (DPP10) subunit preferentially form a 4:2 (Kv4.2:DPP10) channel complex.” J Biol Chem, 290 (2015): 22724–22733.
