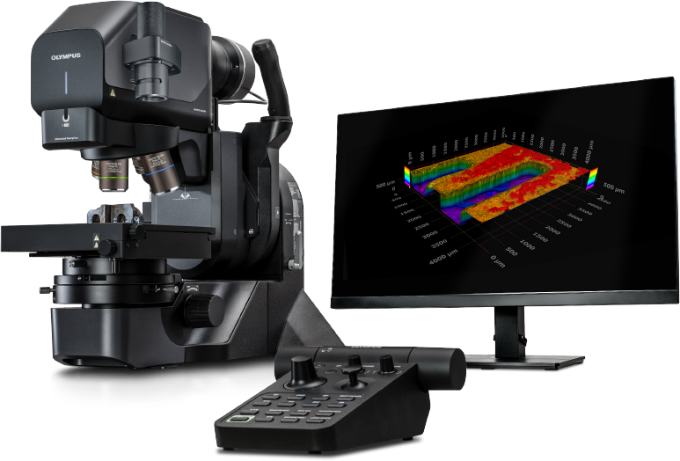

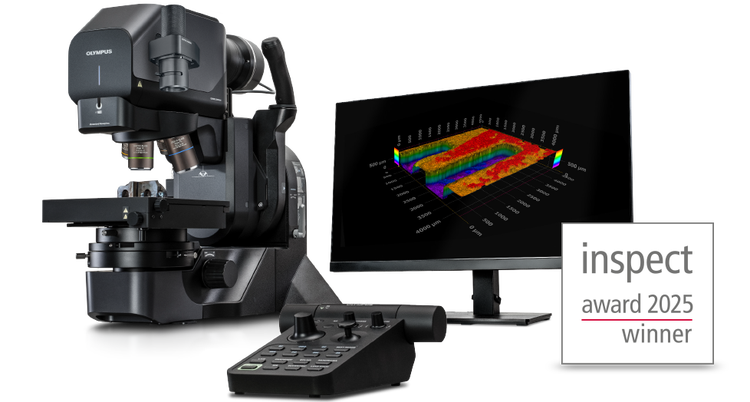

DSX2000数码显微镜
DSX2000 全电动数码显微镜通过智能工具、一体化成像和可自定义界面简化任务、提高工作效率并简化研究人员和 QC 实验室专业人员的工作。使您的团队能够快速获得精确的结果并捕捉超过 4K 分辨率的出色图像。
DSX2000数码显微镜
选择您的型号
DSX2000数码显微镜系列包括电动、通用或标准变焦头选项，因此您可以完全根据自己的成像和工作流程需求定制系统。无论您的团队需要全自动化、高级功能还是只需要基本功能，DSX2000系列都能满足您的需求。

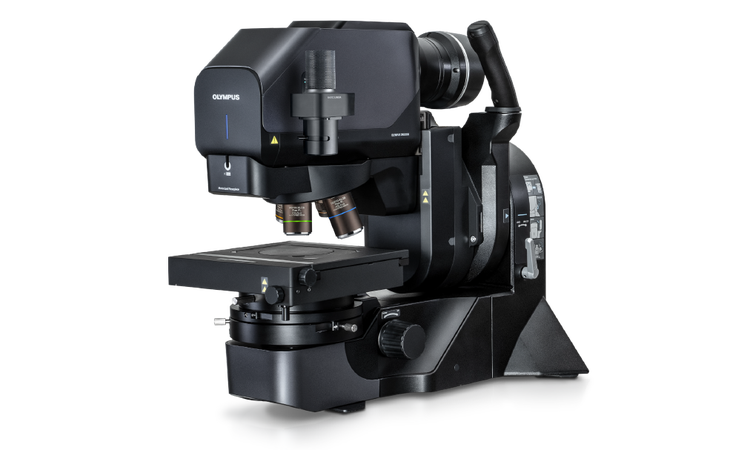

全电动DSX2000 MZH
全电动化设计简化了任务，提高了生产力，可助力您的团队轻松应对各种挑战。带有自动旋转物镜转盘的电动变焦头，最多支持四个物镜，可轻松改变放大倍率，并有助于从宏观检测到微观检测的无缝切换。该型号显微镜非常适合高分辨率观察，以及需要高效做出通过/不通过决定的检测应用。

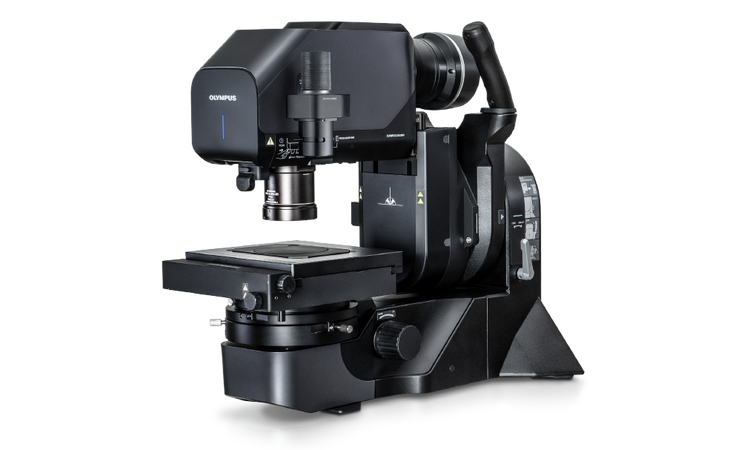

多功能一体化DSX2000 UZH/SZH
我们的通用和标准变焦头型号可以在单一系统中实现从宏观检测到微观检测的无缝切换。滑动式物镜转换器最多可装载两个物镜，实现放大倍率的无缝转换。这些型号可以灵活使用各种物镜类型（包括超长工作距离选项），还可从各种角度对样品进行成像。
一体化解决方案
通过一体化解决方案简化操作
DSX2000数码显微镜可轻松提供可靠的结果，从而可使您腾出宝贵的时间专注于更重要的工作。只需少量培训即可获得检测结果，或快速、准确地回答您的研究问题。

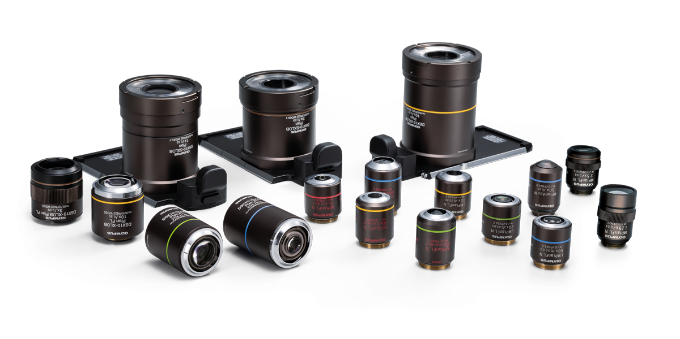

通观全局
DSX2000显微镜系列提供21X–7300X的宽放大倍率范围，可使用同一个系统完成宏观和微观检测。您可以根据不同的样品和应用，在20种物镜包括超长工作距离和高分辨率型）中进行选择，以轻松调整成像设置。

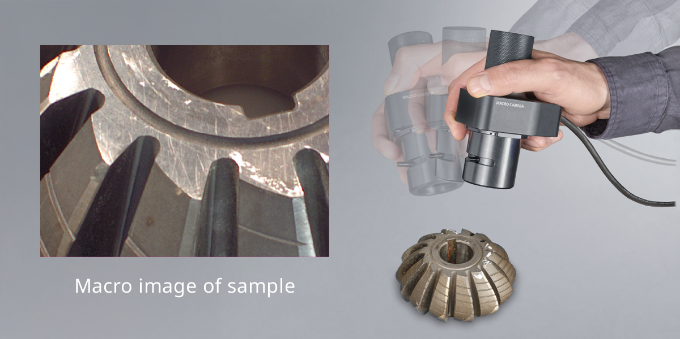

快速灵活的宏观成像
使用宏观相机可以快速捕捉样品的概览图像。这个灵活的配件可以拆卸下来，用手持握，对无法放置在载物台上的大型样品进行成像。在软件中切换至宏观相机视图非常简单，在微观成像和宏观成像之间的切换可以轻松完成。使用所需的概览图像和放大图像可以更快地生成内容全面的报告。
快速、轻松地切换物镜
可快速轻松地更改DSX2000型号上的物镜。符合人体工程学的系统中易于更换的物镜和可调节设置，可让您更快地工作，并保持舒适感受。

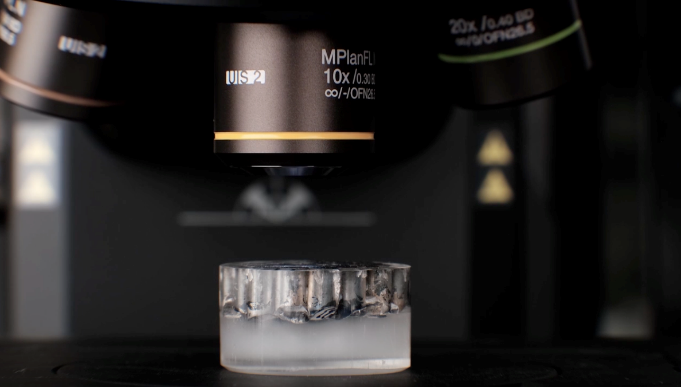

自动切换
对于配有电动变焦头的系统，您可以通过控制面板或电脑，控制自动旋转物镜转盘，轻松改变放大倍率。
使用滑块进行物镜转换
配备了标准或通用变焦头的系统还可以通过滑动式物镜转换器，无缝变换放大倍率；此转换器可同时安装两个物镜。只需滑动物镜即可切换放大倍率，进行快速宏观至微观成像。该系统可以轻松更换物镜类型，灵活满足各种检测需求。
一键查看重要信息
只需点击一下按钮，DSX2000显微镜就能提供七种不同的观察方法。尝试使用明场（BF）、偏斜（OBQ）、暗场（DF）、MIX（暗场+明场）、偏光（PO）、微分干涉*（DIC）或我们独特的阴影浮雕法（SR），可以找到优化的观察条件。
*SZH型号上不提供这种观察方法。

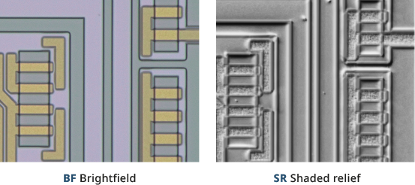

实时发现缺陷
阴影浮雕观察可以实时发现超细微缺陷，没有后处理延迟。移动载物台并无缝扫描样品，可立即观察阴影浮雕图像，进行快速、全面的检测。

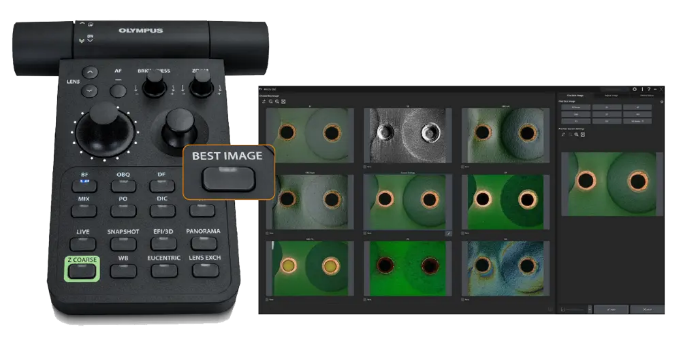

快速找到优化图像
优化图像功能可确定优化成像模式，只需点击一下，即可显示需要查看的内容。
左图：使用SZX2-CPO偏光板墨盒和透射光拍摄的塑料模塑产品。
右图：使用SZX2-CDF暗场墨盒和透射光拍摄的纤维。
为样品量身定制照明
使用各种透射照明和对比度选项，观察透明、半透明或薄样品的内部细节。只需根据样品的类型和用途选择相应的墨盒即可。
可调整的样品定位
加宽的载物台（最大可达200 × 100毫米）可容纳多个或大型样品，而倾斜机架和旋转载物台则有助于将样品放置于适当的观察条件下。
智能软件
工作更智能，威力大无比
DSX2000显微镜与PRECiV图像分析软件配套使用，可大幅提高效率。DSX2000数码显微镜的定制工作流程和人工智能（AI）功能可使您更智能地工作，以更高效的方式进行常规检测或复杂的分析。
定制的工作流程，加快了操作进程
EZ模式通过仅显示必要功能而简化界面。自行定制的工作流程仅显示可用按钮，确保了界面的一致性和易用性，同时减少了出错的可能性。

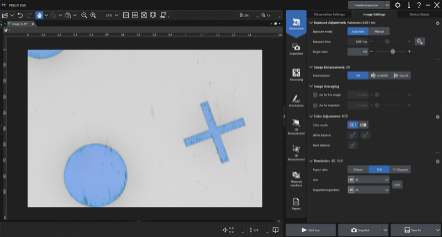

1. 定义工作流程
2. 排列图标

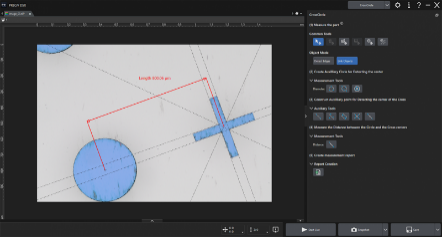

3. 激活工作流程
利用人工智能提高效率
PRECiV软件为DSX2000显微镜配备了我们独特的Live AI（实时人工智能）功能。这个强大的工具可以立即让隐藏的细节显露出来，并突出显示实时图像的关键特征，而无需进行额外处理。人工智能辅助决策让专家无需再反复检查图像。

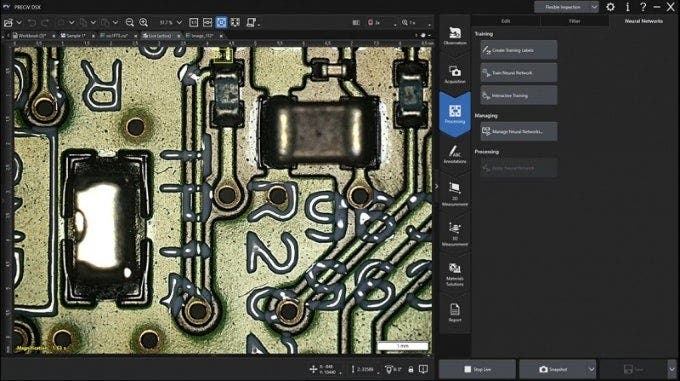

1. 生成实时图像

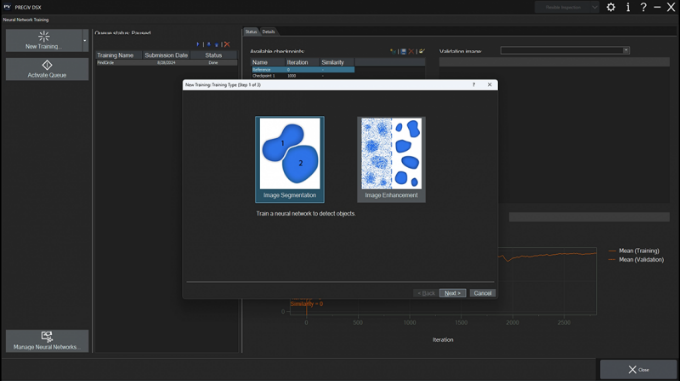

2. 训练神经网络（5分钟）
使用统一软件，简化检测任务
PRECiV软件在我们所有的工业显微镜中以相同的方式运行，为数码显微镜（DSX系列）和传统显微镜（BX和SZX系列）创建了统一的分析环境。您可以使用软件提供的工具，进行2D/3D测量、图像增强、宏记录、人工智能辅助分析等操作。

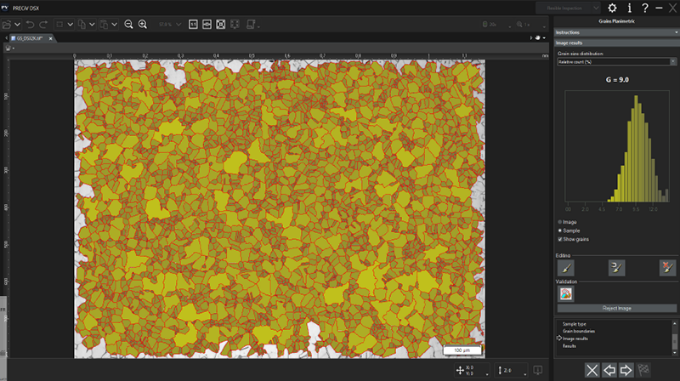

点击几下，即可进行合规测量
符合标准的自动工作流程，简化了材料分析的日常工作。可从晶粒度、铸铁分析、相分析、非金属夹杂物评级等选项中进行选择。

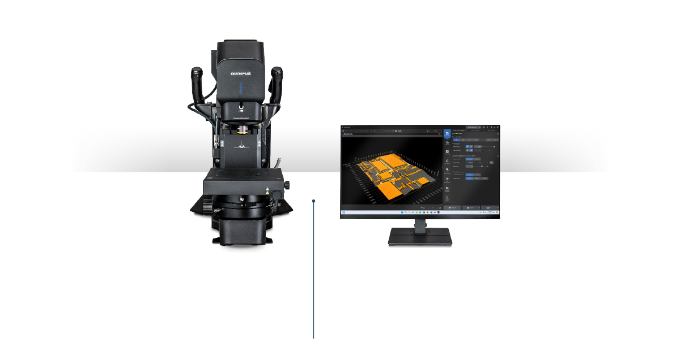

无缝网络集成
可轻松将DSX2000显微镜连接到您公司的网络，以符合IT合规性要求并实现快速图像共享。

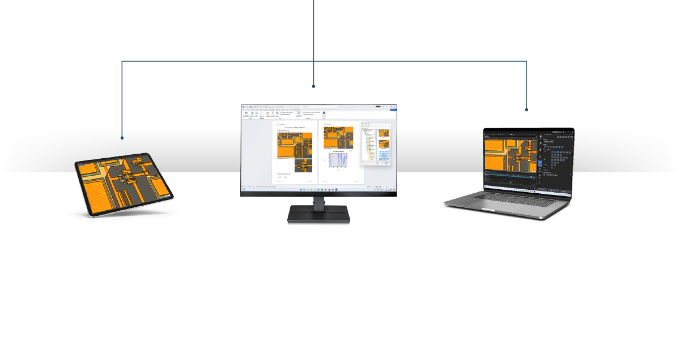

大幅提高了数据通量
可在任何配备了PRECiV软件的电脑上分析图像。这样，DSX2000显微镜就可以腾出时间，进行图像采集，从而提高了工作流程的效率。
轻松创建合规报告
可以使用Microsoft 365插件在Microsoft Word、Excel或PowerPoint中设计您自己的报告。

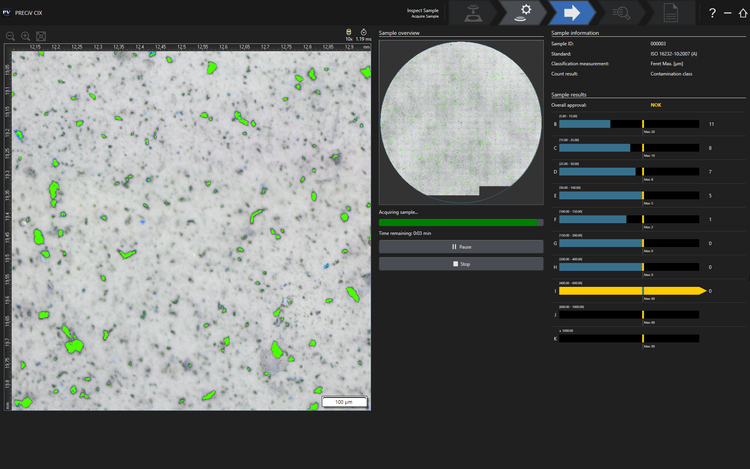

清洁度分析
简化技术清洁度
清洁度在制造业中至关重要。 微米级污染物会导致故障，因此当今的标准要求对颗粒数量、大小和特性有清晰的洞察。 借助 PRECiV ADM* 软件，DSX2000 在一个易于使用的平台上提供这些颗粒分析结果。 只需点击一下，即可根据公司和行业标准（包括 ISO 16232 和 VDA 19）定制合规结果。
*PRECiV ADM 仅适用于 MZH 型号。
引导式清洁度分析工作流程
DSX2000 是一款交钥匙解决方案，专为满足自动化技术清洁度检测的需求而设计。 优化成像、精确检测和引导式操作步骤，在减少人工工作量和污染风险的同时，提供准确且可重复的检测结果。
直观、易于点击的工作流程步骤： 安装样品 → 编辑设置 → 运行检测 → 分析结果 → 创建报告。
选择缩略图后，系统会自动定位到该污染物。
从容审查颗粒结果
快速且直观的颗粒物分析功能，得益于一键重新分类并关联带测量数据的关联缩略图。 更新会自动应用于所有视图，从而以更少的人工干预提供清晰、一致的结果。

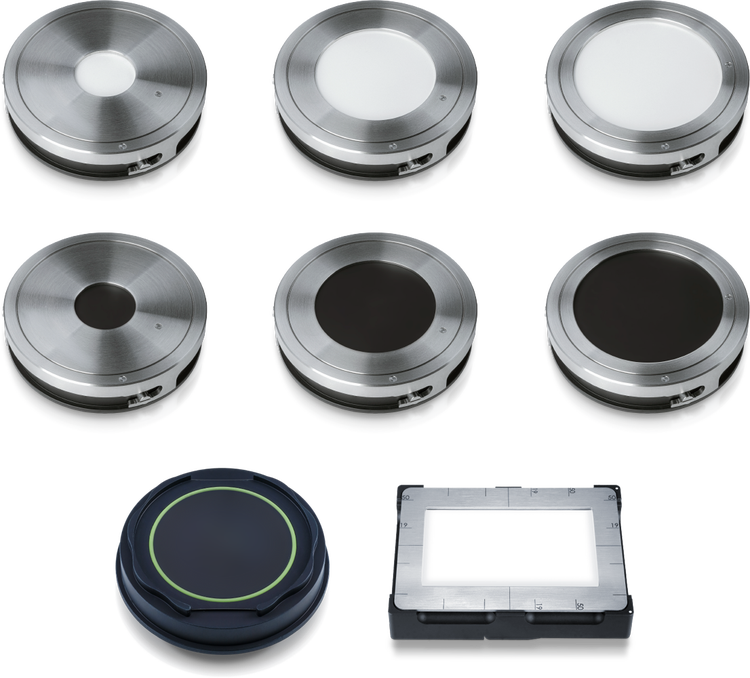

适用于多种常用采样方法
多种支架支持圆形和矩形检测区域，包括不同过滤器尺寸、胶带采样样品、平面冶金表面和颗粒捕集器等选项。 该软件可自动识别支架类型和检测区域，从而保证结果的一致性。
胶带采样支架的供应情况可能因地区而异。
精准成像
保证图像和测量结果准确无误
DSX2000数码显微镜可生成卓越的图像和精准的测量结果，可满足质量控制、故障分析和研发的严格要求，从而让您对结果充满信心。

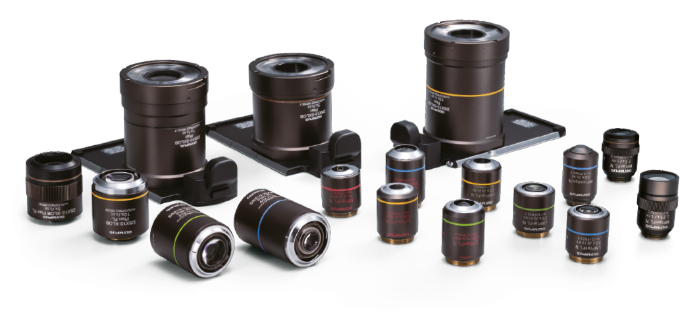

灵活的光学部件
Evident秉承百年创新的传统，在精密光学领域拥有深厚的专业积淀。无论您是在调查故障原因还是进行常规质量检查，我们种类齐全的专用物镜系列都能提供检测所需的宽放大倍率范围（21X-7300X）和工作距离。
超越4K的高分辨率成像
DSX2000显微镜的图像质量超过了标准的4K分辨率*，可为各类样品（无论是大型、薄型、厚型、粗糙型、反光型还是透明型）提供更高的清晰度和更宽的覆盖范围，从而增强了检测能力。例如，该系统与32英寸4K显示器配套使用，可进一步增强观察和分析样品细节的能力。
* SZH型号不提供4K以上的分辨率。

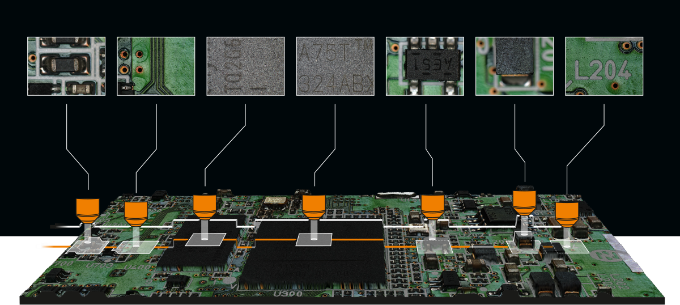

连续自动对焦
物镜会根据被测样品表面的不平整度自动上下移动，即使观察位置发生了变化，也能提供始终对焦的实时图像。DSX2000显微镜无需手动调整焦距，有助于实验室提高分析和检测效率。
高级3D测量
通过精准的三维分析，详细了解样品表面高度和特征，完成复杂的检测。

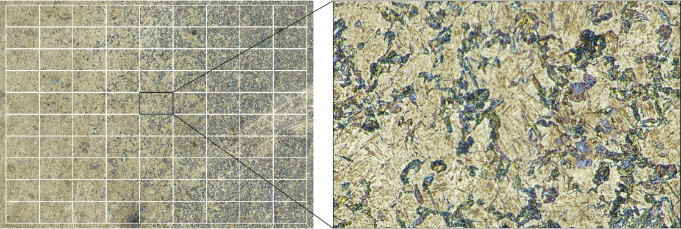

无限的图像大小
无缝拼接可快速创建大型宏观图像，能够在更短的时间内分析大型样品。可随意创建任意大小的宏观图像；仅有的限制是硬盘空间的大小和载物台的行程范围。
保存和调用观察设置
捕获的图像会自动记录观察设置。只需点击一下，即可重复使用条件，以实现成像的一致性和可重复性。

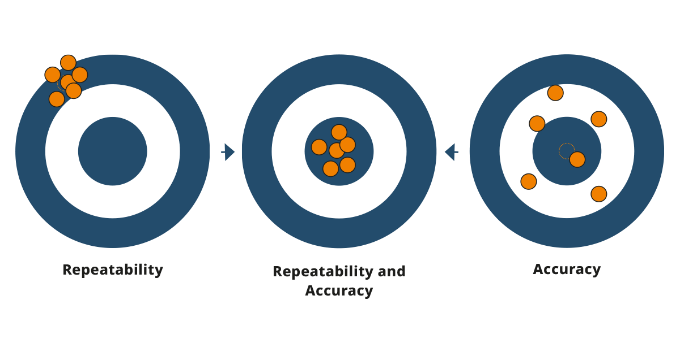

有保证的*准确度和可重复性
远心光学元件和由Evident技术人员进行的可追溯、有时间标记的校准，既有助于获得精准结果，又易于符合您的计量标准。专业的现场校准和服务计划有助于您以可预测的成本保持DSX2000显微镜的合规性，特别是在购买新系统时以特优价格购买了捆绑的多年计划。
*只有在设备已经按照制造商的规格进行了校准且处于无缺陷状态时，才能提供有保证的准确性和可重复性。校准必须由Evident的技术人员或Evident授权的专家执行。
技术规格
DSX2000的技术规格
| 变焦头 | 标准（DSX20-SZH） | 通用（DSX20-UZH） | 电动（DSX20-MZH） | |||||
| 光学系统 | 光学系统 | 远心光学系统 | 远心光学系统 | 远心光学系统 | ||||
| 光学变焦倍率 | 1X至10X | 1X至10X | 1X至10X | |||||
| 光学变焦放大方式 | 电动 | 电动 | 电动 | |||||
| 校准 | 自动 | 自动 | 自动 | |||||
| 物镜转换器 | 手动滑动式物镜转换器 | 手动滑动式物镜转换器 | 电动物镜转盘 | |||||
| 可装载物镜的数量 | 最多2个物镜 | 最多2个物镜 | 最多4个物镜 | |||||
|
准确度和 可重复性（X-Y平面） |
准确性*1 | ±3% | ±3% | ±3% | ||||
| 可重复性：3σn-1 | 2% | 2% | 2% | |||||
| 可重复性（Z轴）*2 | 可重复性：σn-1 | 1 μm | 1 μm | 1 μm | ||||
| 相机 | 图像传感器 | 1.1英寸1237万像素彩色CMOS图像传感器，全局快门 | 1.1英寸1237万像素彩色CMOS图像传感器，全局快门 | 1.1英寸1237万像素彩色CMOS图像传感器，全局快门 | ||||
| 冷却 | 珀尔帖冷却 | 珀尔帖冷却 | 珀尔帖冷却 | |||||
| 帧率 | 60 fps（最大） | 60 fps（最大） | 60 fps（最大） | |||||
| 超级（像素位移模式） | 不提供 |
6000 × 6000（1:1） 8192 × 6000（4:3） |
6000 × 6000（1:1） 8192 × 6000（4:3） |
|||||
| 超高（3CMOS模式） | 不提供 |
3000 × 3000（1:1） 4096 × 3000（4:3） |
3000 × 3000（1:1） 4096 × 3000（4:3） |
|||||
| 超高 |
3000 × 3000（1:1） 4096 × 3000（4:3） |
3000 × 3000（1:1） 4096 × 3000（4:3） |
3000 × 3000（1:1） 4096 × 3000（4:3） |
|||||
| 4K模式 | 3840 × 2160（16:9） | 3840 × 2160（16:9） | 3840 × 2160（16:9） | |||||
| 高 |
1500 × 1500（1:1） 2048 × 1500（4:3） |
1500 × 1500（1:1） 2048 × 1500（4:3） |
1500 × 1500（1:1） 2048 × 1500（4:3） |
|||||
| 高（2 × 2像素融合） |
1500 × 1500（1:1） 2048 × 1500（4:3） |
1500 × 1500（1:1） 2048 × 1500（4:3） |
1500 × 1500（1:1） 2048 × 1500（4:3） |
|||||
| 全高清模式 | 1920 × 1080（16:9） | 1920 × 1080（16:9） | 1920 × 1080（16:9） | |||||
| 照明 | 彩色光源 | LED灯 | LED灯 | LED灯 | ||||
| 使用寿命 | 60000小时（设计值） | 60000小时（设计值） | 60000小时（设计值） | |||||
| 观察 | BF（明场） | 提供 | 提供 | 提供 | ||||
| OBQ（偏斜） | 提供 | 提供 | 提供 | |||||
| DF（暗场） |
提供 LED四分区环形照明 |
提供 LED四分区环形照明 |
提供 LED四分区环形照明 |
|||||
| MIX（明场 + 暗场） |
提供 BF + DF同时观察 |
提供 BF + DF同时观察 |
提供 BF + DF同时观察 |
|||||
| PO（偏光） | 提供 | 提供 | 提供 | |||||
| DIC（微分干涉） | 不提供 | 提供 | 提供 | |||||
| SR（阴影浮雕） | 提供 | 提供 | 提供 | |||||
| 用于对比度设置的机械光圈 | 提供 | 提供 | 提供 | |||||
| 用于焦深的机械光圈 | 不提供 | 提供 | 提供 | |||||
| 聚焦 | 对焦 | 电动 | 电动 | 电动 | ||||
| 行程 | 101 mm（电动） | 101 mm（电动） | 75 mm（电动） | |||||
| *1 需要由Evident或经销商服务技术人员进行校准。为保证XY轴的准确性，需要用DSX-CALS-HR（校准样品）进行校准。 | ||||||||
| *2 当使用20倍或更高倍率的物镜时。 | ||||||||
| 物镜 | DSX10-SXLOB | DSX10-XLOB | UIS2 | |||||
| 物镜 | 最大样品高度 | DSX20-UZH、DSX20-SZH | 50 mm | 115 mm | 145 mm | |||
| DSX20-MZH | 71 mm | 101 mm | ||||||
|
最大样品高度 （自由角度观察） |
50 mm | 50 mm | 50 mm | |||||
| 齐焦距离 | 140 mm | 75 mm | 45 mm | |||||
| 总放大倍率*3 | 20.9X–1461X | 43.8X–5845X | 26.1X–7307X | |||||
| 实际视场 |
18182 × 13317 μm – 260 × 190 μm |
8658 × 6341 μm - 65 × 48 μm | 14546 × 10654 μm - 52 × 38 μm | |||||
| *3 在27英寸4K显示器上，比例设置：175%，防抖模式：关闭，适合窗口模式。 | ||||||||
| 载物台 | DSX20-TMTS | DSX20-RMTS | DSX20-LMTS | U-SIC4R | ||||
| 载物台 | XY载物台：电动/手动 | 电动 | 电动 | 电动 | 手动 | |||
| XY行程 | 100 mm × 100 mm |
行程优先模式：100 mm × 100 mm 旋转优先模式：50 mm × 50 mm |
200 mm × 100 mm | 100 mm × 105 mm | ||||
| 透射照明 | 集成式（PO、DF、BF、OBQ模式可选） | 不提供 | 不提供 | 不提供 | ||||
| 旋转角度 | 不提供 |
提供 行程优先模式：±20° 旋转优先模式：±90° |
不提供 | 不提供 | ||||
| 显示旋转角度 | 不提供 | 图形用户界面（GUI） | 不提供 | 不提供 | ||||
| 最大负载能力 | 5 kg | 5 kg | 5 kg | 1 kg | ||||
| 机架 | DSX20-UF | DSX20-TF | ||||||
| 机架 | Z轴行程 | 50 mm（手动） | 50 mm（手动） | |||||
| 倾斜观察 | 不提供 | 提供：±90° | ||||||
| 倾斜角度显示 | 不提供 | 图形用户界面（GUI） | ||||||
| 倾斜角度方式 | 不提供 | 手动，固定/松开手柄 | ||||||
| 宏观相机 | ||||||||
| 宏观相机 | 图像传感器 | 1/2.5英寸彩色CMOS图像传感器，全局快门 | ||||||
| 图像大小 | 1:1显示，1944 × 1944 4:3显示，1944 × 1458 全高清显示屏，1920×1458 |
|||||||
| 视场大小（水平） | 81 mm 至 ∞ | |||||||
| 显示器 | ||||||||
| 显示器 | 屏幕尺寸 | 27英寸/32英寸 | ||||||
| 分辨率 |
全高清：1920 × 1080 4K：3840 × 2160 |
|||||||
| 系统合计 | 正置机架系统 | 倾斜机架系统 | ||||||
| 系统合计 | 重量（机架、观察头、电动载物台、显示器和操控面板） | 54.7 kg | 51.7 kg | |||||
| 功耗 | 100–120V / 220–240 V, 1.1/0 .54A, 50 Hz/60 Hz | 100–120V / 220–240 V, 1.1/0 .54A, 50 Hz/60 Hz | ||||||
| 软件 | ||||||||
| PRECiV DSX PRECiV ADM |
包含： 设备控制、视频录制、延时成像、大范围全景采集、扩展焦点成像、3D 图像采集、Z 轴堆叠采集、位置列表导航、最佳图像功能、扩展二维测量、三维测量、报告工具、神经网络处理、宏命令录制器、技术清洁度分析（仅适用于配备 PRECiV ADM 的 MZH 型号） | |||||||
| 操作系统 | Windows 11，64比特 | |||||||
| 网络连接 | 与大多数流行的防病毒软件兼容，允许Windows安全更新，图像可以直接保存到OneDrive。 | |||||||
| 报告制作应用程序 | Microsoft 365/Microsoft Office 365、Office 2024、Office 2021、Office 2019 | |||||||
| 可选软件 | 3D 分析应用、计数和测量、神经网络训练、材料解决方案（晶粒度、铸铁、相分析、孔隙率、粒度分布、非金属夹杂物、层厚度、涂层厚度）、测量序列。 | |||||||
| 定制项目 |
包括：可定制的用户界面，用于创建预定义的工作流程 可选项：晶圆导航、特定样品的自动分析 |
|||||||
DSX2000物镜
| 物镜型号 | 在显示器上的放大倍率 | 工作距离（mm） | 数值孔径（NA） | 视场*1（μm） | |
|
超长工作 距离物镜 提供较长的工作距离 （透镜和样品之间） |
DSX10-SXLOB1X*2
|
20.9–146.1X | 51.7 | 0.03 | 18182 × 13317 μm - 2597 × 1902 μm |
|
DSX10-SXLOB3X *2
|
43.8–438.4X | 66.1 | 0.09 | 8658 × 6341 μm - 866 × 634 μm | |
|
DSX10-SXLOB10X *2
|
146.1–1461X | 41.1 | 0.20 | 2597 × 1902 μm - 260 × 190 μm | |
|
高分辨率、长工作 距离物镜 提供高 分辨率和长 工作距离 |
DSX10-XLOB3X *2
|
43.8–438.4X | 30.0 | 0.09 | 8658 × 6341 μm - 866 × 634 μm |
|
DSX10-XLOB10X
|
146.1–1461X | 30.0 | 0.30 | 2597 × 1902 μm - 260 × 190 μm | |
|
DSX10-XLOB20X
|
292.3–2923X | 20.0 | 0.40 | 1299 × 951 μm - 130 × 95 μm | |
|
DSX10-XLOB40X
|
584.5–5845X | 4.5 | 0.80 | 649 × 476 μm - 65 × 48 μm | |
|
高性能、高数值孔径（NA）物镜 提供纳米级的高性能 |
MPLFLN1.25X *4
|
26.1–182.7X | 3.5 | 0.04 | 14546 × 10654 μm - 2078 × 1522 μm |
|
MPLFLN2.5X *4
|
39.1–365.3X | 10.7 | 0.08 | 9697 × 7102 μm - 1039 × 761 μm | |
|
MPLFLN2.5XBD *5
|
39.1–365.3X | 8.7 | 0.08 | 9697 × 7102 μm - 1039 × 761 μm | |
|
MPLFLN5XBD
|
73.1–730.7X | 12.0 | 0.15 | 5195 × 3805 μm - 519 × 380 μm | |
|
MPLFLN10XBD
|
146.1–1461X | 6.5 | 0.30 | 2597 × 1902 μm - 260 × 190 μm | |
|
MPLFLN20XBD
|
292.3–2923X | 3.0 | 0.45 | 1299 × 951 μm - 130 × 95 μm | |
|
MPLFLN50XBD
|
730.7–7307X | 1.0 | 0.80 | 519 × 380 μm - 52 × 38 μm | |
|
MPLAPON50X *3
|
730.7–7307X | 0.35 | 0.95 | 519 × 380 μm - 52 × 38 μm | |
|
LMPLFLN10XBD
|
146.1–1461X | 10.0 | 0.25 | 2597 × 1902 μm - 260 × 190 μm | |
|
LMPLFLN20XBD
|
292.3–2923X | 12.0 | 0.40 | 1299 × 951 μm - 130 × 95 μm | |
|
LMPLFLN50XBD
|
730.7–7307X | 10.6 | 0.50 | 519 × 380 μm - 52 × 38 μm | |
|
MXPLFLN20XBD
|
292.3–2923X | 3.0 | 0.55 | 1299 × 951 μm - 130 × 95 μm | |
|
MXPLFLN50XBD
|
730.7–7307X | 3.0 | 0.80 | 519 × 380 μm - 52 × 38 μm |
*1 放大倍数和视场基于27英寸4K显示器，比例设置：175%；防抖模式：关闭；适合窗口模式；图像宽高比：4：3。
*2 DSX10-SXLOB1X、3X、10X和DSX10-XLOB3X不支持偏光（PO）观察。
*3 MPLAPON50X不支持暗场（DF）、MIX或阴影浮雕（SR）观察。
*4 MPLFLN1.25X和2.5X不支持暗场（DF）、MIX、偏光（PO）、微分干涉（DIC）或阴影浮雕（SR）观察。
*5 MPLFLN2.5XBD不支持偏光（PO）或微分干涉（DIC）观察。
