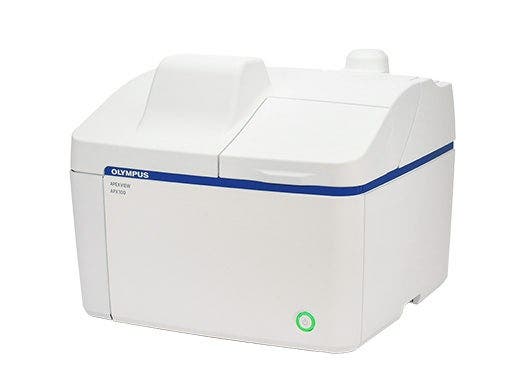

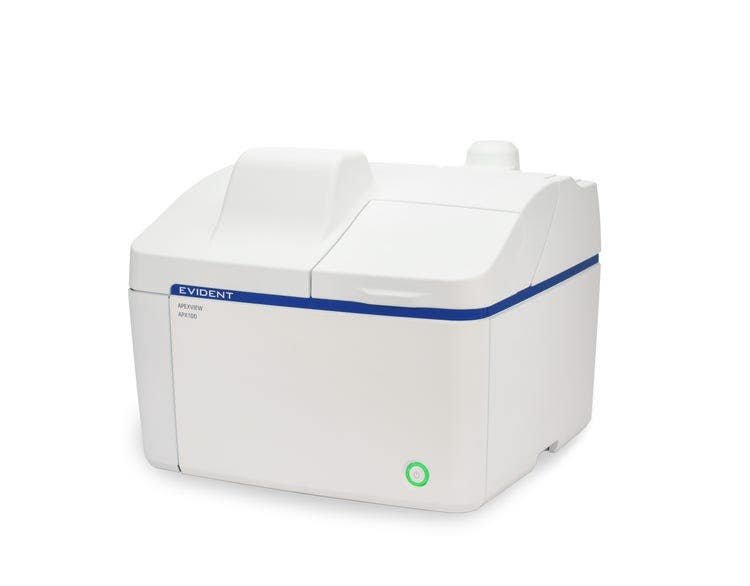

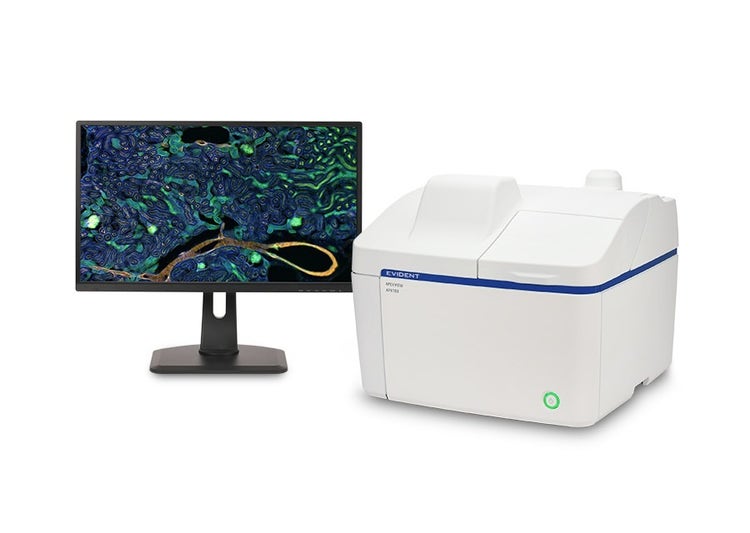

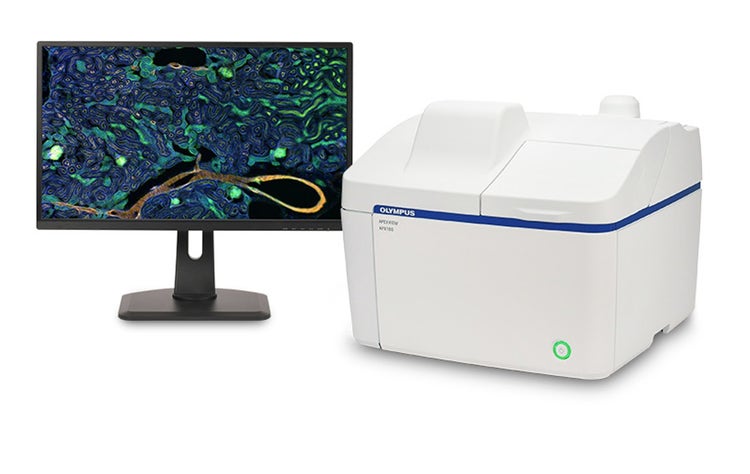

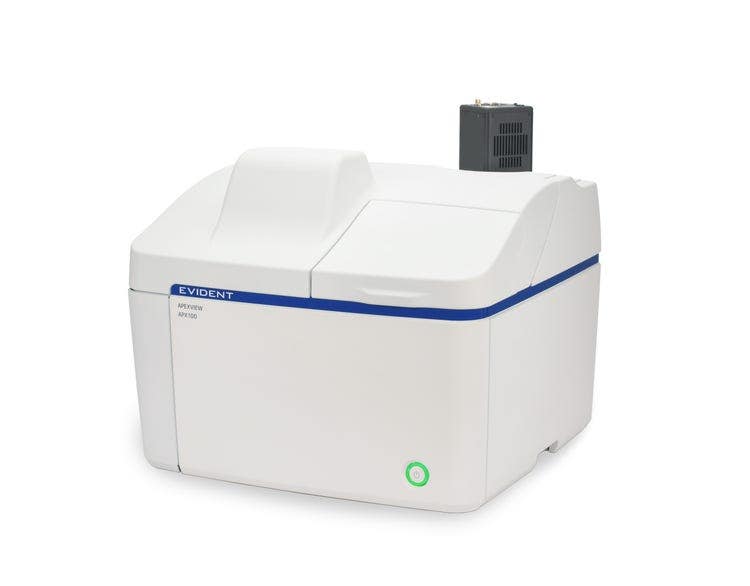

APEXVIEW APX100 桌面荧光显微镜
APEXVIEW™ APX100 桌面荧光显微镜具备研究人员所需的成像能力,助力其取得推动研究进展的成果。该设备针对现代实验室的实际情况进行设计,在全数字平台上融合了简便性、高性能、卓越的成像质量和灵活性。智能自动化功能减少了易出错的手动操作,而优质的光学系统和强大的软件则有助于提供值得研究人员信赖的可靠数据。
APX100 桌面荧光显微镜
赋能科研,突破研究
潜心探索,不为设备所困

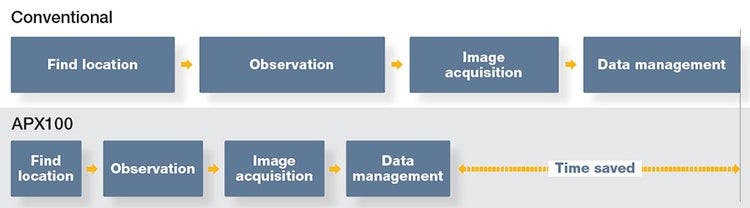

在APX100中使用全自动化的成像工作流,使得从样本定位和自动对焦到数据管理一步到位。凭借用户友好型界面,只需几下点击即可完成所有操作,无需复杂的专家模式。
全数字化系统摒弃了传统显微镜的暗室环境及复杂操作,各类研究者均能轻松实现高端成像。
集成多维度图像采集于一体——多通道荧光、明场、图像拼接、三维成像、延时成像和渐变反差(GC)成像,一体化平台致力科研驱动。
小鼠肾脏。Alexa Fluor 488 WGA、Alexa Fluor 568 鬼笔环肽、DAPI。
智能自动化
赋能用户,化繁为简

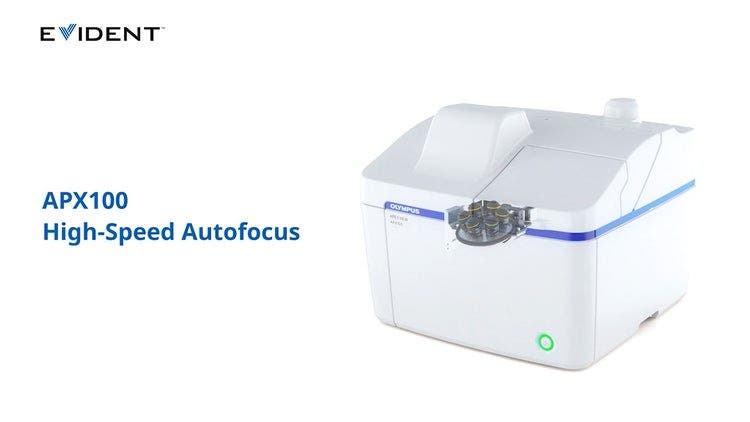

高速自动对焦
系统的自动对焦速度是传统自动对焦算法的12倍,因此您可以减少找样时间,专注于数据采集。
直观的界面

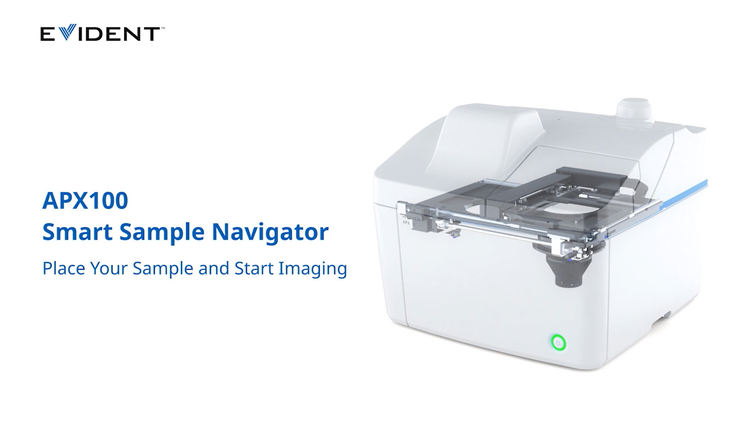

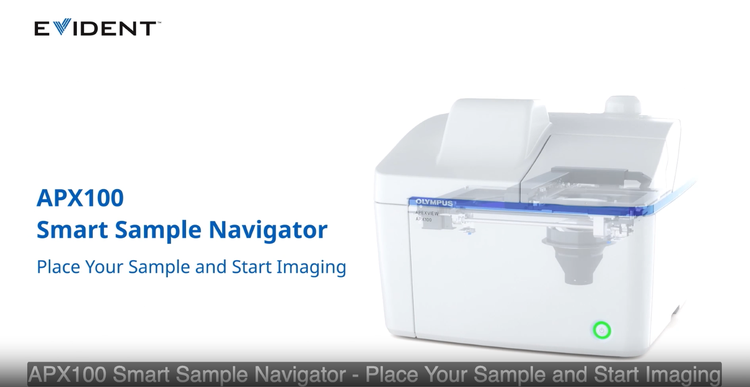

APX100 的操作非常简单——装入样本、盖上盖子、点击即可开始。直观的软件通过易于掌握的界面简化了成像工作流程 ,让您能够自信地设置复杂的多维实验。
自动化项目与数据管理
APX100 可自动对图像进行标记、整理和存储,减轻人工分类负担,并较大程度地降低出错风险。
- 图像分类有序、易于查找:在图像采集过程中,软件会为每个样本自动创建文件夹,并将 数据保存到相应的文件夹中
- 一致的索引编制:让您的数据井然有序且易于查找,避免误将数据保存到错误的文件夹中

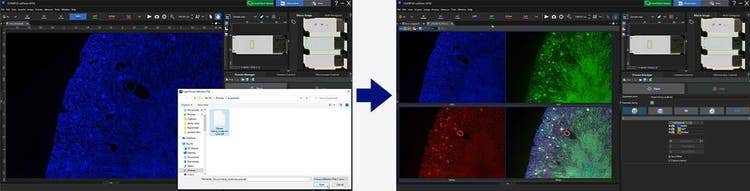

- 参数一键调用:所有重要的采集设置都会与图 像数据一同保存,以便日后进 行重复实验时能够轻松调用
富有洞察的图像
成像洞见,智启新知活
科学突破依赖于准确、可量化的数据。
APX100 将高端光学硬件与强大的图像处理和分析功能相结合,为您的研究提供高质量的图像,并助您获得研究所需的更深入见解。
BSC-1 细胞的微管蛋白和细胞核。

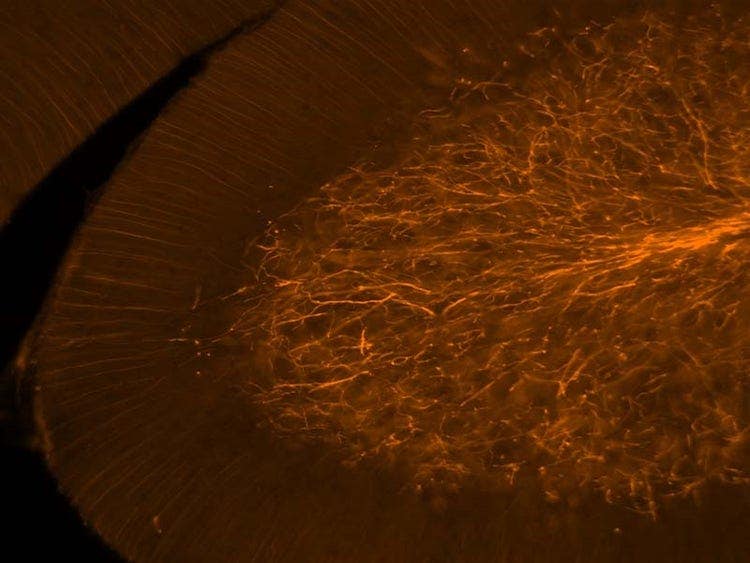

大鼠脑切片。左图:球面像差导致图像模糊。右图:通过电动校正环校正了球面像差。

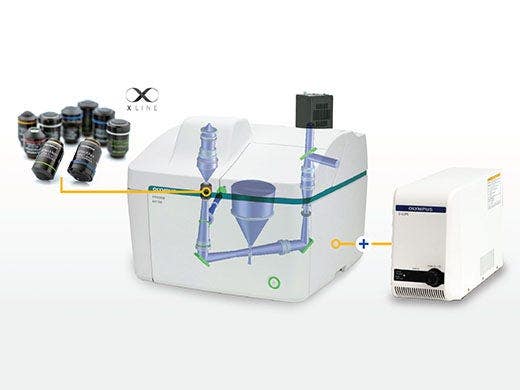

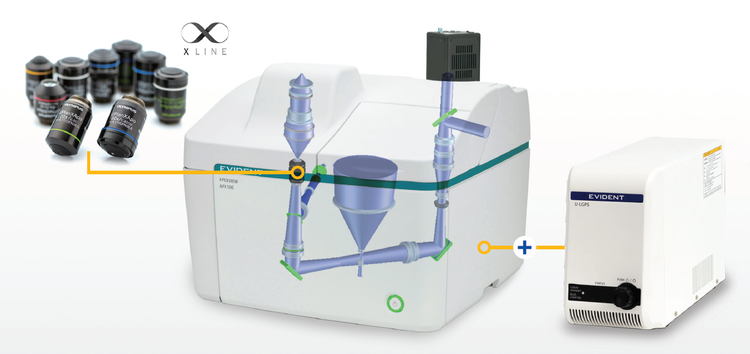

专为您的研究量身定制的光学系统
Evident 备受赞誉的光学系统可帮助您清晰观察样本的真实
细节,从而准确了解生物结构的位置和组成。
。您可以为系统配备我们屡获殊荣的 X Line™ 物镜系列,以获得明亮、稳定的成像效果;或者使用我们专为满足各类研究需求而设计的专
用物镜。通过 硅油浸、长工作距离和塑料校正等选项,推动您的科研发现。
电动校正环可根据您的样本类型对物镜进行全自动调节,从而进一步提升成像质量。
清晰观察未经染色的样本

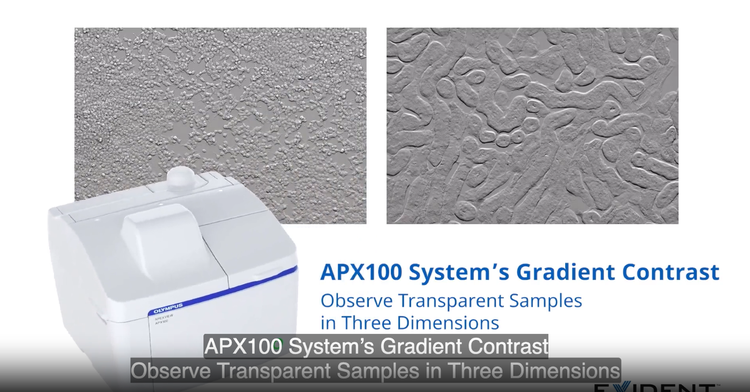

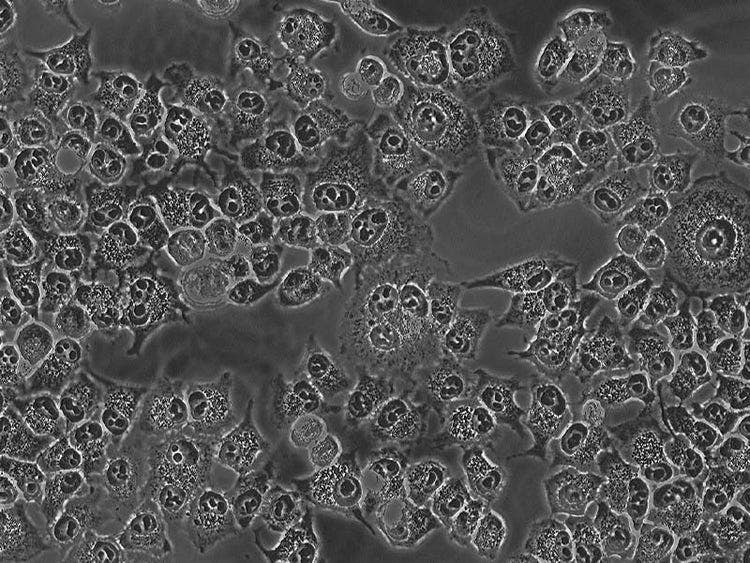

APX100 的渐变反差成像法可对未染色的标本进行高对比度、高细节的成像。
- 无需染色即可获得清晰成像:从厚样本到微小细胞结构,无所不观
- 降低污染风险:可透过玻璃和塑料培养皿以及多孔板进行成像
- 始终如一的清晰度:可减少传统相位可视化方法中可能出现的晕影效应及其他视觉伪影
“渐变反差(gradient contrast)成像技术通过清晰呈现类器官的细微结构,在验证疾病可重复性方面发挥了重要作用。此外,该技术能够在常规培养条件下实现高质量观察,这也是其另一项引人注目的特点。”
Toshiro Sato MD/PhD
Ryo Igarashi MD/PhD
Keio University
肝细胞类器官的变反差成像,
图片由Keio University的Toshiro Sato MD/PhD 和Ryo Igarashi MD/PhD提供
使用UPLXAPO4X物镜拍摄的小鼠肺组织。染色:HE。
无缝拼接图像

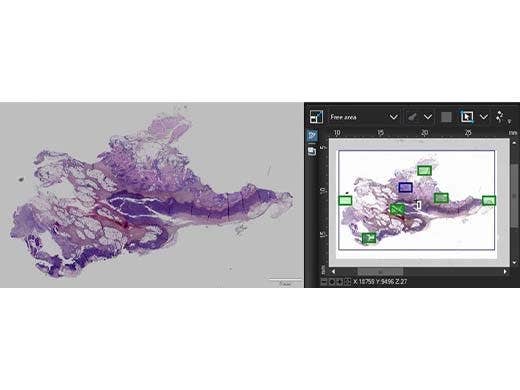

在全景视野下查看完整样本。Evident的智能阴影校正功能可自动将大面积图像拼接成一张无缝图像,通过精确对齐和阴影校正,确保无缝的图像拼接。
强大的图像处理功能
Evident的TruSight™反卷积技术能够提供超出光学极限的分辨率,在锐化并增强图像的同时,还能保持原始荧光强度分布不变。

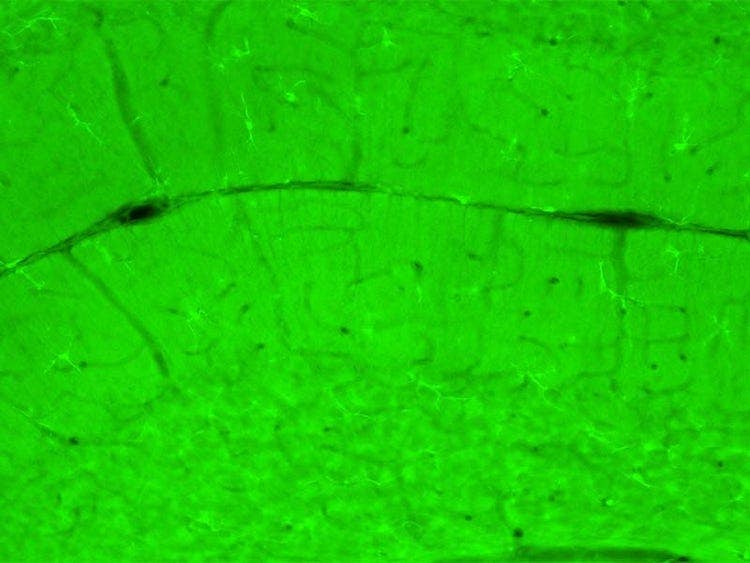

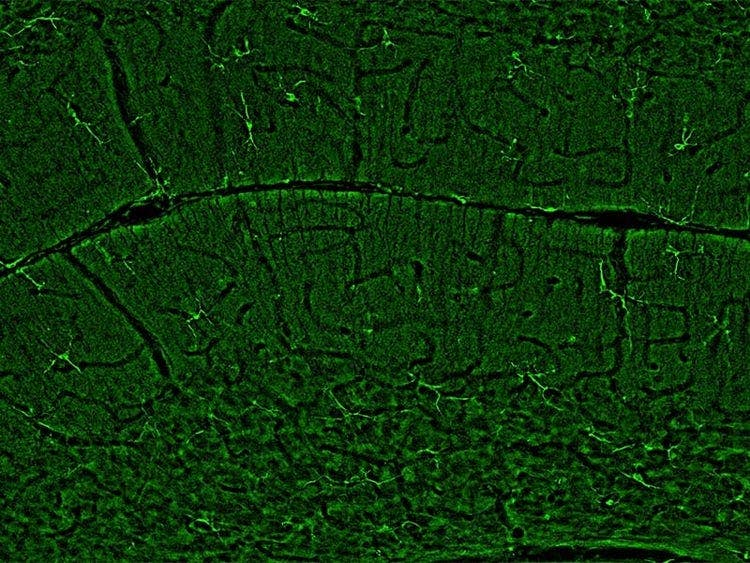

左:未启用 TruSight。右:启用 TruSight。
切片由 Encor Scientific 提供。
活细胞成像,化繁为简
APX100 支持长时程活细胞成像,其配套工具既能维持细胞存活率,又能确保在每个时间点都获得一致的图像质量。
- 渐变反差成像(GC模式):无需染色即可清晰、详细地显示透明标本、厚样本和细胞结构
- 活细胞装置:通过控制温度、湿度和二氧化碳浓度,维持稳定的培养条件
- Surface Finding功能:有效防止焦距漂移,确保在长期延时 实验中样本始终保持对焦
- 微流控系统:可在实验过程中输送化合物或更换培养基,以实时捕捉细胞的反应
划痕实验
人主动脉内皮细胞(HAEC)划痕实验的延时成像(2天)。
图像数据由东京大学医院心血管内科上田和孝博士提供。
加速研究的图像处理与分析功能
我们先进的 cellSens 图像处理和分析软件与 APX100 系统无缝集成,为您提供快速、高效地处理和分析数据的工具。
cellSens 图像分析
可选的 cellSens 软件提供强大的分析功能。
- 可使用多种图像处理技术,包括计数细胞内信号、分析延时数据的亮度,以及Evident公司的TruAI深度学习技术

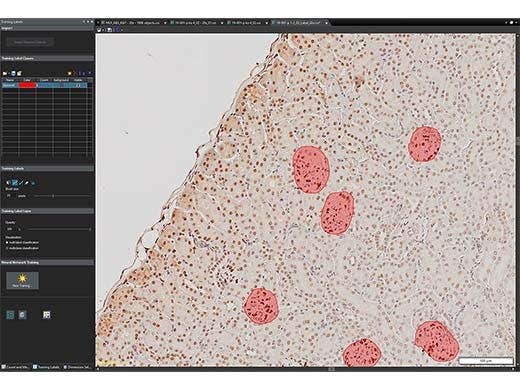

- TruAI 深度学习解决方案具有高度灵活性,应用范围从药物测试中的多类细胞核表型预测,到肾小球的快速自动检测与分割
- cellSens 集成可实现简单测量和图像导出的便捷、即时处理
细胞与菌落分析
- 细胞计数
- 菌落计数
- 细胞密度估算
- 覆盖面积/融合度估算
- 粒径分布分析
形态学分析
- 细胞形态表征
- 细胞核形态分析
- 圆度测量
- 长宽比测量
- 费雷特直径分析
荧光定量分析
- 报告基因表达定量
- 荧光强度测量
- 阳性细胞分析
- 多通道强度比较
斑点与点状结构分析
- 荧光斑点计数
- 颗粒分析
- 荧光斑点分析
- 聚集体定量分析
“我们需要一台能够精确成像极细微细节的显微镜,以捕捉初级纤毛的结构变化。在我们使用过的观察工具中,APX100显微镜( )表现尤为出色且可靠。”
小林由纪 博士
广岛大学副教授
https://adobeassets.evidentscientific.com/content/dam/mis/apx100/videos/Fig2_movie_OriginalSize.mp4
对照组小鼠与经历21天应激处理的小鼠脑内初级纤毛的对比图像。图片由广岛大学小林由纪教授提供。
强大的灵活性
“APX100的双摄像头系统——既配备用于荧光成像的高灵敏度黑白摄像头,又配备用于自然成像的彩色摄像头——使我们能够同时捕捉这两类图像。这一功能在植物研究中具有极高的价值。”
山田弘纲 博士
广岛大学助理教授
成熟丛生根与非丛生根的荧光(左)和明场(右)图像。图片由山田弘纲博士提供。
强大性能,触手可及
研究人员需要核心设施级别的成像能力,同时又无需受限于使用门槛或专业知识。APX100 将自动扫描、智能筛选和先进的成像工具整合于一个易于使用的平台中,为每位用户提供强大的成像综合平台。
- 采集4D图像:结合扩展成像通道、空间和时间尺度(可三者结合),从而从每个样本中 获取比单张平面图像所能呈现的更多信息
- 近红外通道成像:能支持更多色的同步成像,更好地区分不同染色样品,并对于样品内部有更好的穿透性
- 检测微弱信号:高灵敏的科研型sCMOS相机的读出噪声仅为 0.7 个电子,即使微弱的生物信号也能作为可靠数据捕获,同时不会导致样本过曝
- 更快的荧光成像:高速多通道LED光源可将多通道图像的采集速度提升至最高达2.4倍*,因此您在更短时间内采集更多数据
*2.4倍的速度提升来源于四色荧光通道10x10图像拼图测试(与单一白光LED光源成像相比)。
Mouse retina flat mount stained with anti S-opsin (violet) and M-opsin (green) antibodies. The dashed lines highlight an area of conedensity deterioration due to light damage. Image courtesy of Dr. Henri Leinonen。
中心体蛋白 kendrin/pericentrin 的亚细胞定位。图像数据由京都府立医科大学解剖学系发育生物学与解剖学分部松尾和彦博士提供。.
“迄今为止,在繁忙且研究领域多元化的实验室中,APX100的表现确实令我非常满意。它不仅为多个内部项目提供数据支持,还帮助我们为新的学术合作奠定了基础。其升级选项非常完善,且具有资本支出较低的优势。”
马克·泰勒 博士
马洛配料公司发酵项目负责人
适配样本及实验室空间,探索全新研究
随着研究需求的演变,APX100 能够灵活适应——既保障长期投资的价值,又为未来多年的科学发现提供支持。
研究需求在不断演变,而实验室空间始终十分宝贵。APX100 具备广泛的样本兼容性、紧凑的台式设计以及可升级功能,能够灵活适应各种需求,既能从容应对当前的应用,又能为未来的发现提供充分的灵活性。
- 封闭式设计:完全密封,因此无需专门的显微镜暗室;只要有电源插座,即可放置在任何实验台上
- 内置防震功能:在标准实验台面上即可实现稳定、高分辨率的成像——无需单独的防震台
- 广泛的样本架兼容性:支持实验室中使用的各种材质容器,从载玻片、多孔板到培养皿
- 可配置的光源、相机、滤光片组和物镜:可根据当前需求定制系统,并随需求变化再次对其进行重新配置
技术规格
| 类别 | 规格 | APX100-HCU |
| 显微镜 | 观察方法 | 明场、荧光、相差、渐变反差 |
| 适配器 | 玻璃载玻片(3 张)、35 毫米培养皿(3 个)、微孔板、通用型 | |
| 物镜 | 从25种可选物镜(4X–100X)中进行选择 | |
| 电动六孔位物镜转盘 | ||
| 电动校正环 | 一个电动校正环位置,五个标准物镜位置 | |
| 透射式照明器 | 内置科勒式透射照明,高保真LED光源 | |
| 聚光镜:工作距离(WD)45 mm,包含PHL、PH1、PH2和PH3 | ||
| 载物台 | 全电动XY载物台 | |
| 聚焦 | 全自动聚焦 | |
| 变倍器 | 彩色:0.5x 固定; 黑白:DP23M 0.5x 固定,其他 1x、2x |
|
| 荧光 | 带复眼照明的荧光照明 | |
| 全电动八孔位滤色镜转轮 | ||
| Evident U-LGPS(1类激光产品),第三方光源1 | ||
| 电动 ND滤镜更换器(100%、25%、6%) | ||
| 微宏观光学系统 | 内置 0.07x宏观镜头 | |
| 减震装置 | 内置 | |
| 相机 | 彩色相机 | 6.41 百万像素,1/1.8 英寸彩色 CMOS |
| 黑白相机 | Evident DP23M、 第三方相机2 |
|
| 软件 | 采集软件 | cellSens APEX、cellSens APEX Entry3 |
| 可选软件 | 延时摄影 CS-APS-TL-VF | |
| 孔板导航 CS-S-WN-VF | ||
| 计测工具 CS-S-CM-VF | ||
| CI 反卷积 CS-S-DE-VF | ||
| 可选配置 | 可选配置 | 第三方活细胞培养系统4 |
| 第三方药物递送系统5 | ||
| 环境 | 重量 | 37.0 公斤 (81.6 磅) |
| 功率 | 70 W | |
| 电源规格 | 输入:交流电 90–264 V,50–60 Hz / 输出:直流电 24 V/5 A |
1已确认功能的光源:Excelitas X-Cite XYLIS、CoolLED pE-400max。
2 已确认功能正常的相机:Hamamatsu Photonics:ORCA-Halo、ORCA-Fusion;eledyne Photometrics:Prime 95B。
3 cellSens APEX Entry 不提供可选软件。
4 已确认功能正常的培养系统:Tokai Hit STX 系列(APX 专用型号)。
5 功能已确认的药物输送系统:Tokai Hit KSX-Type2。
物镜
| 类别 | UIS2 物镜 | NA | 工作距离 (mm) | 盖玻片厚度 (mm) | 浸没介质 |
| 通用平场扩展消色差物镜 | UPLXAPO4X | 0.16 | 13 | – | |
| UPLXAPO10X | 0.4 | 3.1 | 0.17 | ||
| UPLXAPO20X | 0.8 | 0.6 | 0.17 | ||
| UPLXAPO40X | 0.95 | 0.18 | 0.11–0.23 | ||
| UPLXAPO40XO | 1.4 | 0.13 | 0.17 | 油 | |
| UPLXAPO60XO | 1.42 | 0.15 | 0.17 | 油 | |
| UPLXAPO100XO | 1.45 | 0.13 | 0.17 | 油 | |
| 通用平场广角消色差物镜 [相差] | UPLXAPO60XOPH | 1.42 | 0.15 | 0.17 | 油 |
| UPLXAPO100XOPH | 1.45 | 0.13 | 0.17 | 油 | |
| 通用计划型超级消色差物镜 [硅油浸] | UPLSAPO30XS | 1.05 | 0.8 | 0.13–0.19 | 硅油镜 |
| UPLSAPO40XS | 1.25 | 0.3 | 0.13–0.19 | 硅油镜 | |
| UPLSAPO60XS2 | 1.3 | 0.3 | 0.15–0.19 | 硅油镜 | |
| UPLSAPO100XS | 1.35 | 0.2 | 0.13–0.19 | 硅油镜 | |
| 长工作距离通用平场半消色差物镜 | LUCPLFLN20XPH | 0.45 | 6.6–7.8 | 0–2 | |
| LUCPLFLN40XPH | 0.6 | 3.0–4.2 | 0–2 | ||

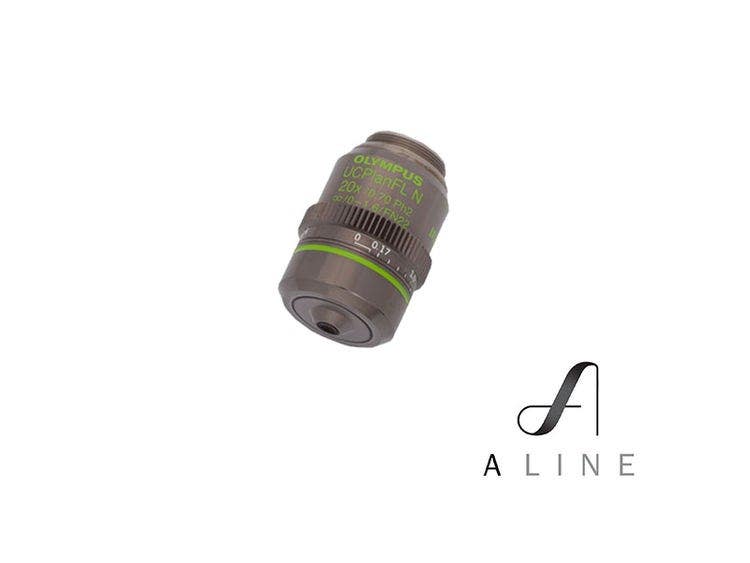

| UCPLFLN20X | 0.7 | 0.8–1.8 | 0–1.6 | ||
| UCPLFLN20XPH | 0.7 | 0.8–1.8 | 0–1.6 | ||
| 通用平场半消色差物镜 | UPLFLN4X | 0.13 | 17 | – | |
| UPLFLN10X2 | 0.3 | 10 | – | ||
| UPLFLN20X | 0.5 | 2.1 | 0.17 | ||
| UPLFLN40X | 0.75 | 0.51 | 0.17 | ||
| UPLFLN60X | 0.9 | 0.2 | 0.11–0.23 | ||
| UPLFLN100XO2 | 1.3 | 0.2 | 0.17 | ||
| 通用平场半消色差物镜 [相差] | UPLFLN4XPH | 0.13 | 17 | – | |
| UPLFLN10X2PH | 0.3 | 10 | – |
资源
白皮书
洞察
操作指南
视频
了解 APEXVIEW™ APX100 桌面荧光显微镜
APEXVIEW™ APX100 桌面荧光显微镜:虚拟演示

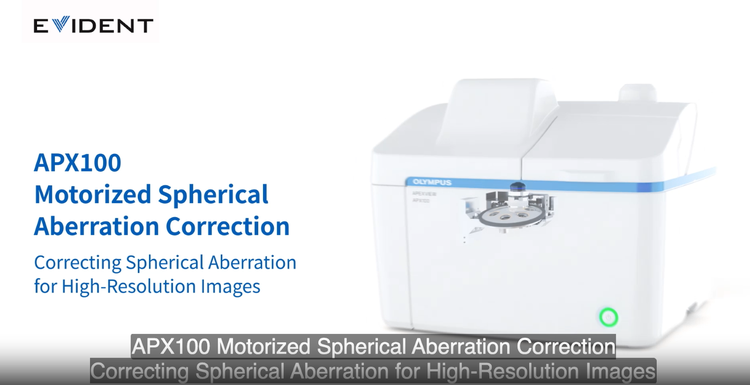

电动球差校正,呈现更清晰的图像 | APX100 显微镜

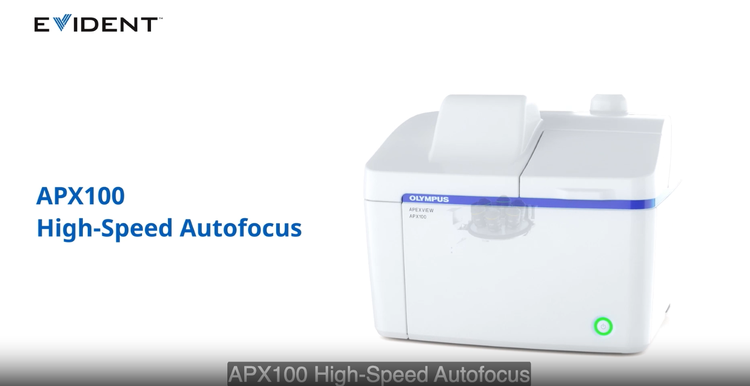

借助高速自动对焦实现更快的成像 | APX100 显微镜
