Vermessung von Perforationen an einer Pappschachtel
Formmessung im Mikrometerbereich mit Lasermikroskop
Pappschachtel mit „Reißverschluss“
1. Anwendung
Lebensmittel werden oft in Pappschachteln verpackt. Viele dieser Schachteln haben im Öffnungsbereich Perforationen, die als „Reißverschluss“ bezeichnet werden. Nach dem Ziehen des „Reißverschlusses“ lässt sich die Schachtel entlang der Perforation leicht öffnen, sodass auf den Inhalt zugegriffen werden kann. Damit sich der Reißverschluss problemlos öffnen lässt, muss sichergestellt werden, dass Tiefe und Winkel der Perforationen stimmen.
2. Die Lösung von Olympus
Das LEXT 3D-Laser-Scanning-Mikroskop von Olympus kombiniert mehrere Bilder des konfokalen optischen Systems und ermöglicht so die Beobachtung hochpräziser 3D-Formen selbst bei sehr tiefen Perforationen. Dank spezieller Objektive mit hoher numerischer Apertur und einem speziellen optischen System, das seine maximale Leistung mit dem 405-nm-Halbleiterlaser erzielt, kann das LEXT Mikroskop das Profil einer steilen Neigung klar erfassen. Da das LEXT Mikroskop auch ein optisches Mikroskop ist, können Anwender gleichzeitig sowohl 3D- als auch Farbbilder aufnehmen; die Farbinformationen der Pappschachtel können auf die Perforation überlagert werden, um den visuellen Effekt zu verstärken. Die mit dem LEXT Mikroskop erzielten Messergebnisse können auch zur Anpassung der Abmessungen des Schnittmessers verwendet werden, das für die Arbeiten verwendet wird, sodass Produkte hergestellt werden können, die sich leicht öffnen lassen und verbraucherfreundlich sind.
Bilder

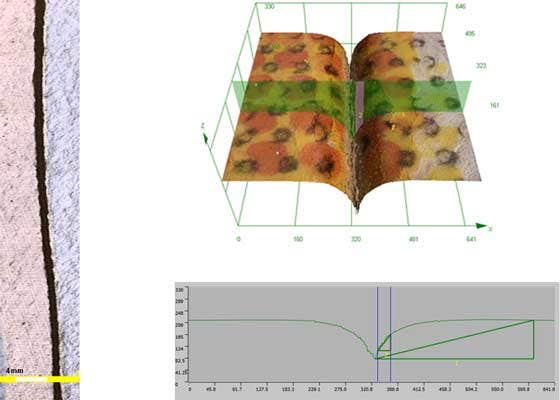

(1) Probe 1

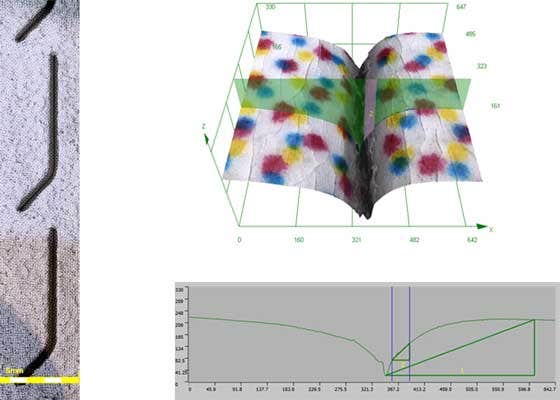

(2) Probe 2

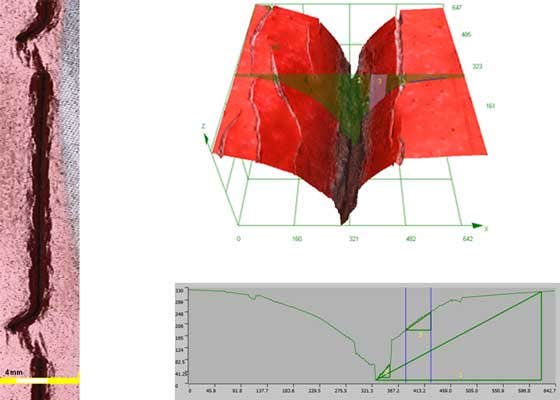

(3) Probe 3
Verwendete Produkte
LEXT OLS5500
Hybrides 3D-Oberflächenprofilometer
- Rückverfolgbare Oberflächenmessungen vom Nanometer- bis zum Mikrometerbereich
- Laser-Scanning-Mikroskopie (LSM), Weißlichtinterferometrie (WLI) und Fokusvariationsmikroskopie (FVM) in einer preisgekrönten Plattform vereint
- Erstes 3D Optical Profilometer, das für LSM- und WLI-Messungen eine garantierte Genauigkeit und Wiederholbarkeit* bietet
- WLI-Modus ermöglicht bis zu 40-fach höheren Messdurchsatz im Vergleich zu herkömmlichem LSM
- Außergewöhnliche Präzision über alle Oberflächen hinweg dank firmeneigener, entwickelter Optiken
- Intuitive Benutzeroberfläche und intelligente Automatisierung für einen reibungslosen Betrieb – unabhängig vom Erfahrungsniveau des Anwenders
- KI-gestützte und hochdurchsatzfähige Workflows durch Integration der PRECiV™-Software
