Rauheitsmessung der Kontaktfläche eines Motorventils mit einem Lasermikroskop
Motorventil
Anwendungsbereich
Ventile sind in einem Verbrennungsmotor erforderlich, um den ordnungsgemäßen Einlass des Kraftstoff-Luft-Gemischs oder den Ausstoß der Verbrennungsgase zu gewährleisten, indem sie die Ein- und Auslasskanäle der Brennkammer verschließen. Damit jedes Ventil den zugehörigen Anschluss so vollständig wie möglich verschließt, muss die Kontaktfläche des Ventiltellers poliert werden, um die Ebenheit zu erhöhen. Diese Ebenheit muss gemessen werden, um festzustellen, ob sie innerhalb der zulässigen Toleranz liegt.
Zur Messung der Ebenheit von Ventilkontaktflächen wurde häufig ein Rauheitsmessgerät mit Messtaster verwendet. Ein Rauheitsmessgerät mit Messtaster kann jedoch nur lineare Rauheitsdaten liefern, weswegen die Nachfrage nach zuverlässigeren planaren Rauheitsdaten zunimmt.
Die Lösung von Olympus
Rauheitsmessungen mit dem LEXT OLS5000 3D-Laser-Scanning-Mikroskop liefern planare Rauheitsdaten, die genauer sind als lineare Rauheitsdaten allein.
Merkmale des Produkts
- Da die Rauheit in der Ebene gemessen wird, sind die Rauheitsdaten genauer.
- Farbbilder, Laserbilder und 3D-Profildaten können gleichzeitig erfasst werden, das erweitert die Analysemöglichkeiten.
Bilder

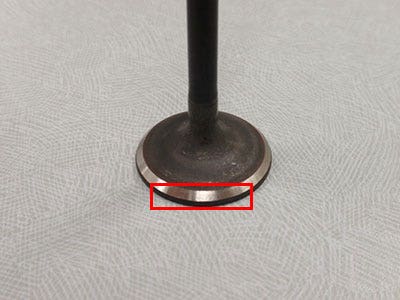

Kontaktfläche des Ventiltellers

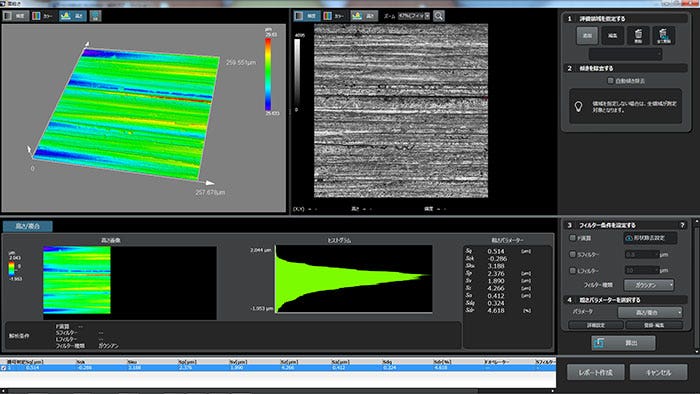

Planare Rauheitsmessung der Kontaktfläche des Ventiltellers
Verwendete Produkte
LEXT OLS5500
Hybrides 3D-Oberflächenprofilometer
- Rückverfolgbare Oberflächenmessungen vom Nanometer- bis zum Mikrometerbereich
- Laser-Scanning-Mikroskopie (LSM), Weißlichtinterferometrie (WLI) und Fokusvariationsmikroskopie (FVM) in einer preisgekrönten Plattform vereint
- Erstes 3D Optical Profilometer, das für LSM- und WLI-Messungen eine garantierte Genauigkeit und Wiederholbarkeit* bietet
- WLI-Modus ermöglicht bis zu 40-fach höheren Messdurchsatz im Vergleich zu herkömmlichem LSM
- Außergewöhnliche Präzision über alle Oberflächen hinweg dank firmeneigener, entwickelter Optiken
- Intuitive Benutzeroberfläche und intelligente Automatisierung für einen reibungslosen Betrieb – unabhängig vom Erfahrungsniveau des Anwenders
- KI-gestützte und hochdurchsatzfähige Workflows durch Integration der PRECiV™-Software
*Basierend auf internen Untersuchungen von Evident vom Oktober 2025. Die garantierte Genauigkeit und Wiederholbarkeit geltennur, wenn das Gerät nach den Angaben des Herstellers kalibriert wurde und sich in einwandfreiem Zustand befindet. Die Kalibrierung muss von einem Evident Techniker oder einem von Evident autorisierten Spezialisten durchgeführt werden.
LEXT OLS5100
Das OLS5100 Laser-Mikroskop wurde für die Fehleranalyse und werkstofftechnische Forschung entwickelt und kombiniert hervorragende Messgenauigkeit und optische Leistung mit intelligenten Werkzeugen, die die Verwendung des Mikroskops vereinfachen. Schnelle und effiziente Messung der Form und Oberflächenrauheit im Submikrometerbereich ermöglichen einen vereinfachten Workflow mit zuverlässigen Daten.
