Oberflächenrauheit von Kunststoffbeutel-Verschlussschienen
Messung der Flächenform im Mikrometerbereich mit Lasermikroskop
Kunststoffbeutel mit Verschluss
Anwendungsbereich
Kunststoffbeutel sind in unserem Alltag weit verbreitet. Kunststoffbeutel mit Verschluss sind sehr praktisch, weil sie leicht verschließen lassen, und auch wirtschaftlich, weil sie so oft wie nötig genutzt werden können. Das Material der Kunststoffbeutel ist sehr unterschiedlich, je nachdem, was der Kunststoffbeutel enthalten soll; typische Materialien für Kunststoffbeutel sind Polyethylen und Polypropylen. Eine der wichtigen Funktionen der Zip-Beutel ist der leckdichte Verschluss, der verhindert, dass der Inhalt ausläuft oder der Luft ausgesetzt wird. Die Kontrolle der Oberflächeneigenschaften der Oberseite der Verschlussschiene (des Bereichs, der bei verschlossenem Beutel mit seinem Gegenstück Kontakt hat) ist zur Gewährleistung eines leckdichten Verschlusses von entscheidender Bedeutung.
Die Lösung von Olympus
Das LEXT 3D-Laser-Scanning-Mikroskop von Olympus ermöglicht eine berührungslose 3D-Formmessung mit hoher Auflösung und hoher Präzision. Mit diesen Funktionen können die Anwender genaue Profilmessungen der Rauheit einer Oberfläche sowie der Tiefe (oder Höhe) von Unregelmäßigkeiten auf der Oberfläche durchführen. Das LEXT Mikroskop liefert die gleichen (zweidimensionalen) Rauheitsparameter wie Mikroskope mit Messtaster und erzeugt Messergebnisse, die mit den Ergebnissen der Mikroskope mit Messtastern kompatibel sind. Das LEXT Mikroskop liefert auch dreidimensionale Rauheitsparameter gemäß der Norm ISO 25178, sodass durch die Oberflächenauswertung mit 3D-Bildern sowie numerischen Daten mehr Informationen als nur die lineare Rauheit verfügbar sind. Bei herkömmlichen Mikroskopen mit Messtaster wäre es schwierig, Messungen durch Aufsetzen des Messtasters auf die dünne Schiene durchzuführen; das LEXT Mikroskop ermöglicht jedoch berührungslose Messungen bei niedrigen bis hohen Vergrößerungen, ohne den kleinen zu messenden Bereich aus dem Fokus zu verlieren.
Bilder einer Kunststoffbeutelschiene in verschiedenen Vergrößerungen
1x vergrößert
1x vergrößert
1x vergrößert
Objektiv 100X
3x vergrößert
3D＋Profil

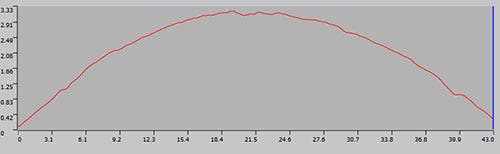

Vor der Korrektur der gekrümmten Oberflächen

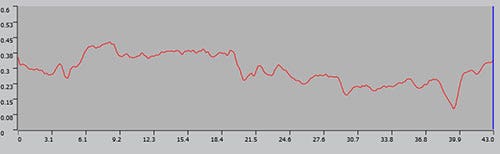

Nach Korrektur der gekrümmten Oberfläche
