Anwendungshinweisen
Messung der Oberflächenrauheit von Kugellagern mit dem konfokalen Lasermikroskop OLS5000 von Olympus
Hintergrund
Kugellager werden immer dann verwendet, wenn die Reibung in rotierenden Teilen minimiert werden muss, beispielsweise in Autos, Fahrrädern, Elektrogeräten und Industriemaschinen. Um den Widerstand zu reduzieren, werden die Kugeln in den Lagern so geschliffen, dass ihre Kugelform einer idealen Kugel so nahe wie möglich kommt und ihre Oberflächen glatt sind. Kugellager bestehen in der Regel aus Chrom oder Edelstahl, können aber auch aus Keramik oder Messing gefertigt werden. Um einen reibungslosen und effizienten Betrieb zu gewährleisten, muss die Oberflächenrauheit von Kugellagern während des Produktionsprozesses, insbesondere nach dem Schleifen der Kugeln, genau gemessen werden. Wenn die Kugelform und -glätte der Kugeloberfläche nicht gewährleistet sind, können sich die Lagereigenschaften verschlechtern.
Die Lösungen von Olympus
Mit dem LEXT 3D-Lasermessmikroskop von Olympus lassen sich berührungslose, planare Rauheitsmessungen an kugelförmigen Objekten durchführen, um deren Genauigkeit und Präzision zu gewährleisten. Im Gegensatz zu herkömmlichen Kontakt-Rauheitsmessgeräten lässt sich mit dem LEXT Lasermessmikroskop die Messposition auch für eine winzige Kugel einfach einstellen. Darüber hinaus erfasst das LEXT Lasermessmikroskop die Rauheitsmessungen auf der Kugel als planes Bild und zeigt dieses in 3D an, sodass vollständige und detaillierte Informationen über die Rauheit des Lagers verfügbar sind. Das Mikroskop unterstützt die Rückverfolgbarkeit der Messwerte, sodass Sie sich auf die Genauigkeit der Messungen verlassen können. Durch die hohe Empfindlichkeit der Neigungserkennung lassen sich auch kleinste Oberflächenunebenheiten genau erfassen.
Merkmale des Produkts
Das LEXT Lasermessmikroskop von Olympus verwendet einen Laser zur berührungslosen Messung der Oberflächenrauheit. Die leistungsstarke Software erstellt und speichert plane Rauheitsmessungen als 3D-Bilder mit extrem hoher Auflösung und hervorragender Genauigkeit. Das LEXT Lasermessmikroskop zeichnet sich durch hohe Neigungsempfindlichkeit aus und kann daher auch komplexe und steilflankige Unregelmäßigkeiten genau messen.

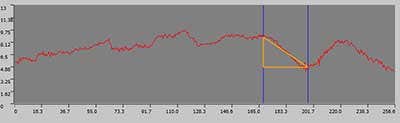

Vor dem Schleifen

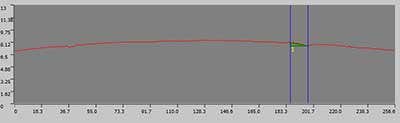

Nach dem Schleifen
Abbildung 1: 3D-Oberflächenmessungen eines Kugellagers vor (links) und nach dem Schleifen (rechts), erfasst mit dem LEXT Lasermessmikroskop.
