Anwendungshinweisen
Rauheitsmessung von gleitenden Metalloberflächen mit dem konfokalen OLS5000 Laser-Mikroskop von Olympus
Hintergrund
Die Reibung in beweglichen Metallteilen verursacht Hitze und beschleunigt den Verschleiß. Die Reibung wird wesentlich durch die Rauheit der Gleitflächen beeinflusst. Wenn die Oberflächen sehr rau sind und große Erhebungen und Vertiefungen aufweisen, bewegen sich die Teile nicht gleichmäßig und könnten sich sogar festfressen. Wenn es andererseits auf beiden Oberflächen keinerlei Erhebungen und Vertiefungen gibt, können die Gleitflächen durch die fehlende Rauheit miteinander verschmelzen. Um die gewünschte Glätte zwischen beweglichen Metallteilen zu erreichen, ist genau die richtige Oberflächenrauheit erforderlich. Zur Messung der Oberflächenrauheit verwenden Hersteller in der Regel berührende Rauheitsmessgeräte, die einen Messtaster über Metalloberflächen bewegen. Diese Methode ist durch die Dicke des Messtasters begrenzt und kann keine feinen Rauheitsmessungen durchführen.
Die Lösungen von Olympus
Das LEXT 3D-Laser-Messmikroskop von Olympus eignet sich als berührungsloses Oberflächenrauheitsmessgerät, mit dem sich anders als bei einem Messtaster planare Messungen mit einer Auflösung von 10 Nanometern durchführen lassen. Diese Präzision übertrifft alles, was mit herkömmlichen Messgeräten mit Messtaster möglich ist, und stellt sicher, dass die Rauheitsmessungen so genau wie möglich sind. Da das LEXT 3D-Laser-Messmikroskop für die Oberflächenmessungen einen Laser verwendet, kann es den Boden winziger Unregelmäßigkeiten auch bei komplexen Konfigurationen und steilen Flanken erreichen (Abbildung 1).
Merkmale des Produkts
Das LEXT 3D-Laser-Messmikroskop erlaubt 3D-Beobachtungen mit ultrahochauflösenden Messungen und hoher Pixeldichte (Abbildung 2). Das berührungslose Messgerät kann selbst feine Unregelmäßigkeiten der Oberflächenrauheit messen, die herkömmliche Messgeräte mit Messtaster nicht erfassen können. Das LEXT Lasermessmikroskop zeichnet sich durch hohe Neigungsempfindlichkeit aus und kann daher auch komplexe und steilflankige Unregelmäßigkeiten genau messen.

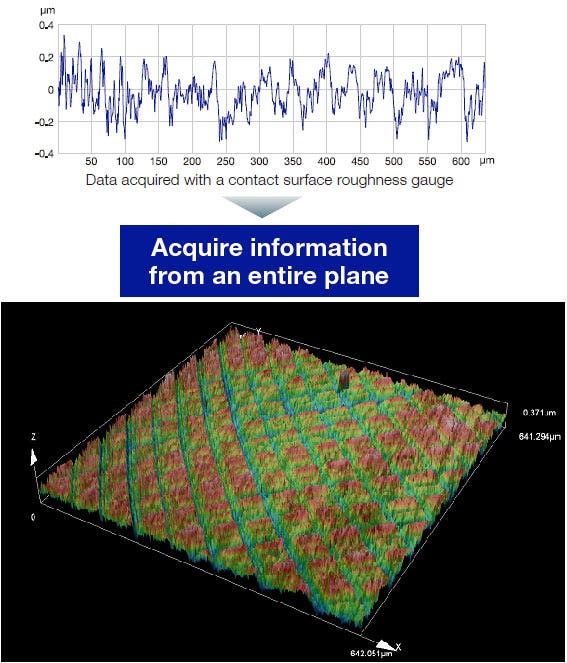

Abbildung 1: Vergleich von Rauheitsmessungen mit einem Messtaster (oben) und Laserabtastung des LEXT (unten)
Abbildung 2: 3D-Rendering der Oberflächenrauheit, erzeugt mit dem LEXT
